对液压系统原理图的整理与简化，其实就是对油路中的液压元件进行整理和简化，主要是考虑去掉对系统动作原理影响不大的元件、合并重复出现的元件或元件组、用少量简单的元件符号代替多个复杂的元件符号等。下面大兰液压厂家就告诉大家液压系统原理图中的液压元件是如何整理和简化的。

在液压系统原理图中，有些元件只起到辅助的作用，对整个液压系统的动作原理影响不大，此时可以考虑先记录下该类元件所起的辅助作用，然后删除这类元件，使系统原理图尽可能简化。液压系统中的辅助元件，例如滤油器或冷却器等，往往对系统动作原理的分析不产生影响，因此可以去掉该类元件，而只记录该液压系统具有油液过滤和冷却的功能即可。

辅助元件中的压力表及压力表开关往往也可以在系统分析过程中进行省略，而油箱则通常不能被省略掉，蓄能器的省略与否要根据具体情况进行具体分析，蓄能器作辅助油源时就不能够省略。某些控制调节元件，例如安全阀、背压阀等液压元件，虽然是系统的重要组成元件，但在系统动作原理分析过程中影响不大，往往也可以省略，而只记录该系统具有安全保护的功能和回油背压的功能即可。

液压原理图

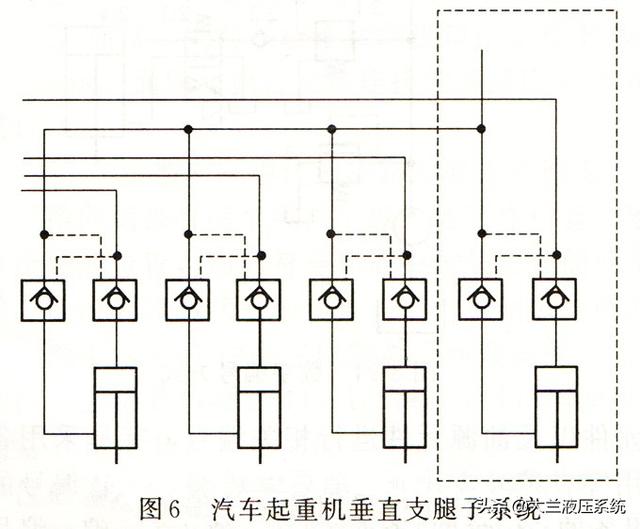

除了可以省略掉对系统的工作原理影响不大的元件外，还可以考虑删除掉或合并系统中重复出现的元件或元件组。例如图6汽车起重机液压系统中的垂直支腿子系统，由四套组成元件相同的子系统组成，在分析该类系统时可以把四套支腿子系统用虚线框所示的一套子系统代替，只分析其中这一套子系统的动作原理，其他子系统的动作原理相同。

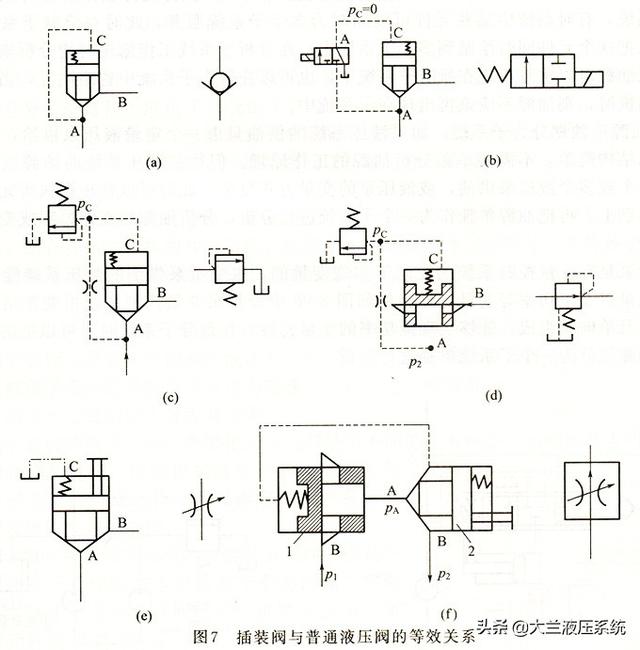

插装阀与普通液压阀的等效关系

此外，用简单和熟悉的元件符号代替复杂和不熟悉的元件，也是液压系统原理图简化的方法之一。例如插装阀的图形符号往往是大多数人所不熟悉的，而且采用插装阀时，为了实现同样的功能，使用插装阀要比采用普通液压阀时阀的个数多，因此使回路变得复杂。此时可以用普通的液压阀代替插装阀，重新绘制一个等效的液压系统原理图。图7中给出了各个插装阀与普通液压阀的等效关系。
