本文介绍了如何在Origin软件中实现局部放大功能，以突出显示数据集中关键信息的细节。步骤包括导入数据，选择需要绘制的列，使用Zoom创建放大图，调整图层的大小、位置和关联性，以及美化图形，如更改网格线、调整坐标范围和颜色。通过链接和调整图层尺寸，可以创建插入全景图的局部放大视图，实现更清晰的数据展示。
在Origin软件绘图过程中经常会遇到以下情况，比如有时候我们得到的数据里面更为重要的信息都集中在局部，整体看起来不是很清楚，这时候就需要将某一区间的曲线放大。所以我们就经常在文献里看到附加一个局部放大的图，又或者图中附带一个局部放大的插图，那么这种图是如何用Origin实现的呢？
1、首先，把数据导入origin中；

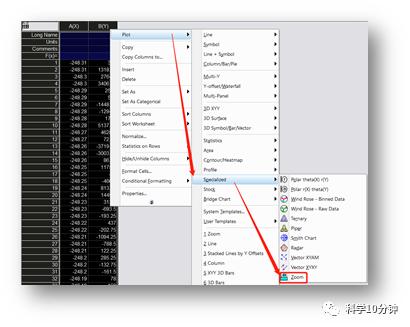

2、选中需要绘制的两列数据，右击鼠标Plot →Specialized → Zoom；

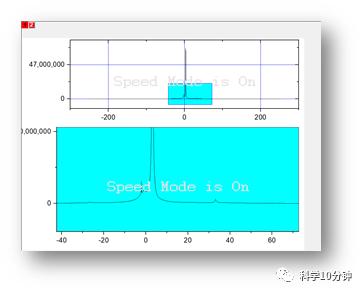

3、这时我们会得到含有2个图层的图谱；上面是图层1，为全景图；下面是图层2，为图层1中蓝色区域的放大图。

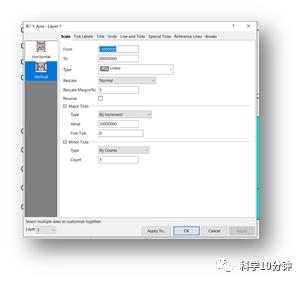

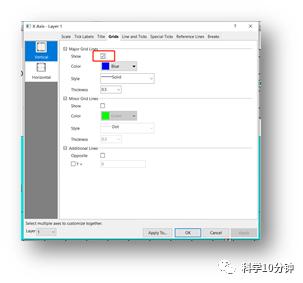

4、美化图片：双击全景图的坐标，从弹出的Y Axis对话框进入Grid Lines选项卡，取消水平和垂直方向Major Grids(主网格线)，同时可以在Scale选项卡中修改坐标范围。
5、现在可以看到，全景图和放大图的宽度不一致也不对齐，那要怎么修改呢？在图形空白处点击鼠标右键，弹出菜单中选择Layer Management；

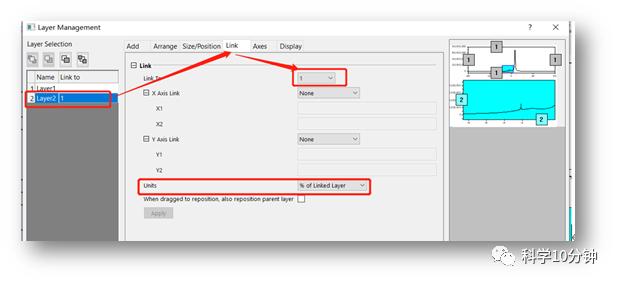

6、在Layer Management对话框中，左侧选择Layer2，点击Link，Link to 1表示图层2与图层1关联，Unit选择% of Linked Layer，即针对图层1的位置调节图层2。

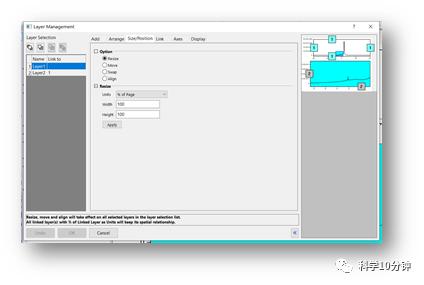

7、点击Size/Position，选择Resize，将Wide和Height均设为100%，图层2大小与图层1等同(也可以设为其他的数值，对应的则为相对应缩放的百分比，后文讲解)

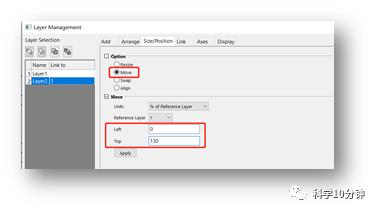

8、Move中Left设置为0，令图层2与图层1左侧对齐；Top设置为130%，使图层2位于图层1下方适当位置(数值也可根据实际需要调节)。

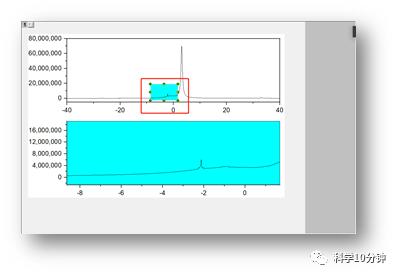

9、选中并移动全景图中的“放大区域框”至需要放大的位置，点击边框拉动可以调节大小，局部放大图(也就是图层2)会根据框选区间范围更新。
10、拓展：现在是两个等同大小的图形，那么如何实现放大图插放在全景图中。

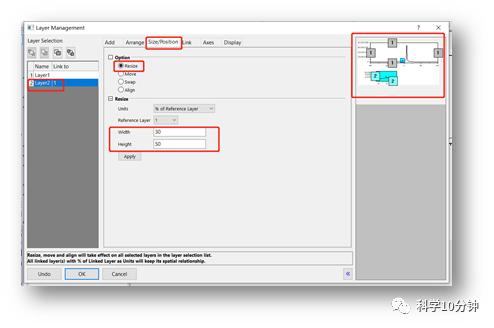

11、在Layer Management对话框中，点击Size/Position，选择Resize，将Wide设为30， Height设为50，右侧可以看到预览图，图层2变小。

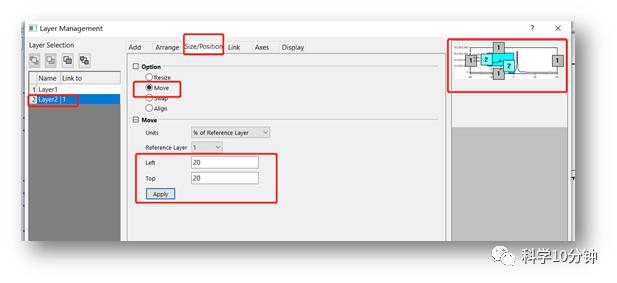

12、选择Move，将Left设为20， Height设为20，右侧可以看到预览图，图层2插放在图层1中。

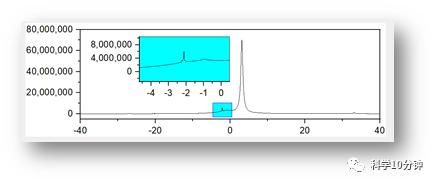

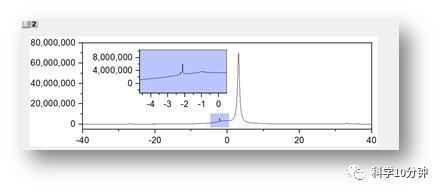

13、下图为实际效果，可以选中图层2，使用鼠标拖拽进行微调，近一步对图形美化。

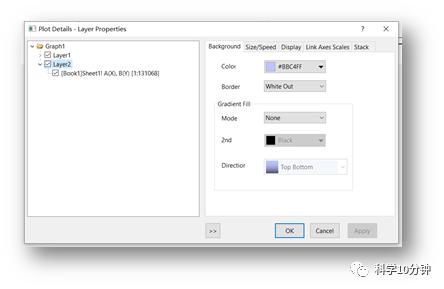

14、如果不喜欢默认的蓝色背景可以双击框选区域自定义修改，选择喜欢的颜色，或者无色。
大家如果有什么问题，可以在我们的推文下方留言，我们会把大家反馈的问题进行统计，并且反馈较多的问题会专门做一次origin答疑哦~
