PLC定义：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关外围设备，都应按易于与工业系统联成一个整体，易于扩充其功能的原则设计。

PLC三大流派：

●欧洲：德国的西门子(Siemens)，法国的TE(elemecanique)

●美国：A-B(Allen-Bradly)、GE(General Electric)

●日本：三菱电机(Mitsubishi Electric)、 欧姆龙(OMRON)、  富士(FUJI)、松下(FP)   (日本主要发展中小型PLC，其小型机性能先进，结构紧凑，价格便宜)

目前国内市场还有韩国、台湾等PLC产品。

PLC为西门子S7-200SR30型为例

可编程控制器(Programmable Controller)区别PC故称为PLC也可叫做可编程序逻辑控制器(Programmable Logic Controller)，吸取继电器和计算机的优点：简单易懂、价格便宜、功能强大、灵活(可编程)、通用性好。

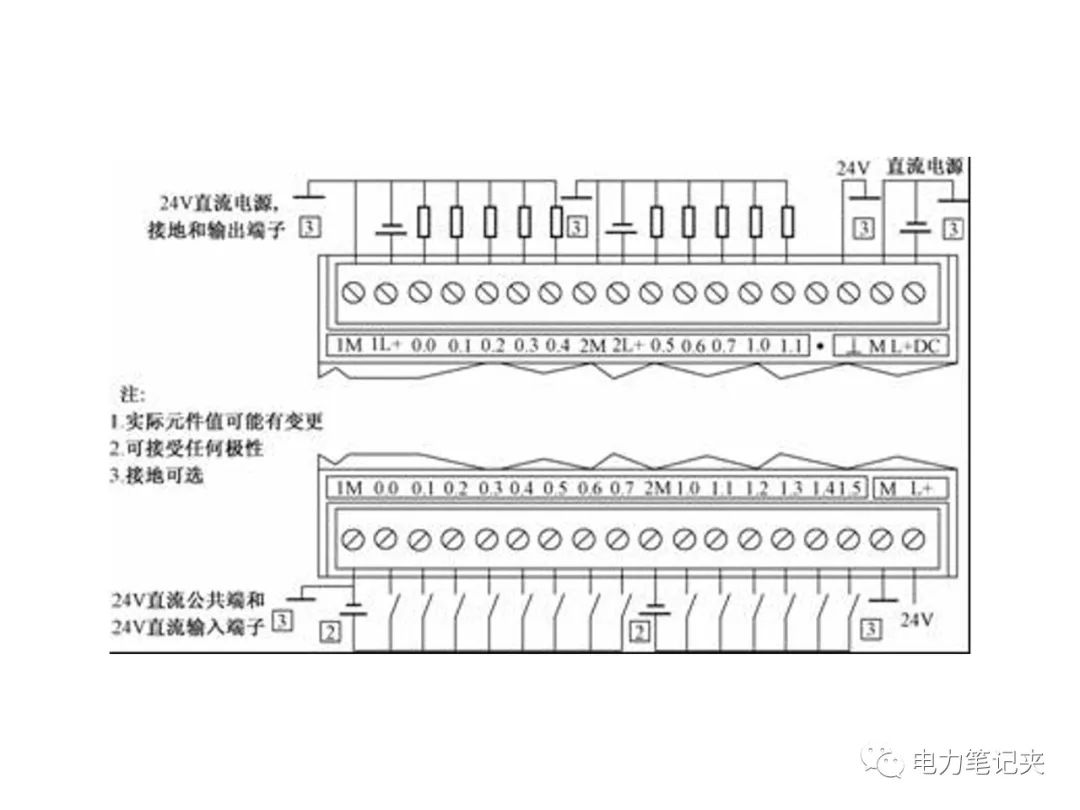

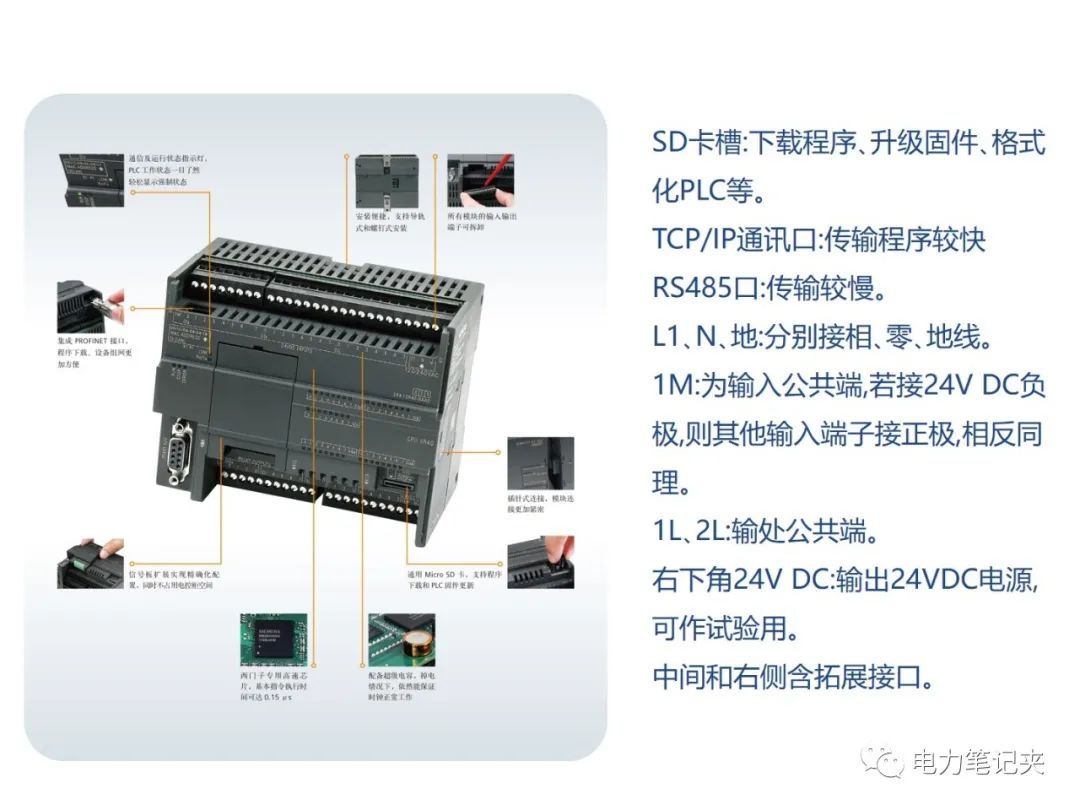

SR30西门子PLC

S:标准型；C:经济型

R:继电器；T:晶体管

30:代表I/0总点数

I区：输入映像寄存器｡

Q区：输出映像寄存器｡

M区:位存储器。通用辅助继电器区，暂存全局变量，M0.0､MB0等表示,不进行输出｡

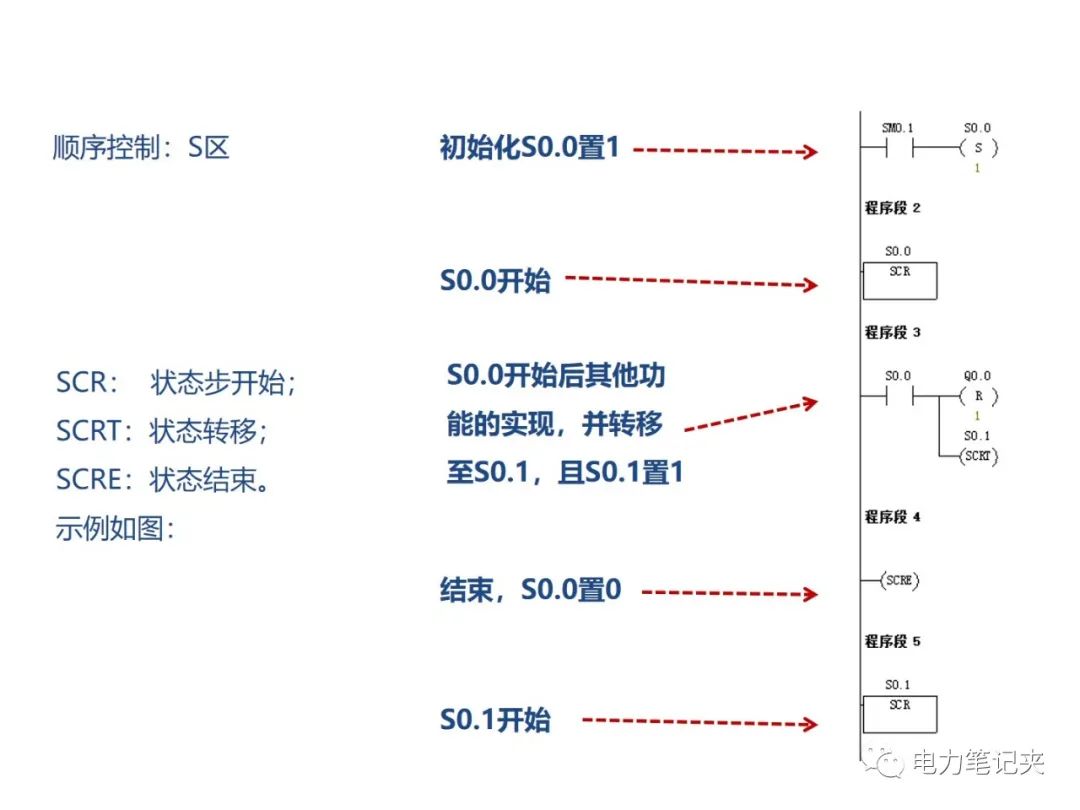

S区：顺序控制继电器

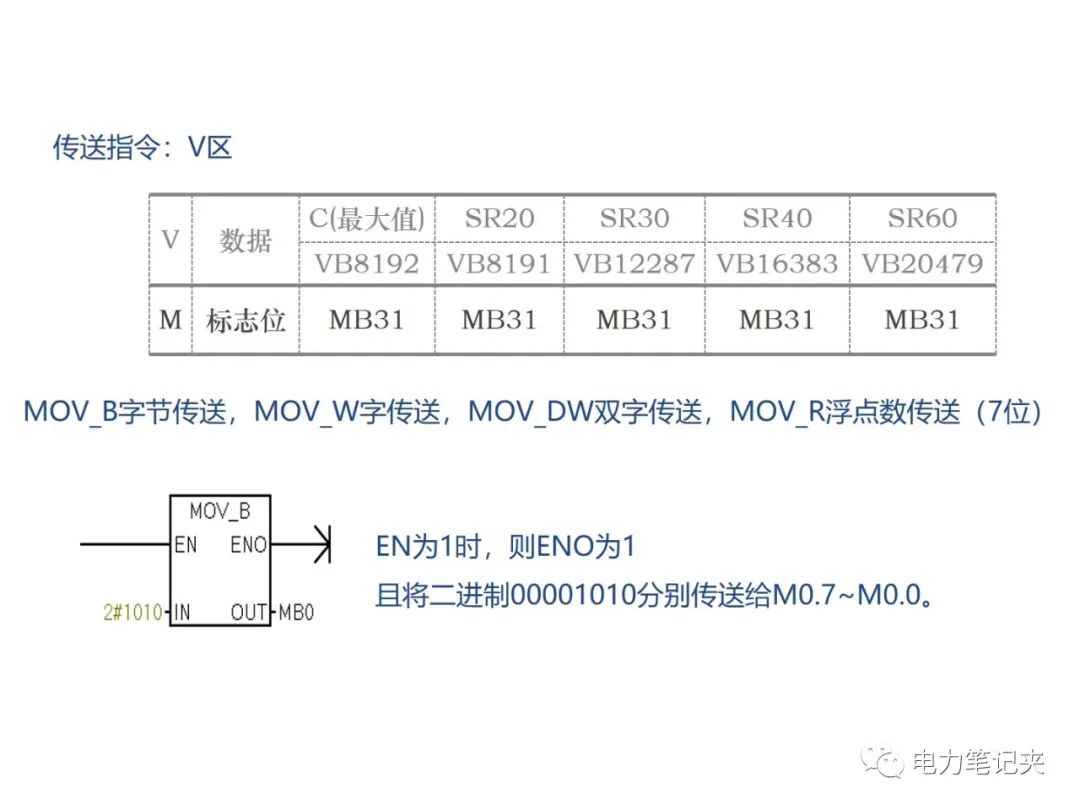

V区：变量存储器

L区:局部变量存储器区，暂存临时变量，且只用一次｡

SM区：系统默认特殊继电器区。

SM0.0代表一直接通常用母线公共触点

SM0.1代表仅在第一各扫描周期接通，用于初始化。

SM0.5接通0.5s,断开0.5s脉冲信号。

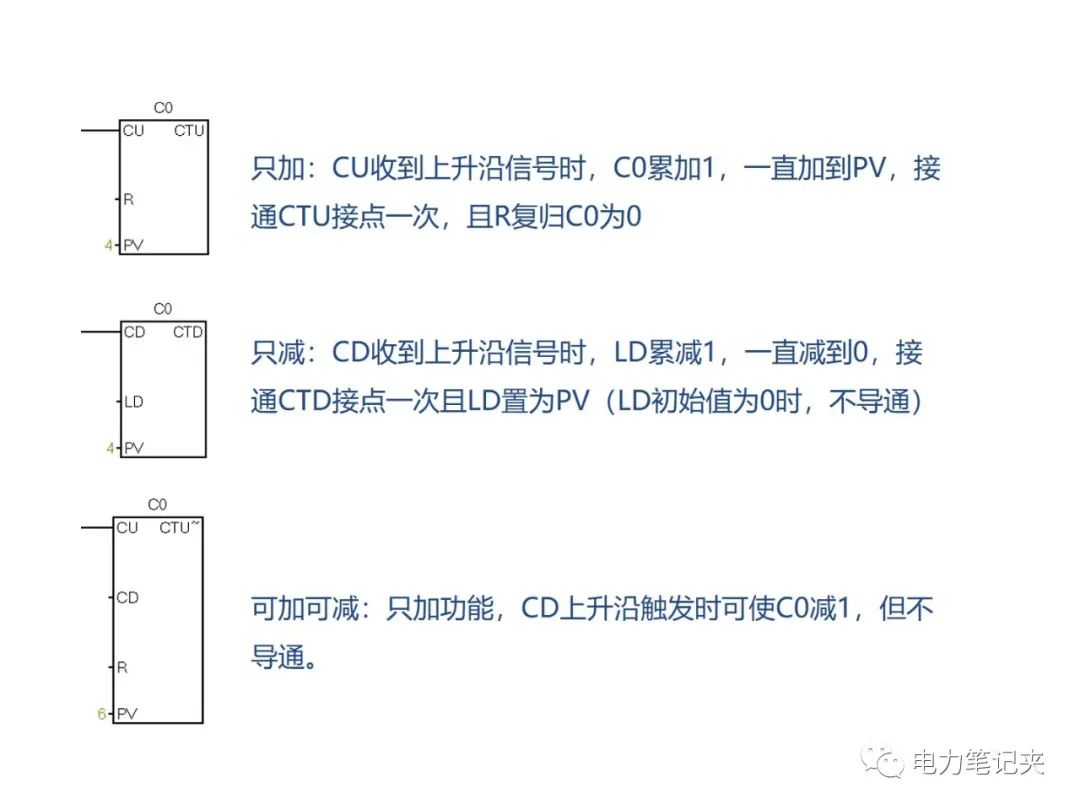

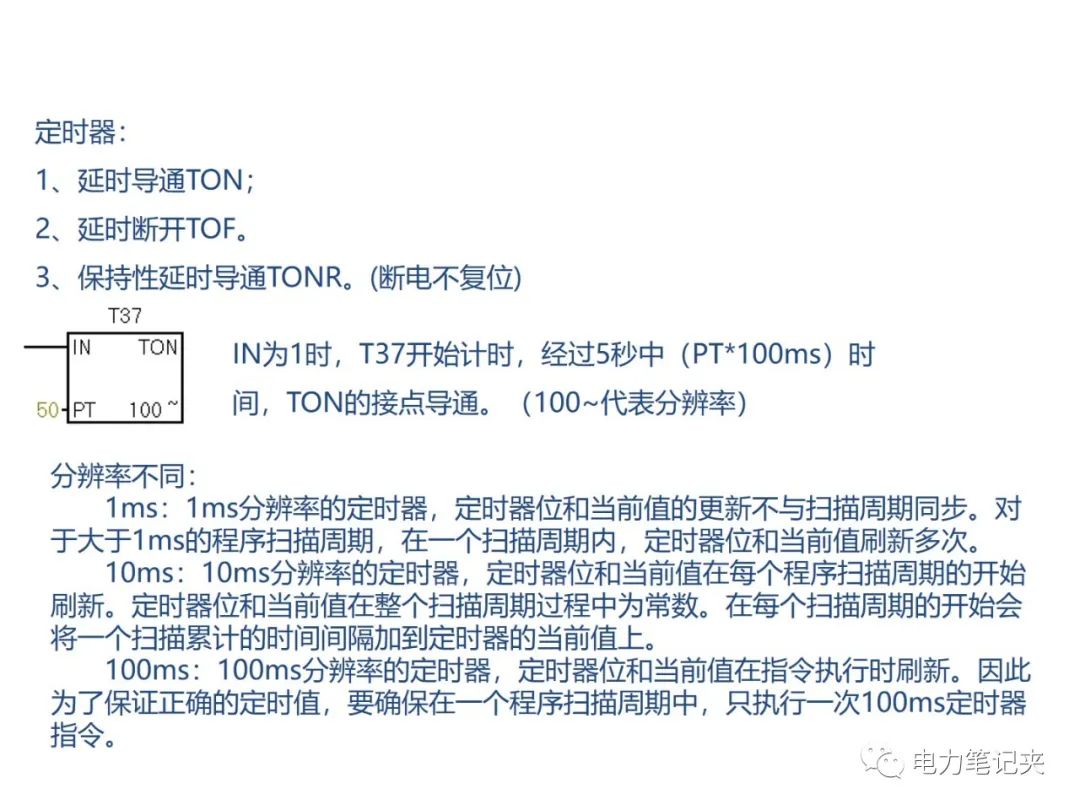

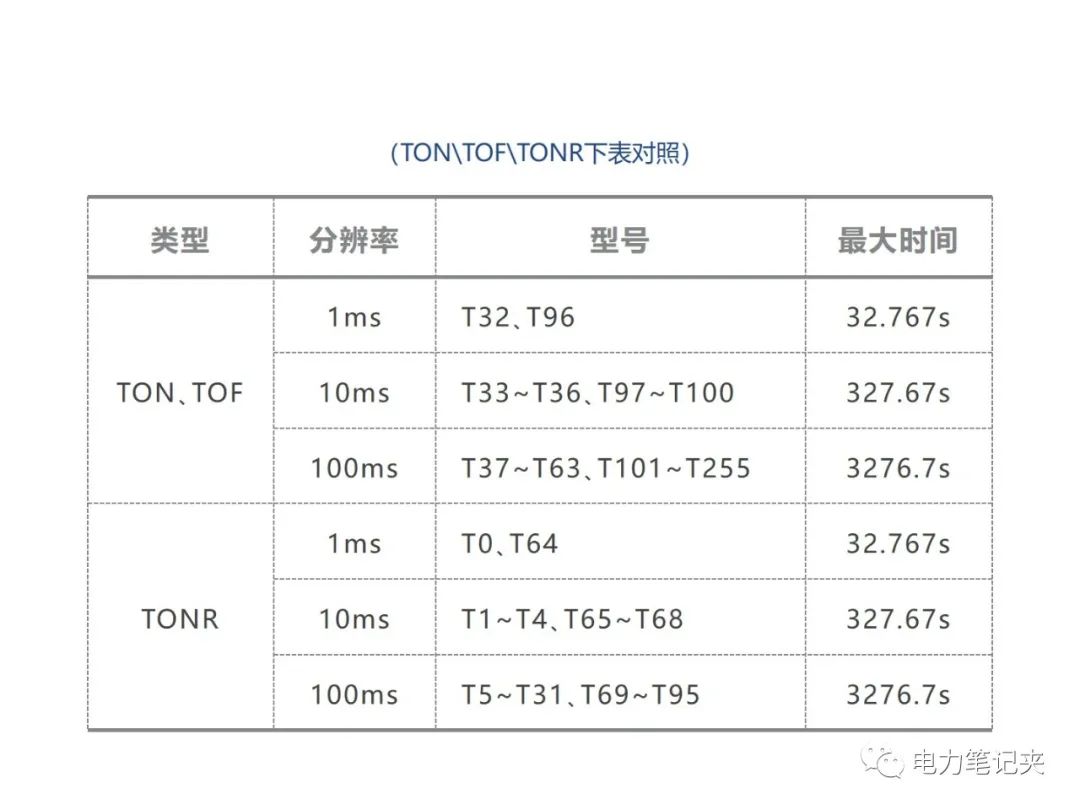

定时器(T)、计数器(C)、模拟量输入映像寄存器(AI)

模拟量输出映像寄存器(AQ)、累加器(AC)、高速计数器(HC)。

存储区举例说明:

M0.0：位，  存储0和1。

MB0 ：字节，8位，存储M0.0、M0.1……M0.7，即为00000000~11111111

MW0：字，  16位，存储MB0和MB1

MD0：双字，32位，存储MW0和MW1。

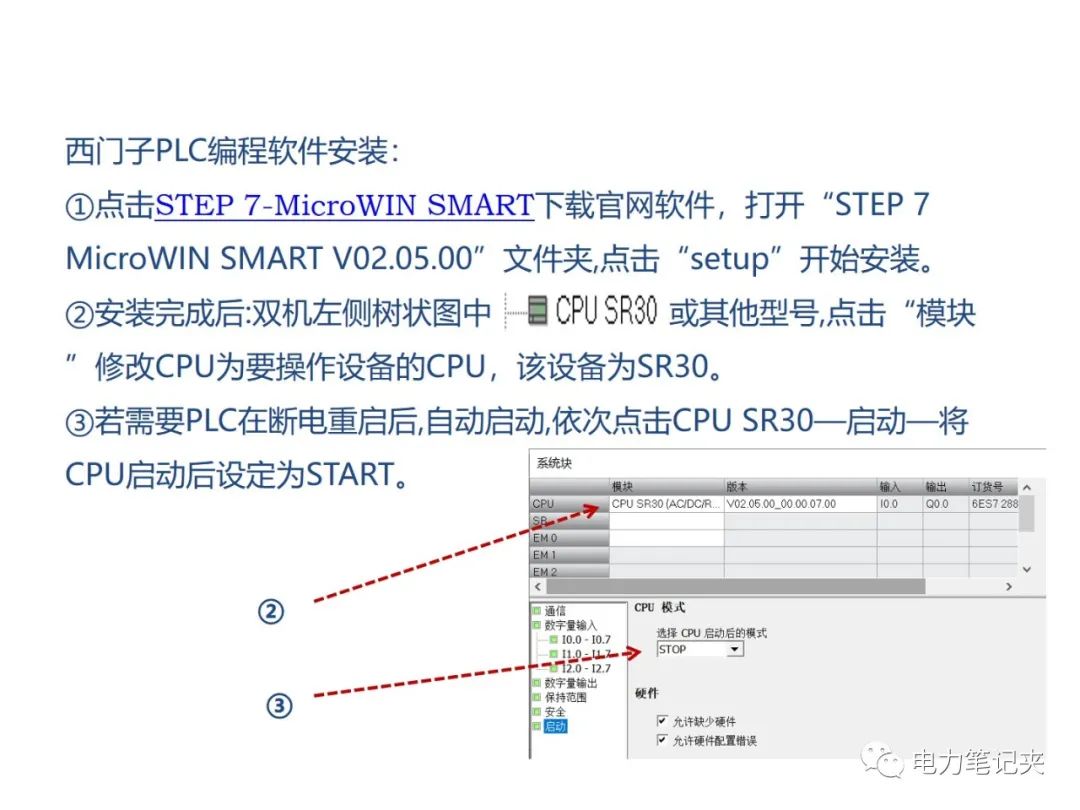

程序运行原则：

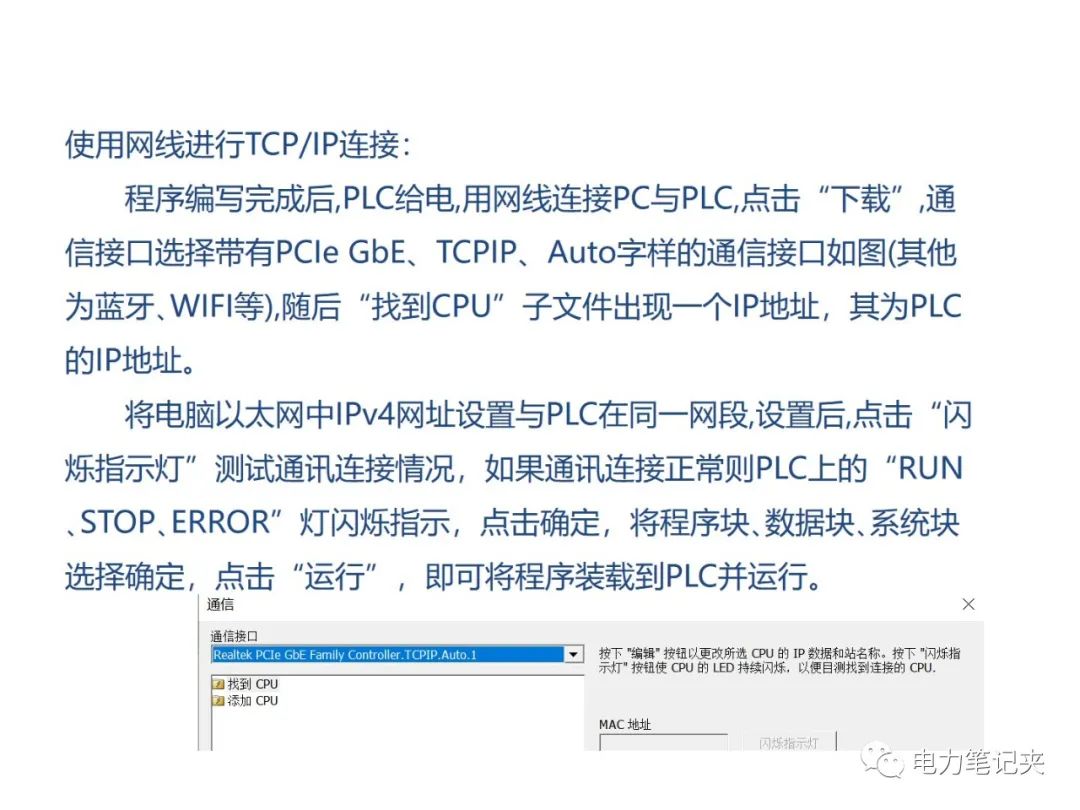

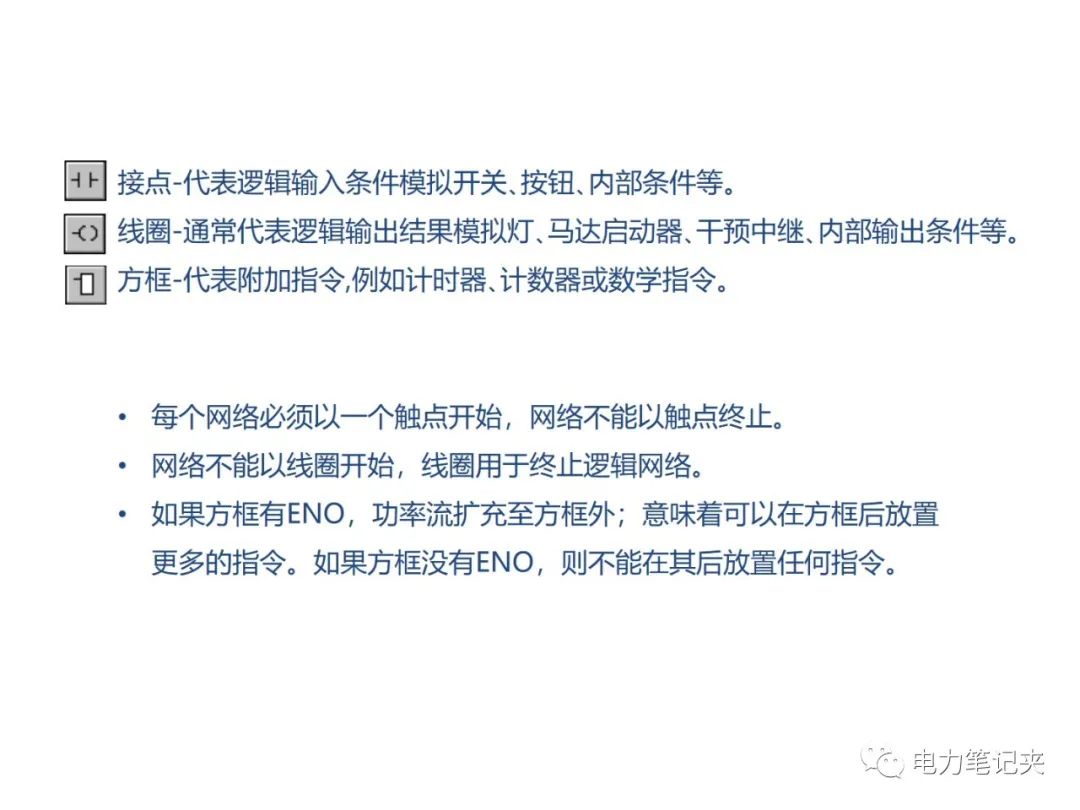

当程序下载至 PLC并将PLC放置在RUN(运行)模式时，PLC的中央处理器(CPU)在程序的控制逻辑中不断循环，读取和写入数据。

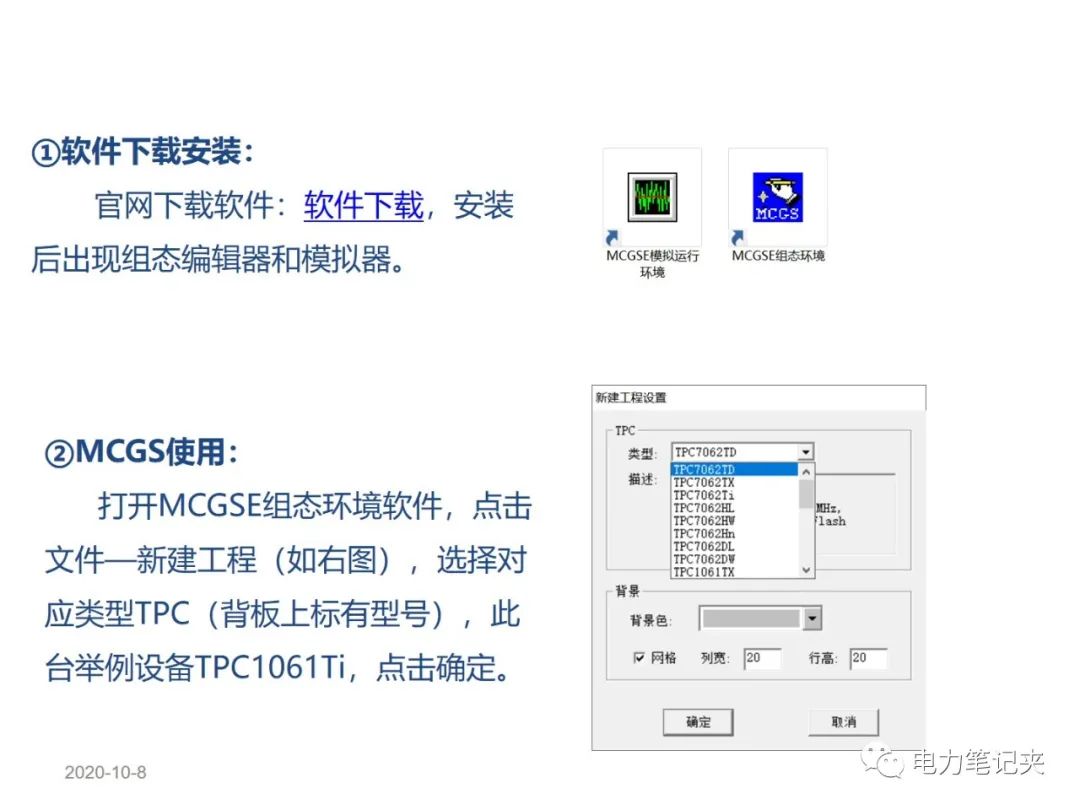

功能：

1. 封面：有时也当做启动画面，主要由公司的 LOGO、产品、简介等画面组成，强有力的展示了公司的形象和产品信息，可作为公司推广和宣传的窗口。

2. 主菜单：是由一些按钮和图标组成的画面，通过点击这些按钮可以快速跳转到你想要操作查看的画面，是整个工程操作流程的一个总控画面。

3. 参数设定：是由输入框或标签组成，是用户的数据输入画面，例如寄存器或通道的写入操作。

4. 数据报表：是由自由表格连接变量构成的画面，是对设备采集的数据进行存盘、统计分析，根据实际需要以一定格式将统计分析后的数据记录显示并打印出来，作为数据的输出。

5. 曲线画面：是由历史曲线或实时曲线组成的画面，根据大量的数据信息以曲线的方式展示给用户，更加形象直观的观察实时数据的变化或历史数据的趋势。

6. 报警画面：是由报警浏览构件或标签、走马灯等组合而成，由实时数据库在运行时自动处理。当数据对象的值或状态发生改变时，把所产生的报警信息通知给系统的其它部分，同时可把报警信息存入指定的存盘数据库文件中。

7. 数据显示：主要是由标签组成，用来显示实时数据的采集值或通道值。

8. 关于画面：一般是由标签和位图组成，主要是用来发布公司产品、信息等相关内容。

还有密码设置、用户登录等多种功能。

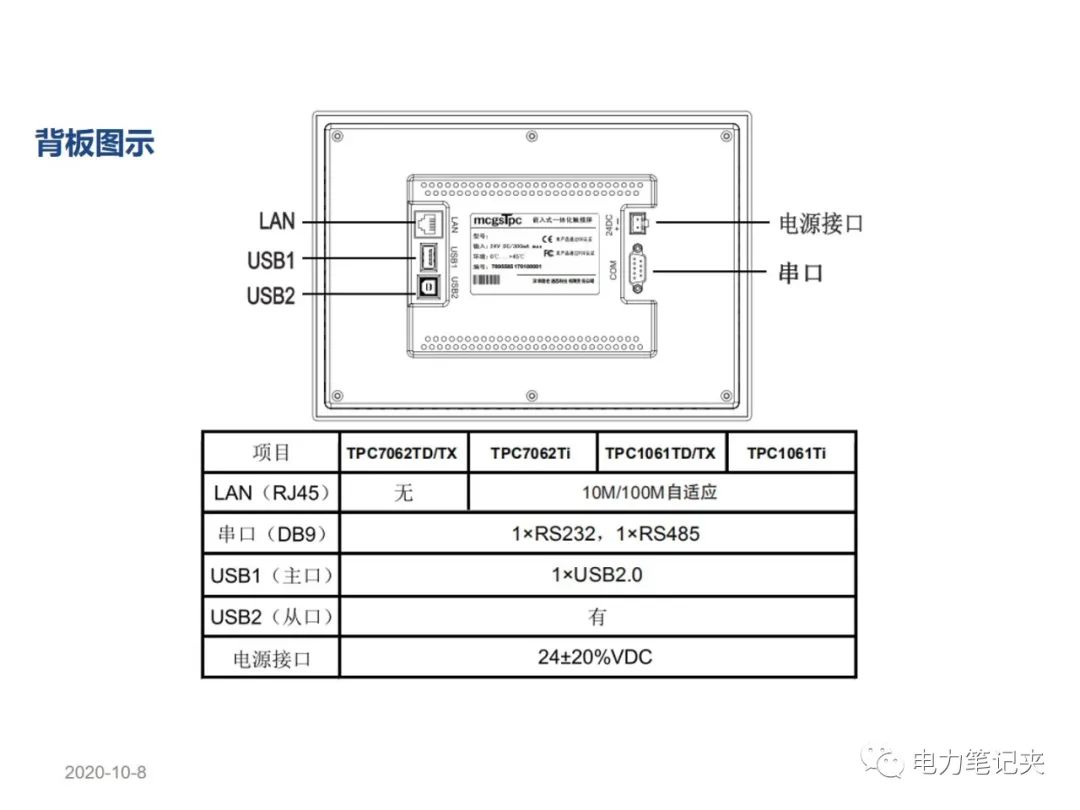

③与PC通讯链接

       (1) 触摸屏带电开机时，不断点击进度条，进入属性界面，在系统维护中更改IP地址，为方便后期，可更改为与PLC在同一网段，上述PLC地址为192.168.2.1/24，故此地址可改为：192.168.2.x/24，(此触摸屏x设为2)更改完确认重启即可。

       (2) PC同理，以太网IPv4与其也在同一网段，192.168.2.x/24，(此PC的x设为3)。

       (3) 连接网线与触摸屏，即可通讯。

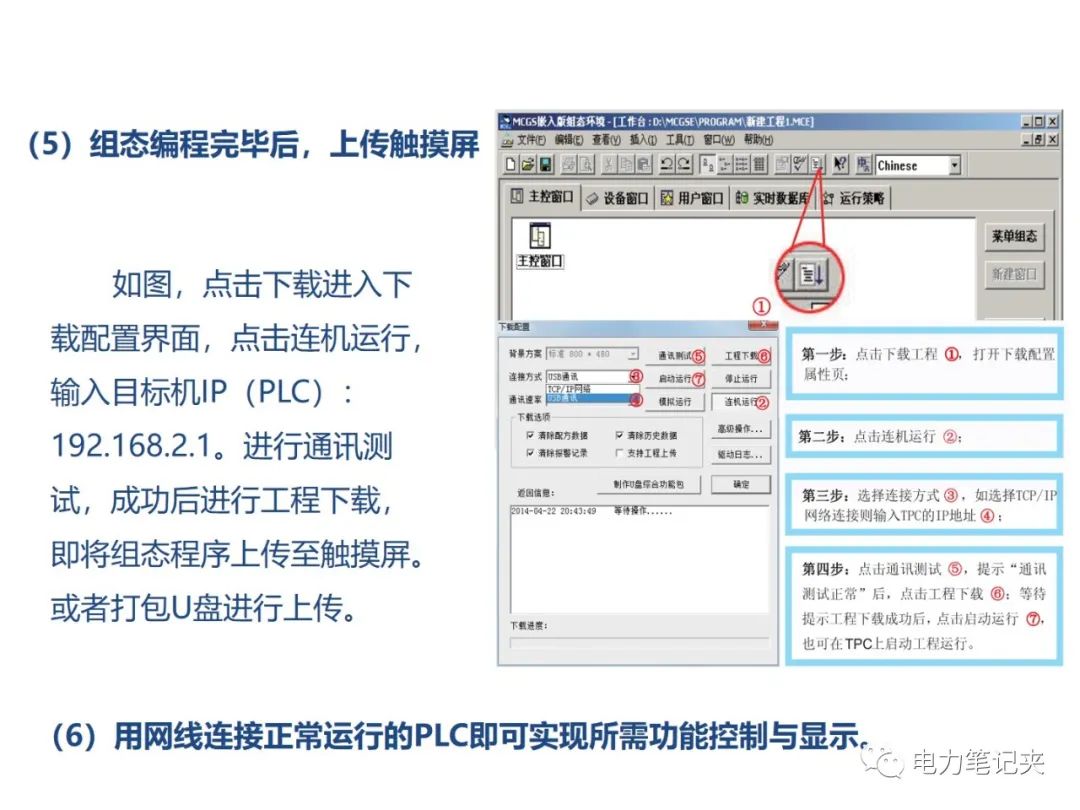

(4)选择与PLC匹配的设备组态。s7-smart网线连接为例：

       进入设备窗口，在工具箱单击设备管理，树状图中，找到PLC、西门子，选中Smart200，双击Smart200，打开配置，设置本地IP(触摸屏)192.168.2.2，和远端IP(PLC)192.168.2.1，(注意输入IP地址后，用回车确认)在右侧删除全部设备通道，增加使用的设备通道，并快速连接，点击确认。
