台达变频器VFD-E系列RS485-RTU通讯参数设置以及读写地址介绍

一，变频器参数设置

说明书可在台达官网查阅，点击变频器界面进行设置

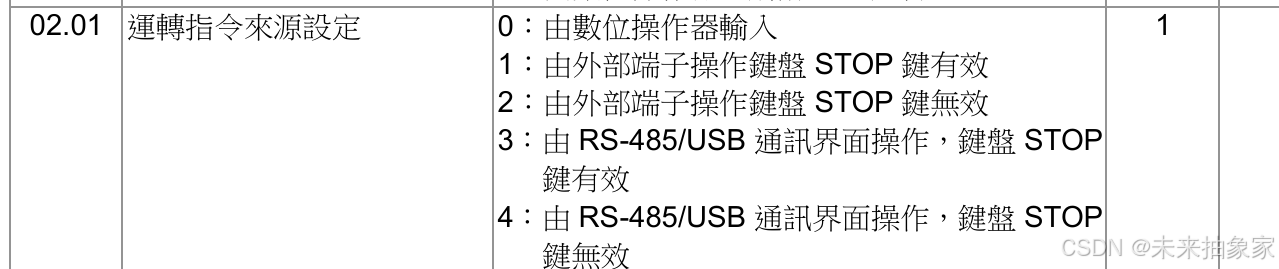

1.运维来源

02.01.3

该地址内容设置为3，命令执行RS-485通讯。

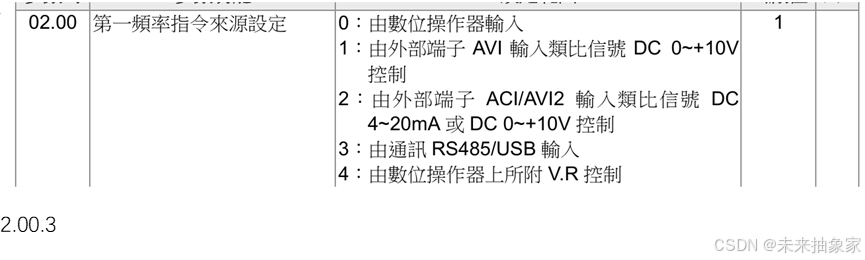

2.频率来源

选择为3，频率来源执行485通讯。

3.通讯地址（变频器站号）

设置站号

通讯地址设2，3，4，5（plc站号默认为1）（4台变频器）

4.通讯传输速度

09.01.1，波特率为9600

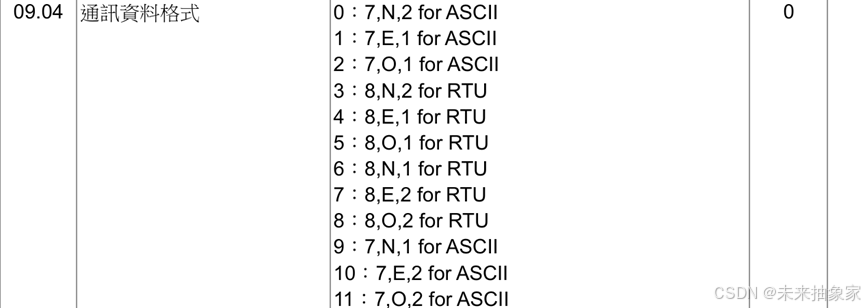

5.通讯数据格式

奇偶校验

09.04．4 （8个数据位一个校验位，E代表偶校验，RTU485）

二。读写地址介绍

通讯控制变频器

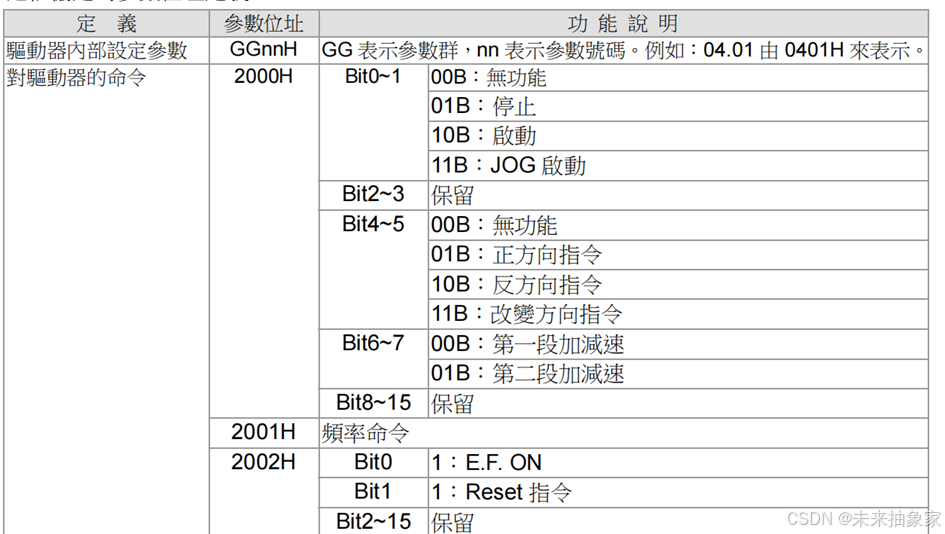

1.对于控制参数的写入

对于正方向启动对2000H写入0012H

对于反方向启动对2000H写入0022H

对于停止对2000H写入0001H

对于频率的写入对2001H写入2000（十进制），即20HZ。5000（十进制）是50HZ

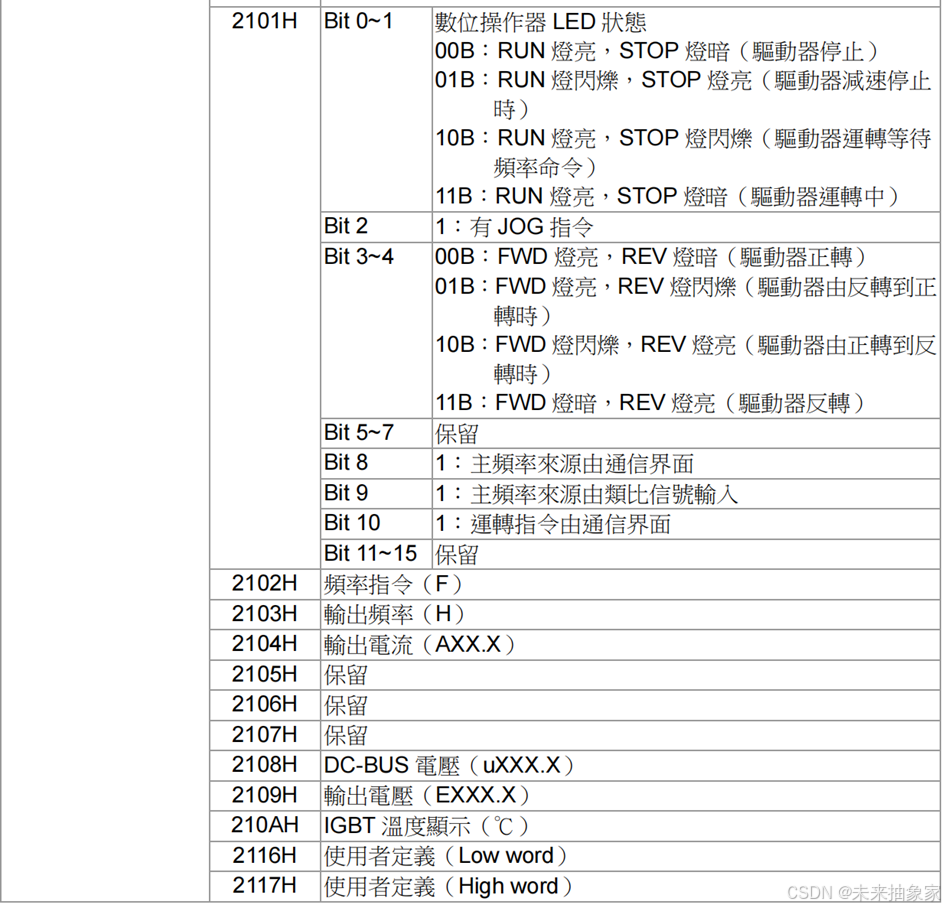

2.对变频器的读取监控

通过读取2100中的参数对其状态进行监控
