计算机总线

总线是为了解决不同设备的通信问题而存在的，比如鼠标键盘通过USB解决了输入设备和计算机通信的问题

没有总线的计算机设备线路
如果没有总线会导致每一个设备均需要连接一条线非常麻烦，如果新增一个输入设备，那么新增的设备又需要新增线路连接存储器、运算器、控制器
在这里插入图片描述
**IO总线**
如果增加了一个IO总线，那么线路沟通就如下，由IO总线来负责对存储器、运算器、控制器的交互，输入设备只需要跟IO总线沟通即可，如下图

常见总线

通用串行总线USB

1、总线提供了计算机对外连接的接口
2、不同设备可以通过USB接口进行连接
3、USB定义了连接的标准，促使外围设备接口的统一

PCI总线

外侧显卡

ISA总线

Thunderbolt总线

苹果电脑总线

总线分类

总线分为片内总线和系统总线

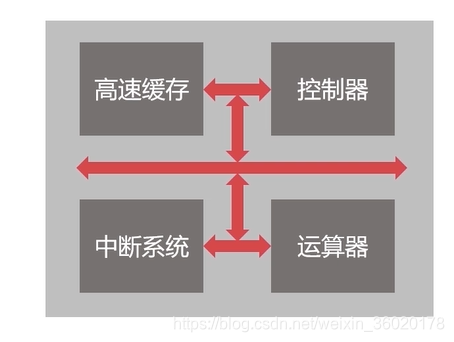

片内总线

片内总线是芯片内部的信息传输线

例子：
比如寄存器和寄存器之间使用片内总线连接
寄存器与控制器、运算器之间使用片内总线连接
在这里插入图片描述

系统总线

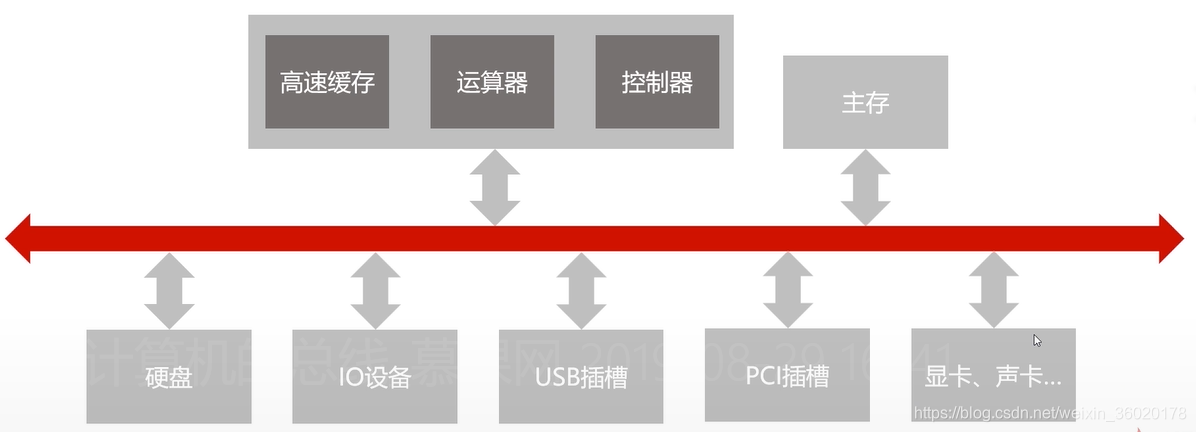

系统总线主要用于外部设备和计算机的连接，如下图
在这里插入图片描述
系统总线主要分为以下三类：
1、数据总线
2、地址总线
3、控制总线

数据总线

数据总线用于双向传输各个部件的数据信息
数据的总线一般和CPU的位数是相同的，比如说32位或者64位

32位数据总线表示一次可以传输32位的4字节数据，64位则一次可以传输64位8个字节的数据

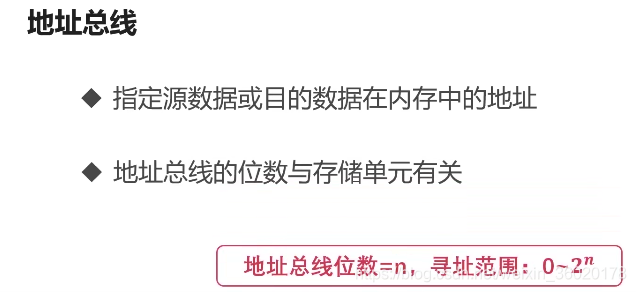

地址总线

用于传输数据的地址而是用于传输数据地址而使用的（用于数据寻址）
在这里插入图片描述

控制总线

1、用来发出各种控制信号的传输线
2、控制信号通过控制总线从一个组件发送给另外一个组件，比如从CPU发送到键盘，CPU发送到储存等等操作
3、控制总线可以监控不同组件之间的状态（比如监控键盘是否准备就绪了，就绪了就可以启用它作为输入设备）

计算机仲裁

仲裁器是为了解决不同设备使用总线优先顺序的设备（总线仲裁是为了解决总线使用权的冲突问题）
假设主存要和硬盘以及IO设备交换数据，那总线在同一时刻只有一个设备能使用，此时就需要仲裁器来决定是优先硬盘使用还是优先IO设备使用

总线仲裁方法

链式查询

在这里插入图片描述

好处：电路复杂度低，仲裁方式简单
坏处：优先级低的设备难以获得总线的使用权、对电路故障敏感

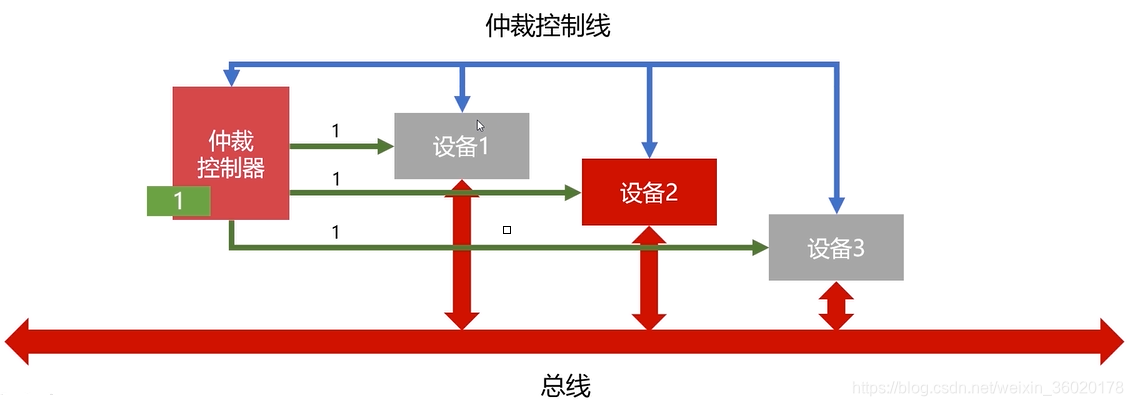

计时器定时查询

仲裁器对设备编号，并使用计数器累计计数
例：
1、设备2要使用总线时，通过仲裁控制线往设备2发出请求
2、仲裁控制器收到请求，把当前计数器的值（假设是1）发送给所有设备，而此时1号设备不需要，那么这是一个无效的请求
3、仲裁控制器中计数器加1，此时再次发送数字为2的信号给所有设备，此时2号设备匹配到了，那么2号设备就获取总线的使用权限
在这里插入图片描述

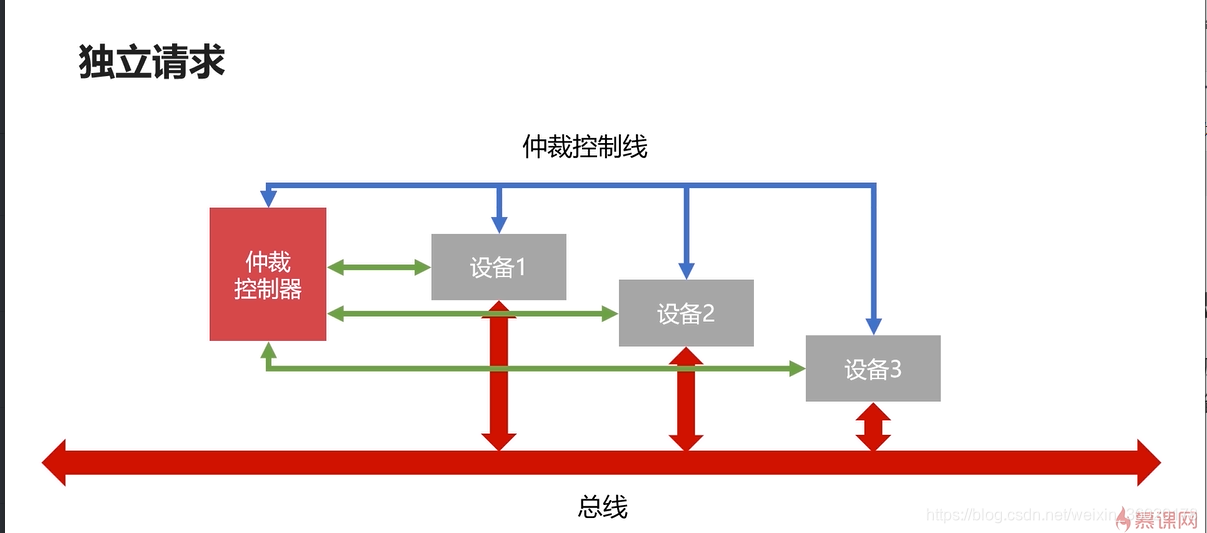

独立请求

每个设备均独立连接仲裁器，设备可单独向仲裁器发送请求和接收请求。当仲裁器同时接收多个请求信号，仲裁器有权按优先级分配使用权

好处：响应速度快，优先顺序可动态改变
坏处：设备连线相对之前的方式来说会多一些，总线控制会复杂些
在这里插入图片描述
