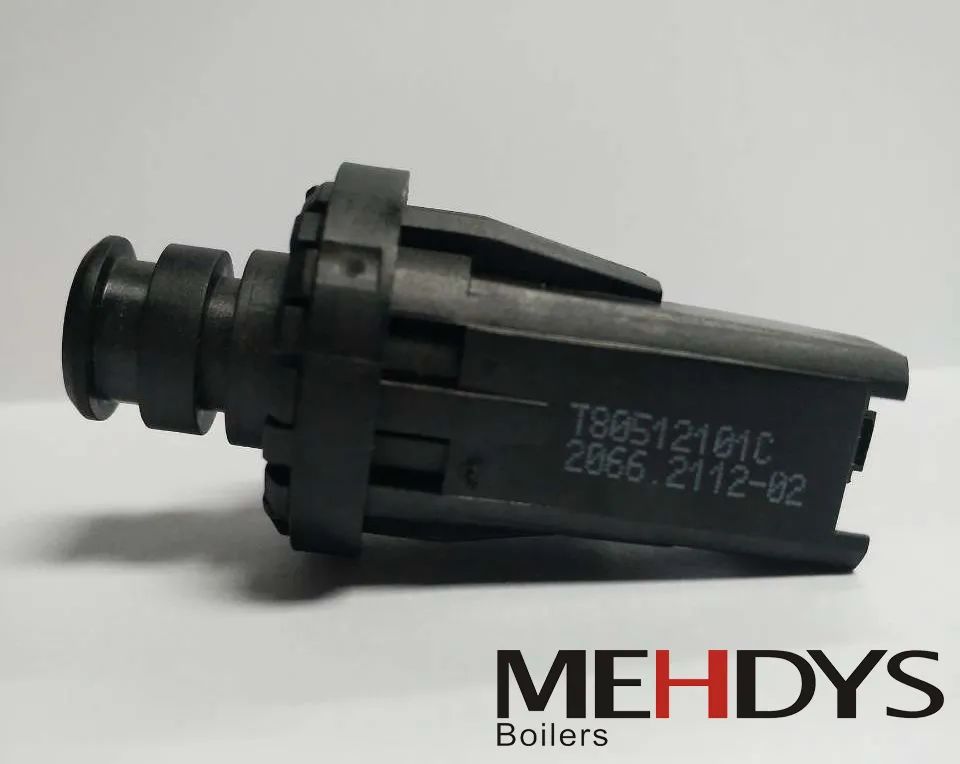

点击上面 “蓝字”关注我们！ 标准燃气壁挂炉依据卫生热水的换热方式不同，可分为“套管机型”与“板换机型”两类。前面我们介绍过板换机型中所特有的部分零部件，如：电动三通阀、板式换热器等，本期文章我们继续介绍 麦迪斯壁挂炉 的板换机型中的压力传感器——德国马夸特(Marquardt)压力传感器。 工作原理

壁挂炉正常工作的一个必要条件，是采暖系统压力需要保持一定的压力值，通常最佳值为1.0~1.5bar左右。压力传感器内部的孔隙与采暖系统连通，系统水压作用在压力传感器上，产生并传输相对应的电子信号，壁挂炉的主控器通过接收到的电信号计算出系统水压的大小，显示于液晶屏上。若出现故障，则会显示代码“E4”。

功能作用

压力传感器用于检测采暖系统的水压，并在系统水压＜0.5bar或＞3bar时提示E4故障并及时关闭壁挂炉，避免因水压过低出现干烧，或因水压过高而导致漏水、损坏零部件等故障。

性能指标 供电电压：DC 5V±0.25V 介质温度：2～90℃(可耐120℃高温至少10分钟) 特性/公差： 上限公差:U=0.58×P﹢1.23 理想特性曲线:U=0.55×P﹢1.125 下限公差:U=0.52×P﹢1.02

输出电压:U    水压力值:P

常见故障与分析 1.当压力传感器显示压力大于3bar但安全阀仍不自动泄水，或显示压力小于3Bar但安全阀出现泄水的情况，则判断压力传感器已损坏、须更换； 2.当压力传感器显示的数值出现频繁波动的情况，一般为采暖系统内有气体须排出。经排气后压力仍有波动，则判断压力传感器损坏、须更换；

3.壁挂炉运行一段时间后出现掉压的情况，通常为采暖系统内有气体须排出，或采暖系统中有漏水点、须维修。

E4故障处理方法，视频如下：
