网格自适应_Abaqus中的ALE自适应网格技术

ALE 自适应网格主要用于 Abaqus/Explicit 的大变形分析，以及 Abaqus/Standard 中的声畴(acoustic domain)、冲蚀(ablation)和磨损问题。在 Abaqus/Standard 的大变形分析中，尽管也可以设定 ALE 自适应网格，但不会起到明显的作用。

虽然在 Abaqus/Standard 和 Abaqus/Explicit 分析中都可以定义 ALE 自适应网格，而且定义的界面相似，但是二者的功能却有很大的差异(见表1)。

表1  ALE 自适应网格在不同求解器中的比较

	Abaqus/Standard 求解器	Abaqus/Explicit 求解器
适用范围	声畴、冲蚀和磨损问题	大变形问题
分析问题	拉格朗日类型问题或冲蚀、磨损问题	拉格朗日类型问题和欧拉问题
分析步类型	几何非线性静力分析、稳态传输分析、耦合的孔隙流体－应力分析、耦合的温度－位移场分析	大变形的瞬态分析(碰撞问题、穿透问题、锻造问题)；稳态过程分析(挤压问题、轧制问题)；显式动力学分析(绝热分析)和完全耦合的热-应力分析
平滑算法	原始构型投影法(original configuration projection)、体积法(volume smoothing)	体积法(volume smoothing)、拉普拉斯法(Laplacian smoothing)、等势法(equipotential smoothing)
诊断信息	不提供诊断信息功能	提供诊断信息功能
功能	功能相对较弱，使用过程中有很多限制条件	功能强大，应用广泛
单元类型	声学单元和部分实体单元	一阶减缩积分实体单元
分析信息	分析过程中与自适应网格相关的信息都写入 MSG 文件
非线性	自适应网格必须用于考虑几何非线性的分析步中

 使用 ALE 自适应网格时，还需要注意下列问题：

1)在 Abaqus/Explicit 中分析超弹性材料和泡沫材料时，最好采用增强沙漏控制(enhanced hourglass control)的方法控制单元的变形，而不要采用 ALE 自适应网格。

2)在 INP 文件中，可以使用下面的关键词定义多个 ALE 自适应网格区域：

 *ADAPTIVE MESH, ELSET = elset_name

但是，在 Abaqus/CAE 中，每个分析步只能定义一个 ALE 自适应网格区域。

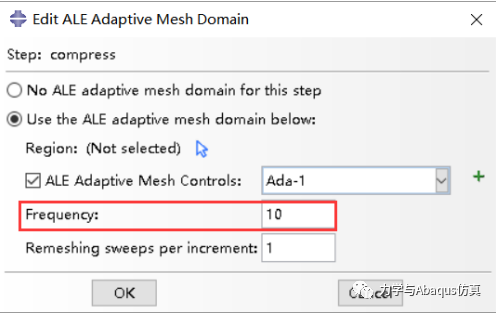

 对应的Abaqus/CAE操作：Step 功能模块，菜单 Other → ALE Adaptive Mesh Domain → Edit，设置各项参数(如图1所示)。如果在某个分析步中不希望定义自适应网格区域，则选中 No ALE adaptive mesh domain for this step 。

图1  设置自适应网格参数

3)不使用 ALE 自适应网格时，在分析过程中单元网格会跟随材料一起运动，每个节点和每个单元的输出变量都与材料点一一对应，在 Visualization 功能模块中看到的单元变形和材料运动情况就是真实解。

使用 ALE 自适应网格时，随着单元变形的增加，Abaqus 求解器将逐渐更新节点和单元的位置，以避免单元过度变形，同时求解变量也将从旧的单元网格变换到新的单元网格中。此时网格的位置和材料点的位置不再保持一致，在 Visualization 功能模块中查看计算结果时，应注意这一问题。
