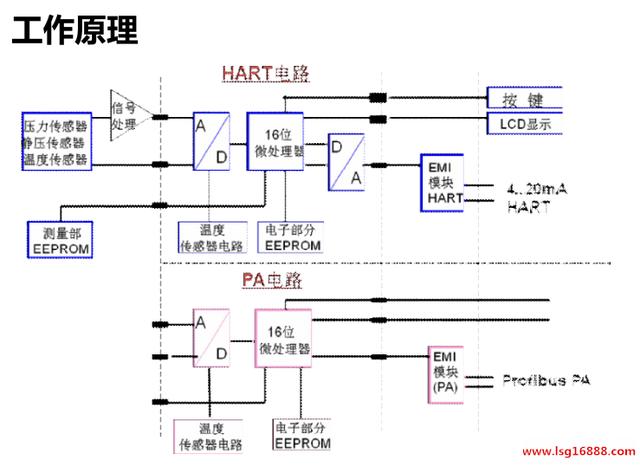

今天我们来说说PDS压力/差压变送器的工作原理，让大家更了解变送器。变送器重庆川仪PDS 变送器采用先进得复合微硅固态传感器，模块化设计。由传感器产生的信号经放大出来后，经 A/D 转换器转换成数字信号，在微处理器中，进行线性和温度补偿。对于 HART 变送器，再经 D/A 转换器转换成 4mA-20mADC叠加 HART 信号；PROFIBUS-PA 变送器，直接输出全数字 PROFIBUS-PA 信号。关于测量单元的数据和变送器的功能参数被存储在两个 EEPROM 中。您可以通过 3 个输入调整键直接在测量现场进行参数调整，在 LCD 显示中读取测量结果、故障信息和工作方式。当然可以通过 HART 或 PROFIBUS-PA 协议进行参数调整。
最低工作压力
常温下，无远传法兰型变送器隔离膜片上承受的最低压力应在绝对压力 3KPa以上(绝对压力变送器除外)，绝对压力变送器可承受的最低压力为绝对压力0KPa。

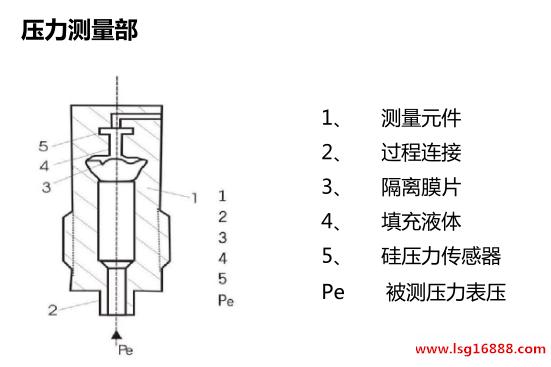

被测压力 Pe 经过过程连接件 2 传到测量元件 1。进而经隔离膜片 3 和填充液 4作用于硅压传感器 5,从而使测量膜片发生变形。测量膜片上的 4 个压变桥臂电阻阻值随之改变。电阻值的改变使桥路输出电压与输入压力 Pe 成正比。量程小于 63bar 的变送器，测量值以大气压作参照。量程大于等于 160bar 的变送器，测量值以真空作为参照。

绝对压力通过隔离膜片 3 和填充液 4 作用于硅压传感器 5 上，使测量膜片发生型变。测量膜片上的 4 个压变桥臂电阻阻值随之变化，使桥路输出电压与输入绝对压力成正比。

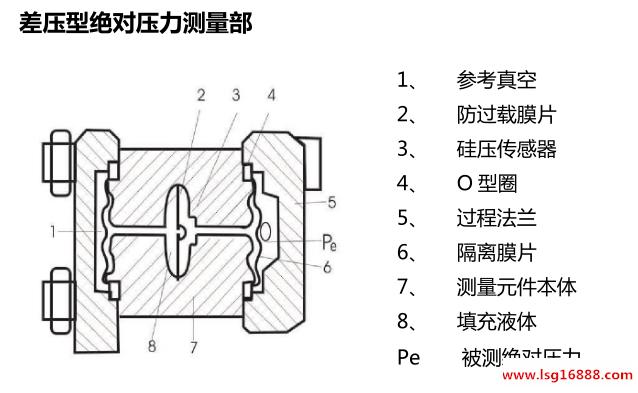

绝对压力通过隔离膜片 6 和填充液 8 作用于硅压传感器 3 上。如超出测量限值，防止过载膜片 2 产生变形直至隔离膜片贴到测量元件 7 体壁上，从而达到贵压传感器的过载保护。输入压力 Pe 和负压端得参照真空 1 之间的压差，使测量膜片发生形变。测量膜片上的 4 个压变桥臂电阻阻值随之变化，使桥路输出电压与输入绝对压力成正比。

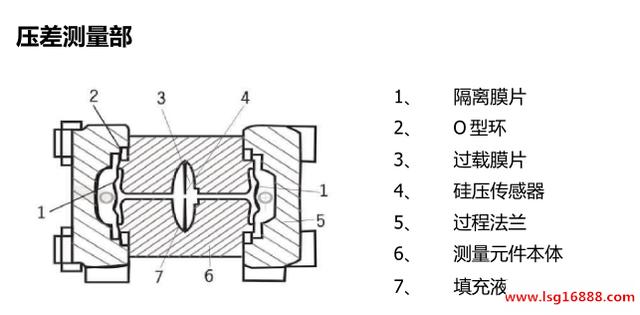

压差经过隔离膜片 1 和填充液 7 作用于硅压传感器 4 上，如超出过测量限值，防过载膜片 3 变形，直至其中一片隔离膜片贴到测量元件 6 的体壁上，从而达到对硅压传感器的过载保护。由于差压的作用，测量膜片上的 4 个压电桥臂电阻阻值随之变化，使桥路输出电压与差压成正比。

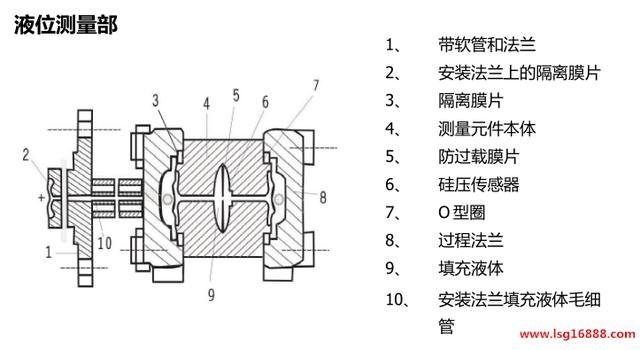

输入压力经过安装法兰 2 上的隔离膜片传至测量元件，作用于测量元件上的差压通过隔离膜片 3 和填充液 9 作用于硅压传感器 6 上，如超过测量限值，放过载膜片 5 形变，直至隔离膜片贴在测量元件体壁 4 上，从而实现硅压传感器的过载保护。由于差压作用，测量膜片上的 4 个压电桥臂电阻阻值随之变化，使桥路输出电压与差压成正比。
