烧录工具hitool-stb-5.3.12_Luat系列官方教程1：下载调试工具LuaTools的使用指南

合宙Luat将为广大开发爱好者提供系列官方教程，从最基本的烧录程序到各类应用，详尽细致轻松上手，从小白到大神，开启你的进阶之路吧！

1

下载LuaTools工具

下载工具一般要经过以下步骤：

打开合宙官网：http://www.openluat.com/选择上面的“产品中心”，随便选一个产品，如：Air202 GPRS 通信模块；
点击模块介绍那边的“资料下载”选项卡；
点击“[LuaTools] Luat下载调试工具x.x.x”下载；

当然，如果嫌麻烦，直接复制下面链接下载吧。。

LuaTools下载：

http://www.openluat.com/Product/file/rda8955/luatools-redirect.html

下载后可能会进行自动升级，这个工具基本上是持续使用，都不会出现版本过旧的问题。

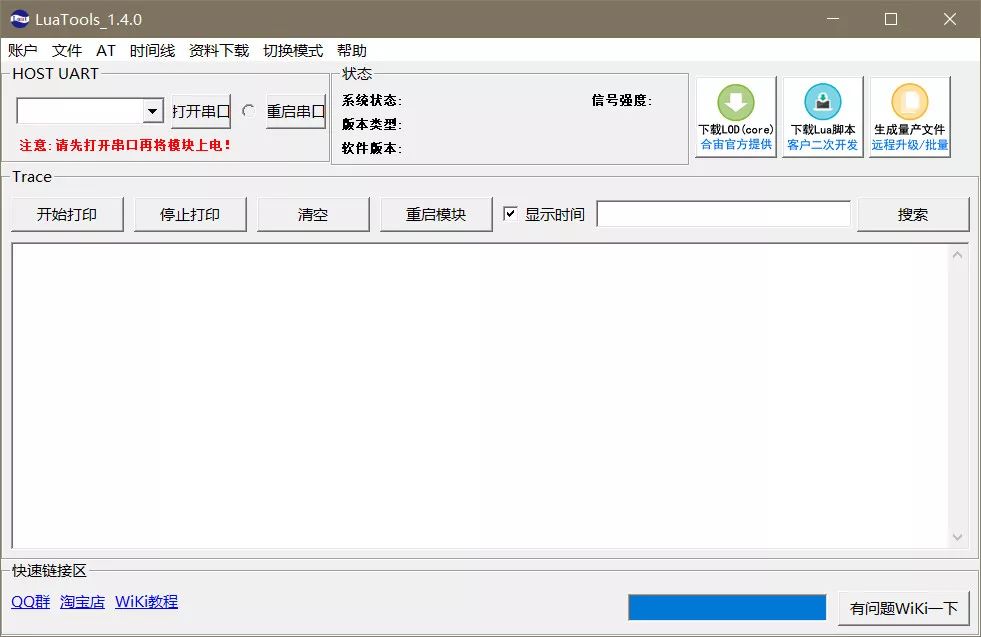

↑软件界面

2

2G模块烧写教程(Air2xx / Air8xx系列)

4G模块烧录方法请看往下翻，看下一部分。

这时候，我们只需要用usb转串口线，与给模块/开发板的HOST串口相连，GND相连，并给模块上电即可。

注意：

模块的HOST口使用的是921600波特率，如果你使用的是劣质串口芯片(如质量差的pl2303以及山寨的ch340之类的)，会出现无法通讯的现象。并且需要保证模块供电充足，不然会出现无限重启的状况。

下载lod固件文件/更改AT和luat底层版本

lod文件相当于一个模块的底层部分，lod文件可以分为AT版与Luat版：

AT版只能使用AT命令对模块进行控制，AT串口为uart1口；

Luat版为运行Lua脚本所使用的底层，可对模块内部进行片内编程，完成一部分或全部的本应由外接单片机完成的工作。

刷入AT版本的lod

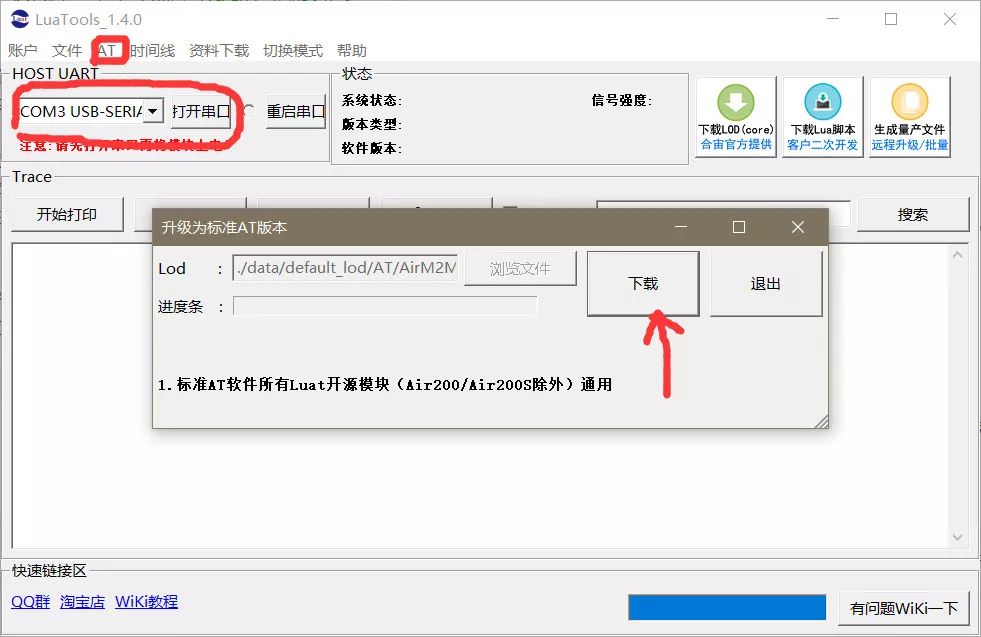

刷入AT版本的固件十分简单，在上面连接模块完成之后，确保串口选项卡的串口为你设备的串口值，点击菜单中的AT–切换为标准的AT版本，如下图：

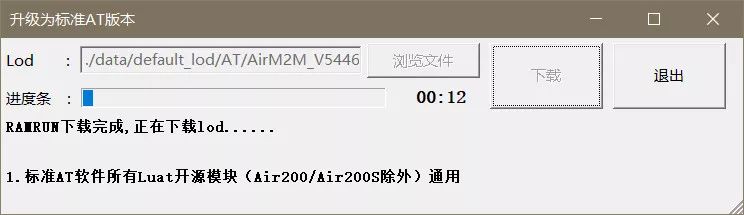

点击下载为模块烧入AT固件：

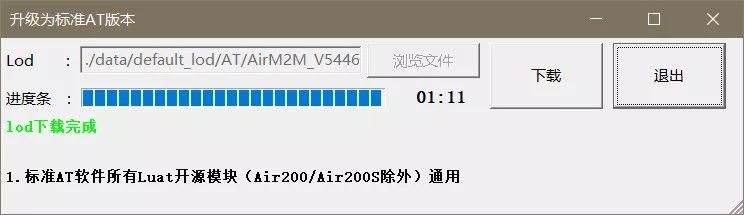

这样，AT版本固件的lod就烧录完成了。

刷入Luat版本的lod

Luat的固件因为需求不同，所以为了节省空间，提供了多种库的组合。

Luat的固件可以在下载工具目录的/LuaTools x.x.x/8955Lod/找到，每个版本的区别可以参考readme.txt文件中的描述，部分内容也贴在下面：

• Luat_VXXXX_8955.lod：

  不支持SSL、TTS、SPI接口的LCD功能

• Luat_VXXXX_8955_SSL.lod：

  支持SSL功能

• Luat_VXXXX_8955_SSL_TTS.lod：

  支持SSL、TTS功能，不支持MP3、MIDI、录音功能

• Luat_VXXXX_8955_SSL_UI.lod：

  支持SSL、SPI接口的LCD功能

• Luat_VXXXX_8955_TTS_UI.lod：

  支持TTS、SPI接口的LCD功能

• Luat_VXXXX_8955_TTS1.lod：

  支持TTS功能

• Luat_VXXXX_8955_TTS2.lod：

  支持TTS功能、不支持MP3、MIDI、录音、json

• Luat_VXXXX_8955_UI.lod：

  支持SPI接口的LCD功能

• Luat_VXXXX_8955_SSL_FLOAT.lod：

  支持SSL功能、浮点数

• Luat_VXXXX_8955_SSL_UI_FLOAT.lod：

  支持SSL功能、PI接口的LCD功能、浮点数

• Luat_VXXXX_8955F.lod：

  64M flash版本(Air202F)，支持SSL、TTS、SPI接口的LCD功能

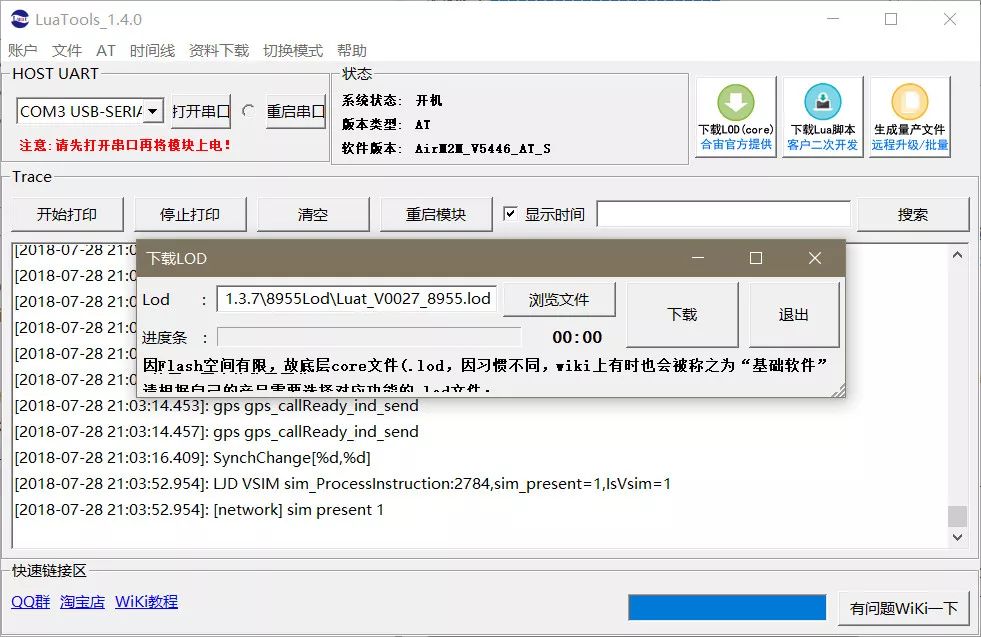

我以烧录最基本的Luat_VXXXX_8955.lod为例，首先在调试工具中确保串口选项卡的串口为你设备的串口值，点击下载LOD(core)按钮，选中之前在工具目录的lod文件：

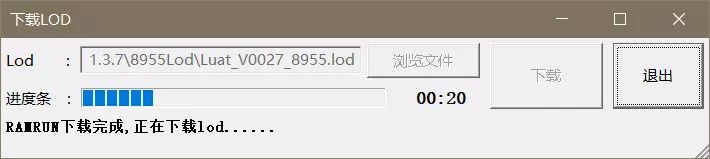

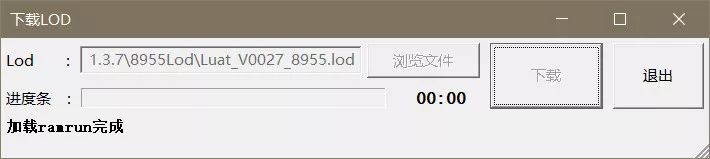

选中确认无误后，点击下载进行写入lod的操作

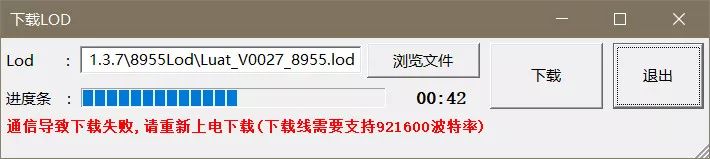

上面下载失败了，要重新下载一遍

下载Lua脚本文件

由于Luat模块的特色就是Lua二次开发，所以下载烧录脚本的方法也是必须掌握的，下面以烧录S9开发板的示例程序为例(S9就是那个板载usb的开发板)

lib库已在Luatools中自带，无需再自己下载

烧录S9需要的底层lod文件

S9需要的底层lod是Luat_VXXXX_8955_UI.lod，这里的UI库包含了字库和各种SPI、I2C屏幕的驱动。

烧录步骤不再重复，请确保烧录最后成功了。

烧录Lua脚本

Lua脚本分为两部分：一个部分是官方写的lib库文件(library)，另一部分是用户自己的脚本文件。一般lib的文件不用去修改，除非有特殊需求。

Lua库分为两个版本：

一个是老的script，
另一个是由稀饭放姜进行编写的script_LuaTask库；

现阶段建议新项目都用script_LuaTask进行编写；老用户使用了script编写的，如码夫支付模块，可以继续用老版本，没有任何影响。

这里烧录的S9开发板就是使用的script_LuaTask进行编写的，具体步骤如下：

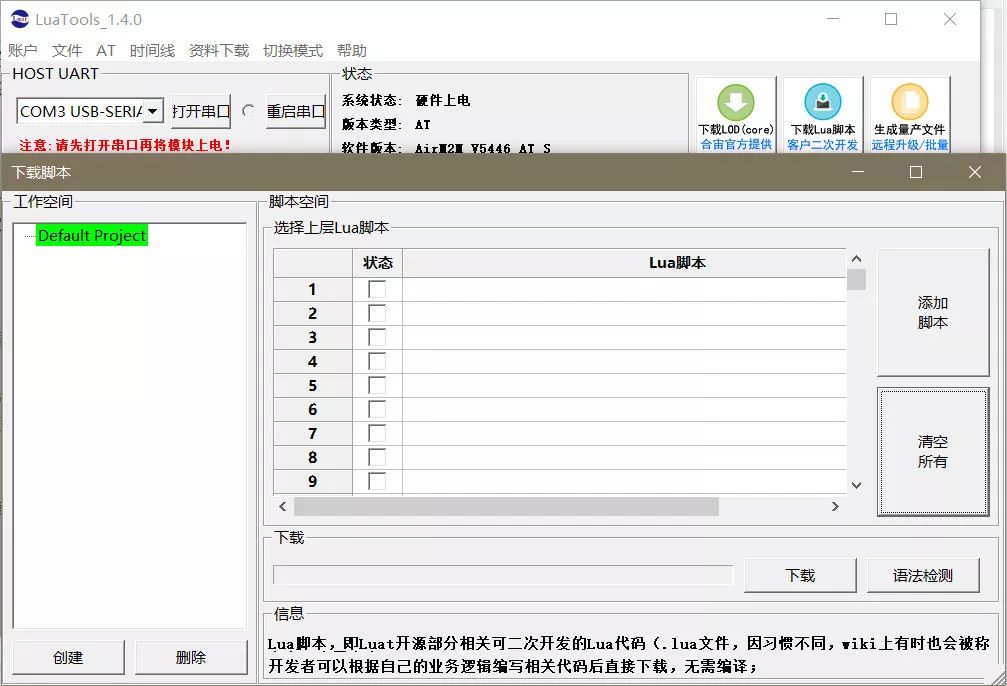

点击下载Lua脚本按钮，将文件列表全部清空：

点击添加脚本，将刚刚从git仓库下载的Luat_2G_RDA_8955/script_LuaTask/product/LuatBoard_Air202/demo下的所有文件全部选中，点击打开确认选中。

这里如果没有选择lib文件，工具会自动进行提示。

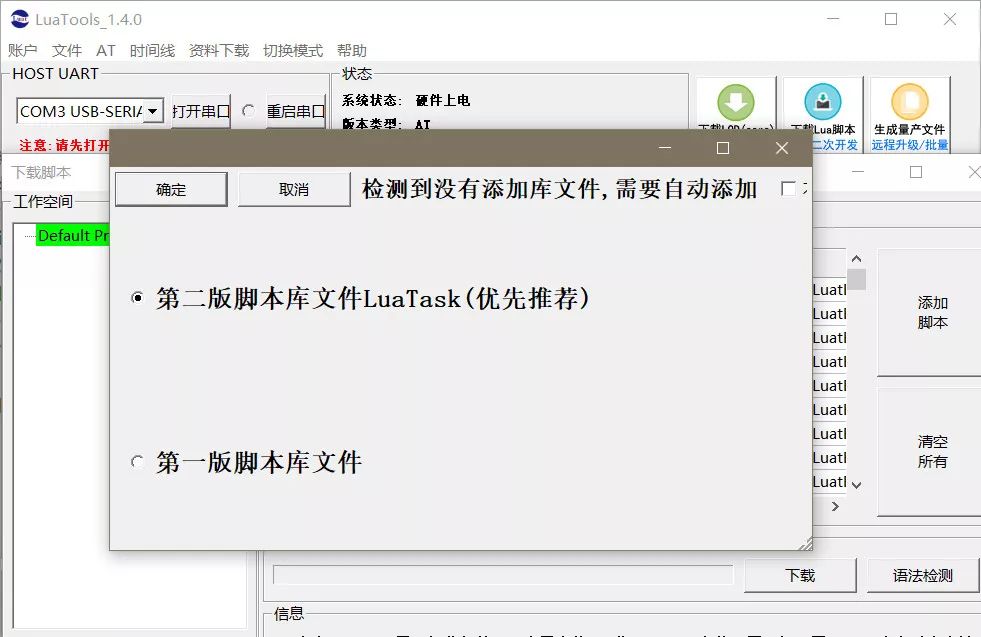

点击下载，会弹出对话框让你补全lib库文件，这里我们选择“优先推荐”的LuaTask库，点击确定：

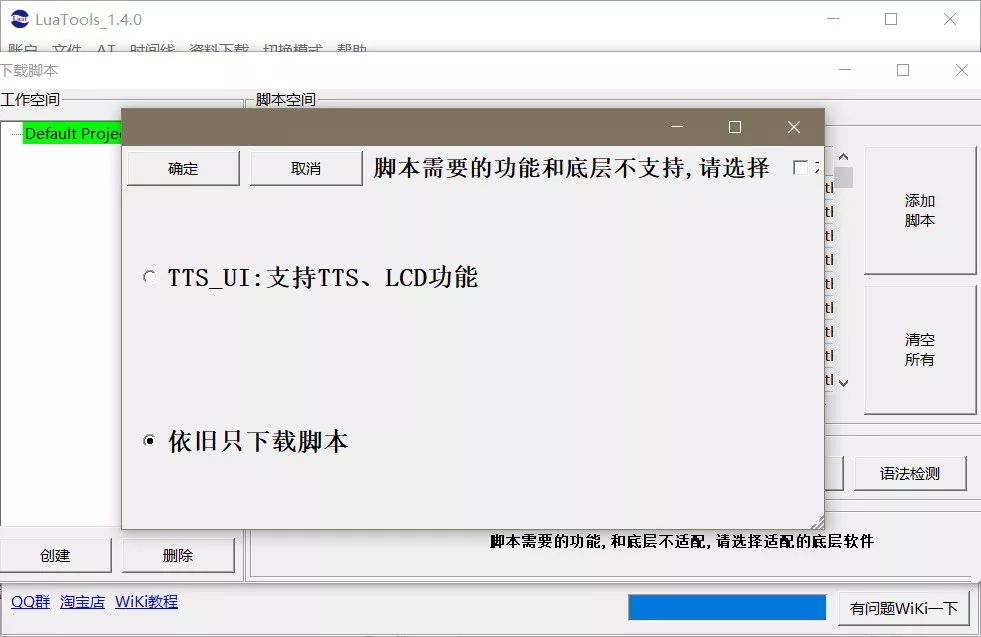

这时可能会弹出底层不支持的对话框，我们选择依旧只下载脚本，点击确定(Air202 32Mb版没办法用UI+TTS的lod，装不下)

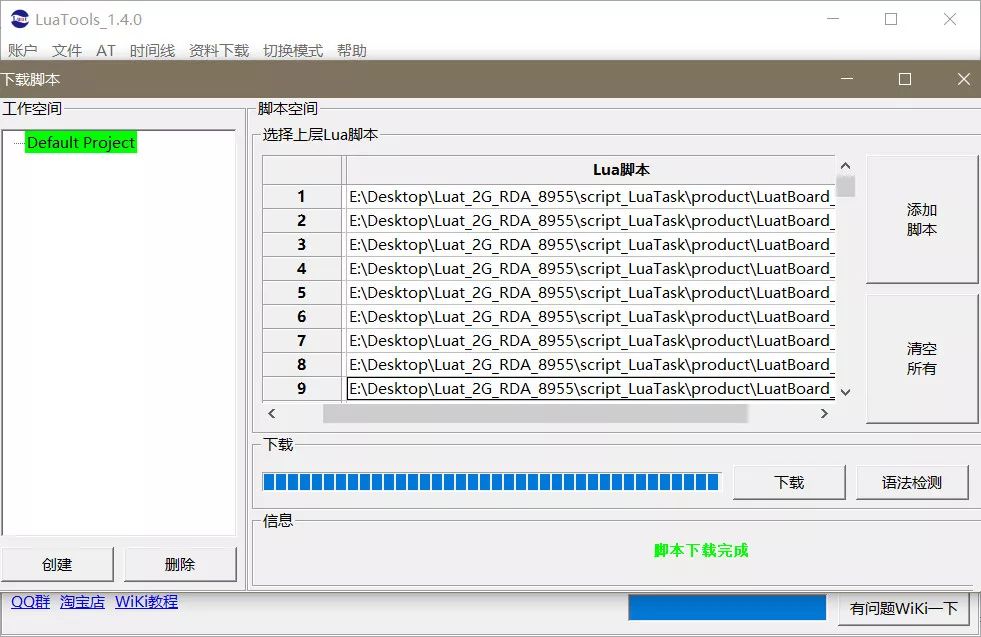

最后，等待下载成功即可

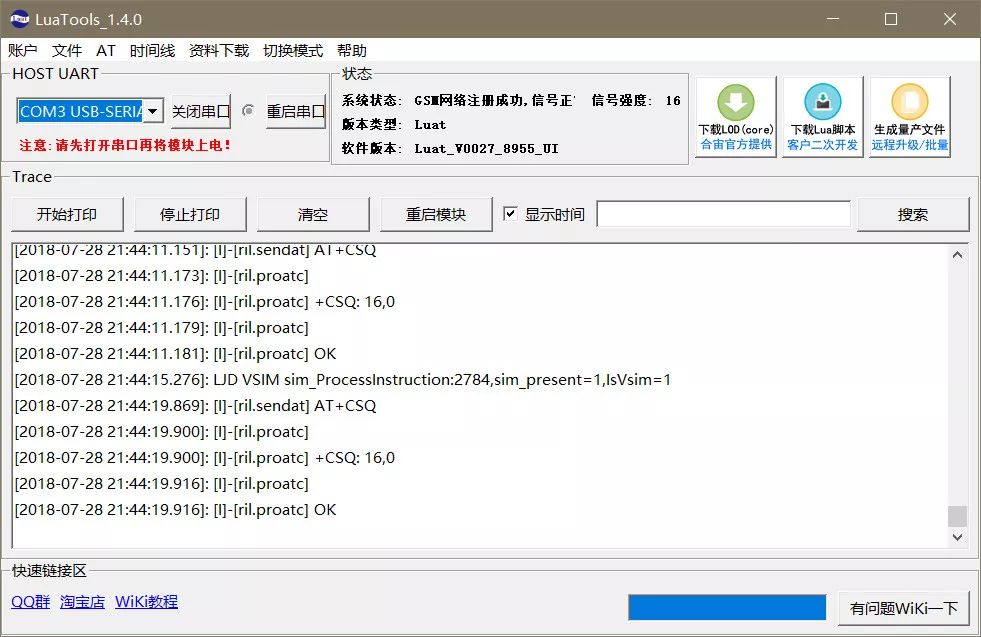

关闭对话框，即可看到设备运行的trace信息，这个信息可能会在下一章进行解释：

3

4G模块烧写教程(Air7xx系列)

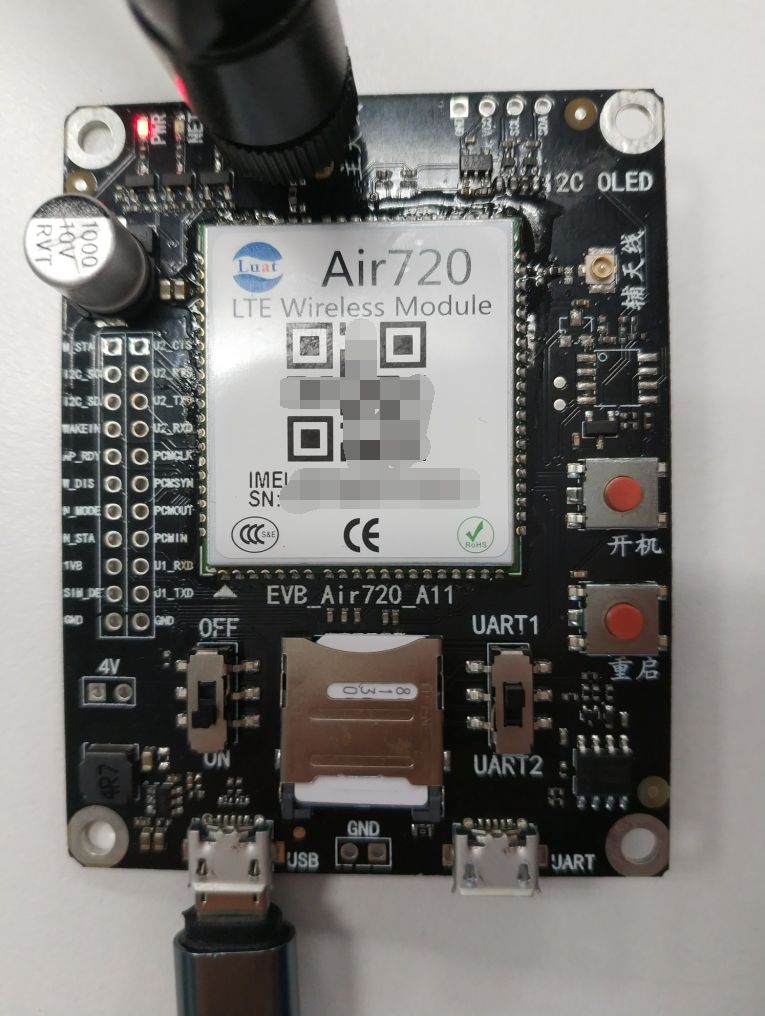

这里我们使用Air720开发板(S720 Border)作为演示，首先需要将开发板按如下方式连接电脑：

连接后，我们会在设备管理器看到有几个未安装的驱动，我们需要安装上这些驱动。

安装驱动

对于Win8/Win8.1/Win10电脑，在安装驱动前需要进行如下操作(Win7可以跳过该部分直接安装驱动)：

Win8：

在桌面右侧点击弹出菜单中的“设置”，点击“更改电脑配置”，在左侧点击“通用”，接着点击右侧“高级启动”中的“立刻重启”按钮。

Win10：

按下win+i快捷键，点击“更新和安全”—“恢复”—“高级启动”下的“立即重启”按钮；

接着就进入了高级启动界面，选择“疑难解答”—“高级选项”—“启动设置”—“重启”；
在启动设置页按F7选择禁用驱动强制数字签名，就可以在该模式下开机了。

我们可以在http://www.openluat.com/Product/4g/Air720D.html页面的资料下载，下载[驱动程序] AirM2M_USB_Download&Com_Driver_for_4G_V1.0

安装压缩包中的驱动。注意，32位与64位驱动不同，请根据自己电脑选好安装包exe；

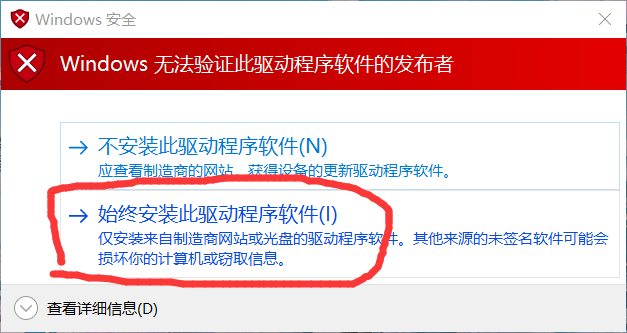

安装过程中肯定会弹出下面的窗口，点击始终安装即可。

安装成功后，将板子重新连接即可。

下载AT版本的固件

注意：AT固件也可以直接通过AT指令来进行远程升级，无需使用LuaTools工具，详情请参阅：

http://ask.openluat.com/article/186

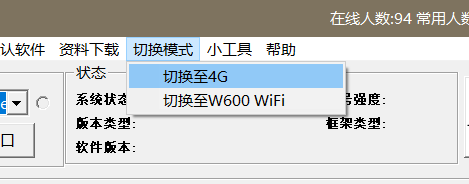

打开Luatools，将在菜单栏切换为4G模式：

直接点击AT--升级到标准AT版本即可，点击下载：

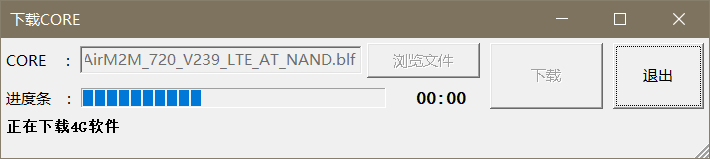

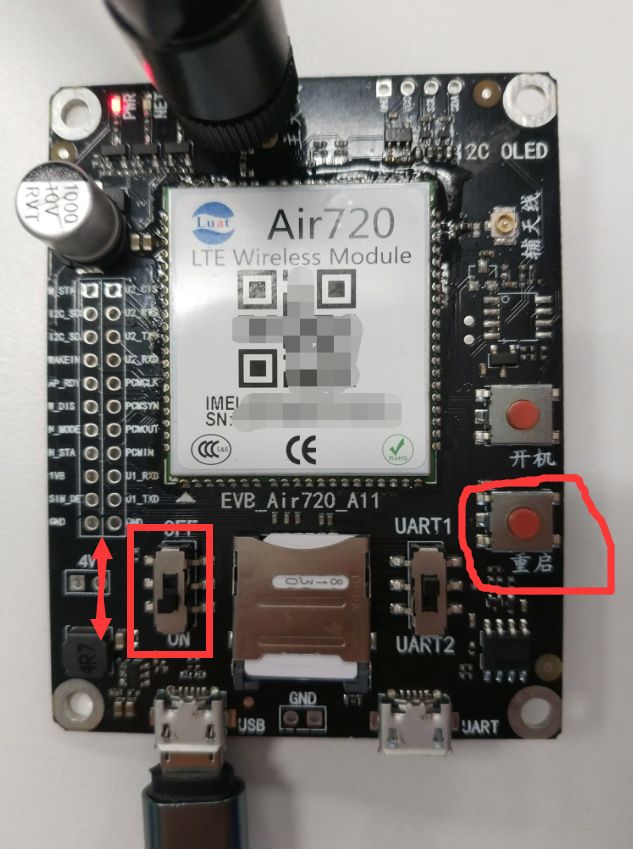

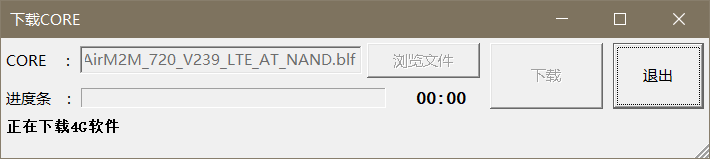

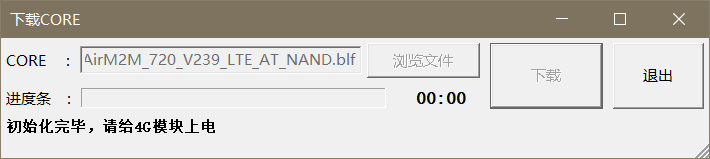

这时工具会进入下载模块，我们可以点击开发板上的“重启”按键，或者开关旁边的拨码开关，下载工具会自动开始下载：

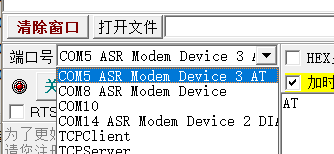

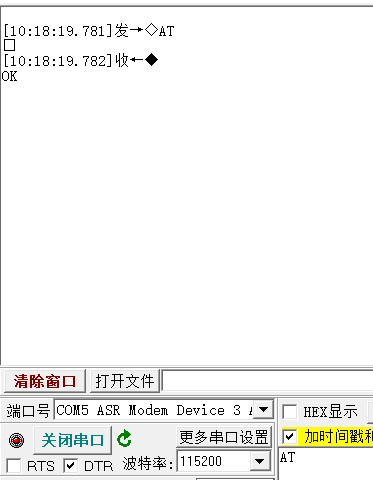

烧录后，我们可以用串口工具，通过虚拟的AT串口来进行AT操作：

同时，也可以从开发板的另一个usb引脚，将拨码改至UART2，进行AT控制：

下载Luat底层固件

打开Luatools，将在菜单栏切换为4G模式：

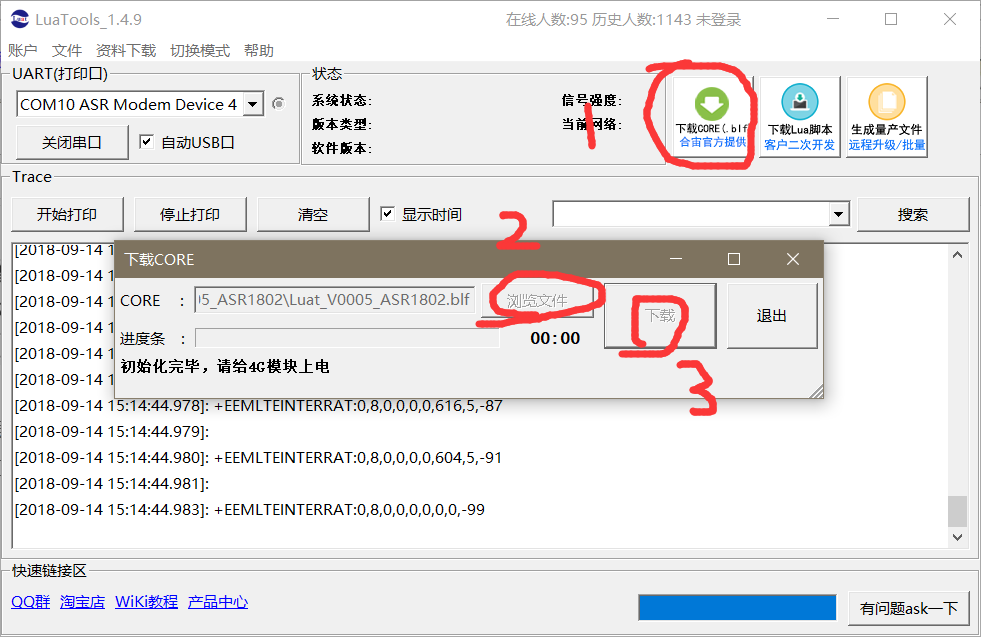

首先要先烧录blf底层文件，点击右上角的下载CORE，
选择需要烧入的底层文件(可在LuaTools x.x.x\asr1802\CORE\Luat_V0005_ASR1802\文件夹找到)，点击下载：

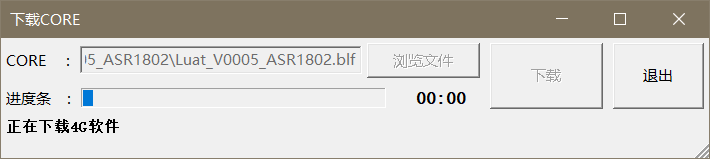

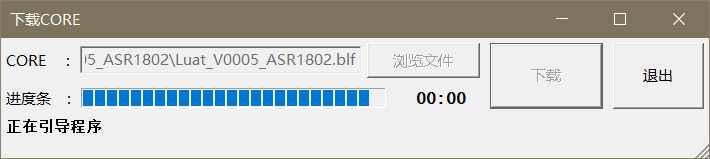

这时工具会进入下载模块，我们可以点击开发板上的“重启”按键，或者开关旁边的拨码开关，下载工具会自动开始下载：

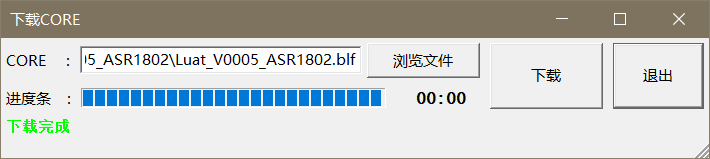

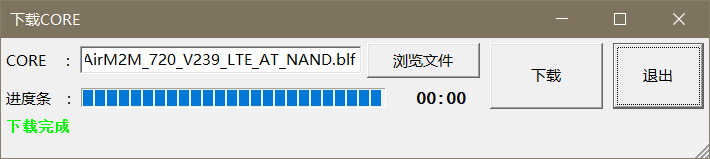

底层烧录完成。

烧录脚本文件

我们用demo文件夹中的adc举例，烧录一个完整的脚本工程：
(如果需要新建项目，千万不要在Luatool下建立项目文件夹，不然会在更新时被删掉)

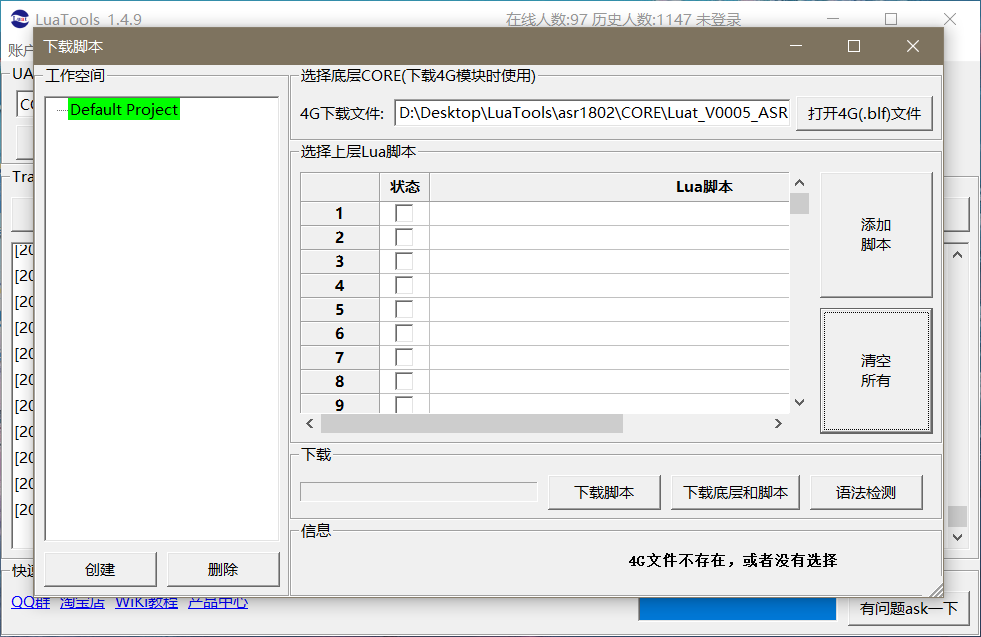

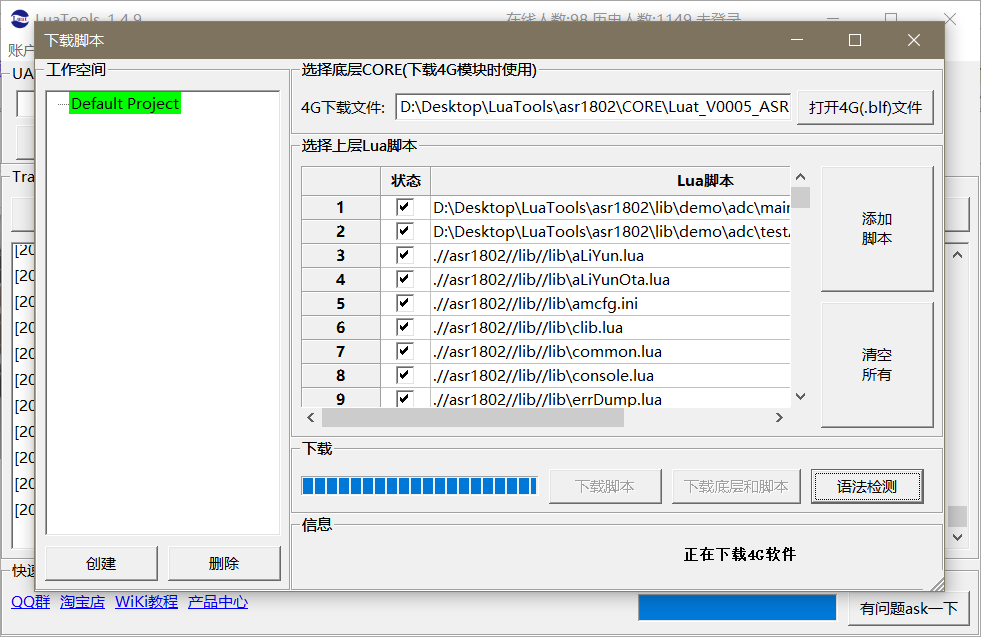

点击下载Lua脚本，先点击打开4G(.blf)文件按钮，选择之前烧录的底层文件，然后点击清空所有：

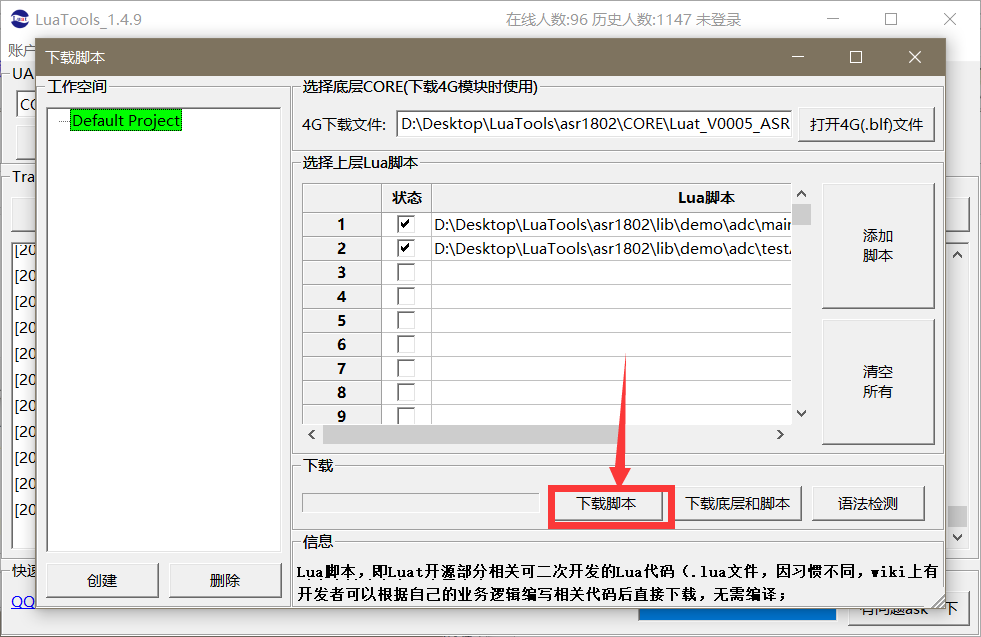

接着点击添加脚本我们把LuaTools x.x.x\asr1802\lib\demo\adc文件夹下的所有文件添加进去，点击下载脚本

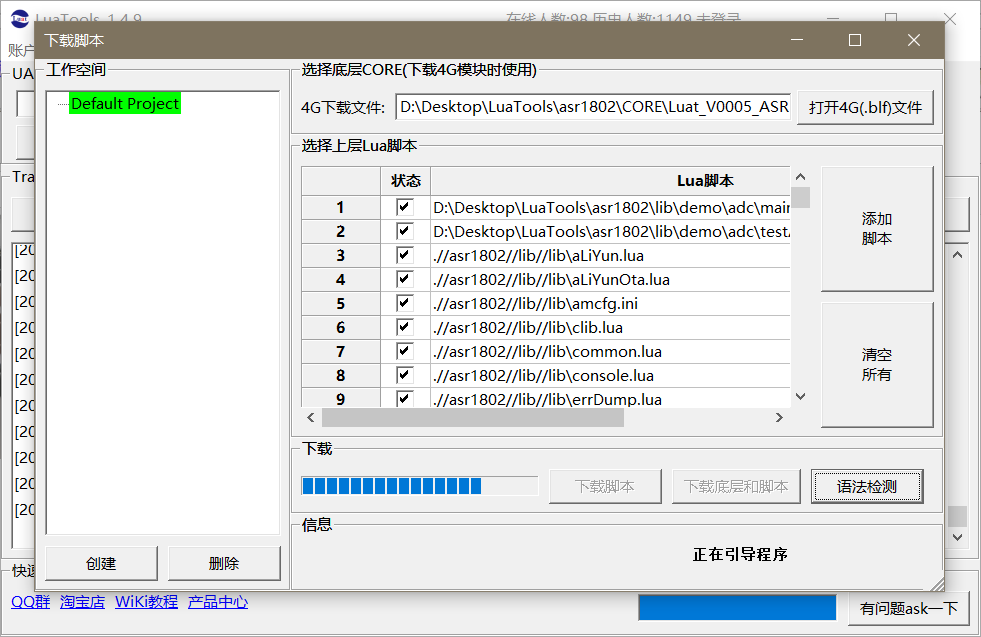

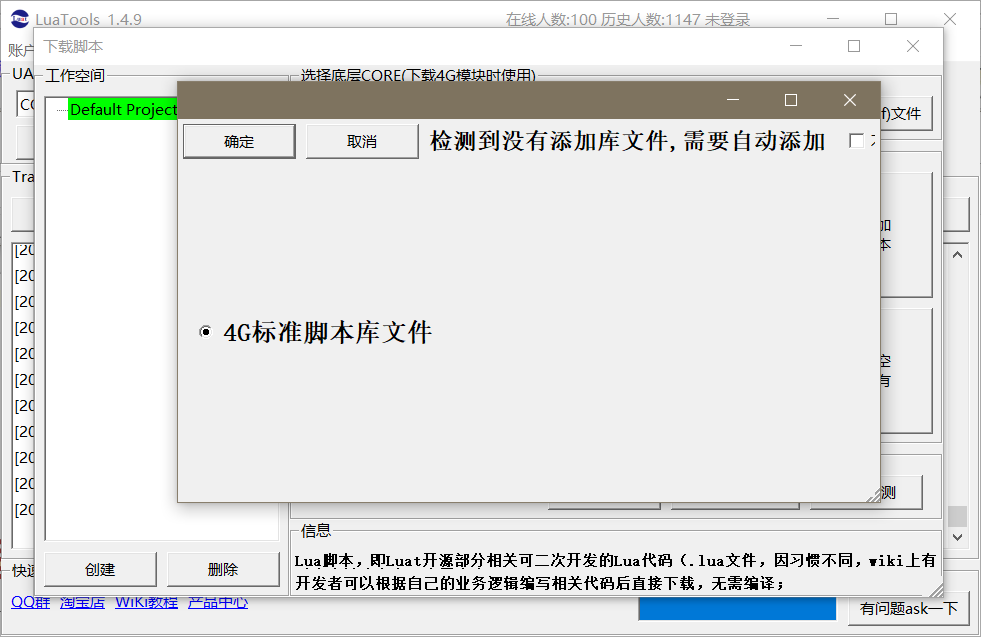

这是会由于没有添加lib文件夹内的lua库文件而弹出一个对话框，我们直接点击确定，自动补全即可：
(如果没补全，那就手动把lib文件夹的所有文件都加进去)

接着就和上面烧录固件一样了，点击开发板上的重启按键，或者开关旁边的拨码开关，下载工具会自动开始下载

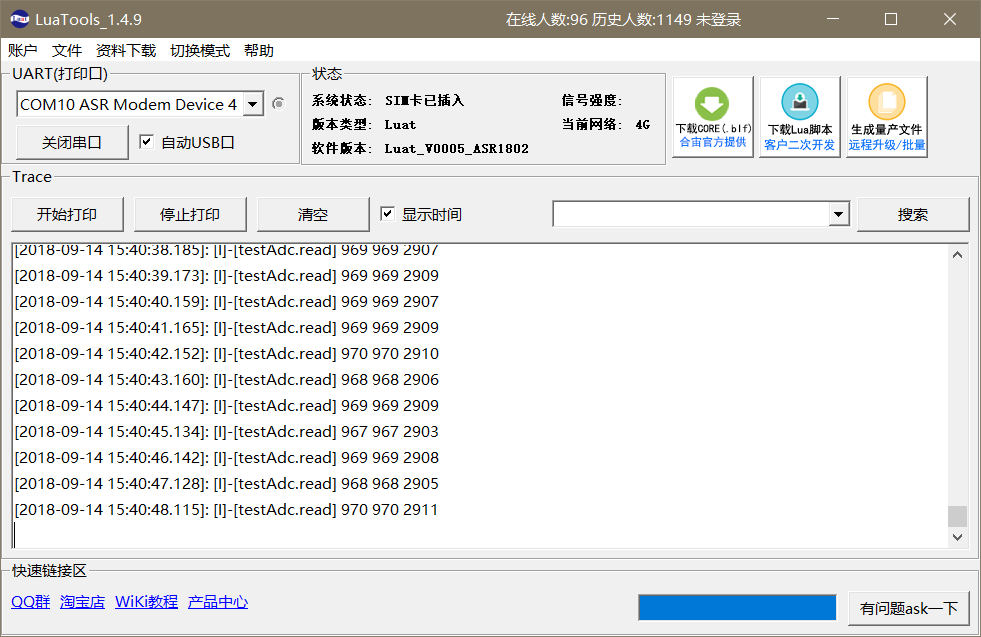

烧录完成后，关闭烧录对话框，检查一下左上角是否勾上了自动usb口，如果已勾选，等待十几秒后即可看到luatools会输出adc demo的trace：

4

烧录Wi-Fi固件

Air系列最近又出了一款Wi-Fi模块，Luatools工具也很快就添加了Wi-Fi模块烧写的功能，工具更新十分迅速。

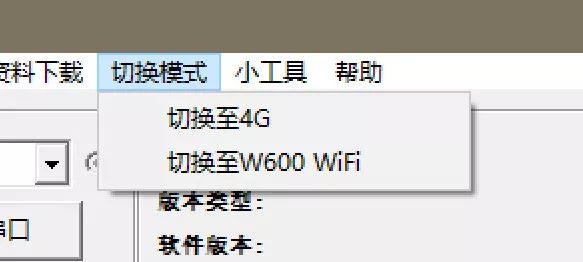

我们要使用Wi-Fi烧写工具的话，需要点击上方菜单栏处的切换模式—切换至W600 WiFi：

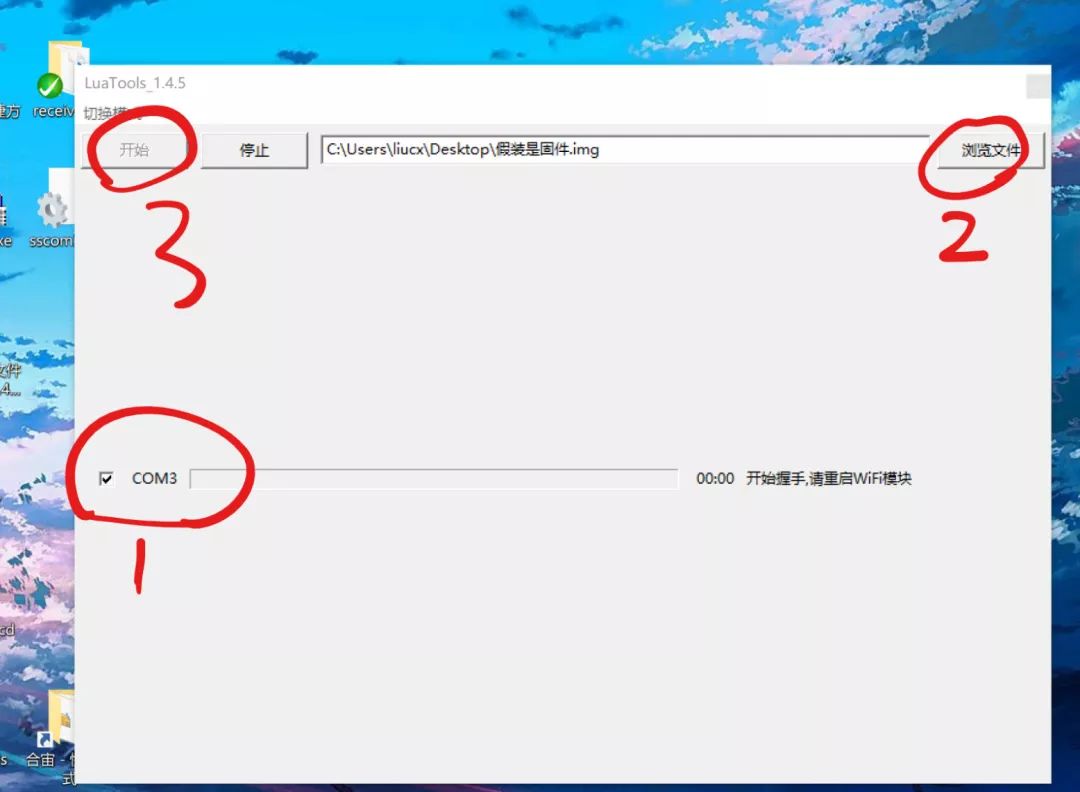

这时只需要在你需要烧录的COM口打上勾，选上要烧录的固件，点击烧录就可以了：

如果还要使用2G模块烧录，可以点击菜单栏的切换模式—切换至2G/NB-IoT切换回来。

5

小工具

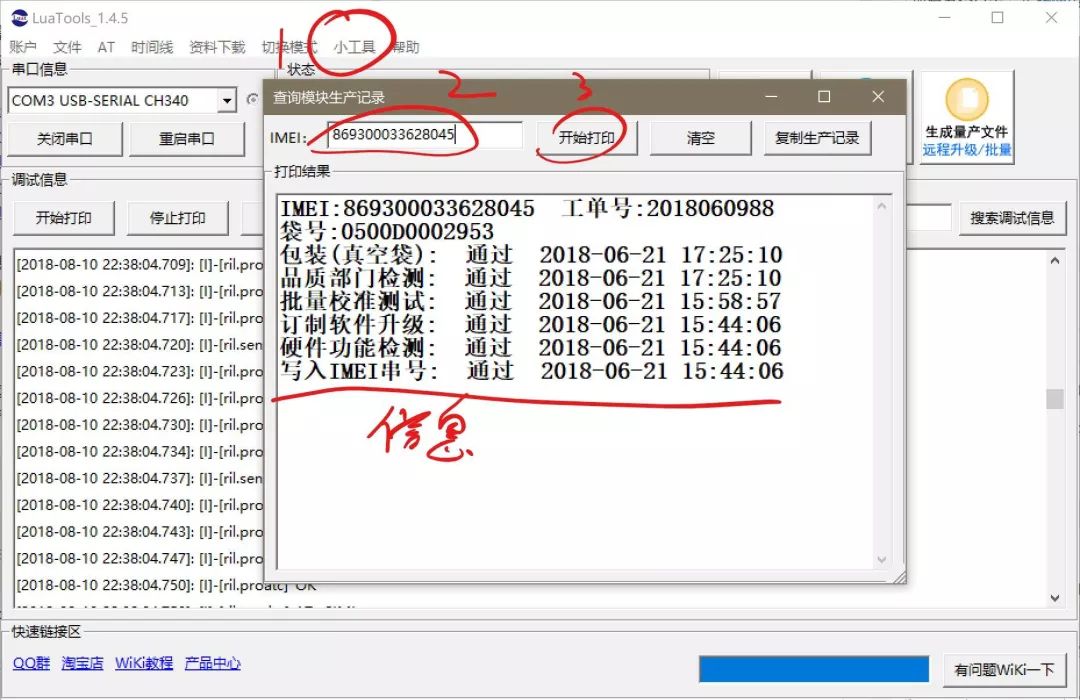

小工具这个功能也是新版本刚加上的功能，目前只有一个模块生产记录查询，如下：

今天的Luat教程就到这里了，相信你已经可以轻松上手了~欢迎留言互动，一起迈向大神之路！
