徒步天下F7说明书

高清夜视行车记录仪

产品说明

尊敬的用户：

您好！

首先非常感谢您使用我们公司的系列产品，能够为您服务是我们的荣幸！我们公司的系列产品是拥有完善保固及有服务品质的产品，很受广大顾客的好评与支持。行车记录仪面市已有数年之久，但是大多数的产品都是良莠不齐，令消费者眼花缭乱而无从下手！为什么我们公司的产品能够得到消费者的认可？因为我们有一支很强大的专业队伍，每款产品都经过专业人士测试合格方能出货。公司自创建以来，秉承“严谨、细致、认真、负责，客户至上，信誉第一，质量第一”的经营理念。我们的宗旨是：走在市场前端，开拓创新，把握先机，研发出具有强大竞争力的产品！

为确保您正确使用本公司产品，请仔细阅读本手册。手册采用图文并茂的方式，配合文字的插图详细直观地阐述产品的操作，由于产品生产日期、批次不同，说明可能会与实际使用的产品有差异，请以实物为准。

最后再次感谢您的惠顾与支持，同时也希望您在使用过程中反馈一些宝贵意见。因为这些意见，能够使我们不断地去完善产品。因为我们都呼吁安全第一，生命无价！也希望每一位驾驶员都遵守好交通规则，快快乐乐地出门，平平安安地回家！

祝各位：万事如意，事事顺心！

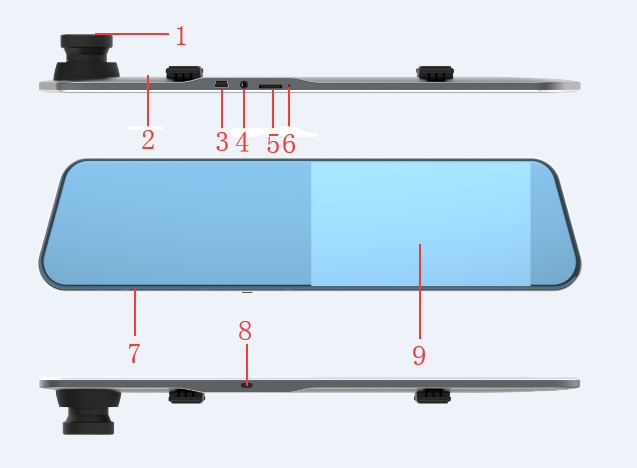

一、外观及按键功能描述(图片仅供参考，请以实物为准)

1、高清摄像镜头

2、高保真喇叭孔

3、USB充电接口

4、后拉摄像头接口

5、TF卡座

6、复位孔

7、录音孔

8、开机键

9、显示/触摸区域

1.电源键 功能一：开关机功能 在关机状态下，长按2秒钟【电源键】可开启本机电源，机器自动开始工作。 在开机状态下长按【电源键】并保持2秒钟本机自动保存录像文件及用户设置并关机。 功能二：关闭显示屏功能 在开机状态点按【电源键】机器将关闭显示屏，再次点按开启显示屏。 2.复位键 在机器死机不能正常开关机的情况下，按复位键(在机器背部R孔)，复位机器重新开机。 3.触摸TP   在使用无按键操作的情况下，可点击触摸TP代替按键。

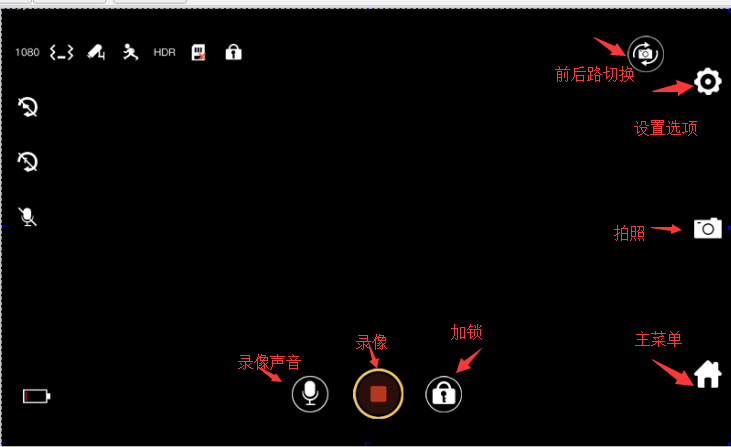

(1) 录像界面

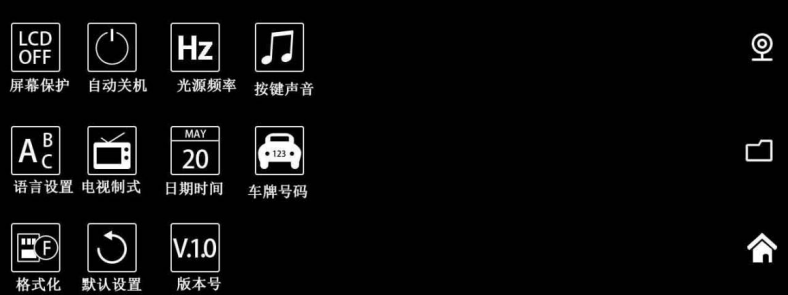

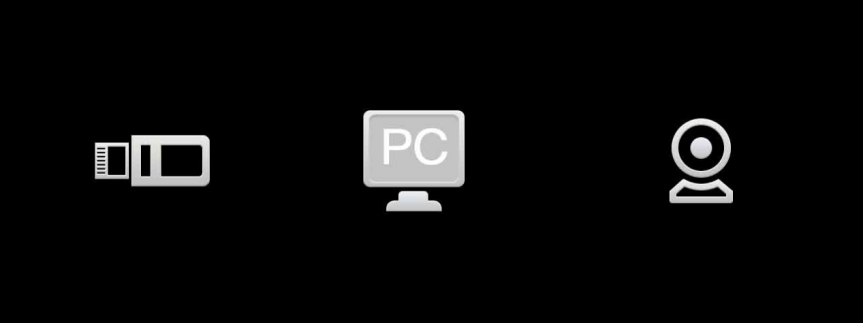

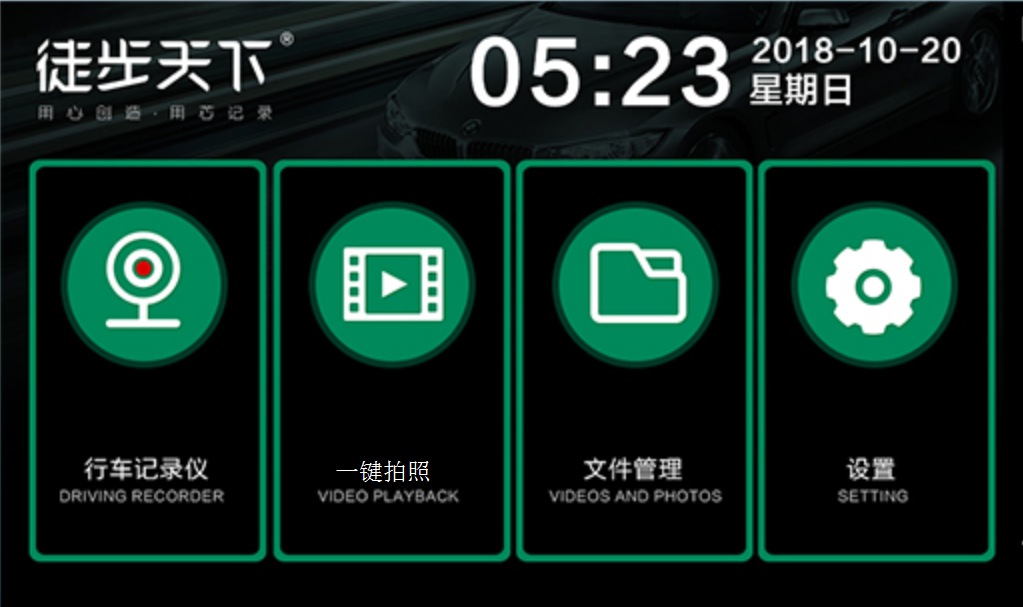

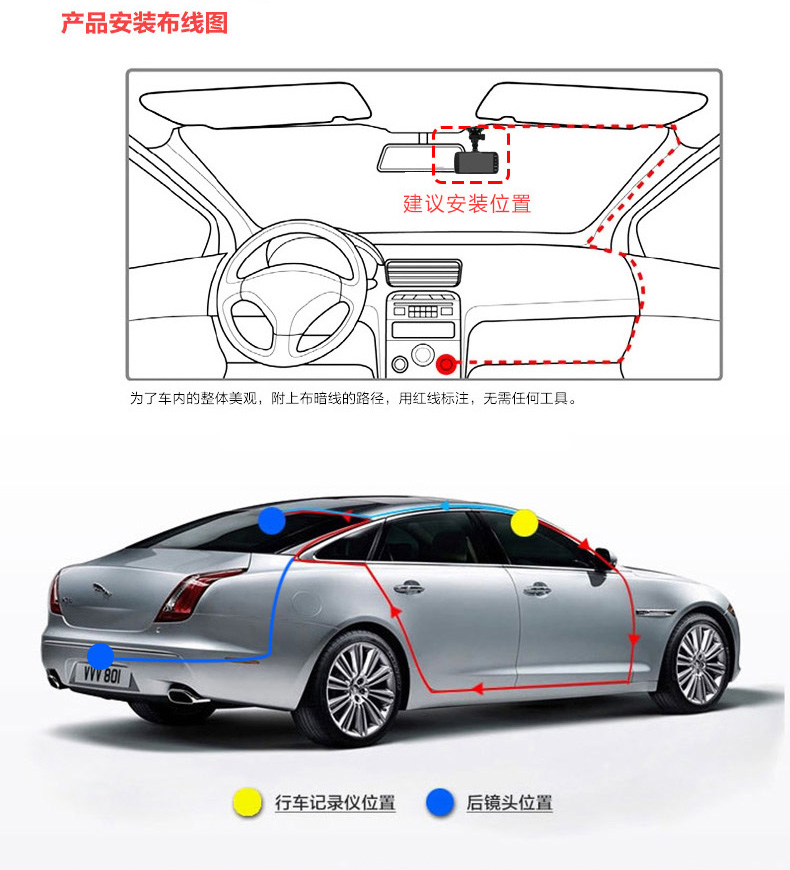

  (2)主菜单界面   (3)菜单设置界面 (4)USB模式   二、安装说明    1.关闭汽车发动机。 2.将TF卡插入记录仪卡槽中。 【注意】请使用高速TF卡(Class10)，容量不小于8G，内存卡最大支持32GB。 3.将记录仪固定于汽车的原后视镜上。 4.将车载充电器插入汽车点烟器中。 5.用充电延长线将记录仪的USB接口和车载充电器连接起来。 【注意】布线时可将充电延长线沿汽车挡风玻璃边缘敷设。 6.将后置摄像头安装在车辆后部，安装时注意方向。布线可沿车辆顶棚敷设。安装完成后将后插头接入记录仪后置摄像头接口。 7.调整镜头位置，确保镜头与地面保持水平。 8.发动引擎，检查机器是否已安装正确。 【注意】当机器安装正确，机器启动进入记录状态。请注意检查显示屏上的画面是否正常，如显示画面为倒像，请及时与我们联络。 三、功能说明

1.使用自动记录功能

启动汽车发动机，记录仪自动启动并开启记录功能，充电指示灯点亮，录像指示灯闪烁。关闭汽车发动机，记录仪自动保存记录内容并关机。记录的影像分段保存于TF卡上，当TF卡存储满后记录仪将覆盖较早前录制的影像。记录的时间段可自行在菜单中设置，范围为 1分钟/3分钟/5分钟/关闭四个档。 【注意】如果选择为“1/3/5”分钟这三个档中的任意一档时，当TF卡存储满后记录仪将覆盖较早前录制的影像；   a.如果选择循环录像“关闭”，则以3分钟一个文件进行保存，当卡满后不会继续录像。   b.前、后摄像头的录像保存于TF卡的“DCIMA”中的“1”“2”文件夹中。 温馨提示：在开机状态严禁插卡/拔卡!以免造成TF卡损坏。 2. 使用手动记录功能 按记录仪【电源键】，记录仪启动后按确认键开始录像，录像小圆点闪烁并显示录制时长。如需关机则长按【电源键】2秒，记录仪即可自动保存记录并关机。 3. 碰撞感应功能 本机内置碰撞感应器(G-sensor)，如果发生严重车辆碰撞，记录仪会锁定事故发生时的本断录像保存为一个特殊影像，同时显示屏左上角显示锁的图标。被锁定的影像不会被循环覆盖。 【提示】 碰撞感应器(G-sensor)支持灵敏度调节，可根据实际需要在设置菜单中自行更改设置。 4. 日期及时间设定 在录像或待机状态中触摸右下角菜单键进入系统设置菜单，点击进入系统设置将光标移动至设置日期选项，点击后进入时间日期设置。点击上下键调节日期和时间，按模式键切换年月日和时间光标。 【注意】为了有效记录行车安全事故的取证的日期和时间，在使用本机前请及时设置正确的时间。 5. 一键静音功能 在工作状态下，触摸录音图标屏幕上的话筒变为禁止图标，表示录像录音功能已关闭，此时记录仪只记录图像而不记录声音。再次触摸录音图标时屏幕上的话筒变为录音图标，表示恢复录音功能。 【提示】设置会自动保存，再次开机后无需设置静音功能。 6.U盘模式 将记录仪通过数据线连接计算机USB接口，屏幕显示磁盘、摄像头、录像模式、三种可选模式。点击选择磁盘选项进入U盘模式。 7.拍摄文件回放 在开机状态下触摸右下角菜单图标进入菜单选择回放模式。点击文件管理找到需要回放的文件，点击相应文件即可播放。如需退出回放模式，点击右下角菜单图标返回菜单界面选择录像模式。 8. 倒车可视 首先，必须把车充连接好记录仪，拉线摄像头上的红线连接倒车灯。插车充机器会自动启动录像状态，在任意状态下如果有倒车，会显示倒车影像。结束倒车可视后机器自动返回录像模式。 9. 停车监控 当打开停车监控功能时，在断电关机状态下，如果车有轻微振动(触发灵敏度可以在菜单中根据需要设置)，那么记录仪会自动开机录像20秒 然后关机。 10.语音声控功能 语音口令 ①我要拍照    ②打开屏幕    ③关闭屏幕     ④打开录音    ⑤关闭录音    ⑥ 查看全部 ⑦打开前录    ⑧打开后路    ⑨视频加锁 11.缩时监控                     缩时监控选项分为1s(一秒一拍)，2s(两秒一拍)，3s(三秒一拍)，正常录像为1s30帧，就是选择1s时录像30min相当于正常的1min，选择2s录像1小时相当于正常的1min，选择3s录像90min相当于正常的1min。 机器宝马降压线黑线接电瓶负极(打铁)，VCC黄线接常火电瓶正极(12V供电)，ACC红线接打火线(12V供电 )，当汽车启动后：有卡时： (1)当选择缩时监控为关时，机器正常循环录像，汽车熄火断开ACC时或是无电源ACC线时机器直接关机。 (2)当缩时监控打开时，按照正常循环录像进行，当断开ACC打火线后，5s后机器会自动关闭屏幕并语音提示进入缩时录影，重新上电或是连接ACC机器将退出缩时录影模式进入正常录像(注意：此时开机只显示开机画面0.5s后直接黑屏后屏保)。 无卡时:不会出现任何弹窗，也不会进入缩时模式。

四、产品规格

内置图像传感器	200W
屏幕尺寸	5.5英寸屏
前置摄像头	高清1296P
镜头视角	170度
录像分辨率	1920*1080, S/30帧
存储压缩方式	H.264
视频格式	MOV
缩时录影	支持(需配宝马线)
停车监控	支持
语音声控	支持
夜视功能	支持无光夜视
触摸TP	支持，单点触摸
储藏温度	-30℃~80℃
操作温度	-20℃~70℃
操作湿度	15-65%RH
储存卡容量	最大支持32GB
标准电压	DC5V/2A

注意:本产品保留设计和规格更改权恕不另行通知.

五、服务与声明

1.免责说明

行车记录仪说明书所提供信息仅供参考，用户在使用过程中 请以实物为准。若因是用本产品而导致罚款或交通意外，我公司不承担任何责任。行车记录仪视频循环录制，请用户及时保存重要资料。本产品不排除在使用过程中出现意外情况的可能，若因此而没有记录视频或图像资料，我公司不承担任何责任。购买此产品，视同已遵守此声明。

常见疑难解答

Q：记录仪不录像了？

A：1)请打开菜单，查看循环录像的开关是否关闭了；

2)本产品为高速记录仪，需要品质好的原装高速TF卡，请更换一张新的TF卡再试；

3)打开菜单，找到格式化菜单项，格式化卡再重新启动记录仪。

Q：记录仪总是自动关机？

A：1)本产品因为一直循环录像，所以需要一直连接车载电源工作；

2)本机有屏保功能，请按任意键看看是否进入屏保状态；

3)检查TF卡是否插好，本机需要接好的TF卡才能进入正常摄像工作，否则会自动关闭。

Q：死机，操作无反应了？

A：1)先将TF卡取出，按开机键确认是否能开机。

2)如还是不开机，请翻看机器后面，找到字母R孔用大头针按压一下复位孔后再按一下开机键是否开机启动；

3)如果本机正常启动，那就说明是卡的问题，接下来请将您的卡格式化一下；

4)将卡格式化后插上，如果还是有这样的情况，建议您更换一张内存卡。

Q：记录仪不能开机？

A：1)检查电源线是否正常，检查车充电源灯是否工作；

2)检查开机键是否按下起效，一般行车记录仪的电源键按下时，其工作指示灯都会变亮(工作指示灯一般为红色)；

3)拔出卡后复位机器，按下开机键，看是否开机；

4)如都不能解决问题请联系当地经销商解决。

Q：拍摄录影的时候会自动停止？

A：1)检查机器是否设置了录像循环功能；

2)检查机器的录制格式，设置一下录制视频格式，尽量节省空间；

3)请使用与SDHC相容的高速TF卡，高速TF卡会有C6和C10标志。

Q：视频图片重播的时候出现停顿或跳帧：主要原因是存储资料的时候出现的错误或者内存卡质量问题

A：1)使用格式化功能，格式化您的TF卡；

2)检查您的卡是否为水卡(台版卡)，如果是请更换为金士盾原装正版卡。

Q：影像录制后朦胧？

A：1)主要原因可能是镜头不够干净或者前挡风玻璃不够干净，擦拭镜头和洗车即可。

Q：录像噪音很大？

A：将记录仪充足电量再录制。

2.质保&保修须知

1)有条件完整保修服务正常使用状态下产生的损坏，购买后享有一年质保服务，但不包外壳更新服务，如需外壳更新服务需收费；非自然损害之人为自行破坏机身或机身上有易碎禁止拆卸贴纸损坏者，公司有权拒绝维修服务，自然损坏及故障应送回原厂维修，否则原厂享有不维修服务权利，但若更换零件者，仍应灼收零件材料费用。

2)保修期限内维修在保修期限内维修，有自然损坏需维修时看直接送交经销商或邮寄公司维修，而在本公司与归还时，会依你的保固条件寄至府上，但您未附上保修书或保修期已过，均酌收维修费用，所以务必经销商为您填妥保修书并盖上经销商章及购买日期，才不会造成日后保固上的困扰。(运送费均由客户支付)

3)保修期限外维修缺少保修凭证者，视同已经超过保修期限。如果您仍然此项服务而维修费用在人民币150元以上的，我们的工程师会通知您，你可以选择修理或不修理退还您的设备。

4)邮件送修需知，应注明故障原因，并附保修书的复印件，并写清楚您联络方式。

5)邮寄送修费用邮寄送修费用支付方式，由所有人送或送修人支付。

6)邮寄送修前检查项目，使用结实纸盒包装，交由可靠的运货公司，加值保险直接寄达公司，必须填明您的姓名，住址，固定电话或移动电话，详细说明故障事由或发生的问题。复印一份购买的收据寄保修凭证，务必复印一份否则怒难办理维修。

7)原厂在发生以下情形有权拒绝免费保修：

  1.由于客户使用不当导致机器故障或损坏；

  2.用户擅自改装或维修而发生之故障；

  3.因不可抗拒的因素或自然灾害所导致的损坏；

  4.机器的保修期限已到期；

  5.保修书上没有购买日期寄经销商盖章；

  6.维修时未附上原厂保修；

  7.从网站拍卖所得；

  8.其他费用支付保修期限内。

3.保修条款

 1)商品自出售之日7天内包换(产品完好无损，无划痕)，一年保修。

 2)保修服务只限正常使用下有效，不包括人为损坏。

 3)不正常的操作，造成机器的损坏，返修时收取更换材料成本费。

 4)自行拆机，损坏标签违反国家返修调例的，不属于保修范围。
