几何修复_SolidWorks输入几何体的修补、编辑的方法与流程

1、修补与编辑模型

有以下几种方法用来修补(封闭)输入的曲面:

1)改变输入的类型——一般来说会有不止一种的转换格式类型，假如其中一种得不到满意的结果，可以尝试使用另外一种格式。

2)改变精度——个别系统的输入方法允许调整其缝合精度。当输入的数据精度超出系统默认精度范围之外时，通过降低默认精度，可以使模型自动被缝合起来。

在某些情况下，用来输出的CAD 系统中模型可以设置成高精度，以便于该模型数据导入至其他CAD 系统中。

3)输入为曲面——假如自动修复不能够形成一个实体，则将该模型输入为曲面，然后修补其中的错误面，缝合、加厚，最后生成一个实体。

4)延伸曲面——当现有曲面太短以至于不能与相邻面接合时，可以延伸该曲面至缝合操作允许的范围之内。

5)剪裁曲面——曲面超出部分可以于工进行剪裁。

6)删除曲面——有些曲面很难去进行修补，那么可以直接删除这个问题曲面，然后用另一个更为合适的面来替代该删除面或用曲面建模工具来进行修补。

7)填充曲面——【填充曲面】命令可以创建平面或者非平面的面片来封闭模型缺口。

2、几何输入的操作流程

当用户将一些遗留数据导人至SolidWorks 中时，会出现很多的情况。一般来说，可以参照以下的操作流程:

1)尽量使用那些有利于数据转换的选项，包括输出系统以及接收系统中的选项。

2)运行【输入诊断】进一步清理输入的数据。

3)在SolidWorks中手工填充、修补存在的裂缝缺口，并最终缝合生成实体。

3、输入几何的修补编辑流程

在SolidWorks 中输入实体模型的步骤如下:

1)输入——通过转换器直接读取其他CAD 软件文件格式或者中性格式的数据。

2)缝合——输入文件生成一个单一实体的过程中，缝合是一个很重要的步骤。在输入操作中，SolidWorks选项一般默认设置为尝试缝合各个输入面并自动生成实体。

3)新建文件——用户可以自己指定文件模板，也可以使用系统默认的模板，相关选项可以在【工具】/【 选项】/【 系统选项】/【 默认模板】处设定。

4)诊断——假如SolidWorks不能够自动缝合各个输入单元并生成实体，有几个诊断工具可以用来检测问题，如"输入诊断"、"重建时验证"(耗资源，临时用)、"检查"。

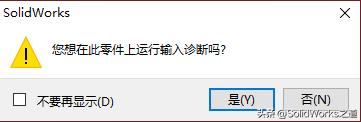

在如下图所示的"输入诊断"对话框中，可以选择【否】，也就是暂不运行输入诊断。假如之后又想运行输入诊断命令了，可以在右键单击输入特征然后在快捷菜单中选择【输入诊断】。

***注："输入诊断"仅在特征树中只有输入特征这一个特征时才可用，如添加了其他特征则无法调用(从菜单中消失)。***

假如选择了【不要再显示】，那么系统的自动提示将不会再出现。解除的提示信息将在【工具】/【 选项】/【 系统选项】/【 高级】中列出，如果需要还可以恢复。

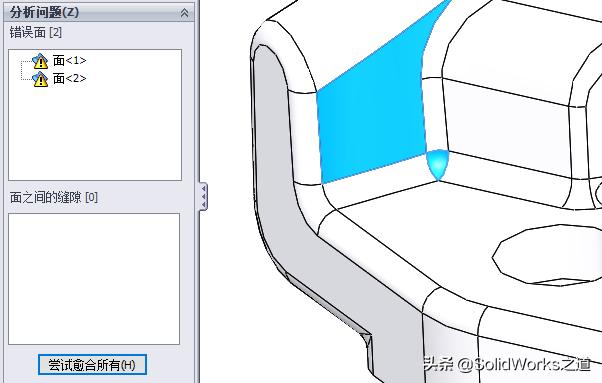

5)愈合——【输入诊断】命令提供的工具可以自动修复几何体中存在的问题。假如自动修复未能成功或者只修复了其中的部分错误，用户也可以手动创建那些影响缝合操作的丢失面，并且修复几何体。

4、利用 FeatureWorks识别特征

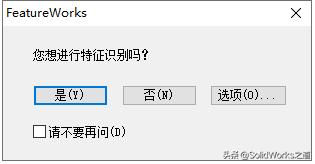

输入的几何体在经过输入诊断和修补后会形成一个实体，这时大多数输入的实体其特征树上仅包含了一个特征，系统通常会提示你进行"特征识别"，而利用FeatureWorks可对实体所包含的特征进行识别并将零件转化成多个单独特征。一般来说，对于形状偏简单、规则零件和日常消费品零件，FeatureWorks圣前者的特征识别成功率会更大些。这里只做以FeatureWorks作一个抛砖引玉的介绍，后续会出文章专门介绍，读者也可参看相关帮助教程等资料。

软件版本13SP5
