国家制图标准规定图纸幅面和格式(GB/T 14689-1993)有：A0、A1、A2、A3、A4等五种规格。它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。绘制技术图样时，应优先采用这五种规定的基本幅面。必要时允许加长幅面， 也允许以基本幅面的短边的整数倍加长幅面。CAD字体大小和标注要求

2.3 字体

在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。字母和数字A型和B型两种。A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。字母和数字可写成斜体和直体。斜体字的字头向右倾斜，与水平基准线成75。图样上一般采用斜体字。 GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比

GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。现行技术制图和机械制图国家标准中均未有相应的内容。

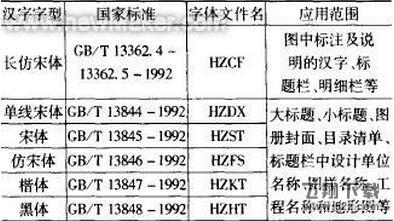

表5 字体选用范围

在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。.使字为斜体。汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。字体的高度在Height栏中设置，高度值应从国标规定的字高公称尺寸系列中按照表3选取。

2.4 图线

GB 4457.4―84中规定工程制图的图线分为粗、细两种。画图时，粗线的宽度b应按图形的大小和复杂程度在0.5～2mm范围内选定；细线的宽度约为b/3。粗线的宽度一经选定，各种细线的宽度也就随之而定。图线宽度的推荐系列为0.18mm，0.25mm，0.35mm， 0.5mm， 0.7mm， lmm， 1.4mm， 2mm (0.18mm的图线宽度尽量避免使用)。图线有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线，共八种，其中粗实线和粗点划线的宽度为b，其余为b/3。  GB/T 18229共规定了CAD基本线型，变形的线型和图线颜色三项内容。除了图线颜色一项与现行标准不同外，其他内容均相同 。图线颜色指图线在屏幕上的颜色，它影响到图样上图线的深浅。图线颜色选配得合适，则相应图样的图线就富有层次感，视觉效果就比较好。因此，GB/T l8229和GB/T 14665对图线颜色都有明确规定，但它们的规定是有所不同的(见表6)。

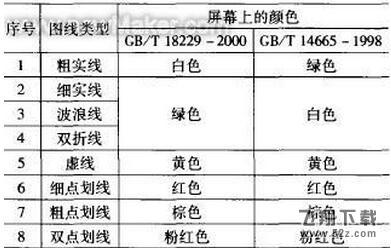

表6 GB/T 18229和GB/T 14665图线颜色对比
