ST-link v2使用SW模式烧录代码

1：目的

在某些开发板上没有引出ST-link完全适配的的20帧排线，可以通过连接SW模式，使用4根线来完成烧录操作

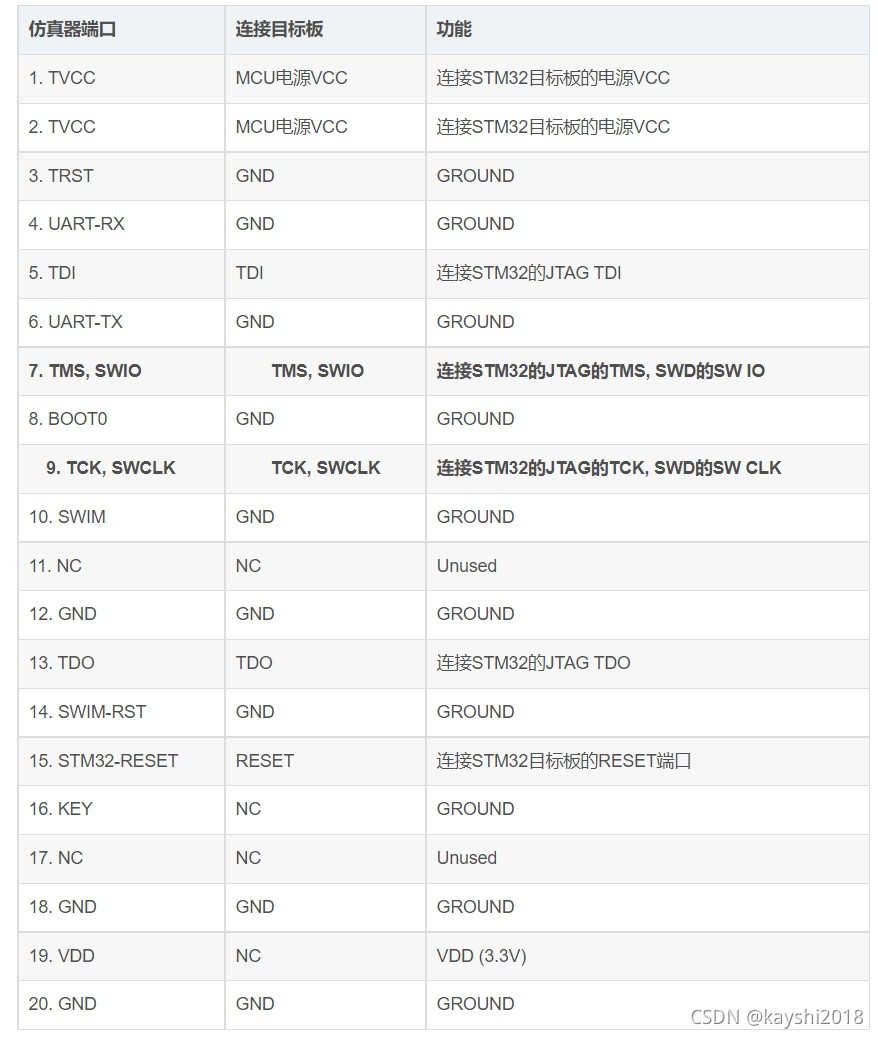

2：ST-link的引脚含义

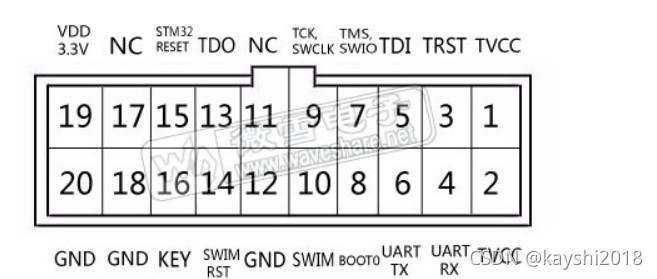

3：ST-link v2 对应引脚编号的位置

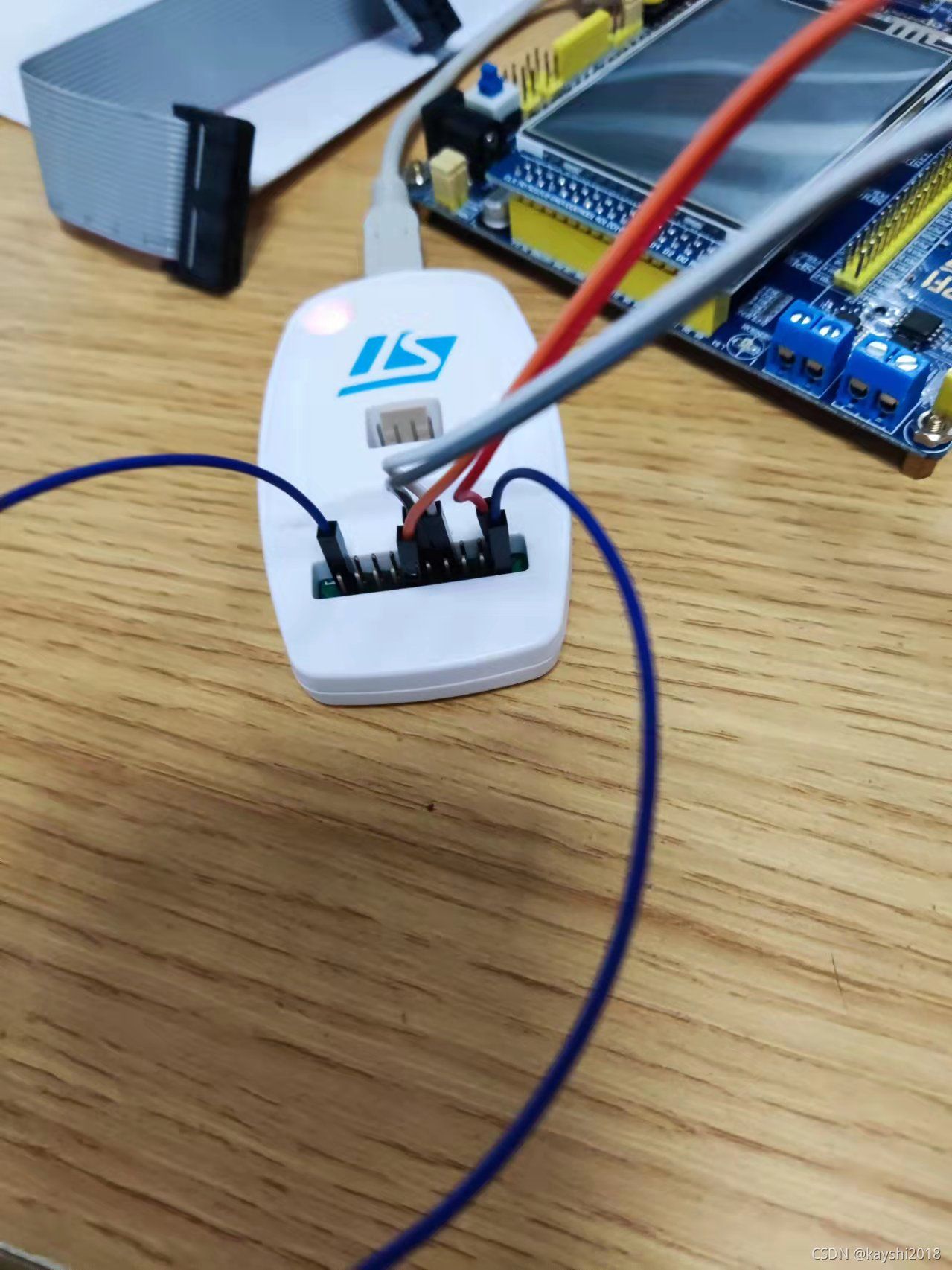

4：连接排线

使用SW模式，要用VCC， SWCLK， SWIO， GND所以使用 1， 7， 9， 12这几个脚就可以。

注意：1引脚默认是不供电的，名为TVCC，实际是Target VCC，就是说这个脚是接到目标芯片的IO轨电源上，用来检测IO顺从电压以确保信号的兼容性。因为debug工具不知道你的单板上IO供电电压到底是多少，所以需要检测一下，然后做出相应的调整，而不是通过这个接口给目标单板供电。

如果你必须要通过1号供电还是有办法的，在这20个引脚中，只有19能输出3.3v。所以将19 通过杜邦线与2 接在一起，1引脚就会有3.3v的电压，就能达到供电的效果。之所以会这样，应该是1和2在电路板上是连在一起的。

你可能会想，那直接把19接在板子的VCC上进行供电不就行了，就不用接1了。这么做是不行的，1不接你的ST-link是无法检测到目标芯片的。

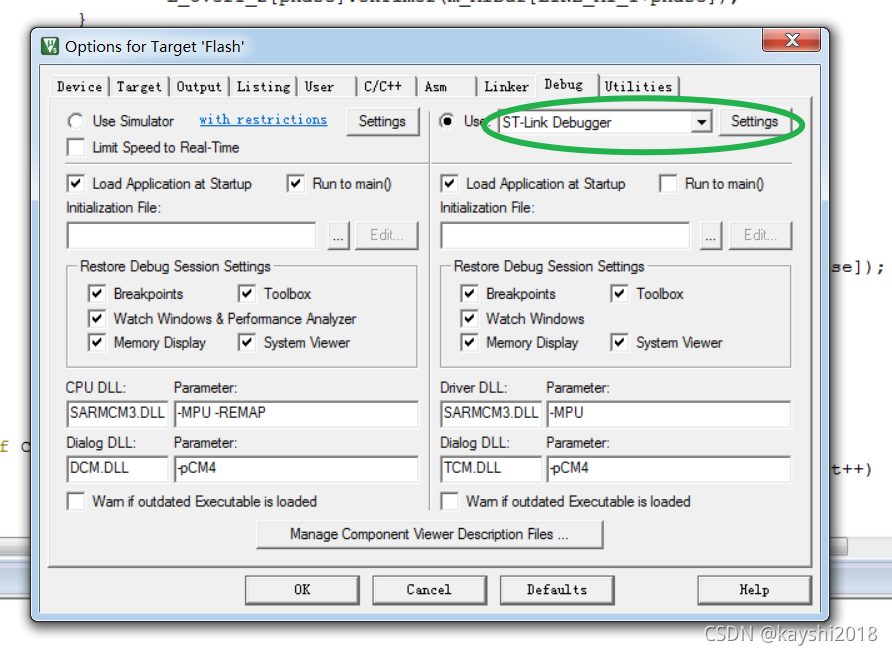

5：修改debug 的配置

点击setting 设置为SW模式，最大速度可以设置为4M，然后就可以烧录了
