曲线造型一直以来就是建筑设计中最为灵动的部分，变化多端的造型艺术，丰富我们的设计作品。
犀牛Rhino早些年一直应用在工业设计专业，擅长于产品外观造型建模，但随着程序相关插件的开发，应用范围越来越广，近些年在建筑设计领域应用越来越广，Rhino配合grasshopper参数化建模插件，可以快速做出各种优美曲面的建筑造型，其简单的操作方法、可视化操作界面深受大家的欢迎。另外在珠宝、家具、鞋模设计等行业也应用广泛。

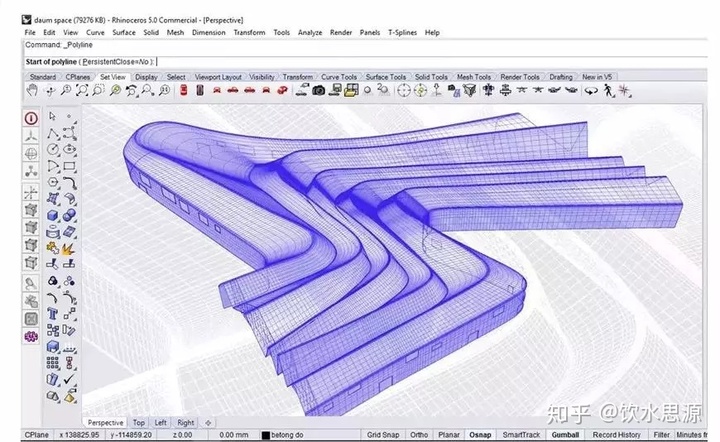

我们熟知的扎哈事务所，他们是用犀牛Rhino，制作曲面模型，因为它可以简单高效解决室内曲面建模难题。
今天克瑞斯就来科普聊聊，犀牛Rhino在曲面空间建模的过程中有哪些常用的技巧和手法。
01

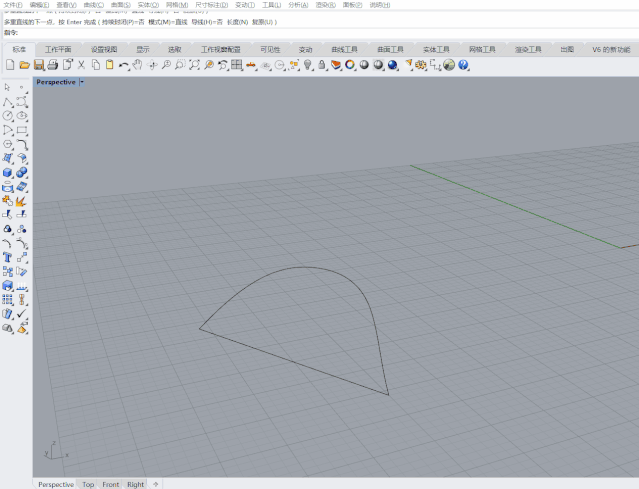

ExtrudeCrv 挤出曲线
ExtrudeCrv在命令行里有双向的选项，输入该命令回车之后，先点击命令行里的，然后选择你要挤出的曲线。
02

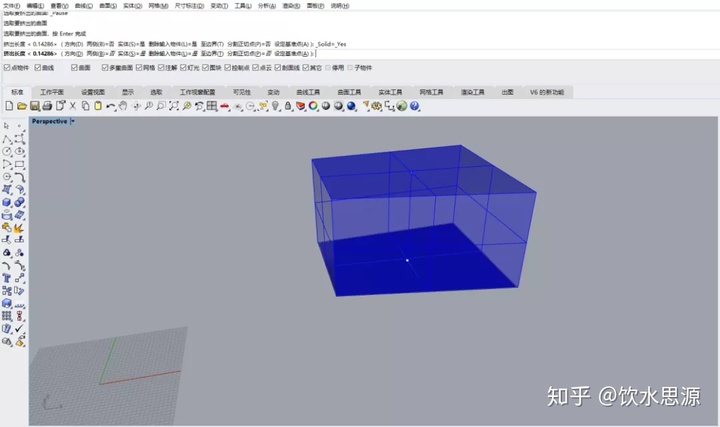

ExtrudeSrf 挤出曲面
ExtrudeSrf执行该命令：选取一个曲面—设定距离——按Enter完成命令(再点击命令的过程中，如需改变挤出方向或是否实体，需提前在命令中点击）。
03

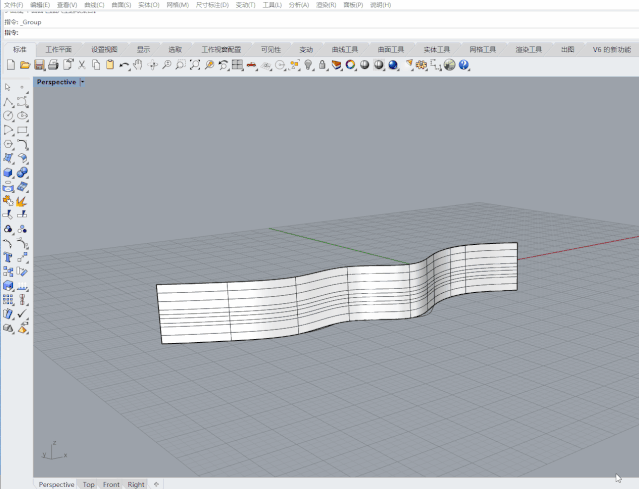

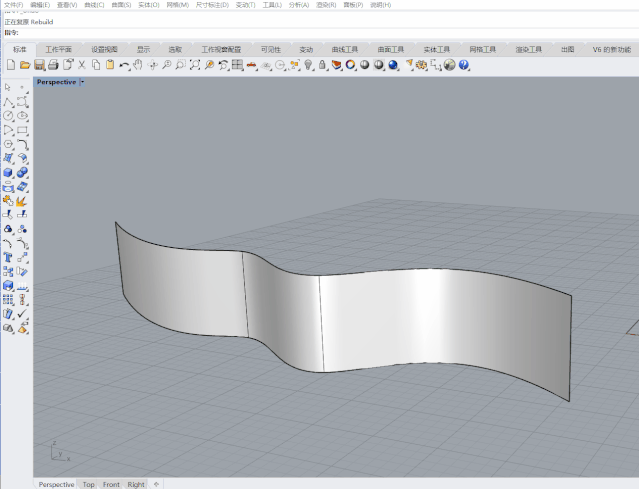

Rebuild 重建曲线曲面

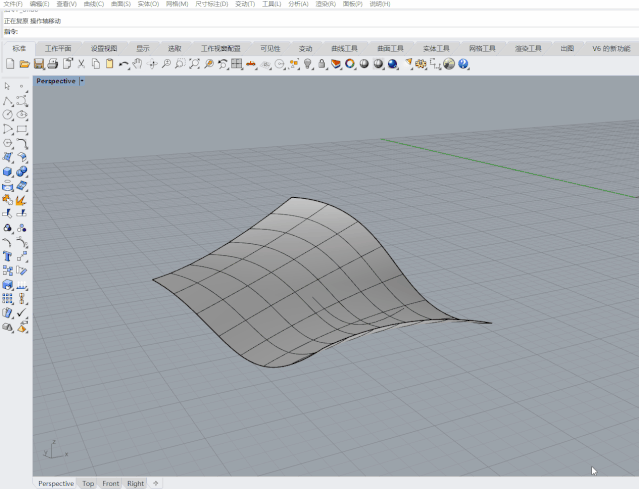

Rebuild重建模型可以对曲面进行重建，通过输入的UV值可以控制重建曲面的控制点数量，重建后可以通过编辑曲面上的控制点，对曲面进行调整。
04

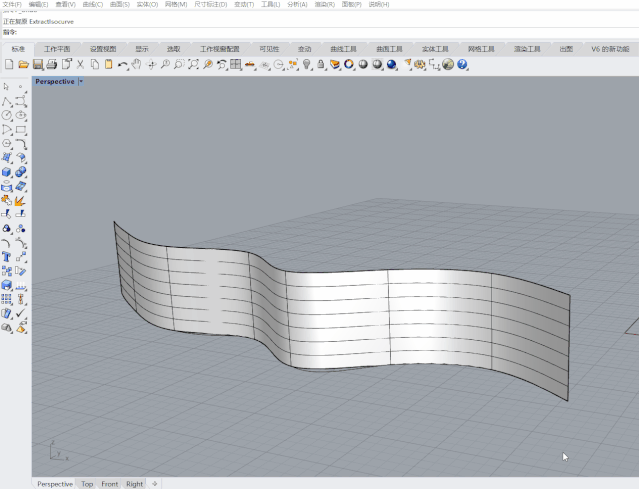

ExtractIsocurve 抽离指定位置结构线
ExtractIsocurve通过该命令，可以在曲面的U/V方向上添加曲面的控制线。
05

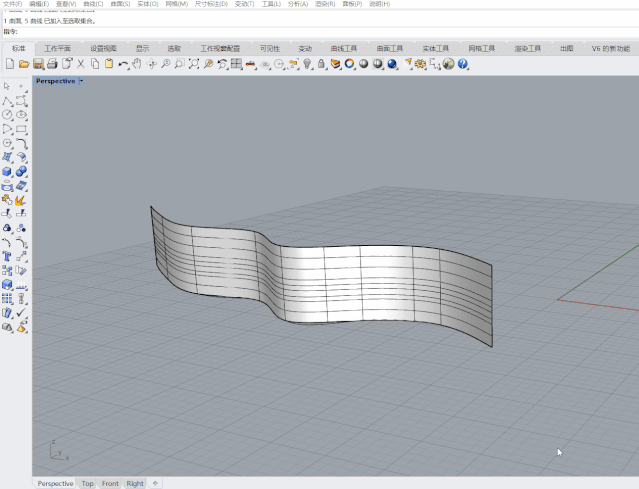

SoftEditSrf 柔性移动曲面
SoftEditSrf 命令可以实现通过拖拽曲面上的控制线来改变其形状，UV方向上的数值越大，曲面的变形越大。
06
Pointson 打开控制点编辑
Pointson通过该命令可以打开物件上的控制点，通过拖拉控制点，实现对物件进行形态上的编辑。
07

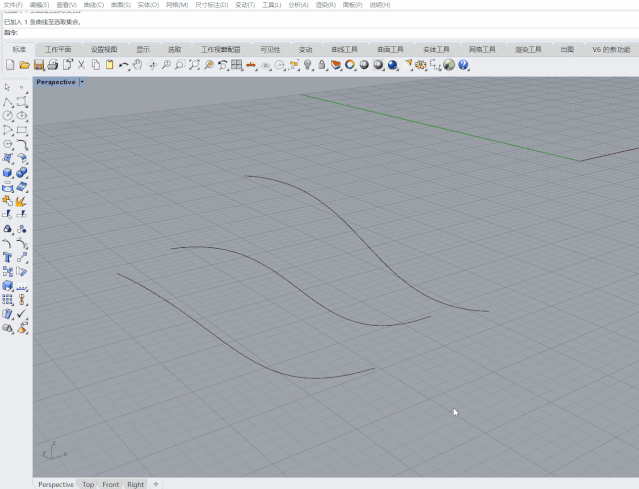

Loft 放样
Loft命令用于快速建立曲面，依序选取要通过的断面曲线，开放的断面曲线需要点同一侧，封闭的断面曲线可以调整曲线接缝。
08

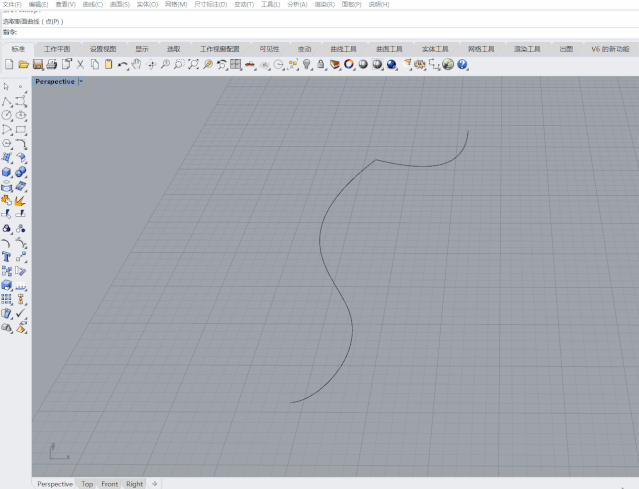

Sweep1 单轨扫掠
Sweep1通过绘制曲面的一条边缘和它的生成弯曲路径来建立曲面，输入该命令后，首先点击曲面生成的路径，再点击曲面的边缘曲线，完成曲面的生成。
09
Sweep2 双轨扫掠
Sweep2双轨生成曲面，需要绘制曲面的两条路径和一条边缘，这种方法可以更加精准地完成曲面建模。输入命令后，首先点击两条曲面的路径，再点击曲面的一条边缘，完成相应的曲面建模。
10
NetworkSrf 从交织曲线建立曲面
NetworkSrf命令实现需要三条或三条以上的封闭曲线，输入该命令后，选择封闭曲线，即可快速生成曲面。
11
PlanarSrf 以封闭的平面曲线为界建面
PlanarSrf命令可以用于以一条或数条可以形成封闭的平面区域的曲线为边界，建立平面。
12

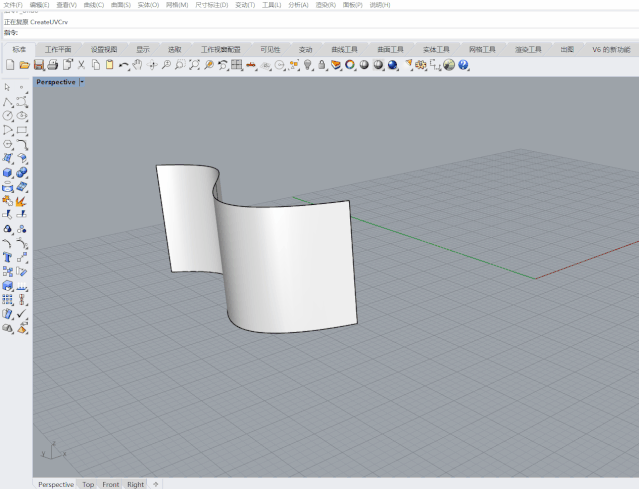

CreateUVCrv 将曲面边界投影至平面
CreateUVCrv将曲面的原始边界对应至世界xy平面，即把曲面拍平，以平面化的形式呈现。
13

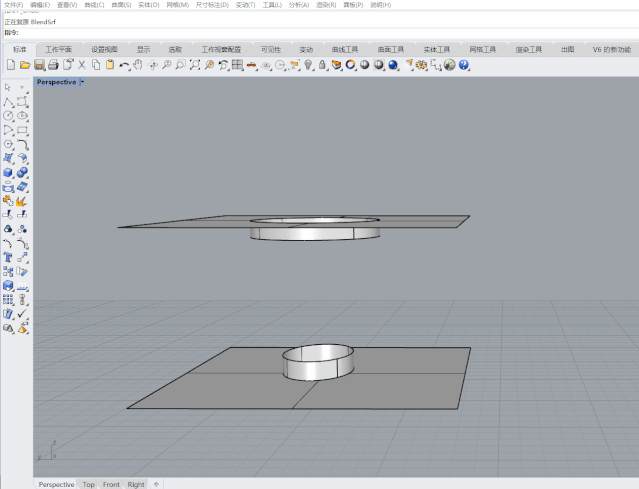

BlendSrf 混接曲面
BlendSrf使用该命令，可以在两个曲面之间建立混接曲面。
14

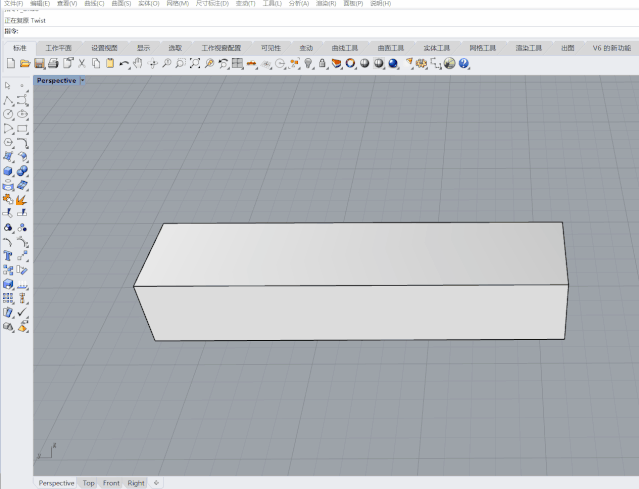

Twist 扭转
Twist输入该命令后，选定想要扭转的模型的起始点和终点，然后指定扭转路径和角度就可以完成扭转动作。
15

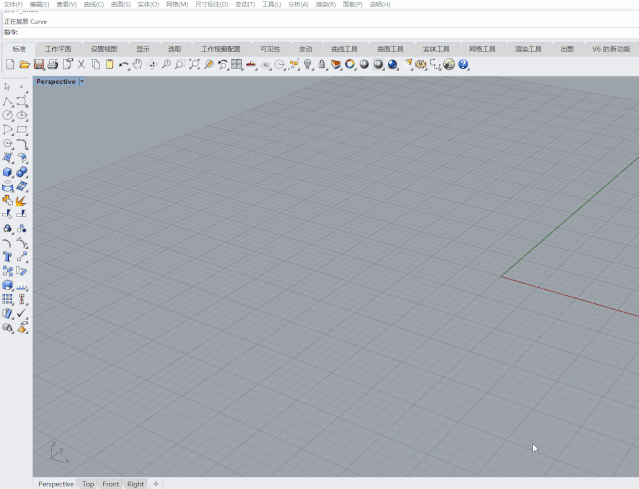

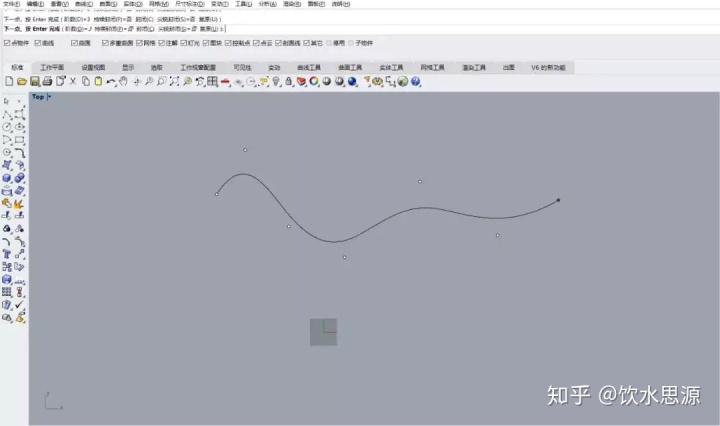

Curve 曲线
Curve执行该命令，指定曲线的起点—指定下几个点—按Enter完成曲线，选中曲线后，移动控制点，即可调整曲线形状。
