简介：本资料集介绍了一套基于Matlab的源码，旨在模拟石墨烯的能带结构并分析其布里渊区特性。石墨烯是一种具有高速电子迁移率和出色机械强度的二维材料，而布里渊区则是一个描述电子波矢空间的关键概念。通过Matlab模拟，用户可以计算不同波矢下的电子能量，并绘制能带图来理解石墨烯的电子性质。本资料集提供了深入理解石墨烯物理特性以及提升编程和数值模拟能力的机会。

1. 石墨烯材料特性

石墨烯作为一种新型二维材料，自2004年被发现以来，因其卓越的物理和化学性质而成为研究热点。石墨烯最显著的特性之一是其单原子层的厚度，它由sp^2杂化的碳原子以六边形蜂窝晶格形式排列构成。这种特殊的结构赋予了石墨烯极高的电子迁移率，使其在室温下表现出接近光速的电子传输能力。

石墨烯还表现出优秀的机械性能，其杨氏模量高达1 TPa，是已知材料中最高的，且具有超过钢铁数十倍的强度。同时，石墨烯还是透明的，并且具有极高的热导率。这些优异的特性使其在电子器件、能源存储、复合材料等领域具有广阔的应用前景。

然而，石墨烯的零带隙特性限制了其在半导体领域的应用。针对这一挑战，研究人员通过多种手段对石墨烯进行改性，例如构建石墨烯纳米带、引入杂质或制造石墨烯量子点等。这些策略能够在一定程度上开启石墨烯的带隙，进而调控其电子性质，以适应不同的应用场景。

2. 布里渊区概念与分析

2.1 布里渊区的基本定义

2.1.1 布里渊区的物理意义

布里渊区是固体物理中的一个概念，用于描述晶体中电子波矢空间的分区。它在确定晶体电子结构方面起着核心作用。布里渊区的边界是由晶体的倒易点阵构成的，而这个倒易空间相对于实际的物理空间，可以看作是电子波矢的“范围”。在布里渊区内部，电子的性质被周期性势场所影响，而外部则可以认为电子的波函数是衰减的。

2.1.2 布里渊区在晶体结构中的作用

布里渊区不仅在理论上定义了电子的动量空间分区，还在实验上对晶体的电子能级和电子态密度有着直观的表示。在布里渊区的边界上，电子态的性质往往会发生显著变化，比如出现能带的禁带或者导带。因此，深入研究布里渊区的形状和大小，可以帮助物理学家和材料科学家更好地理解晶体的电子行为，以及如何通过材料设计来调控其电学性能。

2.2 布里渊区的分析方法

2.2.1 第一布里渊区和高阶布里渊区

第一布里渊区是布里渊区中最简单、最基本的区域，它直接包围着倒易空间的原点，并且拥有最大的对称性。对于布里渊区的深入分析，往往需要考虑高阶布里渊区，即紧邻第一布里渊区的其他区域。高阶布里渊区的引入，可以提供额外的动量空间信息，有助于更准确地描述电子态的细节。

2.2.2 布里渊区边界与电子态密度

电子态密度（DOS）描述了单位能量和单位体积内电子状态的数量。布里渊区的边界对DOS有着直接的影响，特别是对于能带结构的计算。边界上的态密度往往会产生峰值，这些峰值与晶体的电子结构和电子传输特性息息相关。通过分析这些峰值，可以得到晶体材料的电子能带结构，从而对材料的电子性质进行深入理解。

graph TD
    A[开始] --> B[确定晶体的倒易点阵]
    B --> C[构建第一布里渊区]
    C --> D[分析高阶布里渊区]
    D --> E[计算电子态密度]
    E --> F[分析DOS峰值]
    F --> G[导出电子能带结构]
    G --> H[理解电子性质]

为了更深入地理解布里渊区的概念，我们可以借助软件工具进行可视化分析。下面给出一个简单的Matlab代码示例，用于绘制一个二维晶体的第一布里渊区：

% 假设我们有一个二维晶体的倒易点阵
% 这里的倒易点阵由三个向量a1, a2, a3构成
a1 = [0.5, 0.5];
a2 = [-0.5, 0.5];
a3 = [0, sqrt(3)/2];

% 使用Matlab的plot函数绘制第一布里渊区
figure;
hold on;
plot([0, a1(1)], [0, a1(2)], 'r');
plot([0, a2(1)], [0, a2(2)], 'g');
plot([0, a3(1)], [0, a3(2)], 'b');
plot([a1(1), a2(1)], [a1(2), a2(2)], 'r--');
plot([a2(1), a3(1)], [a2(2), a3(2)], 'g--');
plot([a3(1), a1(1)], [a3(2), a1(2)], 'b--');
axis equal;
grid on;
xlabel('x');
ylabel('y');
title('第一布里渊区');
legend({'a1', 'a2', 'a3', 'a1-a2', 'a2-a3', 'a3-a1'}, 'Location', 'Best');

在上述代码中，我们通过绘制向量a1, a2, 和a3来表示二维晶体的倒易空间，并用这些向量来定义第一布里渊区的边界。代码的最后，我们添加了坐标轴、网格线、坐标轴标签和图例，以便更清晰地展示布里渊区的结构。这个简单的示例可以帮助我们开始理解和可视化布里渊区。

3. 能带结构的定义与重要性

3.1 能带结构的理论基础

能带理论是固体物理学中的一个基本理论，它解释了在固体材料中电子的能量分布。在固体中，原子相互作用形成电子能级，当大量的原子组成晶体时，这些能级分裂并形成能带。

3.1.1 能带结构的基本概念

能带结构可以被视为一系列分隔的能级，这些能级是由于电子之间的相互排斥作用以及电子与原子核的吸引力共同作用的结果。在这些能级中，电子可以占据的位置称为能态。在实际材料中，电子的能量并不连续，而是形成了一定范围的能量区域，即为能带。

电子能够填充的最低能带称为价带，而电子未能完全填充的能带称为导带。当电子从价带跃迁到导带，就有可能导电。能带理论描述了电子的这些行为，并提供了理解材料导电性质的基础。

3.1.2 能带理论的物理原理

能带理论的物理原理是基于量子力学。在量子力学中，粒子（如电子）的性质可以通过波函数来描述，波函数的平方给出了粒子在某位置出现的概率。当大量原子靠近并形成晶体时，原子的电子波函数相互重叠，形成一系列允许的电子能态。

这些能态按照能量高低排列，形成连续的能带。电子从价带中的激发状态跃迁到导带中空缺的能态，提供了导电的途径。这样的电子跃迁受到电子能带结构和温度等因素的影响。

3.2 能带结构在材料科学中的应用

能带结构在材料科学领域中具有非常重要的应用。通过对材料能带结构的分析，科学家和工程师能够预测和控制材料的电子和光学性质。

3.2.1 能带图与电子性质的关系

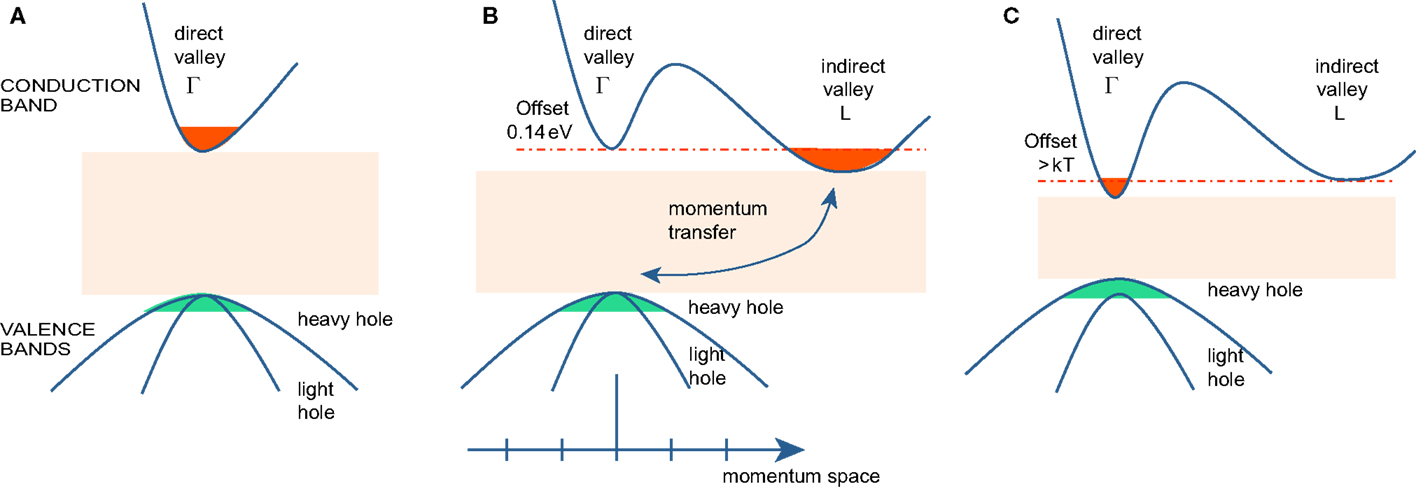

能带图是能带结构的一种直观表示方式。它描述了电子的能量与动量之间的关系。通过能带图，我们可以了解材料是否具有导电性或绝缘性，以及其电子迁移率的大小。例如，金属具有重叠的价带和导带，因此电子可以自由移动并导致导电性；而绝缘体的价带和导带之间存在较大的能隙，电子无法跃迁，从而阻止了电流的流动。

3.2.2 能带结构对材料性能的影响

能带结构直接影响材料的电子性能，如半导体的能带隙宽度决定了其在电子设备中的工作频率和效率。此外，能带结构也对材料的光学性质有所影响，例如吸收光谱、发光特性等。通过调整材料的组成和结构，可以控制其能带结构，进而优化这些性质以适应特定的应用。

为了更深入地理解能带结构如何影响材料性能，我们需要研究具体的材料案例，并通过实验和计算来验证理论。这样的研究不仅能够加深我们对物质基础性质的认识，还能够指导新材料的设计和开发。

4. Matlab在物理模拟中的应用

4.1 Matlab软件概述

4.1.1 Matlab的主要功能和特点

Matlab（Matrix Laboratory的缩写）是一款由MathWorks公司开发的高性能数值计算和可视化软件。它广泛应用于工程计算、数据分析、算法开发和仿真等领域。Matlab的核心是强大的矩阵运算能力，它提供了一个交互式的环境，允许用户通过简单的命令快速执行复杂的数学运算。

Matlab的主要特点包括：

• 易用性 ：具有直观的编程环境和丰富的函数库，使得用户可以快速学习和使用。
• 扩展性 ：拥有庞大的工具箱（Toolbox），可以针对特定领域进行扩展，比如信号处理、图像处理、控制系统等。
• 可视性 ：Matlab提供了丰富的二维和三维绘图函数，使得数据可视化更加直观。
• 集成性 ：与其它编程语言（如C、C++、Java等）有良好的接口，可以很方便地进行扩展。
• 算法开发 ：特别适合算法的开发、测试和原型设计。

4.1.2 Matlab在物理模拟中的优势

在物理模拟领域，Matlab有着独特的优势：

• 强大的计算能力 ：对于物理模拟中常见的偏微分方程（PDEs），如电磁场、量子力学等，Matlab提供了高效的数值求解器。
• 多物理场耦合 ：Matlab的PDE工具箱能够模拟多个物理场的相互作用，为复杂系统的模拟提供了便利。
• 仿真与可视化结合 ：Matlab不仅能够处理复杂的数学模型，还能将模拟结果以图形和动画的方式展示出来，便于分析和理解物理过程。
• 交互式开发环境 ：Matlab的开发环境支持快速原型设计，使得物理模型可以在短时间内得到验证和调整。

4.2 Matlab物理模拟案例分析

4.2.1 Matlab在电磁学中的应用

在电磁学模拟中，Matlab可以用于求解Maxwell方程组，分析电磁波在不同介质中的传播特性。例如，Matlab可以模拟电磁波在特定结构中的散射和衍射现象，这对于天线设计、微波工程等领域至关重要。

% 示例：使用Matlab求解一维波动方程（此处仅为代码结构示意，非完整代码）
% 定义空间和时间变量
x = linspace(0, 1, 100); % 空间离散化
t = linspace(0, 1, 100); % 时间离散化
[X, T] = meshgrid(x, t);

% 初始条件和边界条件
u0 = sin(pi*X); % 初始波形
% 求解波动方程
U = pdepe(m, @pdex1pde, @pdex1ic, @pdex1bc, X, T);

% 绘制波形演化图
surf(X, T, U);
xlabel('空间 x');
ylabel('时间 t');
zlabel('位移 u');

以上代码仅提供一个求解波动方程的示例框架。在实际物理模拟中，需要对偏微分方程进行离散化处理，并且编写相应的边界条件和初始条件函数。

4.2.2 Matlab在量子物理模拟中的应用

Matlab在量子物理模拟中的应用也相当广泛，例如在量子力学中的薛定谔方程求解，Matlab提供了强大的数值方法，比如有限差分法、有限元法等，能够有效地模拟量子系统的行为。

% 示例：使用Matlab求解一维量子势阱问题（此处仅为代码结构示意，非完整代码）
% 定义势阱参数和求解薛定谔方程的数值方法
% 这里省略了具体的求解过程代码，通常涉及矩阵的本征值求解等

% 绘制量子态的概率密度
plot(x, abs(y).^2);
xlabel('位置');
ylabel('概率密度');

以上代码框架展示了量子物理模拟中使用Matlab进行求解和绘图的基本流程。实际操作时，需要对薛定谔方程进行适当的离散化，并利用线性代数方法求解其本征值问题。

在下一节中，将详细介绍如何使用Matlab在源码层面解析石墨烯模型的构建、能带方程的求解，以及能带图的绘制。

5. 源码解析：石墨烯模型构建、能带方程求解与图形绘制

5.1 石墨烯模型的构建方法

5.1.1 石墨烯晶格的数学描述

石墨烯是由碳原子组成的二维材料，其独特的平面结构由两个互相嵌套的蜂窝状子晶格组成。这些子晶格被称为A和B，每个晶格点由六个碳原子以蜂窝格子的方式连接。每个碳原子以sp^2杂化的方式与三个最近邻的原子形成σ键，而剩余的一个2p_z轨道的电子则形成π键，在平面内移动，赋予石墨烯优异的导电性质。

石墨烯晶格的数学描述通常使用二维晶格矢量表示。令 (a_1) 和 (a_2) 为晶格基矢，对于石墨烯而言，这两个基矢的长度相等，夹角为120度，其数学表达式可表示为：

[a_1 = \frac{a}{2}(3, \sqrt{3})] [a_2 = \frac{a}{2}(3, -\sqrt{3})]

其中 (a = 0.142) nm 是石墨烯晶格常数。晶格的每个点可以表示为 (R = m a_1 + n a_2)，其中 (m, n) 是任意整数。

5.1.2 石墨烯模型构建的Matlab实现

在Matlab中，可以通过定义基矢和重复单元来构建石墨烯的晶格模型。以下是一个基本的代码片段，用以生成石墨烯晶格的原子位置信息：

% 定义晶格常数
a = 0.142; % 单位：纳米
% 定义基矢
a1 = [3, sqrt(3)] * a / 2;
a2 = [3, -sqrt(3)] * a / 2;
% 定义原子位置
R1 = [0, 0];
R2 = a1;
R3 = a2;
R4 = a1 + a2;
% 绘制石墨烯晶格
plot([R1(1), R2(1), R3(1), R4(1)], [R1(2), R2(2), R3(2), R4(2)], 'o');
hold on;
plot([R1(1), R3(1)], [R1(2), R3(2)], 'o');
plot([R2(1), R4(1)], [R2(2), R4(2)], 'o');
axis equal;
grid on;
xlabel('x (nm)');
ylabel('y (nm)');
title('石墨烯晶格结构');

上述代码首先定义了石墨烯的晶格常数和基矢，然后计算了四个基点的位置。通过这些基点，可以绘制出石墨烯的晶格结构。在Matlab中执行这段代码，将生成一个石墨烯晶格的图形，显示其独特的蜂窝状结构。

5.2 能带方程的求解策略

5.2.1 能带方程的理论推导

石墨烯的电子能带结构可以通过紧束缚模型（Tight-Binding Model）来推导。在这个模型中，碳原子的2pz轨道电子间相互作用产生能带结构。最简单的近似下，只考虑最近邻原子之间的相互作用，能带方程可以表示为：

[ E(k) = \pm \gamma_0 \sqrt{1 + 4 \cos \left( \frac{3ak}{2} \right) \cos \left( \frac{\sqrt{3}ak}{2} \right) + 4 \cos^2 \left( \frac{\sqrt{3}ak}{2} \right) }]

其中，( E(k) ) 是能量，( k ) 是波矢，( \gamma_0 ) 是最近邻原子间的跃迁能量。

5.2.2 能带方程求解的Matlab代码解析

要使用Matlab求解石墨烯的能带方程，可以编写一个脚本来计算和绘制能带图。以下是一个Matlab代码示例，用于求解和绘制石墨烯的能带结构：

% 石墨烯能带方程求解与绘制
gamma0 = -2.8; % 近邻跃迁能量，单位eV
a = 0.142; % 晶格常数，单位nm
k1_range = linspace(-pi/a, pi/a, 1000); % K1方向波矢范围
k2_range = linspace(-pi/a, pi/a, 1000); % K2方向波矢范围
[K1, K2] = meshgrid(k1_range, k2_range); % 生成网格点
k = sqrt(K1.^2 + K2.^2); % 波矢大小

% 计算能带
E_plus = gamma0 * sqrt(1 + 4 * cos(3/2 * k * a) .* cos(sqrt(3)/2 * k * a) + ...
    4 * cos(sqrt(3)/2 * k * a).^2);
E_minus = -E_plus; % 能带镜像对称

% 绘制能带结构
figure;
plot(k, E_plus, 'b', k, E_minus, 'r');
xlabel('波矢 k (nm^{-1})');
ylabel('能量 E (eV)');
legend({'+k方向', '-k方向'});
title('石墨烯能带结构');
grid on;

在这段代码中，首先定义了参数，包括跃迁能量 gamma0 和晶格常数 a 。然后生成了沿K1和K2方向的波矢网格，并计算了对应的能量值。使用Matlab的绘图功能，绘制了沿两个方向的正负能带。这个图示将直观展示出石墨烯的能带结构，包括其著名的线性色散关系和狄拉克点。

5.3 图形绘制的技术与展示

5.3.1 图形绘制的基本原则和技巧

在物理和材料科学的模拟中，准确且美观的图形绘制对于理解模型和分析结果至关重要。在Matlab中，绘制高质量图形的基本原则包括：

• 清晰性：确保图形中的每个元素都易于辨认，例如坐标轴标签、图例和颜色。
• 准确性：图形数据要准确无误地反映出模拟结果或实验数据。
• 美观性：适当的图形设计，如颜色搭配、图例格式、线条样式等，能够提升图形的整体观感。
• 信息丰富性：图形应包含足够的信息，使得读者可以通过它获得必要的分析结果。

实现这些原则的技巧包括：

• 使用 hold on 和 hold off 控制绘图的图层。
• 使用 grid on 和 grid off 来开启或关闭网格线。
• 使用 legend 添加图例来标识不同数据系列。
• 使用 xlabel , ylabel , 和 title 添加坐标轴标签和标题。
• 使用不同的线条样式（例如实线、虚线）和标记（例如圆圈、叉号）来区分不同的数据系列。
• 通过 axis 控制图形的坐标轴范围和比例。

5.3.2 石墨烯能带图的Matlab绘制实例

以绘制石墨烯的能带图为例，展示如何运用Matlab的强大绘图功能来制作高质量图形。

% 继续上文代码
% ...（能带方程求解部分）

% 为了增强可读性，设置图形的一些属性
set(gca, 'FontSize', 14); % 设置坐标轴标签字体大小
set(gcf, 'PaperPositionMode', 'auto'); % 适应页面大小

% 创建子图以区分正负能带
figure;
subplot(1,2,1);
plot(k, E_plus, 'b-');
xlabel('波矢 k (nm^{-1})');
ylabel('能量 E (eV)');
title('+k方向能带');

subplot(1,2,2);
plot(k, E_minus, 'r-');
xlabel('波矢 k (nm^{-1})');
ylabel('能量 E (eV)');
title('-k方向能带');

% 合并图形并调整布局
sgtitle('石墨烯能带结构'); % 子图标题
figurePosition = get(gcf, 'Position');
figurePosition(3) = figurePosition(3) * 2; % 增加宽度以适应两个子图
set(gcf, 'Position', figurePosition);

% 保存图形
saveas(gcf, 'graphene_band_structure.png');

在本段代码中，我们首先设置了一些图形属性以提高清晰度和美观度。接着，利用 subplot 创建了两个子图，分别绘制了正负能带。最后，通过调整图形的尺寸和位置，确保了图形的整体布局协调，并使用 saveas 函数保存了图形。

通过上述步骤，我们可以得到一张展示石墨烯正负能带的清晰图形，为我们提供了直观的理解石墨烯能带结构的视图。

6. 石墨烯能带图绘制与狄拉克锥解释

6.1 石墨烯能带图的绘制过程

在石墨烯的研究中，能带图的绘制是理解其电子结构和物理性质的关键步骤。本章节将详细解析石墨烯能带图的绘制过程，包括数据准备、设置以及绘制的关键代码。

6.1.1 能带图的数据准备和设置

在绘制能带图之前，我们需要准备石墨烯的晶体结构数据和相关的能带信息。通常，这些数据可以通过第一性原理计算得到，或者是通过实验测量获得。Matlab可以利用这些数据进行能带图的绘制。

在Matlab中，我们首先需要导入或者生成能带数据。数据通常以矩阵的形式存储，其中每一列代表一个特定k点的能级数据。设置图表的参数是绘制高质量图形的重要环节。这包括选择合适的坐标轴范围、设置图形的标题、标签和图例等，以便清楚地展示能带信息。

% 假设k_points和bands是已经计算好的数据，k_points是k点向量，bands是能带矩阵
k_points = ...; % k点数据
bands = ...; % 能带数据
figure; % 创建一个新的图形窗口
plot(k_points, bands); % 绘制能带图
xlabel('Wavevector (k)'); % x轴标签
ylabel('Energy (eV)'); % y轴标签
title('Graphene Band Structure'); % 图形标题
grid on; % 添加网格线

6.1.2 能带图绘制的关键代码分析

在Matlab中绘制能带图的关键在于对数据的处理和图形的绘制。下面代码段中的每一部分都被详细注释，以解释其功能和重要性。

% 使用plot函数绘制能带，每个能级用不同的线型区分
for iband = 1:size(bands, 2)
    plot(k_points, bands(:, iband), 'DisplayName', ['Band ' num2str(iband)]);
end

% 设置图形的全局属性
set(gca, 'FontName', 'Arial', 'FontSize', 12);
legend('show'); % 显示图例

% 调整坐标轴的显示范围以适应数据范围
xlim([min(k_points), max(k_points)]);
ylim([min(min(bands)), max(max(bands))]);

% 添加标题和轴标签
title('Graphene Band Structure');
xlabel('Wavevector (k)');
ylabel('Energy (eV)');

% 添加注释点，例如狄拉克点，通常位于K点
hold on;
plot(xlim, [0 0], 'r*', 'MarkerSize', 12); % 假设狄拉克点能量为0eV
hold off;

该代码段首先为每个能带使用不同的线型进行绘制，并设置了图形的基本属性，如字体和大小。此外，还调整了坐标轴的显示范围，使得图形具有更好的可视化效果。最后，代码还演示了如何在图中标记特定的点，例如狄拉克点，这对于解释石墨烯的特殊电子性质非常有帮助。

6.2 狄拉克锥的物理意义和特征

狄拉克锥是石墨烯能带结构中最引人注目的特征，它揭示了石墨烯独特的电子性质。

6.2.1 狄拉克锥的形成机制

狄拉克锥的形成机制与石墨烯的晶体结构和电子波函数的色散关系紧密相关。在布里渊区的K点，石墨烯的价带和导带相遇，形成线性的色散关系，即能带随k的变化呈现线性关系，这在能带图中表现为一个锥形结构。这个线性色散关系来源于石墨烯的蜂窝状晶格结构以及碳原子的sp^2杂化轨道。

6.2.2 狄拉克锥与石墨烯电子性质的关系

狄拉克锥的存在是石墨烯具有特殊电子性质的根本原因。在这个区域，电子的运动表现为相对论性粒子的行为，它们具有固定的光速，即费米速度。这导致了石墨烯的许多独特性质，如高电子迁移率和量子霍尔效应。

6.3 石墨烯能带图的应用前景

能带图在理解石墨烯材料的电子性质方面发挥着重要作用，它的应用前景非常广阔。

6.3.1 能带图在石墨烯研究中的作用

通过能带图，研究者可以更深入地理解石墨烯的电子行为和物理性质，为新材料的设计和开发提供理论支持。此外，能带图也是探索石墨烯电子器件应用潜力的重要工具。

6.3.2 能带图技术的未来发展趋势

随着计算材料科学的发展，能带图技术也在不断进步。未来的发展方向包括使用更高精度的计算方法、结合实验数据验证理论计算结果，以及通过能带图对石墨烯的改性和掺杂进行预测。这些将有助于推动石墨烯在电子、光电子和能源存储等领域的应用。

在下一章中，我们将详细探讨如何将石墨烯能带图与其他物理模拟技术结合，进一步探索石墨烯的潜力。
