装配约束是建立相关零部件模型之间的位置关系。偏移量是选定两个零部件之间的距离,输入偏移量所需的值可以指定基准位置。

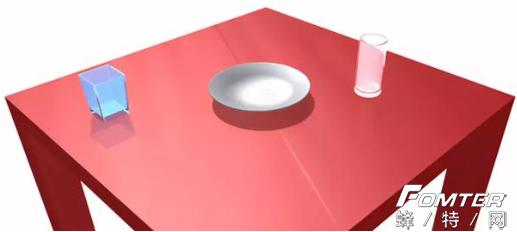

如下面图中所示,使用装配约束将方形杯子、圆形杯子和圆盘放置在方桌上的固定位置,通过配合约束指定偏移量就可以实现。
![db7646075d2b2d24188dbb150220186a.png](https://img-blog.csdnimg.cn/img_convert/db7646075d2b2d24188dbb150220186a.png)

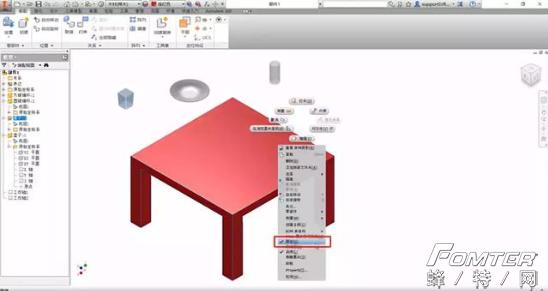

1.新建部件,进入装配环境,载入需要装配的所有零部件。将方桌固定,为其他零部件提供固定点。
![3c07f1b3010702a8deab6ba2bf8f084e.png](https://img-blog.csdnimg.cn/img_convert/3c07f1b3010702a8deab6ba2bf8f084e.png)
2.使用“配合”约束,选择杯子底平面和方桌表面,将杯子、盘子放置到桌子上。拖动杯子和盘子,将只能在方桌表面上移动。
![54e2dc3cccb951629144ebbe7f6106fa.png](https://img-blog.csdnimg.cn/img_convert/54e2dc3cccb951629144ebbe7f6106fa.png)

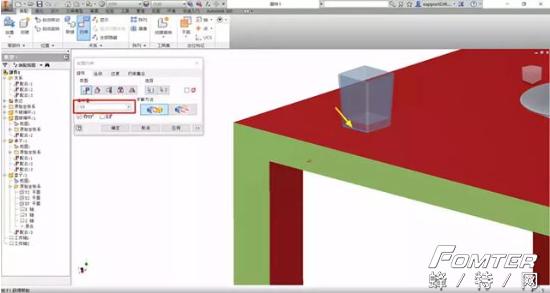

3.固定方形杯子,距离两侧桌边分别为10mm和20mm。使用“配合”约束,选择方形杯子底部的一条边和方桌侧面,在“偏移量”数值框中输入距离-10,方形杯子将放置在距离桌边10mm的地方。拖动方形杯子,将只能沿一个方向移动。
![1a92dff2b4de021da1eb54949e8949eb.png](https://img-blog.csdnimg.cn/img_convert/1a92dff2b4de021da1eb54949e8949eb.png)

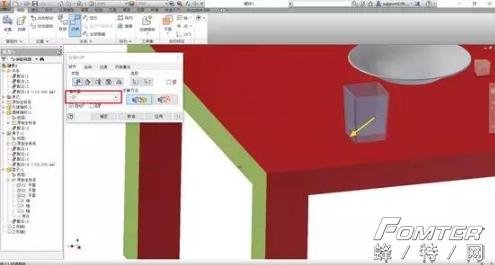

4.重复步骤3,选择方形杯子底部的另一边(与前一条边垂直)和方桌另一个侧面,在“偏移量”数值框中输入距离-20,方形杯子将被固定在距离桌边为10mm和20mm的地方。
![576417b9e5eaa554817725e3d0aedbe9.png](https://img-blog.csdnimg.cn/img_convert/576417b9e5eaa554817725e3d0aedbe9.png)
5.固定圆形杯子,距离两侧桌边均为20mm。使用“配合”约束,选择圆形杯子外表面和方桌侧面,中心轴将与侧面对齐,在“偏移量”数值框中输入距离-20。同理,选择圆形杯子外表面和方桌另一个侧面,在“偏移量”数值框中输入距离-20。
![b43f02f67b1d12b941b762ac805ccb4b.png](https://img-blog.csdnimg.cn/img_convert/b43f02f67b1d12b941b762ac805ccb4b.png)

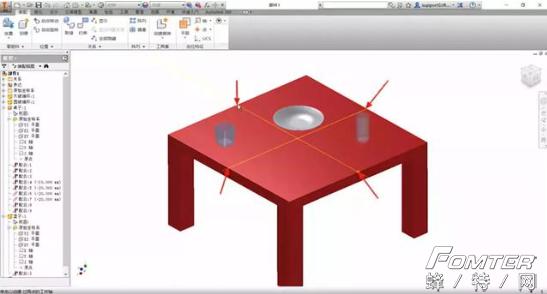

6.固定盘子,放置在方桌的中心。打开盘子和桌子的原始坐标系节点,观察三个原始坐标面,发现盘子的原始坐标面都经过零件的中心,而桌子的三个原始坐标面没有在零件的中心。所以,就需要创建辅助定位特征,便于将盘子装配到方桌的中心。在功能区选择“定位特征>轴>通过两点”,移动鼠标到桌边中点处,中点将显示为黄色圆点,选择桌子两对边的中点,创建两个工作轴。
![f7ecf40366819bbd3896b1532ad55849.png](https://img-blog.csdnimg.cn/img_convert/f7ecf40366819bbd3896b1532ad55849.png)
7.使用“配合”约束,分别选择盘子的坐标面与工作轴对齐,盘子将被固定在桌子的中心。
![08795c92bbd4e70375668c0601e0207f.png](https://img-blog.csdnimg.cn/img_convert/08795c92bbd4e70375668c0601e0207f.png)

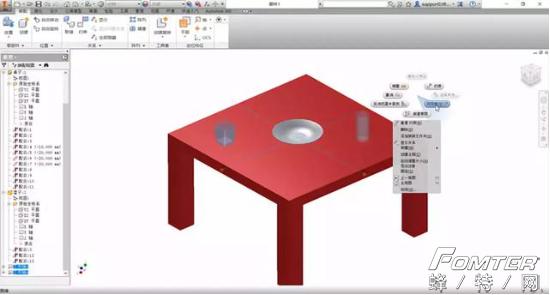

8.隐藏两个工作轴,完成装配。
![1a7e6a3e543bd563ba1aa7c9948cbf60.png](https://img-blog.csdnimg.cn/img_convert/1a7e6a3e543bd563ba1aa7c9948cbf60.png)
