简介：UDF在计算流体动力学软件中，如Fluent，提供了强大的自定义功能，特别在两相流的研究中扮演重要角色。本资料“udf.rar”聚焦于两相流的速度定义，通过编写UDF来模拟复杂的两相流动现象，包括相间相互作用、动量交换等。学习如何开发适用于两相流的速度模型UDF，可以帮助更好地处理液体-气体、液体-固体等流动问题，为工业流程和环境现象的分析提供精准模拟。

1. UDF基础知识与重要性

1.1 UDF的定义和应用领域

用户自定义函数（User-Defined Functions, UDF）是许多高级计算软件中的一种功能强大的特性，允许用户通过编程自定义或扩展软件的功能。在流体力学和计算流体力学（Computational Fluid Dynamics, CFD）领域，UDF尤其重要，因为它赋予了工程师和研究人员对模型、边界条件和物理过程进行个性化处理的能力。

1.2 UDF对数值模拟的影响

通过使用UDF，用户可以精确控制模拟的各个方面，如定义复杂的材料属性、非标准边界条件、以及自定义的源项。这对于解决特定的工程问题，尤其是在两相流模拟中，提供了极大的灵活性和精确性。UDF使得数值模拟软件如Fluent能够更加贴近实际应用中的复杂性，从而提高模拟结果的准确度和实用性。

1.3 UDF的编程语言和环境

UDF通常使用C或C++语言编写，并且需要符合特定软件的API规范。在Fluent软件中，UDF通过预编译的库与计算引擎进行交互。因此，用户需要具备一定的编程知识和对软件操作的熟练掌握，才能有效地开发和利用UDF。接下来的章节将详细介绍UDF在两相流模拟中的应用，以及如何通过Fluent软件接口进行UDF编程。

2. 两相流基本概念及应用

2.1 两相流的定义和分类

2.1.1 两相流的基本定义

两相流是指在一个物理过程中，同时存在两种不同的相态物质共同流动，这些相态可能是固液、液液、气液等形式。在工程应用和自然环境中，两相流的案例广泛，比如在化工过程中的反应器、在环境科学中的大气气溶胶粒子、在能源工业中的热交换器。了解两相流的原理是掌握复杂流动过程和提高设备性能的关键。

2.1.2 常见的两相流类型

在实际应用中，两相流的类型多种多样，以下是一些最常见的类型：

• 气液两相流 ：最常见的是水和空气的混合流动，如蒸汽管和喷嘴。
• 液液两相流 ：例如石油输送管道中的油水混合物。
• 固液两相流 ：常见的包括河道中的泥沙流动、工业中的浆料输送。
• 固体颗粒-气体两相流 ：例如燃煤锅炉中的煤粉和空气混合燃烧。

2.2 两相流的基本理论

2.2.1 相间作用力与动量交换

两相流理论中重要的概念是相间作用力，包括曳力、压力梯度力、虚拟质量力、Basset力等。在相间作用力的驱动下，两相间的动量交换得以实现。曳力是作用在颗粒上的，使颗粒和流体之间的速度趋于一致的力；虚拟质量力是由于颗粒加速时周围的流体也需加速，从而产生的一种附加质量效应；Basset力与颗粒的加速度历史有关。

为了计算相间作用力和动量交换，通常会采用不同的理论模型，包括：

• 单流体模型 ：将两相流视为一种均匀介质，简化了计算，但无法详细描述相界面的特性。
• 双流体模型 ：将两相流体各自视为连续介质，两相流体之间的相互作用通过额外的相间作用力项来描述，能更准确地模拟两相流的行为。

2.2.2 流动特性与模型选择

流动特性包括了流型的演变、相分布、相间质量与动量传递等。这些特性对模拟结果影响很大，正确的模型选择是模拟成功的关键。例如，在气液两相流动中，典型的流型包括泡状流、段塞流、环状流等。在选择模型时，需要考虑到以下几点：

• 流动参数 ：流体的物性（如密度、黏度）、流速、流体体积比等。
• 几何参数 ：管道的形状、尺寸以及任何可能影响流型的障碍物。
• 边界条件 ：如进口气体和液体的入口速度分布、温度、压力等。

为了模拟两相流，可以利用多种商业软件（如ANSYS Fluent、CFX、OpenFOAM等），这些软件提供了丰富的物理模型和求解器来处理两相流问题。

flowchart TD
    A[两相流基本概念] --> B[定义与分类]
    B --> B1[基本定义]
    B --> B2[常见类型]
    A --> C[基本理论]
    C --> C1[相间作用力与动量交换]
    C --> C2[流动特性与模型选择]
    C2 --> C2a[流动参数]
    C2 --> C2b[几何参数]
    C2 --> C2c[边界条件]
    C1 --> C1a[单流体模型]
    C1 --> C1b[双流体模型]

在进行两相流模拟时，这些模型的选取应根据具体情况而定。如单流体模型适合处理较简单的流动问题，而双流体模型更适合处理流型复杂、相间作用显著的情况。理解这些流动特性和模型选择对于工程师来说是十分关键的，它们直接影响到模拟的准确度和效率。

因此，在设计和操作涉及两相流动的工业过程时，精确的模型选择和相应的理论知识是不可或缺的。这不仅有助于预测流动行为，确保设备安全稳定运行，而且有助于优化设计，提高效率和经济性。

3. Fluent软件UDF编程接口介绍

3.1 UDF接口的功能与优势

3.1.1 UDF接口概述

用户定义函数（User-Defined Functions，简称UDF）是Fluent软件中的一个重要功能，它允许用户通过编写自定义代码来扩展Fluent的功能。UDF为流体动力学的模拟提供了一个高度可定制的环境，使得模拟过程可以更加贴近实际工况。使用UDF可以实现以下功能：

• 定义和实现复杂的边界条件、源项、材料属性和物理模型。
• 捕捉和实现特定物理现象，如多相流、化学反应、传热等。
• 通过二次开发优化求解器性能，提高模拟效率。
• 通过自定义宏和函数提高代码的重用性，简化模拟设置。

3.1.2 UDF与Fluent软件的集成

UDF与Fluent软件的集成是通过ANSYS Fluent提供的UDF编译器来实现的。UDF编译器将用户编写的C语言代码编译成可以在Fluent中直接加载和运行的动态链接库（DLL）。集成步骤如下：

1. 在Fluent的安装目录下找到UDF编译器，并进行配置，确保编译器可以找到Fluent所需的库文件。
2. 使用文本编辑器编写UDF源代码，通常以 .c 为文件后缀。
3. 通过UDF编译器对源代码进行编译，生成DLL文件。
4. 在Fluent中加载编译好的DLL文件，并在相应的求解器模块中激活UDF。

UDF编译器支持大多数基于标准C的编译器，包括Microsoft Visual C++ 和GCC。开发者可以根据自己的开发环境和操作系统的不同选择合适的编译器。

# 示例UDF编译指令（在命令行中执行）
fluent 3ddp -g -ssh -cnf=(hostfile) -t=(number_of_threads) -cases=(case_file) -udf=(path_to_udf_library)

3.2 UDF环境的搭建与配置

3.2.1 开发环境要求

在开始编写UDF之前，需要配置适合的开发环境。UDF的编写和编译通常在Windows或Linux操作系统中进行。以下是一些基本的开发环境要求：

• 操作系统 ：Windows或Linux操作系统。Windows系统下推荐使用Microsoft Visual Studio，而在Linux系统中则可以使用GCC编译器。
• 编译器 ：支持标准C的编译器。在Windows中，可以选择Microsoft Visual C++，而在Linux系统中，GCC是一个常见的选择。
• Fluent软件 ：需要有对应版本的ANSYS Fluent软件。
• UDF编译器 ：由Fluent软件提供的UDF编译器。
• 开发工具 ：文本编辑器或者集成开发环境（IDE），如Visual Studio Code, Eclipse, CLion等。

3.2.2 编译和加载UDF库

UDF的编译过程是将用户编写的源代码文件（.c）编译成动态链接库（DLL）。这个过程可以通过命令行执行，也可以集成在开发工具中。加载UDF库的步骤为：

1. 在Fluent中打开模型，并设置好所有必要的模型参数。
2. 点击"Define"菜单下的"User-Defined"子菜单，选择"Functions"，然后点击" Compiled... "。
3. 浏览到编译好的DLL文件所在的目录，选择该文件并加载。
4. 加载成功后，可以在"Define"菜单中看到UDF设置的选项，如自定义边界条件、源项等。
5. 根据需要选择并设置UDF。

/* UDF示例代码 - 定义自定义速度场函数 */
DEFINE_PROFILE(my_velocity, thread, position) {
  face_t f;
  real x[ND_ND]; /* ND_ND是维度数，在三维空间中为3 */

  begin_f_loop(f, thread)
  {
    F_CENTROID(x, f, thread);
    /* 在这里编写速度场的计算公式 */
    /* 假设速度与x坐标成正比 */
    F_PROFILE(f, thread, position) = x[0] * 10.0;
  }
  end_f_loop(f, thread)
}

以上代码段展示了如何使用DEFINE_PROFILE宏来定义一个速度场分布。在定义过程中，需要编写函数来计算每个面对应的速度值。在示例中，速度值是基于面的中心点的x坐标计算得出的。开发者需要根据实际的物理模型来调整速度场的计算公式。

一旦UDF被成功加载到Fluent中，就可以对模拟进行运行，使用自定义的边界条件、源项等进行模拟计算了。UDF的引入为Fluent提供了强大的定制能力，极大地拓展了模拟的应用范围和灵活性。

4. 自定义速度场函数的编写与实践

在进行复杂两相流模拟时，自定义速度场函数是实现精确模拟的关键步骤之一。通过对速度场的精细控制，可以模拟各种流体力学现象，包括但不限于多相流动、喷雾、沸腾、冷凝等。本章将深入探讨速度场函数的基础概念，并引导读者通过具体实例学会编写并实践自定义速度场函数。

4.1 速度场函数的基本概念

4.1.1 速度场函数的作用

速度场函数在模拟流体流动时定义了流体中每个点在特定时间的速度矢量。对于两相流模拟，速度场函数不仅仅定义了流体速度的分布，还决定了相间的相对运动和相互作用。例如，在模拟气泡上升或液滴下落的场景中，精确的速度场函数能够直接影响到相间质量、动量和能量交换的计算。

4.1.2 速度场函数的数学表达

速度场函数通常用向量场来表示，数学上可以表达为：

[ \vec{v}(x,y,z,t) = u(x,y,z,t) \hat{i} + v(x,y,z,t) \hat{j} + w(x,y,z,t) \hat{k} ]

其中，( \vec{v} ) 是速度向量，( u, v, w ) 是速度向量在 ( x, y, z ) 方向上的分量，( \hat{i}, \hat{j}, \hat{k} ) 是单位向量，而 ( t ) 表示时间。在两相流模拟中，速度场函数的分量可能是空间坐标和时间的复杂函数，依赖于模拟的物理情况。

4.2 编写自定义速度场函数

4.2.1 UDF代码结构分析

编写UDF通常需要熟悉C语言，因为Fluent软件使用C语言作为其UDF编程接口的基础。下面的代码展示了UDF的基本结构，以及一个简单的速度场函数示例：

#include "udf.h"

DEFINE_PROFILE(time_varying_velocity, thread, position)
{
    face_t f;
    real t = CURRENT_TIME;
    real A = 1.0; /* Amplitude of the velocity */
    real omega = 2.0 * M_PI; /* Angular frequency */
    real velocity;

    begin_f_loop(f, thread)
    {
        velocity = A * sin(omega * t);
        F_PROFILE(f, thread, position) = velocity;
    }
    end_f_loop(f, thread)
}

在这个UDF代码中， DEFINE_PROFILE 宏定义了一个时间依赖的速度分布。 CURRENT_TIME 宏用于获取当前模拟时间， F_PROFILE 宏用于设置面速度。这个特定的函数定义了一个随时间正弦变化的速度分布。

4.2.2 实现速度场函数的关键步骤

实现自定义速度场函数的关键步骤包括：

1. 环境配置 ：确保安装了支持UDF编译的C编译器。
2. UDF编译 ：编译上述代码并生成共享库。
3. Fluent加载 ：在Fluent中加载生成的UDF库。
4. 边界条件设置 ：将速度场函数与适当的边界条件关联起来。
5. 模拟运行 ：执行计算，并观察自定义速度场的影响。

实践练习

为了加深理解，我们可以通过一个简单的实践练习来模拟一个随时间变化的单向流动。通过逐步实践，读者可以掌握编写自定义速度场函数的技能。

练习步骤

1. 创建网格 ：使用Fluent Meshing或导入现有的网格文件。
2. 定义材料 ：选择适当的流体材料，设置其物理属性。
3. 定义边界条件 ：为进口定义速度边界条件，例如使用上面定义的周期性变化速度。
4. 初始化场 ：初始化流场，例如将初始速度设置为零。
5. 求解器设置 ：配置求解器参数，包括时间步长和总计算时间。
6. 运行模拟 ：启动计算并监控结果。
7. 后处理 ：使用Fluent后处理工具来可视化速度场和分析数据。

通过实践这一流程，读者可以体会到速度场自定义在流体模拟中的应用和重要性。这样的练习不仅加深了对速度场函数理论的理解，而且提高了实际问题的解决能力。

5. 相间交互和动量交换处理

5.1 相间交互模型的选择与应用

5.1.1 模型理论基础

相间交互在两相流的模拟中至关重要，它涉及流体相和颗粒相之间的质量和动量传递。为了准确地模拟这些相互作用，通常需要借助于数学模型和计算技术。在两相流的数值模拟中，常见的模型包括欧拉-拉格朗日方法和欧拉-欧拉方法。

欧拉-拉格朗日方法中，流体相被当作连续介质处理，使用欧拉方法进行描述；颗粒相则被视作离散相，通过拉格朗日方法进行追踪。此方法适用于颗粒尺寸相对较大且数量较少的情形。

欧拉-欧拉方法将两种相均视为连续介质，使用偏微分方程组进行描述。它适用于颗粒尺寸较小且数量较多的情形，如气体与液体的混合物。此外，欧拉-欧拉方法还能更细致地模拟两相间的质量、动量和能量交换，因此它在复杂流体系统的建模中更为常用。

5.1.2 模型选择与案例分析

选择合适的相间交互模型需要根据具体应用问题来定。例如，当分析煤粉燃烧时，由于煤粉颗粒尺寸较小且数量庞大，通常选择欧拉-欧拉模型来描述气体燃料和固态煤粉之间的交互。而在模拟空气中的沙尘暴时，颗粒相的颗粒较大且数目不多，可选用欧拉-拉格朗日模型。

在实际案例中，模型的选择和应用需要根据实验数据和理论分析来优化。例如，通过调整两相流体的动力学模型参数来匹配实验观察到的颗粒轨迹和速度分布，从而确保模拟的准确性。

graph TD
    A[两相流问题描述] --> B[模型选择]
    B --> C{模型类型}
    C -->|欧拉-拉格朗日| D[颗粒追踪]
    C -->|欧拉-欧拉| E[连续介质描述]
    D --> F[案例应用]
    E --> F
    F --> G[模型优化与验证]

在进行模型优化时，需要结合实验数据和理论知识不断调整模型参数，直到模拟结果与实验观测结果吻合。这样的过程需要迭代进行，不断细化模型以提高其预测准确性。

5.2 动量交换的处理方法

5.2.1 动量交换的物理机制

动量交换是两相流中非常重要的一个过程，它描述了流体相与颗粒相之间动量的转移。这个过程的物理机制包括碰撞、曳力、升力、附加质量力、压力梯度力等。在两相流数值模拟中，理解和处理这些力是至关重要的。

曳力是两相流中动量交换的主要部分。曳力的表达式可以根据雷诺数（Re）的不同范围选择，如Oseen近似、Stokes定律或Schiller-Naumann模型等。动量交换的计算还需要考虑颗粒的大小、形状、密度以及流体的性质（例如粘度和密度）。

5.2.2 UDF中动量交换的编程技巧

在Fluent的UDF编程中，用户可以通过自定义宏来实现复杂的动量交换模型。以下是一段示例代码，展示了如何在UDF中定义曳力项。

DEFINE_DPM_LAW(drag_forceLaw, p, t, f, f_normal)
{
    real NV_VEC(A);
    real Cd, drag;
    real Reynolds_number;

    /* 计算曳力系数 */
    Reynolds_number = ...; /* 根据实际流场特性计算 */

    if (Reynolds_number < 0.1)
        Cd = 24.0/Reynolds_number;
    else if (Reynolds_number < 1000)
        Cd = (24.0/Reynolds_number) * (1.0 + pow((Reynolds_number/150), 0.687));
    else
        Cd = 0.44;

    /* 计算曳力 */
    drag = 1.0/2.0 * Cd * Reynolds_number * ...; /* 完整表达式包含流体密度和曳力系数 */

    /* 设置曳力方向 */
    NV_S(A, =, f_normal);
    NV_SCA(A, *, =, drag);

    /* 返回曳力向量 */
    return(A);
}

上述代码片段中， DEFINE_DPM_LAW 宏用于定义离散相模型（DPM）中的曳力项。这里使用了一个简单的Reynolds数依赖关系来计算曳力系数 Cd ，并最终计算曳力向量 A 。曳力的计算是通过曳力系数和颗粒在流体中的Reynolds数来决定的。

实际编程时，还需要将自定义的曳力项与Fluent软件的计算框架进行集成，包括数据的初始化和更新。同时，需要确保代码的稳定性和效率，避免出现因编程错误导致的模拟崩溃或结果失真。

通过在UDF中编写和集成复杂的动量交换模型，工程师和研究人员能够更加精确地模拟两相流动的物理现象，并能够探索不同操作条件下的流体行为。这不仅有助于更好地理解两相流的基本理论，而且对于工程设计和优化也具有重要意义。

6. UDF初始化、边界条件、时间步进和后处理

6.1 UDF中的初始化设置

6.1.1 初始场的设定方法

初始化是设置流体动力学模拟的起始状态，是模拟过程中一个非常重要的步骤。在Fluent中，UDF允许用户自定义初始条件，使模拟更加贴近实际情况。用户可以通过编写UDF代码，设定温度场、速度场等初始条件，为流场的发展提供一个合理的起点。对于复杂的流动问题，初始条件的设定对计算结果的准确性有着直接影响。

通常，初始条件需要根据实验数据或者经验来设定。如果缺乏准确数据，合理的初始猜测也是非常必要的。在UDF中，使用 RP_Set personalised_initial_conditions() 函数可以设置自定义的初始场，以下是一个设置速度场初始条件的代码示例：

#include "udf.h"

DEFINE_PROFILE(initial_velocity, thread, position)
{
    face_t f;
    real x[ND_ND]; /* ND_ND is the number of dimensions */

    begin_f_loop(f, thread)
    {
        F_CENTROID(x, f, thread); /* 获取面中心坐标 */
        if (x[0] < 0.5) /* 如果面中心x坐标小于0.5 */
        {
            F_PROFILE(f, thread, position) = 1.0; /* 设置速度为1.0 */
        }
        else
        {
            F_PROFILE(f, thread, position) = 0.0; /* 设置速度为0.0 */
        }
    }
    end_f_loop(f, thread)
}

在这段代码中，我们通过 F_CENTROID 获取面中心坐标，然后根据坐标的大小来决定速度的值。如果面中心x坐标小于0.5，我们设定速度为1.0；否则设定为0.0。这样可以创建一个非均匀的初始速度场。

6.1.2 初始场对计算的影响分析

初始场的选择可能会对计算结果产生显著影响，尤其是在涉及不稳定的流动问题时。一个接近实际的初始场可以加速收敛过程，减少计算资源的浪费。同时，初始场的设置也应该考虑到流场的物理特性，避免产生不切实际的波动或非物理现象。

不恰当的初始场可能导致收敛困难，甚至模拟失败。因此，在进行模拟之前，需要充分了解问题的物理背景，结合实验数据和经验进行合理的初始场设置。例如，在研究喷射流动时，合理地设置压力和速度初始场对于模拟喷嘴附近流动的初始状态非常重要。

在模拟过程中，可以使用迭代的方法逐步优化初始场的设置，直至获得稳定的计算结果。对于复杂的多相流动问题，需要特别注意初始场中各相的分布情况，以及相界面的处理。

6.2 边界条件与时间步进策略

6.2.1 边界条件的选择与设置

边界条件是流体动力学模拟中定义在计算域边界上的物理条件，它直接影响模拟的准确性和稳定性。正确选择和设置边界条件对于获得有效模拟结果至关重要。在Fluent中，常用的边界条件包括速度入口（Velocity Inlet）、压力入口（Pressure Inlet）、壁面（Wall）、出口（Outflow）等。

使用UDF可以更灵活地定义和调整边界条件。用户可以通过编写UDF代码来实现特殊边界条件的设置，或者对标准边界条件进行参数化处理，从而达到更加精确模拟的目的。例如，可以通过UDF对周期性边界条件进行设置，使得流动在一个周期性结构中进行模拟。

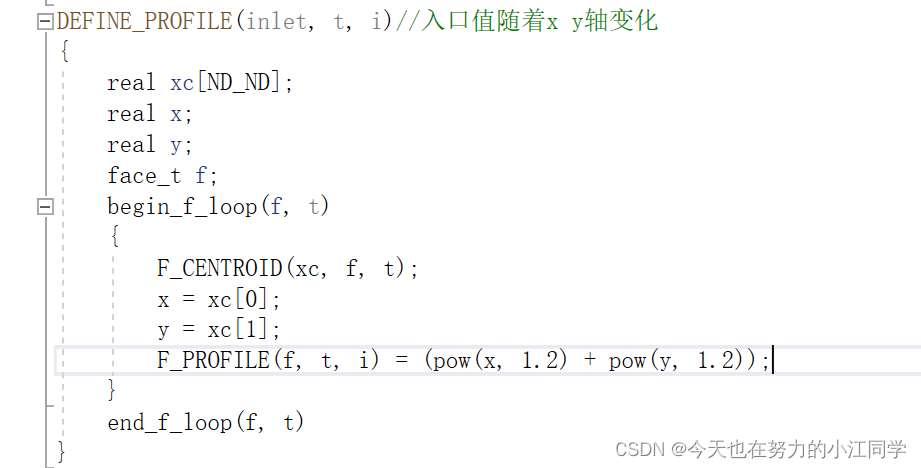

下面是一个简单的示例，展示了如何使用UDF设置速度入口边界条件：

#include "udf.h"

DEFINE_PROFILE(velocity_inlet_profile, thread, position)
{
    real x[ND_ND];
    real vel_profile = 0.0;
    face_t f;

    begin_f_loop(f, thread)
    {
        F_CENTROID(x, f, thread);
        vel_profile = 2.0*x[1]; /* 定义速度分布函数 */
        F_PROFILE(f, thread, position) = vel_profile;
    }
    end_f_loop(f, thread)
}

在这个例子中，我们定义了一个速度入口边界条件，其速度分布在y方向上随着y坐标线性增加。

6.2.2 时间步进对模拟的影响

时间步进策略是指在模拟过程中对时间进行离散化的方法，对于非稳态问题尤为重要。时间步长的选择直接影响到模拟的计算效率和精度。时间步长过大可能会导致结果振荡，步长过小则会导致计算时间过长。

在UDF中，可以通过定义时间步进函数 DEFINE_SOURCE 和 DEFINE_ADJUST 来实现对时间步长的控制。这些函数允许用户在每个时间步中动态调整步长，以适应不同阶段的计算需求。

以一个简单的例子说明如何在UDF中控制时间步进：

#include "udf.h"

DEFINE_SOURCE(time_source, cell, thread, dS, eqn)
{
    /* 返回时间步长，可以通过计算当前流动状态动态调整 */
    real time_step = 0.001; /* 假定一个初始时间步长 */
    /* 如果达到某个条件，调整时间步长 */
    if (/* 某个计算条件满足 */)
    {
        time_step *= 0.5; /* 减小时间步长 */
    }
    dS[eqn] = 0.0; /* 由于是时间步长，源项对S不敏感 */
    return time_step; /* 返回新的时间步长 */
}

DEFINE_ADJUST(time_adjust, domain)
{
    /* 在这里可以执行一些预处理，例如检查计算是否达到收敛 */
    /* 如果没有达到收敛，则可以调整时间步长 */
    if (/* 某个计算条件未满足 */)
    {
        /* 调整时间步长，例如使用DEFINE_SOURCE返回的时间步长 */
    }
}

在这个例子中，我们通过 DEFINE_SOURCE 返回一个新的时间步长，该步长是根据计算的当前状态动态确定的。而 DEFINE_ADJUST 则可以在每个时间步之间调整时间步长，以满足模拟的需要。

6.3 后处理与结果分析

6.3.1 后处理工具的选择与应用

后处理是在流体动力学模拟完成后对结果进行分析的过程。它包括数据可视化、计算结果提取、以及数据导出等多种功能。在Fluent中，自带的后处理工具可以提供流线、等值面、矢量图、云图等丰富的可视化手段。

然而，有时候内置的后处理工具不能完全满足用户的特定需求。此时，可以通过UDF进一步扩展后处理能力。UDF允许用户编写自定义的后处理脚本，来实现特定的分析任务。例如，可以编写UDF来计算整个流动区域的平均温度，或者在特定区域内找到最大速度值等。

下面是一个使用UDF计算某一流体区域中平均温度的示例：

#include "udf.h"

DEFINE_ON_DEMAND(mean_temperature)
{
    real mean_temp = 0.0;
    real temp;
    cell_t c;
    Thread *t;
    Domain *d = Get_Domain(1);

    begin_c_loop(c, d->allCells)
    {
        t = C_THREAD(c);
        temp = C_T(c); /* 获取当前单元的温度 */
        mean_temp += temp;
    }
    end_c_loop(c, d->allCells)

    /* 计算平均温度 */
    mean_temp /= NV_MAG(d->allCells);

    Message("The mean temperature is %f\n", mean_temp);
}

在这个UDF脚本中，我们遍历了整个计算域的所有单元格，并累加了每个单元的温度值。之后，我们计算了所有单元温度的平均值，并通过 Message 函数将平均温度输出。

6.3.2 结果分析与验证方法

结果分析是确认模拟有效性和准确性的关键步骤。通过后处理工具得到的可视化和数据，需要结合理论和实验数据进行分析。在分析结果时，应当关注流场的主要特征，如流线形状、速度分布、温度分布等，以及这些特征是否符合预期或实验结果。

验证方法包括定性比较和定量分析两个方面。定性比较主要基于实验观察或者文献资料，而定量分析则需要计算误差，例如利用均方根误差(RMSE)和相关系数来评估模拟结果与实验数据的一致性。

为了提高结果分析的精确度，可以采用统计方法分析多个模拟结果。例如，在处理具有随机特性的流动问题时，可以进行多次模拟，并计算平均结果和标准差。通过这种分析方法，可以更好地理解流动的统计特性。

在使用UDF进行结果分析时，重要的是保证分析过程的透明度和可重复性。这通常意味着要记录详细的UDF代码和分析参数，并确保所有的分析步骤都可以被其他研究者复现。此外，UDF应当经过严格的测试，确保不会引入任何计算错误。

7. 两相流UDF数值稳定性和精度考量

在数值模拟领域，尤其是在两相流模拟中，数值稳定性和精度是评价模型和UDF（User-Defined Functions）质量的重要指标。它们直接影响到模拟结果的可信度和实用性。本章节将深入探讨数值稳定性的理论基础以及提升精度的技术路径。

7.1 数值稳定性的理论基础

7.1.1 稳定性判据和稳定性分析

数值稳定性是指在进行数值模拟时，数值解不会因为时间推进或迭代计算过程中产生不应有的增长或振荡。稳定性判据通常是通过理论分析或经验来确定的。在两相流模拟中，稳定性判据可以是针对特定的离散格式和时间步进策略提出的，如CFL条件（Courant-Friedrichs-Lewy条件）。

数值稳定性的分析通常涉及对离散化方程进行稳定性测试，这可以通过von Neumann稳定性分析完成。对于两相流，通常需要考虑各相流体的属性、相间交互以及界面跟踪等因素。因此，稳定性分析在两相流模拟中比单相流模拟更为复杂。

7.1.2 提高稳定性的策略

为了提高数值稳定性，可以采取以下策略：

• 选择合适的离散化格式 ：对于流动问题，中心差分格式和迎风格式各有优劣。中心差分格式通常在稳定性上较好，但可能引入数值振荡；迎风格式在处理对流占主导的流动问题时更为稳定。
• 合理选择时间步长 ：时间步长是决定数值稳定性的关键参数之一。时间步长需要满足稳定性条件，并且与空间步长保持适当的比例。
• 使用隐式方法 ：隐式时间积分方法相较于显式方法可以提供更好的稳定性，尽管计算成本更高。
• 加入物理粘性 ：在计算中引入适当的粘性可以抑制数值振荡，特别是对于高雷诺数流动。

7.2 精度评估与优化技巧

7.2.1 精度评估方法

精度评估是指对数值模拟结果与实验数据或解析解的吻合程度进行量化的过程。评估方法通常包括：

• 误差分析 ：通过比较模拟结果与实验或理论解的差异来分析误差。
• 收敛性测试 ：通过减小空间和时间网格的尺寸来测试数值解的收敛性。理想的数值解应该随着网格的细化而趋近于一个稳定值。
• 敏感性分析 ：分析模拟结果对模型参数变化的敏感度，有助于识别可能影响精度的关键因素。

7.2.2 精度提升的技术路径

提升模拟精度的技术路径包括：

• 提高空间分辨率 ：通过增加网格数量或使用更细的网格来提高空间分辨率，从而捕获更小尺度的流体运动。
• 采用高阶离散化方案 ：高阶离散化方案在理论上能提供更高的精度，但往往需要更复杂的算法和更高的计算成本。
• 改进算法和模型 ：采用更先进的算法，比如多相流中的界面重构技术，以及更贴近实际情况的两相流模型。
• 优化计算方法 ：采用自适应网格技术或动态调整时间步长等策略来优化计算资源的分配。

通过以上策略的实施，可以在保证数值稳定性的前提下，有效提升两相流模拟的精度。需要注意的是，在实际应用中，往往需要在稳定性、精度和计算成本之间进行权衡。

在接下来的章节中，我们将通过具体的工业流程和环境现象案例来分析两相流UDF的应用，并进一步探讨如何在实际中优化和应用这些技术。
