删除、修剪和延伸
1
摘要：删除是将选中的图形整体删除，而修剪是将图形部分删除。在CAD中修剪命令是使用频率非常高的一个命令，延伸命令和修剪的命令效果相反，两个命令在使用过程中可以通过按Shift键相互转换。
一、删除
删除是浩辰CAD中使用得非常多的操作，因此提供了多种操作方式。比如我们可以按照CAD常规操作：单击“删除”按钮和输入命令。
删除的命令是erase，快捷命令是E。
我们可以先选择要删除的对象，然后点删除按钮或输入E，也可以先执行命令，后选择对象，然后再回车确认删除。
除了这两种CAD中常用的方式外，我们还可以直接用键盘的delete键删除图形。先选择要删除的对象，直接按键盘上的Delete键，这样就能直接删除选中的图形。
二、修剪与延伸
所谓“修剪”，就是将多余的部分剪掉；而“延伸”，指将线延伸到指定的位置。
修剪和延伸的基本技巧首先是选择，首先要选择修剪、延伸边界，或称为切割对象，也就是选择作为修剪和延伸的基准的对象，然后就是选择要被修剪或延伸的对象，掌握了这两者的选择技巧就基本掌握了修剪和延伸的操作。

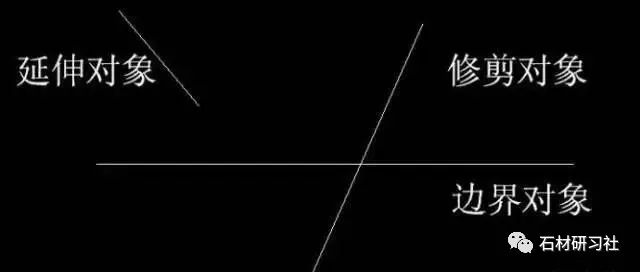

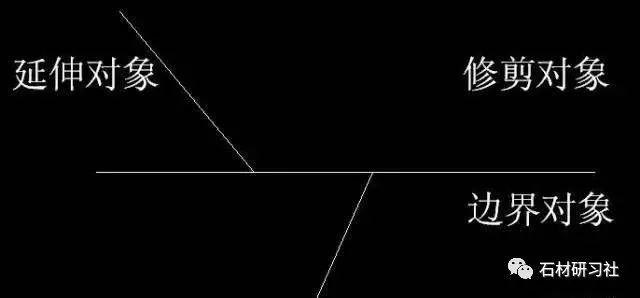

用上面这样简单的例图先了解一下修剪和延伸的基本操作，步骤如下：
1、单击“修剪”按钮或输入TR命令，回车。
2、点选上图中的边界对象后，回车。
3、在修剪对象的上半部分单击，完成修剪。
4、按住Shift键，单击要延伸的对象，完成延伸。结果如下图所示。
这是修剪和延伸的一个最基本操作，刚开始学习的时候要注意：
1、注意看命令行提示，由于边界对象可以选择多个，必须按回车或空格确认才能进行后面的修剪。
2、另外要知道修剪的同时也可以延伸，不需要退出修剪命令去再执行一次延伸命令了。
3、修剪边界也可以作为被修剪的对象，被其他边界修剪。
修剪的选择技巧
修剪延伸不仅支持一些简单的点选和框选，还支持一些非常特殊的选择方式。掌握了选择的技巧，可以使修剪的操作效率成倍提升。
修剪边界对象(切割对象)支持常规的各种选择技巧，点选、框选，而且可以不断累加选择。
当然，最简单的选择方式是当出现选择修剪边界时直接按空格(回车)键，此时将把图中所有图形作为修剪边界，我们就可以修剪图中的任意对象。
将所有对象作为修剪对象操作非常简单，省略了选择修剪边界的操作，因此大多数设计人员都已经习惯于这样操作。但建议还是具体情况具体对待，不要什么情况都是用这种方式。

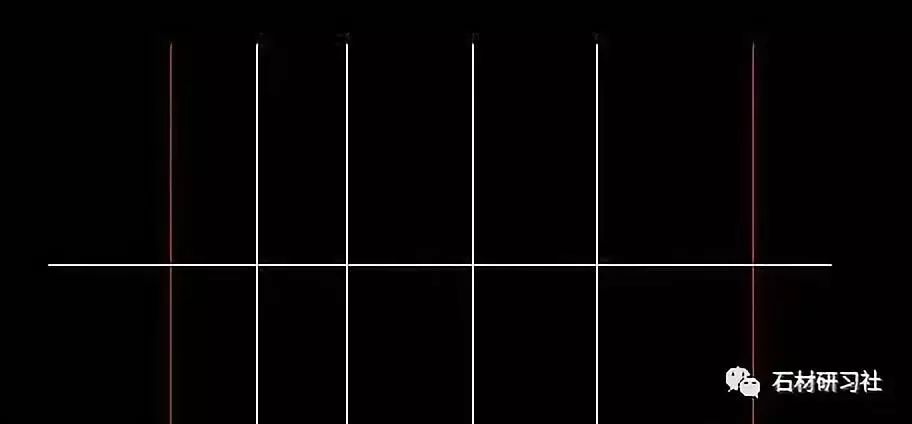

有些情况不适合用所有对象作为修剪边界，例如下图所示情况，要修剪两条红线之间的黄线，如果选择所有对象作为修剪编辑，修剪时就需要点五次，如果只选择两条红线作为边界，修剪时只要点一次就可以了。

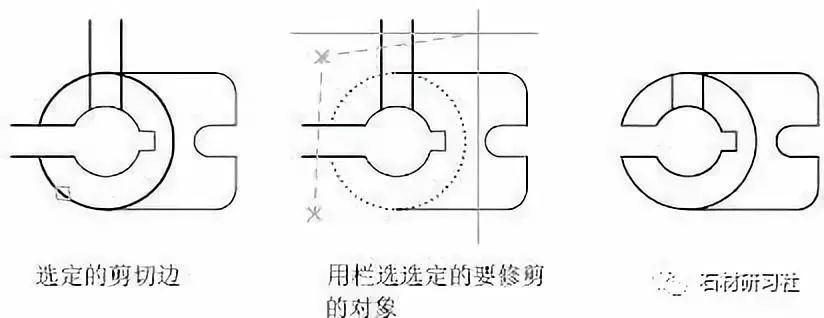

另外被修剪对象还有一种特殊模式：围栏(F)，也就是可以拉一条线，与次线交叉的部分都被修剪，如下图所示。
除了选择的技巧外，修剪和延伸还有边缘和投影模式，这里就不再详细介绍了。
总结：修剪和延伸最重要的就是要掌握好选择修剪边界和修剪对象的技巧。刚开始绘图的时候，都会规规矩矩地输入坐标或捕捉，但学会了修剪和延伸后，在绘制图形时有时可以不用特别精确控制长度，甚至可以用构造线、射线来代替直线，然后通过修剪和延伸对图形进行修整。
偏移
2
摘要：偏移在CAD设计中使用频率很高，利用偏移功能，我们可以轻松绘制出诸如同心圆、平行线等一些具有明显继承关系的图形。本教程将以实际设计过程中经常碰到的轴孔零件截面绘制为例，为您介绍偏移功能的基本使用方法。

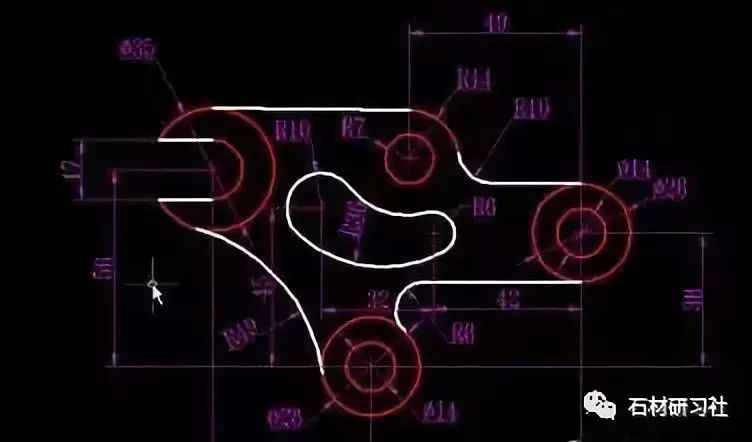

在绘制同心圆、圆弧时，偏移是一项很好用的功能，在实际设计中有很广泛的应用，比如，下图中红色部分就是偏移的典型应用。
下面介绍偏移功能的使用方法。
1、 单击“偏移”功能图标，或输入O，回车。

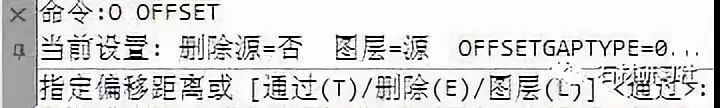

2、 从软件所给出的提示可以看出， CAD提供两种偏移模式——距离和通过。
所谓“通过”，就是在图中线偏移后会通过指定的点。 出现上述提示时，我们可以直接输入偏移距离，也可以直接回车，或输入T后回车，利用图中其他图中某个点作为偏移的参考点。 删除(E)和图层(L)是CAD高版本才有的选项，暂时可以不去理会，如果有兴趣可以自己研究一下。
3、 输入“T”并回车，选择“通过”方式。

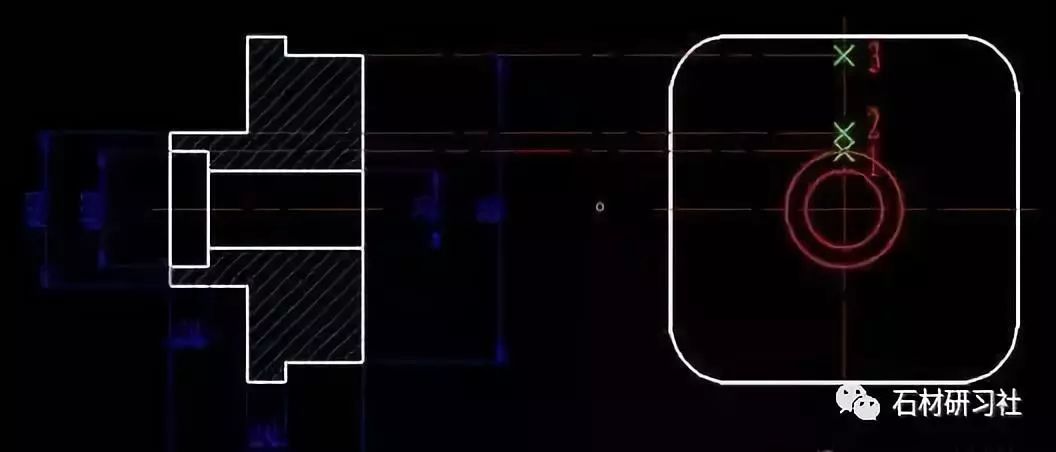

4、 CAD要求用户选择对象，只需选择下图中的红色圆即可。
5、 CAD提示指定通过点时，直接选择点1即可。

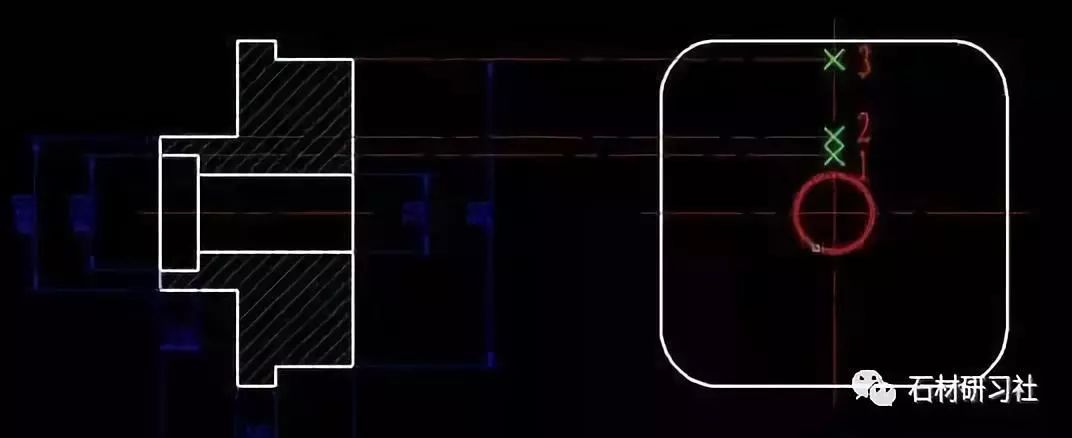

6、 指定偏移点后，偏移的效果如下图所示。
用相同的方法，可以偏移出通过点2、3的圆。
在一些CAD的高版本还提供了多次偏移选项，上面的三个圆可以执行一次偏移命令就可全部完成。在浩辰CAD中还提供了“两边(B)”选项，可以同时向两侧偏移图形。 当我们知道偏移距离时，偏移时就可以直接输入距离，操作很简单，这里就不再详细介绍。 上面例子中偏移的是圆，偏移支持各种图形，不仅是简单的直线和圆弧，多段线、椭圆和样条曲线都可以进行偏移。
总结：当我们要绘制的图形与图中现有图形平行时，我们就可以使用偏移命令，而无需重新绘制图形，不仅圆、直线是如此，多段线、样条曲线也可以偏移。
注：来源于网络整理
