【实验要求】

①课前按本微信消息中【课前预习部分】预习。

②实验操作时要爱护仪器：违规操作损坏仪器扣分，损坏仪器不告诉老师0分，并限一周之内把仪器恢复原样。

    ③进实验室后保持肃静，大声喧哗者将被清出实验室

/

【重要提示：导致实验无法进行的几个常犯错误】

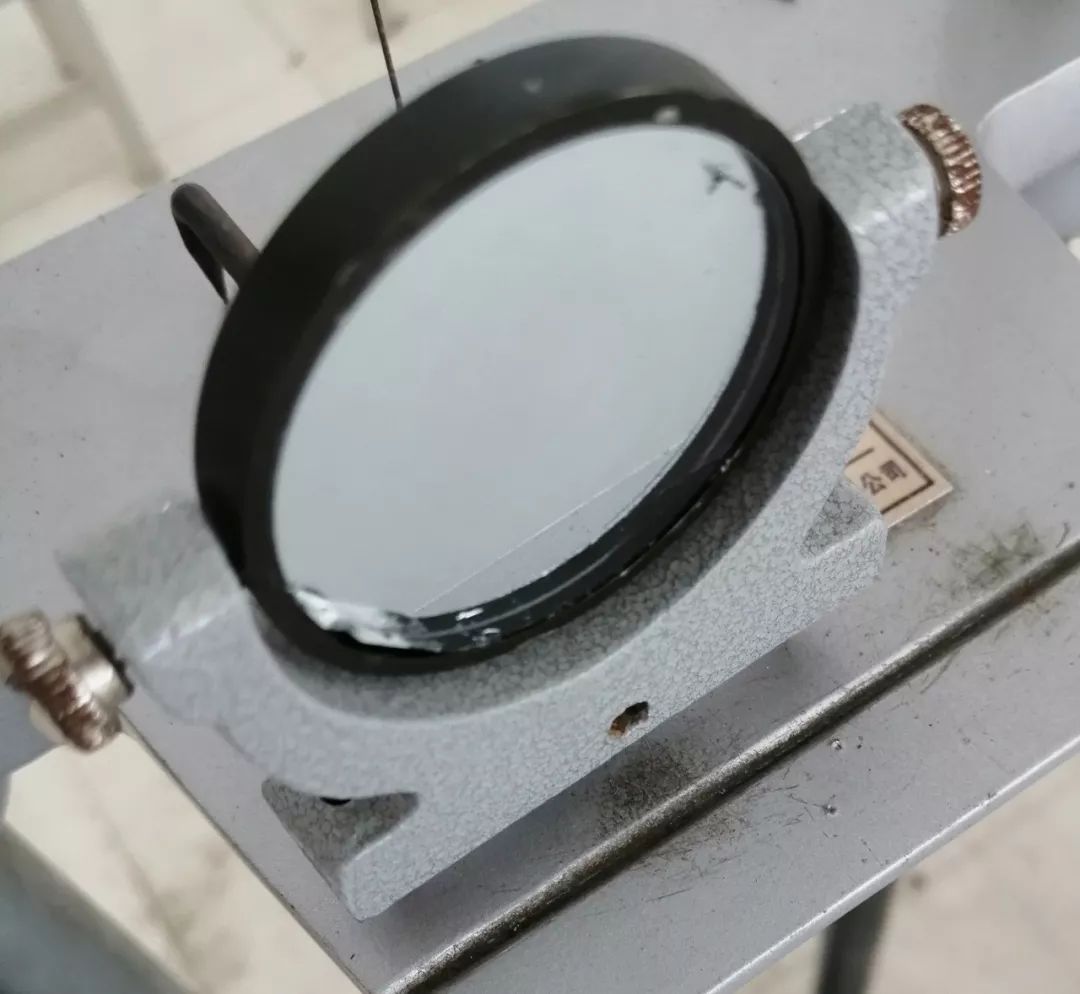

1. 反射镜的摆放

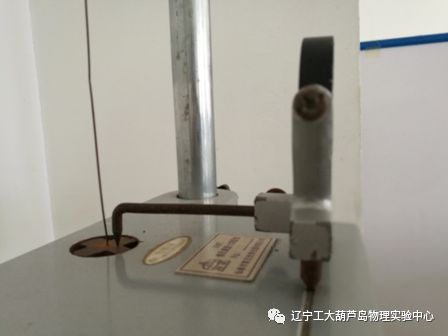

   反射镜后脚跟落坑里

反射镜后脚跟没直立

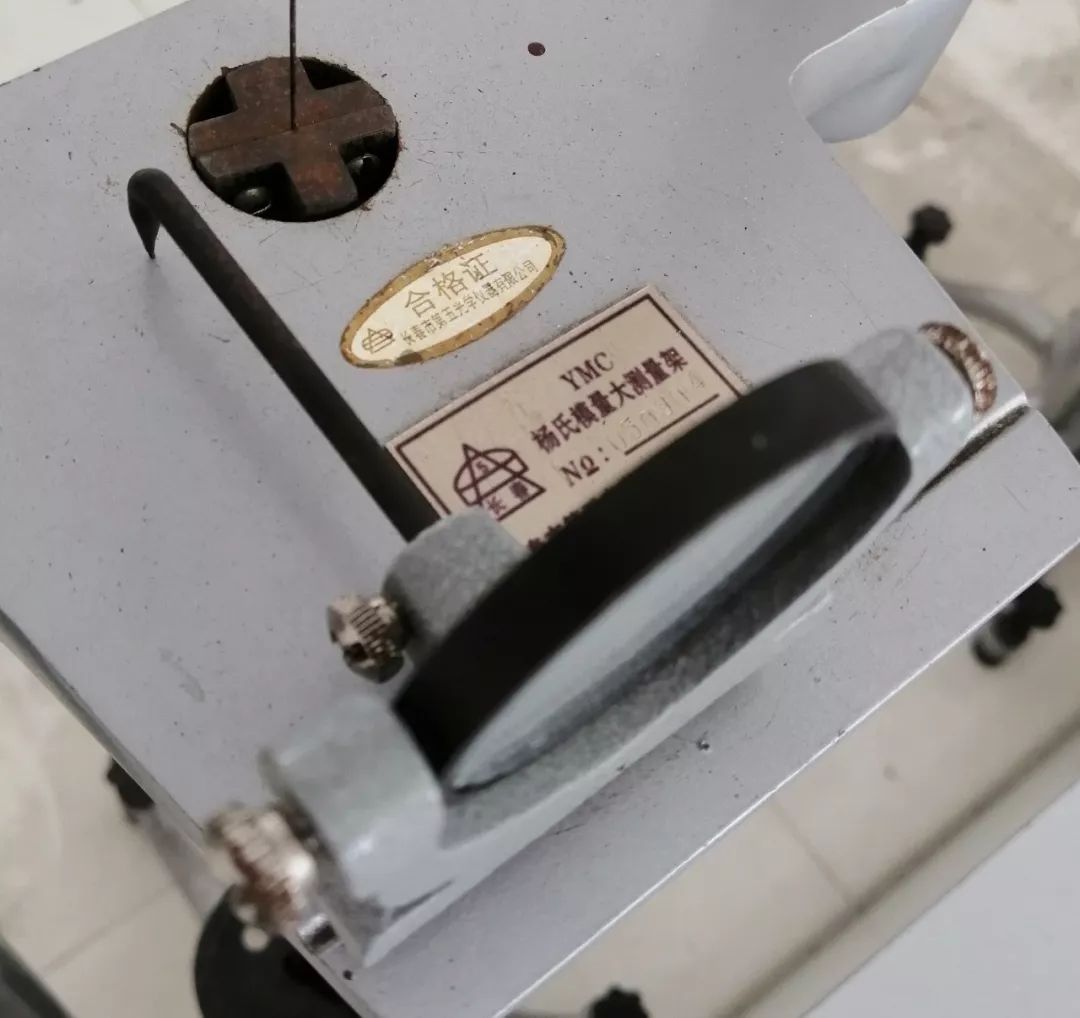

反射镜后脚跟放板上了

反射镜前脚没放凹槽里

2.物理量的测量顺序不对

应该首先测量钢丝原长L

然后测量望远镜侧面的读尺刻度，完成下文模板中的表格2

当所有测量都结束再完成测量D

以及光杠杆的距离b，即AC间的直线距离

3.表格2数据的测量顺序不对，

标尺刻度表格，第一列r’, 应该从上往下填，表示测量砝码逐渐增加情况下刻度变化；第二列r’’，应该从下往上填，表明砝码在依次减少。第二列的最后一个数r₈’’，与第一列的最后一个数r₈’相同，照抄即可。

【实验原理介绍】

杨氏模量是描述金属材料抵抗形变能力的一个重要物理量，杨氏模量越大，材料越“结实”，变形越困难，钢的杨氏模量相当于铝的三倍 ，所以钢比铝“硬”。

测量杨氏模量可以采用静态拉伸法，即选取一根细长的钢丝，沿长度方向施加外力使其伸长，假设外力为F，钢丝横截面积为S，钢丝原长为L，伸长量为ΔL, 则对钢丝施加的作用记为F/S，称之为应力(显然，同样的力作用在不同横截面积的钢丝上，即便钢丝一样长，伸长量也不一样，所以“单位面积上的力“显然更为合理)，钢丝的变形用ΔL/L来表示，记为应变。对于钢丝，应力越大，应变越大，两者之间存在比例系数，这个比例系数E就是杨氏模量：

(F/S) = E (ΔL/L)

实际上，钢丝的伸长量非常小，1kg的砝码作用在1米长的钢丝底部，钢丝假如半径1mm，则伸长量还不到0.02mm。这样小的伸长量是没有办法用眼睛直接观测的。所以需要光杠杆放大测量。

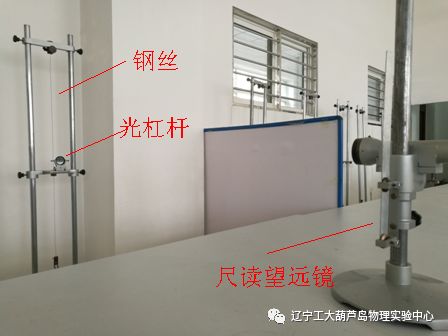

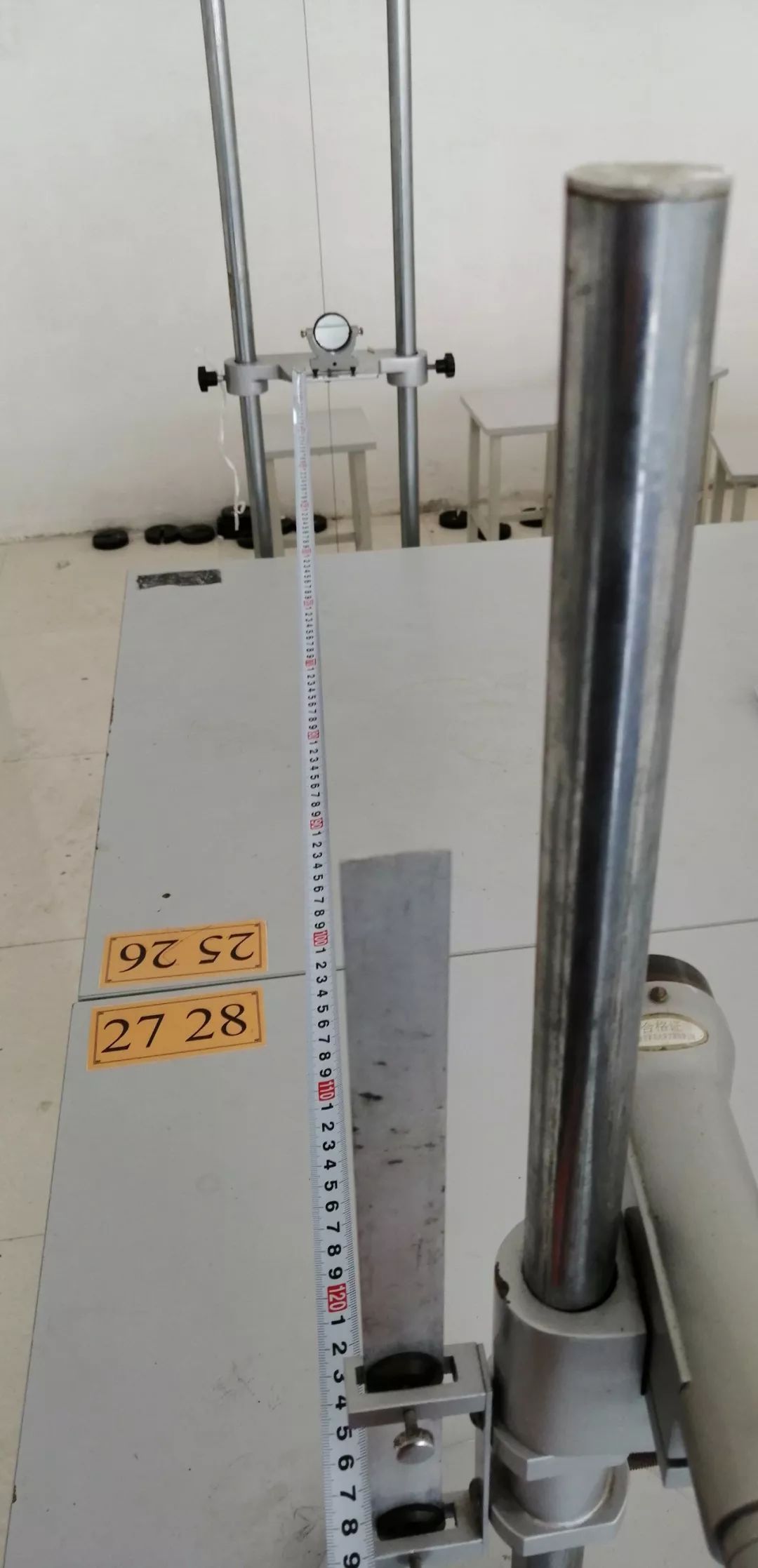

图1 杨氏模量实验装置全局图

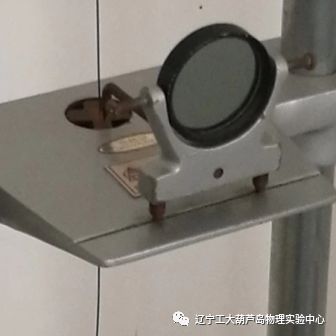

所谓光杠杆就是一个带三个底角的反射镜

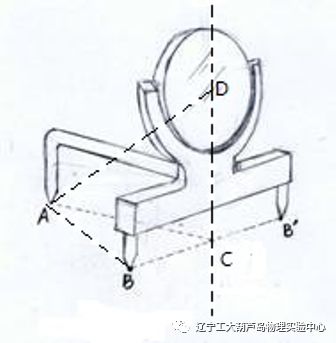

当钢丝被向下拉长时，反射镜的后脚和金属卡头随之下降，带动平面转过一个角度，根据反射定律反射光线近似转过两倍角度，观察望远镜身旁的铁尺刻度，会从B变为B”。

可得，ΔL = l b / 2D,

杨氏模量

其中，d是钢丝直径，D表示反射镜表面到尺读望远镜(具体指铁尺)的距离，b表示反射镜后脚到两前脚连线的距离，F来自于砝码，L表示钢丝原长，如上所述。

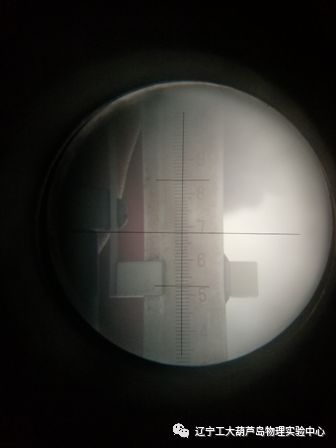

显然，在望远镜中能够看到铁尺的刻度是实验操作的重点，否则无法获得刻度差 l 。望远镜中看铁尺的效果如图：

【操作讲解】

1. 测量之前，钢丝下方放置一个砝码，以使钢丝拉直，下列这样是错的

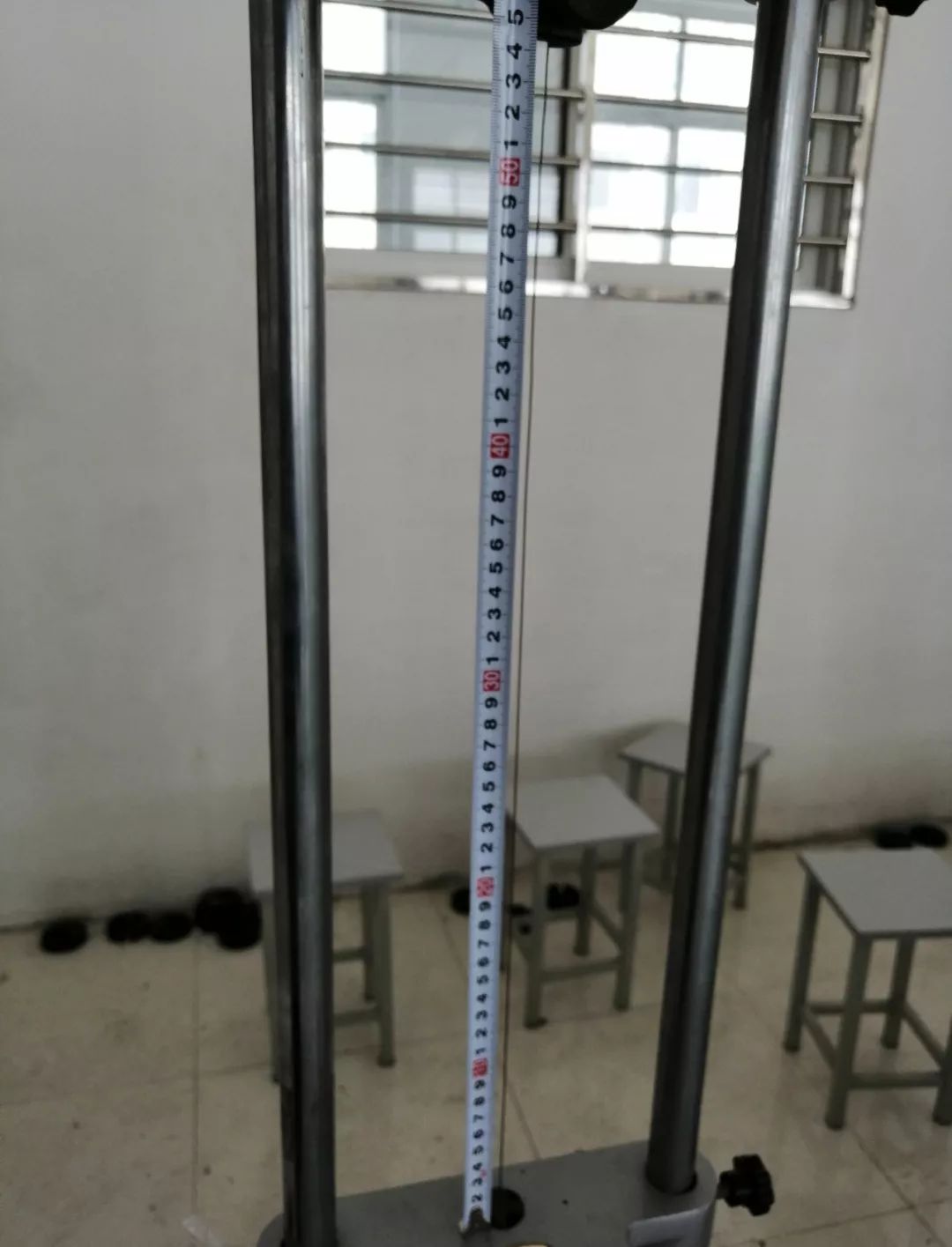

2. 测量钢丝原长L(从上部卡头下表面到光杠杆所在卡头的上表面，见开头的常见错误 )

3.调节望远镜和光杠杆，最终在望远镜中看清铁尺

(1)检查目镜是否清晰

(2)确定反射镜摆放无误，镜面处于铅直状态

(3)轻微平移并转动望远镜底座，使望远镜大致对准反射镜，并且贴着望远镜的外表面能够看到读尺的反射像

(4)对准目镜，在望远镜里面通过调节物镜，寻找反射镜

(5)继续调节物镜，同时左手靠近读尺并轻微摆动，直到看清手和尺

(6)

记录初始刻度r'_1，然后依次增加砝码，每加一个砝码(避免钢丝摇晃)，记录一次新刻度r'_i，i=2,3,...8,

再依次去掉砝码，每去掉一个，记录一次刻度r"_i，注意r'_8和r"_8其实是一个数据。

测量D和b，d已经给出，无需再测。

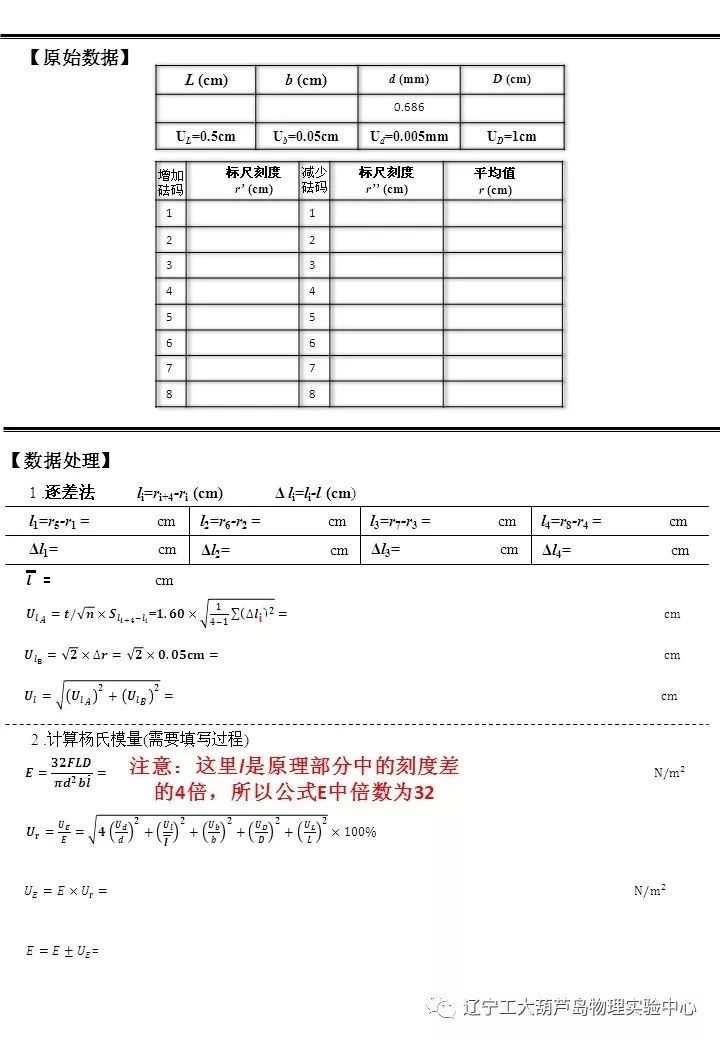

【原始数据表格以及数据处理样板】

【补充说明】

1.数据处理模板中第一行的“Δl_i=l_i-l”中的l是平均值

2.杨氏模量E计算公式中的“F”，表示变化一个砝码，得到的重力变化值，一个砝码1千克，提供10牛顿的重力
