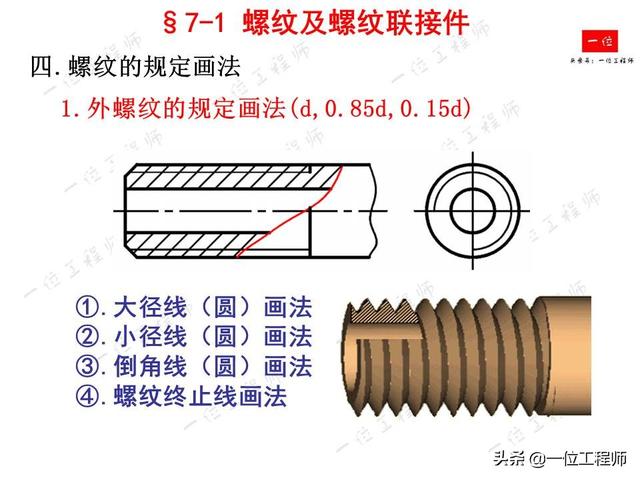

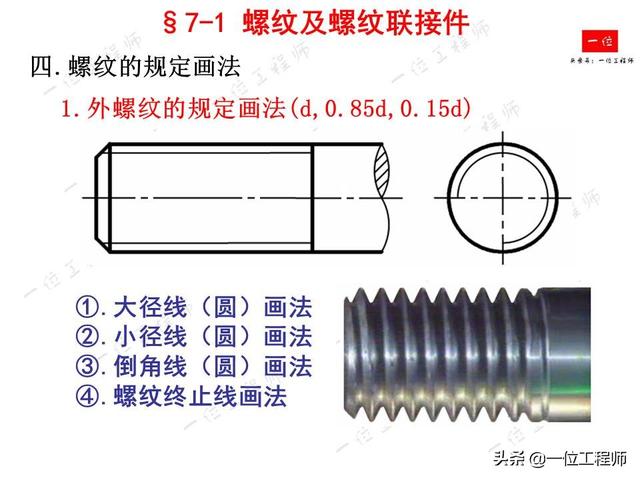

轴承尺寸画法_螺纹及螺纹联接件，螺纹的规定画法，68页内容介绍标准件与常用件...

标准件与常用件

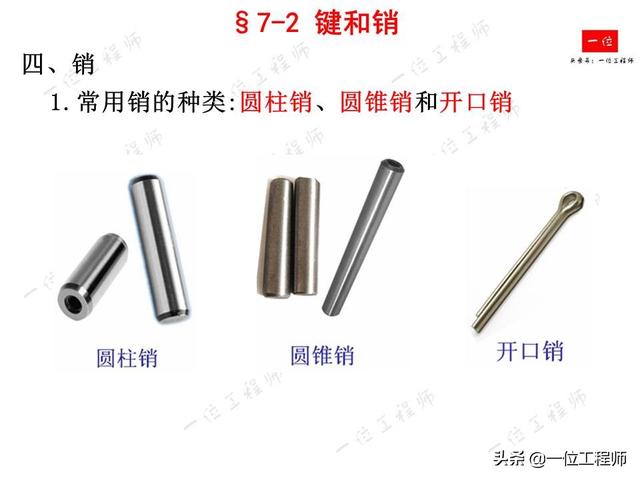

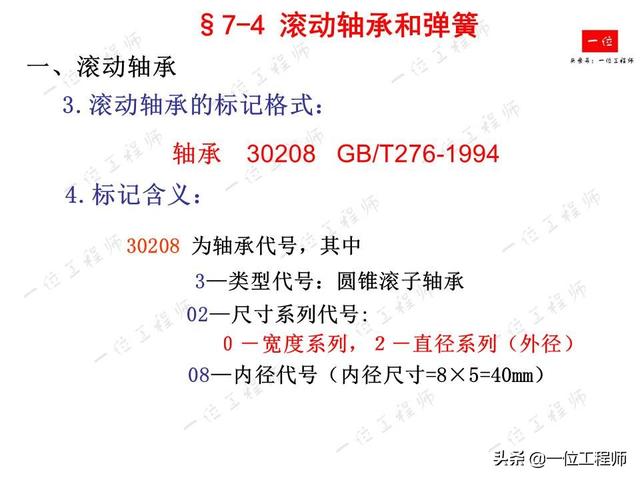

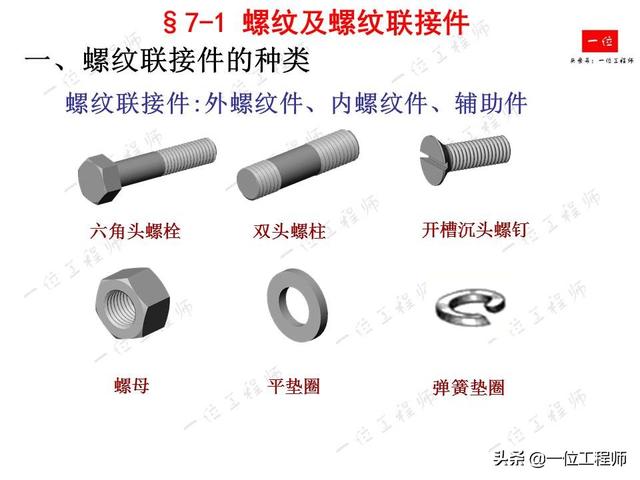

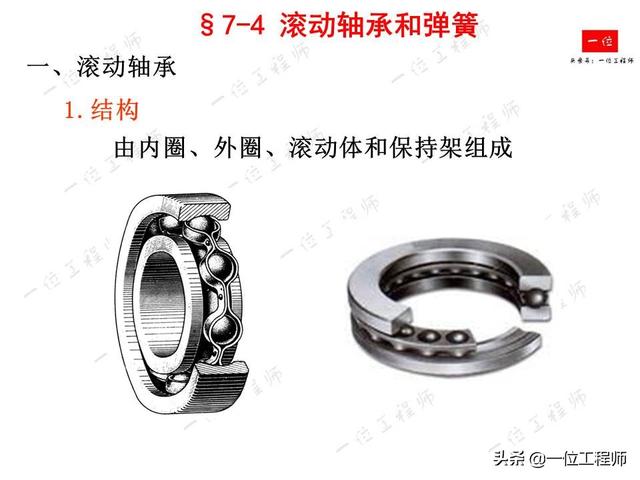

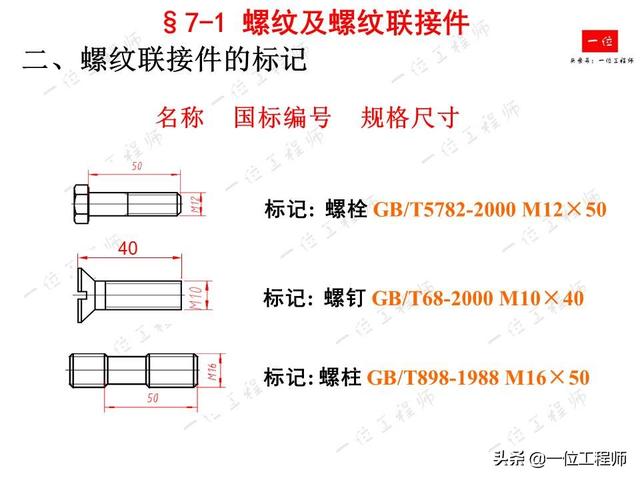

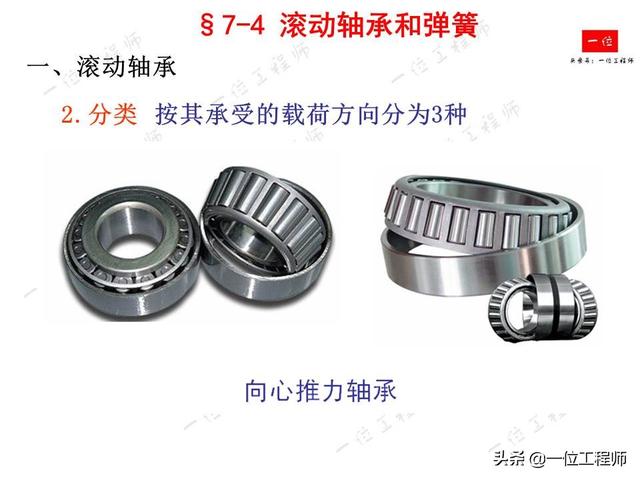

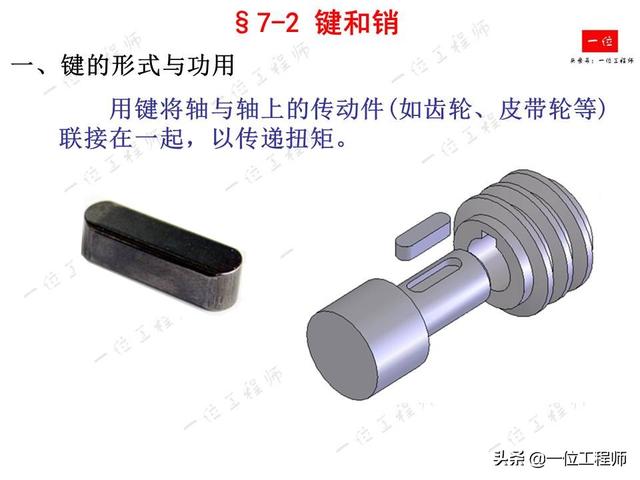

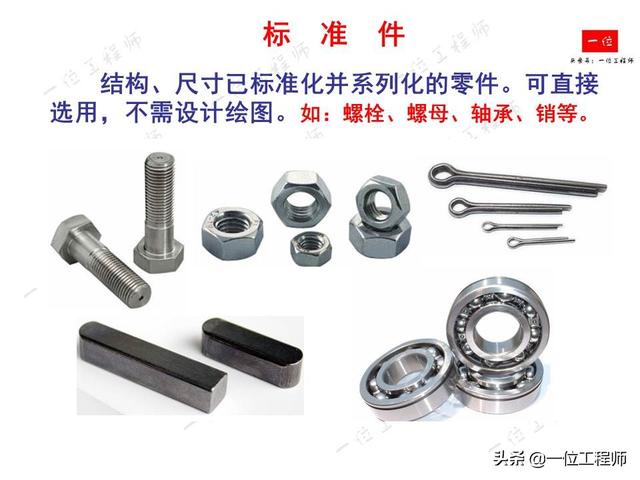

标准件指的是结构、尺寸已标准化并系列化的零件。可直接选用，不需设计绘图。如：螺栓、螺母、轴承、销等。

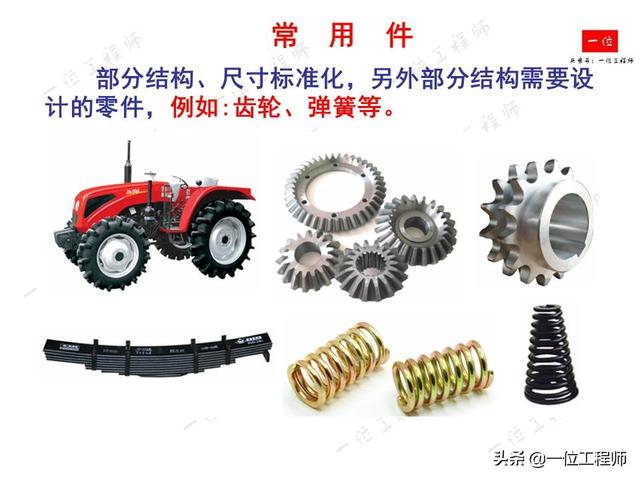

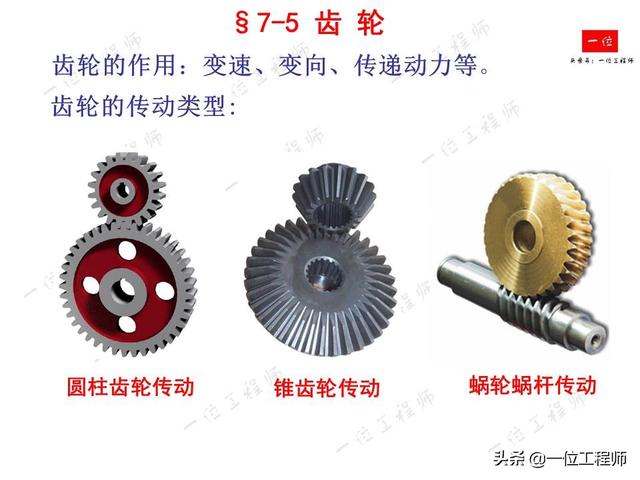

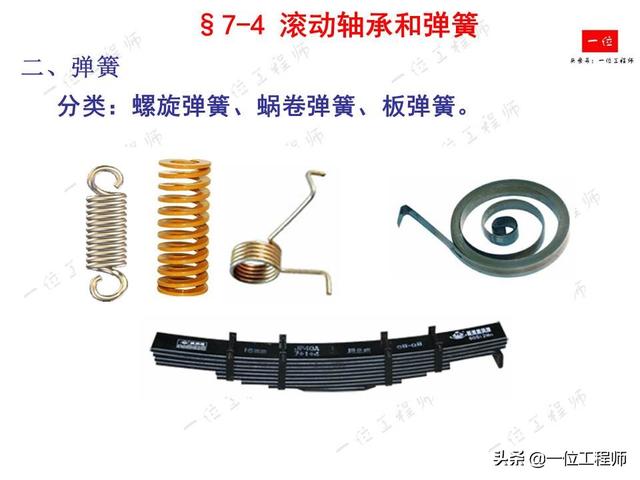

常用件指的是部分结构、尺寸标准化，另外部分结构需要设计的零件，例如:齿轮、弹簧等。

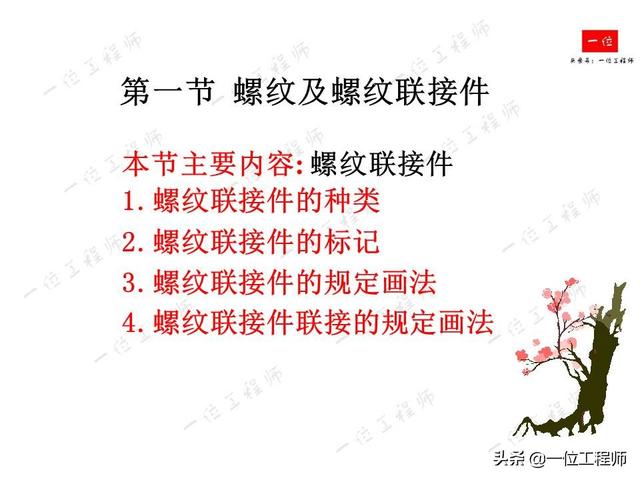

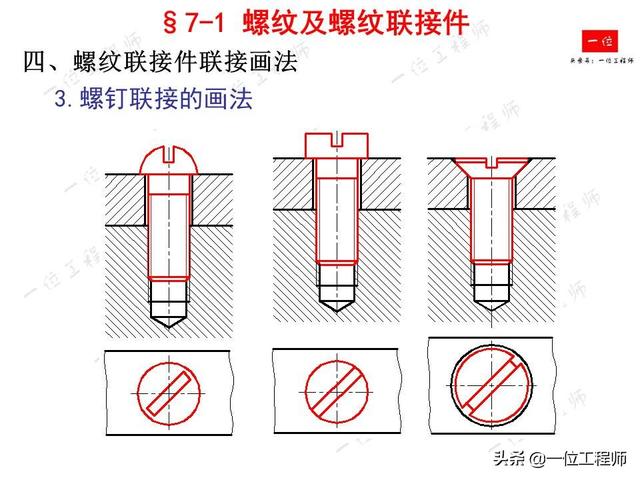

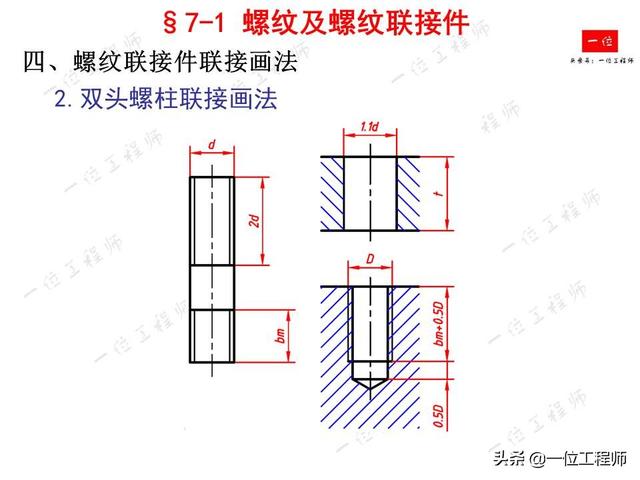

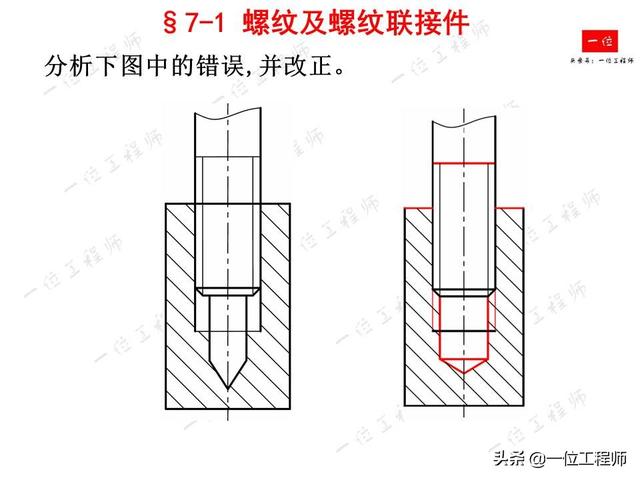

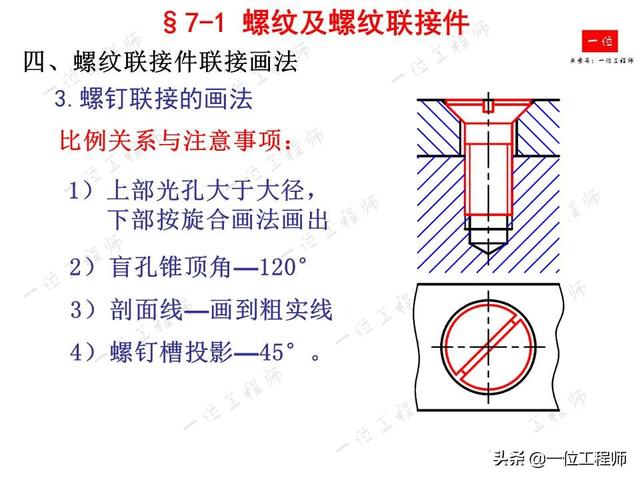

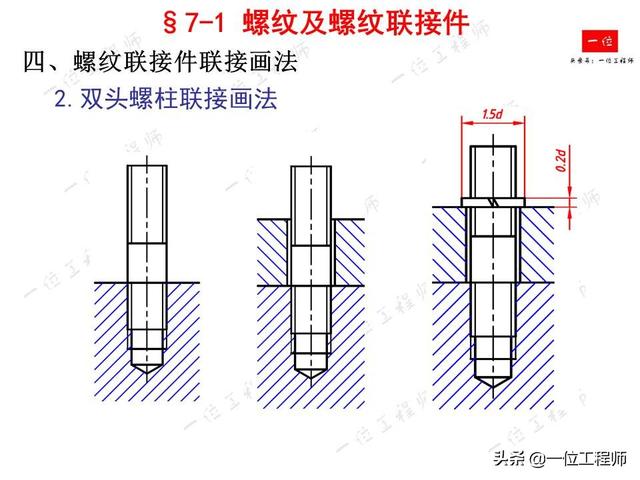

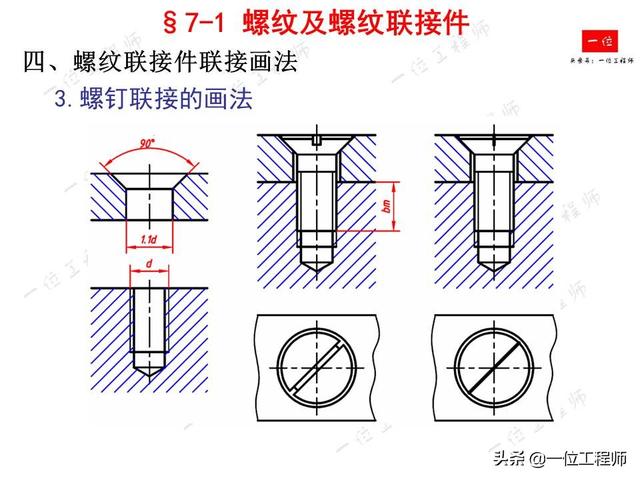

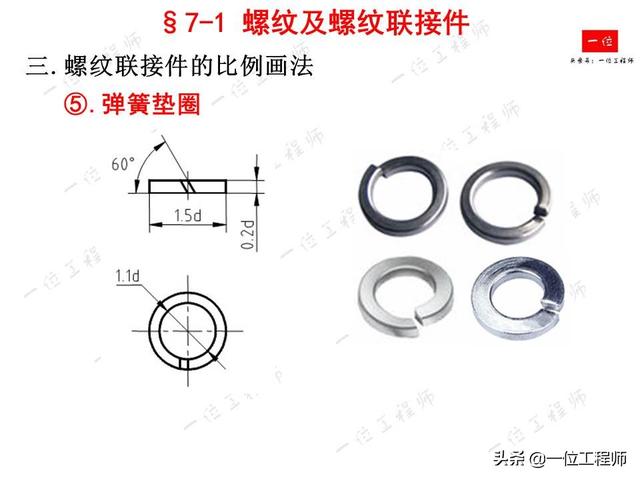

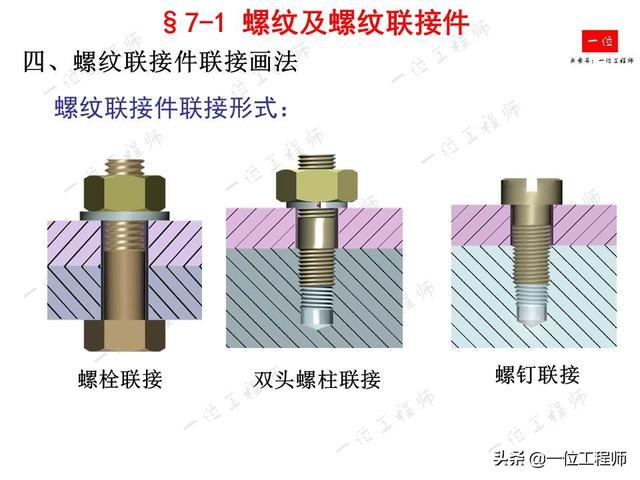

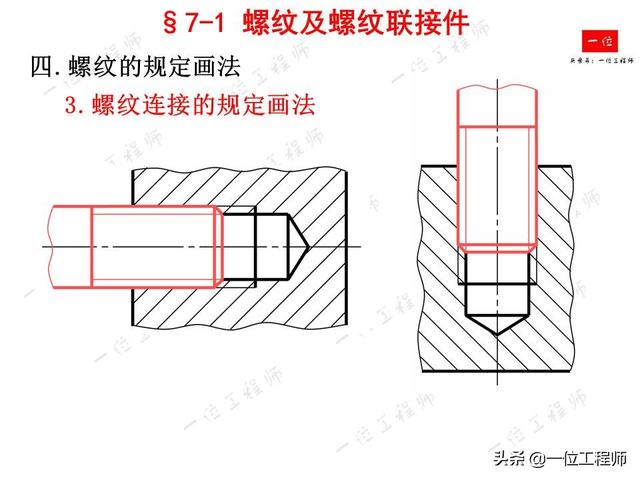

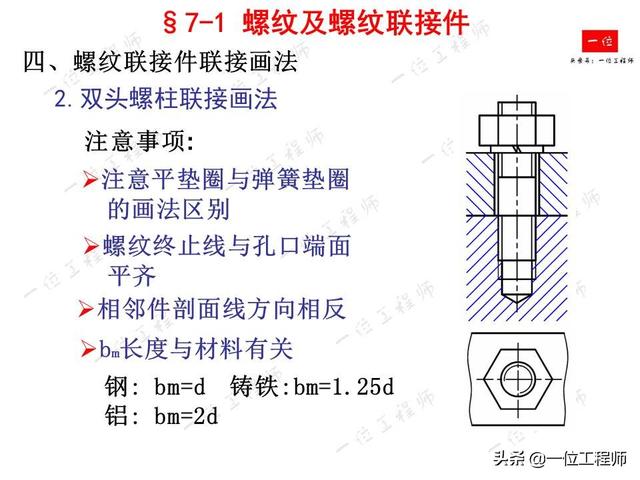

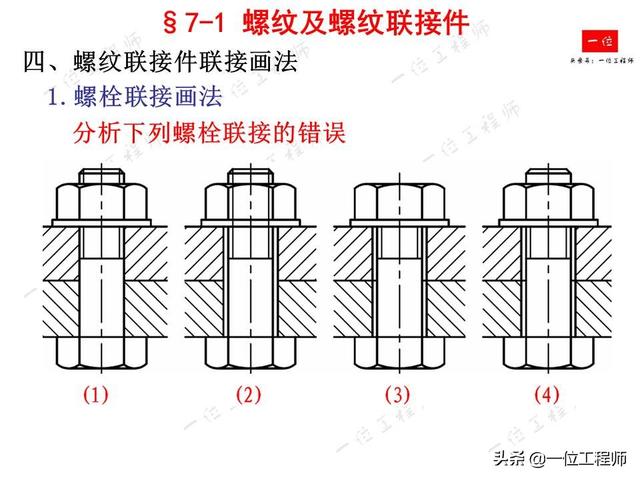

螺纹联接件联接画法

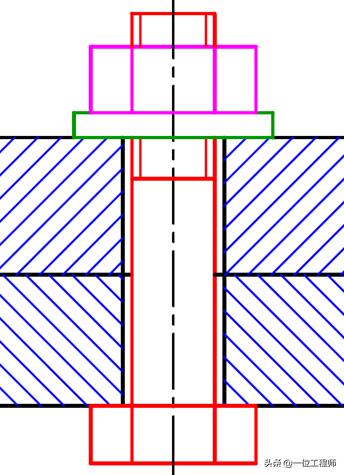

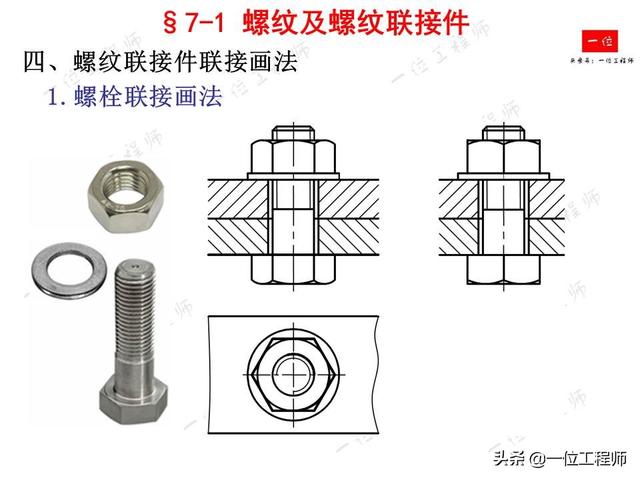

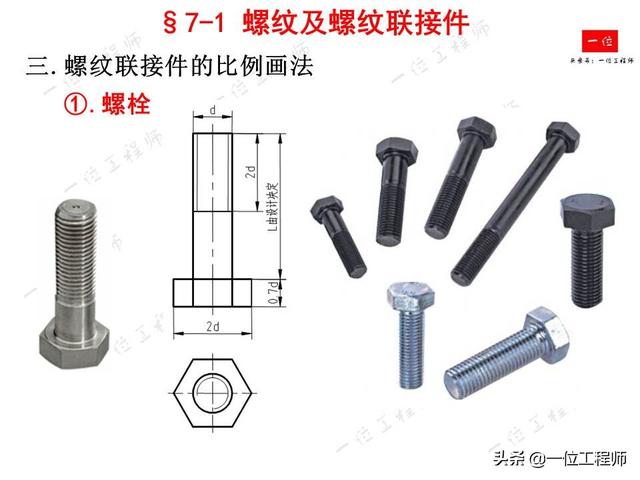

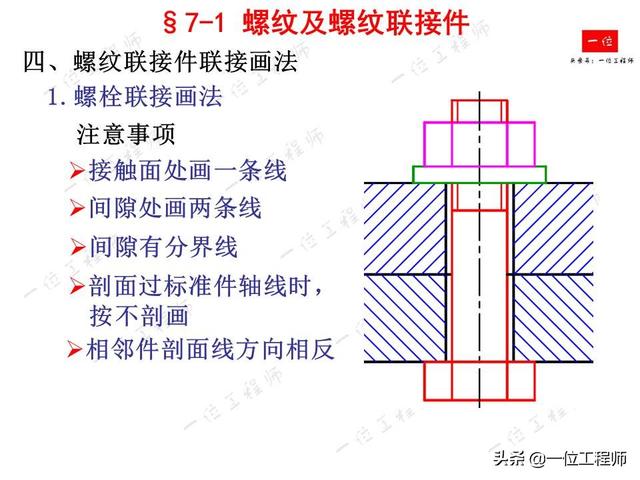

螺栓联接画法注意事项：接触面处画一条线；间隙处画两条线；间隙有分界线；剖面过标准件轴线时，

按不剖画；相邻件剖面线方向相反。

68页内容介绍标准件与常用件(文末有获取)

1000G机械领域相关设计资料内容概述

1000G机械相关领域资料内容涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、制造技术、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

以上内容的具体的展现形式有：文档手册类(千余份工程师设计手册、机械设计手册、制造成型类文档、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等)。

常用的设计工具(500套自动计算表格，其中包括各类传动校核、选型设计表格、非标计算表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等)。

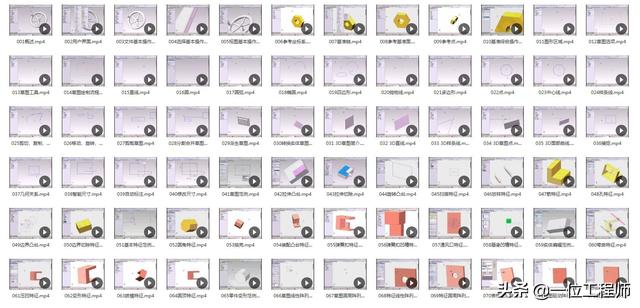

视频教程类(十余款常用的机械设计软件的教程，其中包括UG各版本基础、SolidWorks基础、CATIA、proe、CAD、Adams等等基础知识)。

我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

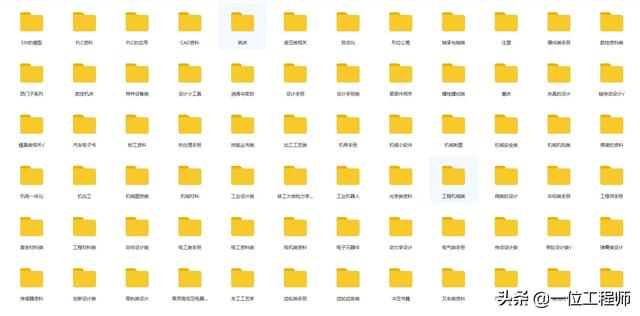

资料目录

文章源文件

计算表格

设计手册

视频教程

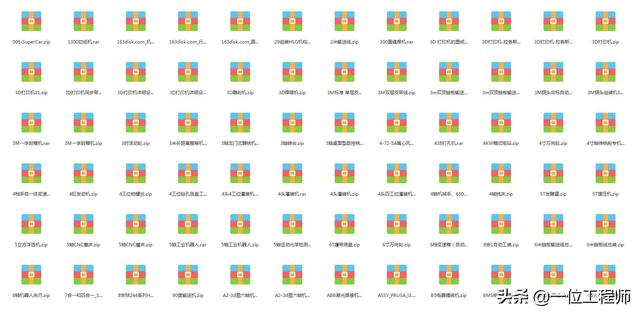

各类模型
