简介：本文深入探讨在TMS320F28335 DSP上实现SCI串口回显（Echoback）功能。文章首先介绍TMS320F28335 DSP及其内置的SCI模块，然后详细阐述实现Echoback的关键步骤，包括SCI模块的初始化、接收中断的启动、接收中断处理、回显数据和发送中断处理。通过具体实践，如示例代码"Example24_DSP2833x_SCI_echoback"，开发者可以快速掌握SCI串口回显技术，并在嵌入式系统开发中应用。

1. 串口回显（Echoback）介绍

1.1 串口通信基础

串口回显，又称为Echoback，是指在串口通信中，发送端发出的信息被接收端接收后立即返回给发送端的过程。这一机制广泛应用于调试和数据校验中，可以验证数据是否被准确无误地传输和接收。

1.2 Echoback的工作流程

在Echoback操作中，发送端通过串口发送一串数据，接收端在检测到这些数据后，将其原样发回。发送端在接收到自己的数据之后，通过比对原数据和接收到的数据，从而验证通信链路的可靠性。

1.3 串口回显的应用场景

串口回显不仅用于基本的通信测试，也可以用于开发调试过程中监控数据传输状态，确保通信协议或应用程序能够正确处理数据。对于初学者来说，是一个很好的学习和实践串口通信的切入点。

2. TMS320F28335数字信号处理器概述

2.1 TMS320F28335架构特点

2.1.1 核心架构与性能指标

TMS320F28335是德州仪器（Texas Instruments，简称TI）生产的一款高性能32位微控制器，属于C2000系列，专门针对实时控制应用。其核心架构基于TI的TMS320™ CPU，这是一款具有高性能浮点运算能力的处理器。该处理器的性能指标支持高达150 MHz的频率，具有180 MHz的单周期指令执行速度，并集成了高达64KB的闪存（FLASH）以及18KB的单周期访问SRAM。

TMS320F28335的性能指标还表现在它集成了多个高级控制外设，例如高达12位的模拟到数字转换器（ADC），可编程的脉宽调制器（PWM），以及通信接口如SCI、SPI和CAN等。这样的高性能和丰富的外设集成为工业控制和电机驱动应用提供了强大的支持。

2.1.2 处理器的存储结构和资源

处理器的存储结构是微控制器设计中的核心，TMS320F28335的存储结构非常灵活。它包括32KB的程序存储器（PM），这个空间用于存储代码和常量数据；另外还有32KB的数据存储器（DM），这个空间用于存储变量数据。TMS320F28335还包括一个2KB的One-Time Programmable (OTP) ROM，这使得微控制器可以进行一次性编程。

在资源方面，除了存储器之外，TMS320F28335还拥有一个非常高效的电源管理模块，支持多种睡眠模式，以及一个精确的时钟系统。该处理器还支持JTAG和CAN总线接口，这为开发和调试提供了极大的便利。

2.2 TMS320F28335的编程环境

2.2.1 开发工具链和编程语言

TMS320F28335的开发工具链主要是由德州仪器提供的一系列工具和服务构成。其中包括一个集成开发环境Code Composer Studio™，它集成了编辑器、编译器、调试器和项目管理工具。编程语言方面，主要是以C语言为主，同时也支持汇编语言，这样可以在性能关键部分使用汇编进行优化。

2.2.2 调试和性能分析工具

调试是开发过程中不可或缺的环节，Code Composer Studio提供了强大的调试功能，包括源代码级调试、硬件断点和实时数据查看等。而性能分析工具，如Code Composer Studio的分析器和TI提供的其他性能分析工具，可以帮助开发者发现和解决性能瓶颈，优化代码运行。

TMS320F28335提供了硬件级调试的支持，它可以通过JTAG接口与外部调试器进行连接，同时支持非侵入式的实时数据监控和分析。

graph LR
    A[开发环境] -->|Code Composer Studio| B[集成开发环境]
    B --> C[编辑器]
    B --> D[编译器]
    B --> E[调试器]
    B --> F[项目管理工具]
    A -->|编程语言| G[C语言]
    A -->|编程语言| H[汇编语言]
    A -->|调试工具| I[硬件调试接口]
    A -->|性能分析工具| J[性能分析器]

开发TMS320F28335程序时，首先需要配置Code Composer Studio环境，通过创建项目，选择合适的编译器和链接器设置。编写C语言或汇编语言代码后，可以编译和链接生成可执行文件。通过使用JTAG接口进行硬件调试，可以实现实时数据的监控和分析，这对性能的优化和错误的诊断至关重要。

TMS320F28335的编程环境和工具链非常丰富和专业，为开发者提供了方便且强大的开发和调试体验，能够有效缩短开发周期，提高项目的开发质量。

3. SCI模块功能和通信标准

3.1 SCI模块的基本功能

SCI（串行通信接口）模块是数字信号处理器（DSP）中用来实现串行通信的重要组成部分。其基本功能包括数据的串行发送和接收，支持多通道配置和管理。

3.1.1 SCI的发送和接收机制

SCI发送机制涉及将并行数据转换为串行数据以通过串行线发送。发送操作通常涉及到以下几个步骤：

1. 数据加载到发送缓冲区，准备发送。
2. 通过串行线按位顺序发送数据。
3. 在数据发送过程中，可以设置和监控发送状态寄存器，以了解发送进程。

相应的接收机制则是将串行数据转换回并行数据，这一过程涉及：

1. 从串行线接收数据位，并根据配置的时钟源和采样率组装成字节。
2. 将组装好的数据字节保存至接收缓冲区。
3. 同样地，通过检查状态寄存器来监控接收状态。

// 伪代码示例：SCI发送数据
void SCI_SendData(uint8_t data) {
    // 等待上一个字节发送完成
    while (!(SCICSR & SCI_TX_READY)) {
        // 等待发送就绪位
    }
    // 将数据字节写入发送缓冲寄存器
    SCITXBUF = data;
}

在上述伪代码中， SCICSR 寄存器表示控制状态寄存器， SCI_TX_READY 标志位用来表示发送缓冲区是否为空，即是否可以开始新的发送操作。 SCITXBUF 则为发送缓冲寄存器。逻辑分析表明，发送操作必须确保上一个字节已经发送完成，然后再进行当前字节的发送。

3.1.2 多通道配置和管理

许多现代DSP设备支持多个SCI通道。多通道配置允许同时进行多个串行通信任务。为了正确配置和管理这些通道，开发者必须确保：

• 独立的通道选择和初始化。
• 正确的引脚复用配置。
• 各个通道的中断或DMA配置保持独立性。

// 伪代码示例：多通道初始化
void MultiSCI_Init() {
    // 初始化SCI通道1
    SCICSR1 |=SCI_ENABLE; // 启用通道1
    SCIPRIOR1 |= 0x03;    // 设置通道1的优先级
    // 初始化SCI通道2
    SCICSR2 |=SCI_ENABLE; // 启用通道2
    SCIPRIOR2 |= 0x03;    // 设置通道2的优先级
}

在这段代码中， SCICSR1 和 SCICSR2 代表了两个不同通道的控制状态寄存器，分别用于启用和配置通道1和通道2。 SCIPRIOR1 和 SCIPRIOR2 则是对应的优先级寄存器。通过设置这些寄存器，可以启动各通道的SCI通信，并为它们配置适当的优先级。

3.2 通信标准与协议

在串行通信过程中，数据的传输需要遵循一定的标准和协议以确保数据的正确接收和解码。

3.2.1 异步通信的标准与实现

异步通信允许在没有外部时钟信号的情况下进行数据传输。其标准定义包括起始位、数据位、停止位以及可选的校验位。

• 起始位 ：标志着数据帧的开始，通常为逻辑0。
• 数据位 ：实际要传输的数据，可以是5位、6位、7位或8位。
• 停止位 ：标志着数据帧的结束，通常是1位、1.5位或2位。
• 校验位 ：用于错误检测，可选的有偶校验、奇校验等。

// 伪代码示例：配置SCI异步通信参数
void SCI_SetAsyncMode() {
    // 设置数据格式：8数据位，1停止位，无校验位
    SCICR = (SCICR & ~(SCICR_STOP_BITS_MASK | SCICR_PARITY_ENABLE | SCICR_PARITY_TYPE_MASK | SCICR_DATA_BITS_MASK)) |
            SCICR_STOP_BITS_1 | SCICR_PARITY_DISABLE | SCICR_DATA_BITS_8;
}

在这段伪代码中， SCICR 是SCI控制寄存器，通过设置该寄存器来配置异步通信参数。具体地，我们配置了8个数据位，1个停止位，禁用了校验位。

3.2.2 波特率生成和误差控制

在串行通信中，波特率（bit rate）表示每秒传输的比特数。为了保证数据的准确传输，波特率必须精确匹配。

波特率的生成涉及到以下因素：

• 时钟频率 ：DSP的内部或外部时钟。
• 分频器 ：对时钟频率进行分频。

误差控制则涉及到对波特率误差的管理，这通常通过以下方法实现：

• 可编程波特率发生器 ：允许根据特定的时钟频率来调整波特率。
• 硬件支持 ：某些硬件支持自动校准，以补偿晶体振荡器的微小偏差。

// 伪代码示例：配置SCI波特率
void SCI_SetBaudRate(uint32_t clock_freq, uint32_t baud_rate) {
    // 假定SCICCR是SCI时钟控制寄存器
    uint32_t baud_gen_val = (clock_freq / (16 * baud_rate)) - 1;
    SCICCR &= ~(SCICCR_BAUD_GEN_MASK);
    SCICCR |= (baud_gen_val & SCICCR_BAUD_GEN_MASK);
}

在这段伪代码中，我们首先计算了波特率生成器的值，并且将其设置到 SCICCR （SCI时钟控制寄存器）中，根据计算得到的分频值来确保正确的波特率。其中， SCICCR_BAUD_GEN_MASK 用于获取波特率生成器的值，并且确保它在合法的范围内。

通过上述配置，SCI模块就可以根据预定的通信协议和标准来准确地发送和接收数据。

4. SCI工作原理和异步通信机制

4.1 SCI的内部结构与工作原理

串行通信接口（SCI）是数字信号处理器（DSP）中的一个重要功能模块，它负责与外部设备之间的串行数据传输。SCI模块通过简单的引脚连接，实现数据的异步发送与接收，广泛应用于微控制器和DSP的通信中。

4.1.1 发送器和接收器的工作流程

SCI的发送器和接收器各自有独立的内部结构，它们在工作时可以是全双工模式，即同时进行数据的发送和接收。

• 发送器工作流程 ：当数据需要被发送时，首先被加载到发送缓冲寄存器（TXBUFR）。之后，该数据会被移动到发送移位寄存器（TXSHR），并开始按位发送。当传输一个字符的全部数据位后，根据所选择的通信协议，发送器会添加起始位、停止位和可选的校验位。一旦这些位发送完成，发送器准备发送下一个字符的数据。

• 接收器工作流程 ：接收器在检测到起始位后，同步到接收到的信号，并开始接收后续的数据位。接收器会根据预先设定的波特率来采样中间的数据位，并根据需要的校验方式进行校验。所有接收到的数据位被移入接收移位寄存器（RXSHR）。一旦接收到停止位，将数据从RXSHR移入接收缓冲寄存器（RXBUFR），并在接收中断中处理。

4.1.2 控制寄存器的作用和配置

SCI模块的控制寄存器负责管理其运行的各个方面，包括波特率设置、数据格式（如数据位、停止位、校验位）以及中断控制等。

• 波特率设置 ：控制寄存器中的波特率发生器（Baud Rate Generator）允许用户设定波特率，这个值会决定发送器和接收器的时钟频率。

• 数据格式设置 ：通过控制寄存器定义数据帧的格式。例如，可以设置8或9位数据长度，1、1.5或2个停止位，以及奇校验、偶校验或无校验。

• 中断控制 ：控制寄存器用于配置中断。可以设置哪些事件（如发送缓冲区空、接收缓冲区满、接收到特定字符等）将触发中断。

4.2 异步通信机制详解

异步通信是一种不依赖于时钟信号的串行通信机制，允许在不同的设备之间传输数据，而不必对发送和接收设备进行精确的时钟同步。

4.2.1 起始位、数据位和停止位

在异步通信中，每一个数据帧的开始都会有一个起始位，这通常是一个逻辑0的电平信号，用来通知接收设备数据帧即将开始。数据位紧跟在起始位之后，其长度可由控制寄存器中设置的数据格式决定。停止位用来标记数据帧的结束，通常为逻辑1，其数量也是可配置的，常见的有1、1.5或2个停止位。

4.2.2 校验位和流控制方式

为了确保数据传输的正确性，可以在数据帧中加入校验位。校验位可以是奇校验、偶校验或无校验。奇校验意味着数据（包括起始位和停止位）加上校验位的总和为奇数，偶校验则为偶数。无校验则不进行校验计算。

流控制方式主要用于解决数据传输过程中可能出现的接收方来不及处理的问题。常见的流控制方式有硬件流控制（RTS/CTS）和软件流控制（XON/XOFF）。硬件流控制依赖于额外的引脚信号进行控制，而软件流控制则通过发送特定的字符来实现暂停和恢复数据传输。

由于文章的长度限制，具体代码块、表格和mermaid格式流程图的展示将在后续的章节内容中给出。上述章节已经为读者提供了SCI工作原理和异步通信机制的详细解释，为下一章节关于SCI配置步骤的详细介绍做了铺垫。

5. SCI配置步骤详细说明

5.1 SCI初始化配置

在第五章中，我们将深入了解如何通过初始化配置为SCI（串行通信接口）模块设置工作环境，以及如何计算和配置波特率，为后续通信奠定基础。

5.1.1 引脚复用和GPIO设置

在使用SCI模块前，首先需要将相应的引脚配置为串口功能。TMS320F28335处理器上的引脚具有复用功能，我们可以通过引脚复用设置将特定的GPIO（通用输入输出）引脚配置为SCI功能。这通常涉及到对特定引脚控制寄存器的设置，例如GPIO引脚功能选择寄存器（GPxMUXn）。

例如，将GPIO引脚3配置为SCIRXD引脚（SCI接收），需要如下设置：

// 假设x为端口编号，n为引脚编号
GPAMUX1.bit.GP3 = 1; // 将GPIO3配置为复用功能A，假设SCI接收为复用功能A

此代码段将GPIO3配置为SCI接收引脚。同样，对于SCI发送引脚SCITXD，我们也可以采用类似的方式进行配置。

5.1.2 波特率的计算和配置

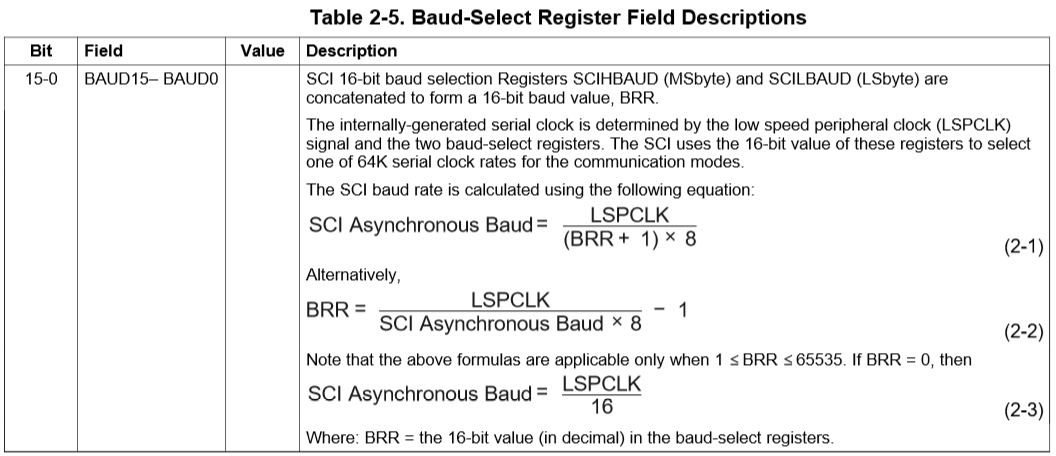

SCI模块的波特率是由内部的波特率发生器来决定的，该发生器基于处理器的时钟频率。波特率的计算公式如下：

波特率 = 处理器时钟频率 / (8 * (BRP + 1) * (SCICLK = 1))

其中，BRP是波特率预分频器的值，SCICLK是SCI时钟源选择位。在TMS320F28335中，BRP的值可以在0到65535之间选择，以实现不同的波特率。

例如，如果处理器的时钟频率为150MHz，想要设定波特率为9600bps，可以采用如下配置：

// 假设使用的是内部时钟源，SCICLK=1
// 设定波特率预分频器为150MHz / (8 * 9600) - 1
SCICCR.bit.BRP = 1561; // BRP = 1561

// 其他配置，如无奇偶校验、8位数据长度、1位停止位等
SCICCR.bit.PB = 0; // 无奇偶校验位
SCICCR.bit.LOOP = 0; // 非本地回环模式
SCICCR.bit.SCISWAI = 0; // 允许CPU在等待模式下停止
SCIHBAUD = SCILBAUD; // 设置高字节和低字节的波特率分频器值

此代码块设置SCI模块以9600bps的波特率运行。

5.2 高级配置与性能优化

5.2.1 中断和DMA的配置

在实现高效数据通信时，中断和直接内存访问（DMA）是两个关键的高级配置。通过这些配置，可以实现无需CPU干预的自动数据传输。

首先，为了使用中断，需要正确配置相关的中断向量和中断优先级。以下是如何配置SCI接收中断的示例代码：

IER |= M_INT13; // 使能SCI-A接收中断（假设接收中断位于INT13）
PieCtrlRegs.PIEIER1.bit.INTx7 = 1; // 使能PIE组1的第7个中断（SCI-A接收）

对于DMA，需要配置DMA控制寄存器和相关参数，实现数据的自动传输：

// 假设要从接收缓冲区传输数据到内存地址0x1000
EDMA3CCRxRegs.DMAOPT.bit.FLOW = 0; // 内存到内存传输
EDMA3CCRxRegs.DMASRC地址 = 0x7000; // SCI-A接收缓冲区地址
EDMA3CCRxRegs.DMADST地址 = 0x1000; // 目标内存地址
EDMA3CCRxRegs.DMAFrameSize = 1; // 每次传输数据大小（字节）
EDMA3CCRxRegs.DMAElementSize = 1; // 每个数据包大小（字节）
EDMA3CCRxRegs.DMAidx = 0; // 传输起始索引
EDMA3CCRxRegs.DMAQNUM = 0; // 队列号
EDMA3CCRxRegs.DMAQBot = 0; // 队列底部索引
EDMA3CCRxRegs.DMAQTop = 0; // 队列顶部索引
EDMA3CCRxRegs.DMAChannelControl = 0x01; // 启动传输

5.2.2 发送与接收缓冲机制优化

在连续通信的情况下，优化发送与接收缓冲机制对于提高通信效率至关重要。通过配置FIFO（先进先出）缓冲区，可以减少CPU的负载，使得数据传输更加高效。

设置SCI的FIFO，可以参考以下代码：

// 配置SCI的FIFO
SCIFFTX.bit.TXFIFORESET = 1; // 重置发送FIFO
SCIFFRX.bit.RXFIFORESET = 1; // 重置接收FIFO

// 设置FIFO深度
SCIFFTX.bit.TXFFIL = 31; // 发送FIFO深度为31
SCIFFRX.bit.RXFFIL = 31; // 接收FIFO深度为31

// 启用FIFO中断
SCIFFTX.bit.TXFFIENA = 1; // 发送FIFO空中断使能
SCIFFRX.bit.RXFFIENA = 1; // 接收FIFO满中断使能

以上配置确保了当发送缓冲区为空或者接收缓冲区满时，会触发相应的中断，使得CPU可以进行更有效的任务调度。

| 功能项 | 发送FIFO配置 | 接收FIFO配置 | |----------------|---------------|---------------| | FIFO深度 | 31 | 31 | | FIFO中断使能 | 是 | 是 | | FIFO溢出处理 | 待定 | 待定 | | 中断触发条件 | FIFO空时 | FIFO满时 | | 适用场景 | 实时数据传输 | 数据缓冲和暂存 |

通过这张表格，我们可以一目了然地看到发送和接收FIFO配置的区别，以及它们在实际应用中的适用场景。FIFO配置和中断优化是提升通信效率和可靠性的关键步骤。

在上述配置之后，要确保数据发送和接收时能够正确处理FIFO溢出情况。为此，必须编写相应的中断服务程序来管理FIFO状态，并采取措施避免数据丢失。

通过本章节的介绍，我们深入探讨了TMS320F28335上的SCI模块的初始化配置方法，包括如何配置引脚复用、计算和设定波特率，以及如何优化发送和接收缓冲机制。在实践中，这些配置对于实现稳定高效的数据通信至关重要。

6. 接收中断与发送中断处理流程

在数字信号处理器中，中断处理机制是一个不可或缺的部分，它允许设备在特定事件发生时打断正常的程序执行流程，从而立即响应这些事件。SCI（串行通信接口）模块的接收中断和发送中断是实现异步通信的关键。本章节将详细探讨这些中断的处理流程，包括中断机制、优先级管理、中断处理程序的编写与调试，以及如何在实际应用中进行优化。

6.1 中断机制与优先级管理

中断机制是微处理器响应外部或内部事件的一种机制。当中断发生时，处理器会暂停当前执行的任务，保存当前状态，然后跳转到一个特定的中断服务程序（ISR）去处理该中断事件。处理完成后，处理器恢复之前保存的状态，并继续执行被打断的任务。

6.1.1 中断向量表和中断服务程序

在TMS320F28335这样的数字信号处理器中，每个可能的中断源都有一个对应的中断向量。中断向量是内存中的一段地址，包含了中断服务程序的入口地址。当中断发生时，处理器会查找中断向量表，读取对应中断向量所指向的地址，并跳转至该地址开始执行中断服务程序。

// 伪代码示例
void (*interrupt_vector_table[])(void) = {
    // ... 其他中断服务程序入口
    &SCI_RX_ISR, // 接收中断服务程序入口
    &SCI_TX_ISR  // 发送中断服务程序入口
    // ... 其他中断服务程序入口
};

在编写中断服务程序时，开发者需要确保代码简洁高效，以减少中断响应时间，并尽快返回主程序继续执行。

6.1.2 中断优先级设置和管理

中断优先级决定了多个中断同时发生时，处理器先响应哪一个中断。TMS320F28335支持优先级的配置，允许开发者对不同类型的中断分配不同的优先级。优先级高的中断可以打断优先级低的中断服务程序的执行。

// 配置中断优先级的伪代码
void ConfigureInterruptPriority(void) {
    // 设置中断优先级寄存器
    // ...
}

开发者在编程时必须考虑中断优先级的配置，确保重要的中断得到及时处理，同时也避免低优先级的中断过分延迟高优先级中断的处理。

6.2 中断处理程序的编写与调试

编写中断处理程序需要对中断机制有深刻理解，以及对SCI模块的工作原理和通信协议的熟悉。本小节将着重介绍接收中断和发送中断服务程序的实现，并提供一些调试技巧。

6.2.1 接收中断服务程序的实现

接收中断服务程序（SCI_RX_ISR）是响应串口接收中断的核心程序。当SCI模块接收到数据后，会触发接收中断。该服务程序的主要任务是读取接收到的数据，并根据需要执行进一步的处理。

// 接收中断服务程序伪代码
__interrupt void SCI_RX_ISR(void) {
    // 读取接收缓冲区的数据
    uint16_t data = ReadFromSCIBuffer();

    // 根据数据执行相应操作
    ProcessReceivedData(data);

    // 清除中断标志位，准备下一次接收
    ClearInterruptFlag();

    // 返回中断返回地址
    RETI;
}

编写接收中断服务程序时，需要关注的是如何高效地处理接收到的数据，避免数据溢出，并确保程序的稳定运行。

6.2.2 发送中断服务程序的实现

发送中断服务程序（SCI_TX_ISR）主要用于处理发送过程中的中断事件。当SCI模块完成数据的发送，或者在发送缓冲区中有空位时，会触发发送中断。

// 发送中断服务程序伪代码
__interrupt void SCI_TX_ISR(void) {
    // 检查是否有更多数据要发送
    if (MoreDataToSend()) {
        // 将数据写入发送缓冲区
        WriteToSCIBuffer(SendNextData());
    }

    // 清除中断标志位，准备下一次发送
    ClearInterruptFlag();

    // 返回中断返回地址
    RETI;
}

在发送中断服务程序中，需要确保数据的连续发送，并且在发送完毕后及时关闭发送中断，避免无谓的中断请求。

编写和调试中断服务程序时，开发者可以利用串口监视器、逻辑分析仪等工具，观察中断请求和处理的时序，确保程序按预期运行。调试过程中，通过逐步跟踪程序执行路径，可以及时发现并修正潜在的问题。

在第六章的内容中，我们探讨了TMS320F28335处理器的SCI模块中断处理机制，从基本的中断向量表和中断服务程序，到接收与发送中断的实现和调试。这些知识对于理解整个串行通信过程至关重要，并为后续章节中深入的代码分析与实践应用打下了坚实的基础。

7. 示例代码分析与实践应用

7.1 示例代码的功能解析

7.1.1 代码结构和关键函数分析

在探讨示例代码的功能解析之前，让我们先从一个简单的串口通信的C语言示例开始。这个例子将展示如何初始化串口、发送和接收数据，以及如何处理中断。

#include <TMS320F28335.h> // 包含 DSP28335 头文件

// 串口初始化函数
void SCI_Init(void) {
    // 配置GPIO为串口功能等...
}

// 发送数据函数
void SCI_SendData(char *data) {
    // 实现数据的发送机制...
}

// 接收数据函数
char SCI_ReceiveData(void) {
    // 实现数据的接收机制...
}

// 主函数
void main(void) {
    // 系统初始化...
    SCI_Init();
    while (1) {
        // 发送数据
        SCI_SendData("Hello World!");
        // 接收数据
        char receivedData = SCI_ReceiveData();
        // 做出响应...
    }
}

在上面的代码中， SCI_Init() 函数用于初始化串口相关硬件（例如GPIO）， SCI_SendData() 和 SCI_ReceiveData() 函数分别用于发送和接收数据。虽然这是一个非常简化的例子，但它展示了串口通信的基本框架。

7.1.2 代码中的错误处理和异常管理

错误处理和异常管理是任何可靠软件的关键部分。在实际的串口通信代码中，您需要检查并处理如下潜在的异常情况：

• 发送或接收数据时的超时
• 无效数据接收或发送失败
• 中断服务程序中的错误处理

// 发送数据函数（考虑错误处理）
void SCI_SendData(char *data) {
    // 发送数据前的检查
    if (!data) {
        // 处理空指针错误
    }
    // 实现数据的发送机制，并检查发送结果...
}

// 接收数据函数（考虑错误处理）
char SCI_ReceiveData(void) {
    char data = 0;
    // 检查是否成功接收到数据
    if (/* 接收失败的条件 */) {
        // 处理接收错误
    } else {
        data = /* 从接收缓冲区读取数据 */;
    }
    return data;
}

7.2 实践应用与项目案例

7.2.1 基于SCI模块的通信项目部署

在实际部署基于SCI模块的通信项目时，您可能需要考虑以下步骤：

1. 硬件连接和配置，包括电源、地线、以及必要的接口电路。
2. 软件层面的初始化，包括时钟设置、GPIO复用配置、中断优先级安排等。
3. 实现数据的收发逻辑，包括编码和解码数据，以及数据的打包和解包。
4. 错误处理和异常管理的实现，确保在通信中断或数据损坏时系统能够稳定运行。
5. 测试和验证，包括单元测试、集成测试和实际场景下的测试。

7.2.2 性能评估和问题解决策略

在项目部署后，对性能进行评估是必不可少的。性能评估可能包括：

• 吞吐量测试，确保系统在高负载下仍能保持稳定的通信速率。
• 延迟测量，评估通信数据从发送到接收的响应时间。
• 稳定性测试，长时间运行以确保系统不会出现崩溃或其他问题。

针对可能出现的问题，解决策略可能包括：

• 对通信协议进行优化，例如通过帧大小调整或添加流控制机制来减少通信错误。
• 硬件层面的排查，如检查布线、信号完整性、电源稳定性等。
• 软件层面的调试，比如优化中断处理逻辑、改进缓冲管理策略等。

接下来，我们进一步探讨如何实现具体的代码优化以提高系统性能。
