一，露点温度

     露点温度指空气在水汽含量和气压都不改变的条件下，冷却到饱和时的温度。形象地说，就是空气中的水蒸气变为露珠时候的温度叫露点温度。露点温度本是个温度值，可为什么用它来表示湿度呢?这是因为，当空气中水汽已达到饱和时，气温与露点温度相同;当水汽未达到饱和时，气温一定高于露点温度。所以露点与气温的差值可以表示空气中的水汽距离饱和的程度。气温降到露点以下是水汽凝结的必要条件。

单位：

习惯上，常用摄氏温度表示。

说明

①人们常常通过测定露点，来确定空气的绝对湿度和相对湿度，所以露点也是空气湿度的一种表示方式。例如，当测得了在某一气压下空气的温度是20℃，露点是12℃那么，就可从表中查得20℃时的饱和蒸汽压为17.54mmHg，12℃时的饱和蒸汽压为10.52mmHg。则此时:空气的绝对湿度p=10.52mmHg，空气的相对湿度.B=(10.52/17.54)×100%=60%。采用这种方法来确定空气的湿度，有着重大的实用价值。但这里很关键的一点，要求学生学会露点的测定方法。

②露点的测定，在农业上意义很大。由于空气的温度下降到露点温度时，空气中的水蒸汽就凝结成露。如果露点在O℃以下，那么气温下降到露点时，水蒸汽就会直接凝结成霜。知道了露点，可以预报是否发生霜冻，使农作物免受损害。

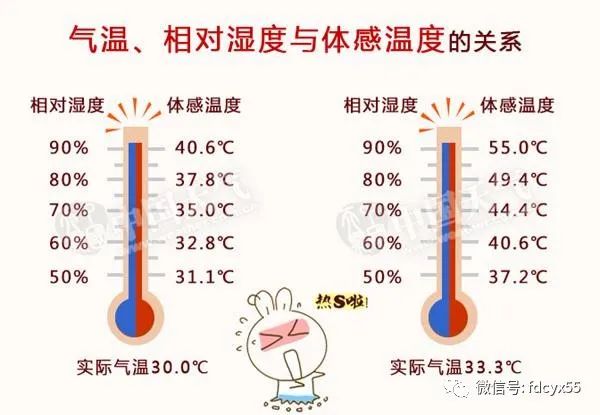

气温和露点的差值愈小，表示空气愈接近饱和。气温和露点接近，也就是此时的相对湿度百分比值大，人们感觉气候潮湿;气温和露点差值大，即此时的相对湿度百分比值小，人们感觉气候干燥。人体感到适中的相对湿度是60~70%。

④严格地说，露点时的饱和汽压和空气当时的水汽压强是不相等的。由于未饱和汽的压强随温度的变化是遵循下列规律Pt=P0(1+t/273)。

二、氢气的露点

露点就是氢气处于饱和状态下，当气温下降，出现氢气液珠的温度值。氢气中水蒸气含量愈少，露点愈低。当氢气中含水时相对湿度100%时，水就会结露。

氢气露点温度： 压力为P、温度为T、混合比为r的湿气中，在此给定的压力下，湿气被水饱和时的温度， 单位是：℃

露点和压力温度有关，如0.3MPA的氢气露点大约15℃。

氢气湿度标准

1、发电机内运行氢压下的允许湿度低限为露点温度Td=－25 ℃，根据发电机内的最低温度规定了允许湿度高限，即当发电机温度最低为5 ℃时，湿度高限为露点温度Td=－5 ℃；当发电机温度最低≥10 ℃时，湿度高限为Td=0 ℃。

2、发电机充补氢所用的新鲜氢气在常压下允许湿度为:

新建电厂Td≤50 ℃,已建电厂Td≤25 ℃。

3、氢气湿度超标对发电机的危害

1、氢气湿度过高对转子护环的影响

氢气湿度过高，使发电机转子护环产生应力腐蚀纹损并使裂纹快速发展。

   应力腐蚀的3个必要条件为：材质，较大的应力，有腐蚀介质。国内护环大多采用18Mn5Cr、18Mn4Cr奥氏体钢，机械性能优良，但应力腐蚀开裂与氢气介质湿度有很大关系，在有腐蚀介质，如氯化物、硝酸盐、硫酸盐、亚氯酸盐和氢氧根的情况下，抗应力腐蚀能力下降。在相对湿度大于50%时，裂纹扩展速率呈指数增加。

2、氢气湿度过高对绝缘性能的影响

发电机内氢气湿度过高，降低定子的绝缘电气强度，易使定子绝缘薄弱处发生相间短路。如由于制造方面的原因，200 MW发电机定子端部绝缘存在水接头和引线两处薄弱环节，均处于高电位，如氢气中含水或水汽严重时，会使绝缘薄弱处对其它线棒击穿放电。氢气相对湿度超出一定限值(80%)，定子绝缘缺陷就会加速发展。氢气湿度高，如相对湿度超出75%，会使转子绝缘强度下降，甚至导致无法开机。

3、氢气湿度过低对发电机某些部件的影响

氢气湿度过低，可导致对发电机某些部件产生不利影响，如可导致定子端部垫块收缩和支撑环裂纹。相对湿度小于0.5%，可认为是干气。

4、氢气湿度超标的原因及防治对策

1、新鲜氢气湿度高

若DQ-4(1.0 MPa)型制氢设备仅用水冷除湿，氢气湿度最低只能达到露点-10 ℃，绝对湿度仅为2.04 g/m3，大多电厂绝对湿度在8～15 g/m3，相当于露点7～18 ℃，远不能满足新鲜氢气标准要求；

若水冷却器后加装冷凝式干燥器，运行正常时，氢气湿度露点最低可达到-18 ℃，绝对湿度为1.04 g/m3 ，大多在1～2 g/m3，亦不能满足标准要求；

若安装分子筛干燥器，可使氢气湿度露点达到-50 ℃以下，可满足标准要求。当制氢设备为中压制氢设备(3.2 MPa)时，采用水冷除湿，可使露点降至-20～-25 ℃。对于老厂指标，可接近标准值。如为新厂，则不能满足。

由此可见，制氢设备加装分子筛干燥器，可以大大降低新鲜氢气湿度值。

2、水系统泄漏

氢冷发电机水系统泄漏，主要包括氢冷却器及内冷水系统的泄漏，虽然氢压大于水压，但水汽仍有可能扩散到氢气系统中，应引起高度重视，加强检查，及时发现隐患，提高检修质量，使缺陷消除在萌芽状态。

3、带水密封油漏入发电机

造成发电机氢气湿度大的主要原因为密封油带水，密封瓦串油，油中水份扩散到机内。

防治措施：保证氢侧、空侧油压相等或压差降到最小程度，空侧与氢侧油流相互独立，使空侧油流与氢侧油流不发生交换。否则，当氢侧油压大于空侧油压时，会造成氢侧密封油箱液位下降，从主油箱补入含饱和空气和水分的润滑油，导致密封油中空气和水分增大，影响氢气纯度和湿度。当空侧油压大于氢侧油压时，空侧密封油进入氢侧，从而导致机内氢气纯度和湿度下降。为此，应采用密封油净化装置，调整好两侧油压，尽量使其平衡。同时应注意减小轴封漏汽，有效控制水对油质的污染。

5、氢气湿度的监控与管理

1、湿度单位的选用，利于监控目标的实现

1. 相对湿度≤30%，转子应力腐蚀速率几乎不变；

2. 相对湿度在30%～50%，转子应力腐蚀速率略有增长；

3. 相对湿度≥50%，转子应力腐蚀速率以指数级急骤增加；

4. 相对湿度≥80%，定子绝缘缺陷加速发展；

5. 相对湿度≥75%，转子绝缘缺陷加速发展。

     由此可见，只要保证氢气相对湿度≤50%，就能有效抑制护环急剧加速的应力腐蚀，更能确保定子和转子的绝缘强度水平不致降低。

     在众多表示方法中，露点作为湿度的单位较为直观，原则上与国际接轨，但同时列出相对湿度值更有现实意义。用机内相对湿度作为监控指标，可以直接有效地反应设备的健康水平，使监控目标明确。如果只用露点表示，那么在发电机正常运行状态下，即使露点温度有一定幅度超标，也可不必惊慌失措，其对发电机的危害很小。

如某厂200 MW机组正常运行氢压为0.28～0.30 MPa，入口风温35～43 ℃，但最低不得低于30 ℃，最高不得高于55 ℃。测得机内露点为10 ℃，严重超标，但机内相对湿度为最大，只有22%，对机组相当安全。按机内最低温度30 ℃计算，机内露点为10 ℃时，相对湿度最大也只有29%，也相当安全。在异常情况下，机内最低温度为20 ℃时，机内露点为10 ℃，相对湿度最大为53%，仅比监控指标——相对湿度50%略大，也基本安全。在发电机充氢备用和启动时，由于冷氢温度较低，入口风温有可能达到10℃，露点标准限值和相对湿度限值50%基本对应，不会出现大相径庭的现象，用露点温度作为监控目标尚可。

2、正常运行中的氢气湿度监控

发电机正常运行中，控制好运行风温和内冷却水温，运行风温应保持在35～45 ℃；补氢时不要大量补入低温氢气，通过控制水冷却器水量，将温度控制在40～50 ℃；由于氢冷却器冷却水和机内氢气存有较大温差，氢气湿度大时，首先在此处结露，根据湿度情况，定期或不定期排污，将水分放掉，达到降湿目的。配有氢干燥器，要保证设备正常运转，做好维护工作。经常监视内冷水箱上的漏氢情况，如发现漏氢，应尽早消除。只要控制好氢温，将相对湿度控制在≤50%甚至≤30%并不困难。

3、充氢备用或机组启动时的氢湿监控

机组充氢备用时，为了保护绝缘，一般要求温度不低于5 ℃，氢压大于0.1 MPa，在此期间，极易结露，要严格执行氢气湿度标准，甚至更严。如冷氢温度为5 ℃时，要想使相对湿度保持在50%以下，则露点温度必须在-4 ℃以下。不论停用多长时间，应保持氢干燥器的正常运行，充分发挥其除湿作用。机组启动时，可将氢冷却器冷却水不投入，并网后投入。停机时，保持内冷水正常运行，内冷水的冷却水可不投入运行，使内冷水保持较高温度，可有效防止定子绝缘受潮，防止转子护环产生应力腐蚀。

4、制氢站的氢气湿度监控

制氢设备运行时，要加强分子筛干燥器的排污工作，加强再生效果的监视。尽量保持较高的储罐压力，同时切实有效地进行排污工作，保证送氢湿度符合标准，即露点小于-25 ℃，并越低越好。

氢气的露点是氢冷发电机氢气系统运行过程中需要监视的一个重要参数，一般氢气露点要求为-5--25℃
