Abaqus仿真分层现象(基于接触对的Cohesive法)

(1)

背景

使用内聚力模型(cohesivezone)模拟裂纹的产生和扩展，需要在预计产生裂纹的区域加入cohesive层进行仿真。Cohesive单元可以模拟三种基本断裂形式：I型张开裂缝、II型滑移裂缝、III型撕开裂缝。其中后两种破坏形式的驱动力为剪切力，所以可以称为剪切破坏。在前文“

Abaqus仿真爱情篇03：藕断还能丝连吗？---Abaqus 使用cohesive单元(内聚力模型)仿真裂纹扩展

”已经对二维和三维的I型裂纹扩展进行了介绍，本文基于“surface-based”法对分层现象进行仿真。

(2)

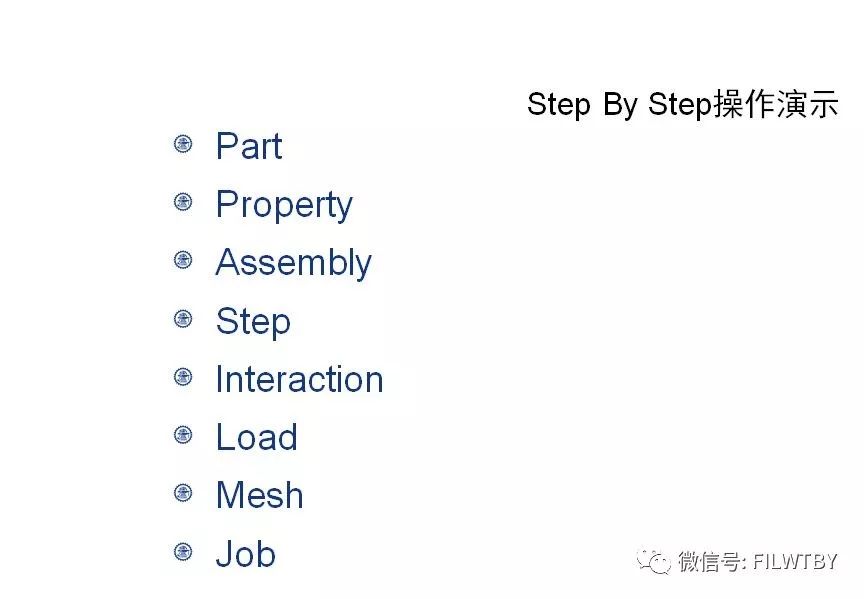

Step By Step 建模操作图文演示

1.

在Abaqus cae界面创建两个part并装配

2.

创建分析步

3.

创建接触属性和接触

为了后续加载方便，创建参考点，并进行耦合设置

4.

设置边界固定条件和强制位移

5.

划分网格设置单元类型，提交计算查看结果

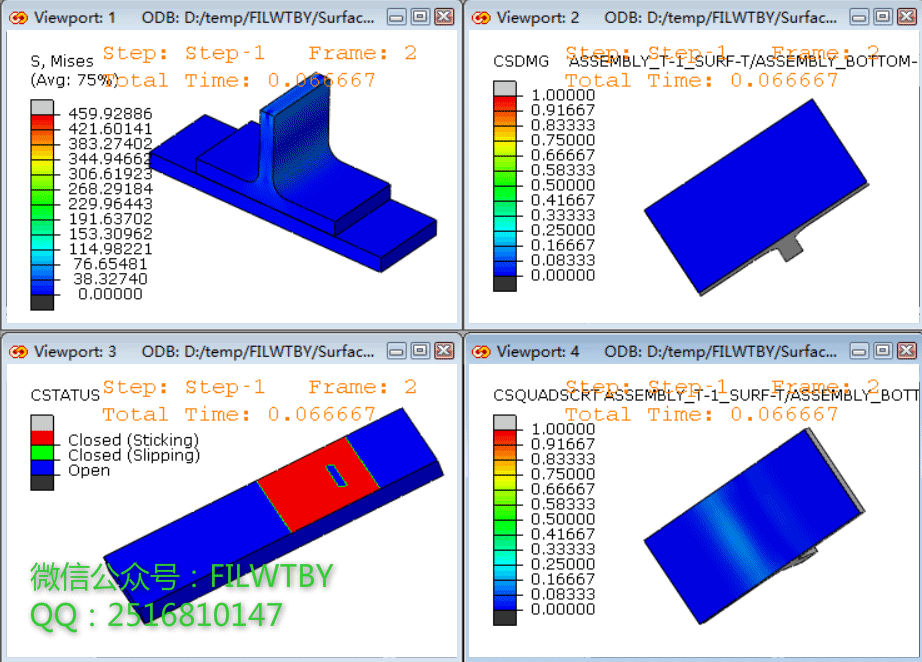

刚度退化过程云图：



动画：

针对此类仿真不容易收敛问题，视频进行了不同方法的分析详解，保证在任何情况下都可以completed！
