本文详细指导如何在几何模型中导入材料点，划分线面，设置网格参数，启用2D边界层，并为特定部分定义高度和层数，最终生成边界层网格。关键步骤包括面和线的定义、网格设置、高级参数选择和PrismMesh操作。
1. 导入几何后，创建材料点。
2. 将需要增加边界层的线、以及线所在的面，分别定义到不同的parts中。假设取名分别叫做line和surface。

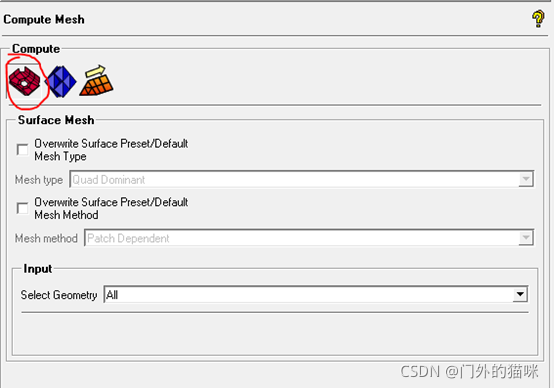

3. 设置面网格尺寸、线尺寸（如果需要的话），照常画好面网格。

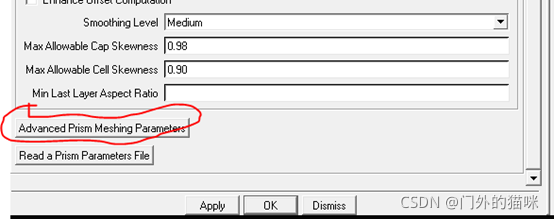

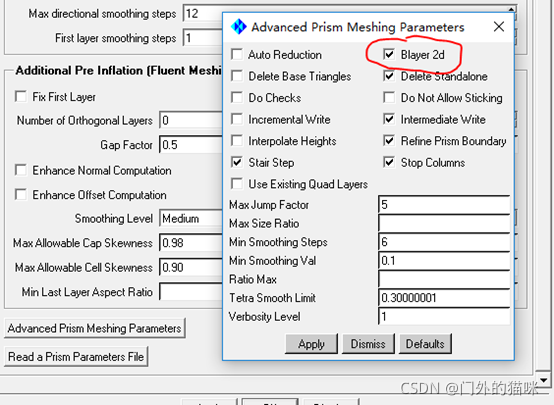

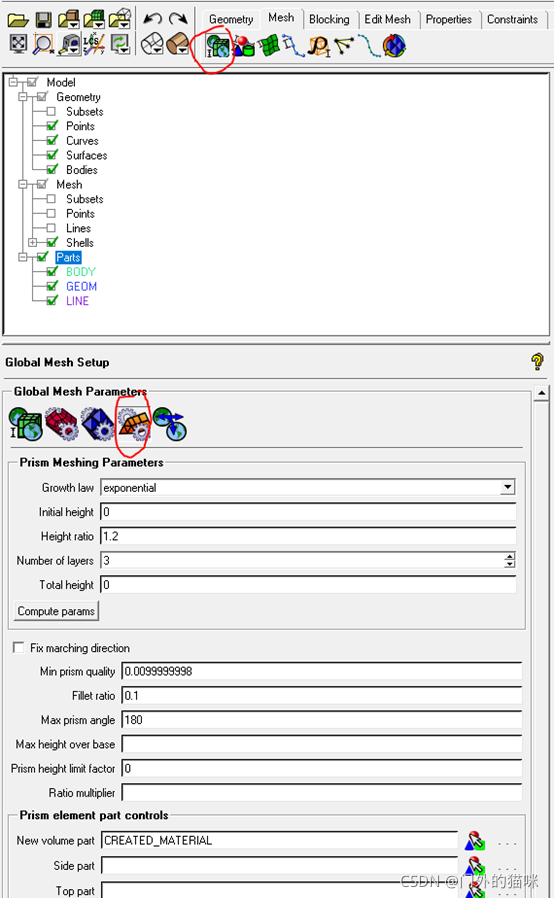

4. global mesh setup的global mesh parameters选项卡，往下拉，找到advanced prism meshing parameters。勾上blayer 2d。
5. part mesh setup中，要画边界层的line以及所在的surface，prism一栏都打勾。同时，给Line这个part的height、height ratio、num layers定义。
6. 最后点击Prism Mesh生成网格。
注：在设置2D边界层网格时，surface相当于3D边界层的volume，line相当于3D边界层的surface
