icem网格划分如何给内部面网格_结构化网格如何做出任意的边界层加密效果

在icem中非结构化网格生成边界层都在局部尺寸中去定义的，而结构化网格是要定义块上edges的节点数，ICEM内置了许多节点加密的方式，包括沿着一条边如何由稀疏到逐渐加密，我们今天要学习的是如何中间稀疏两边加密，也就是常见的边界层！

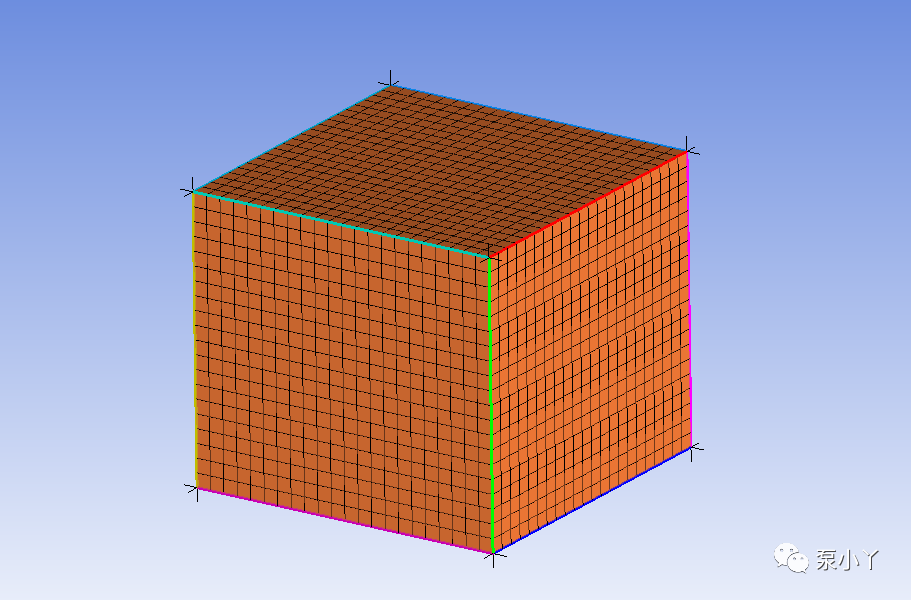

这是一个最简单的结构化网格模型，正方体，如果我们要对它进行边界层加密，我们可以选择正方体的两个edge进行加密，过程如下：

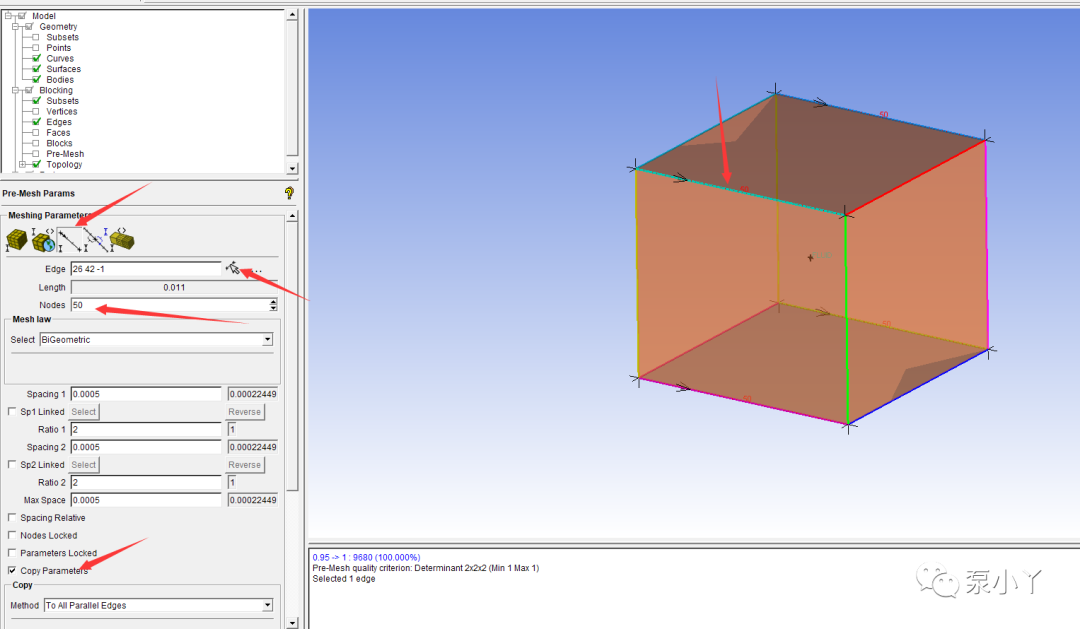

• 点击Blocking下的Pre-mesh Params按钮，选择Edge Params加密方式

• 在edge选项后面点击箭头然后选择你要加密的edge边，修改节点数，通常节点数可加倍，注意勾选Copy Parameters

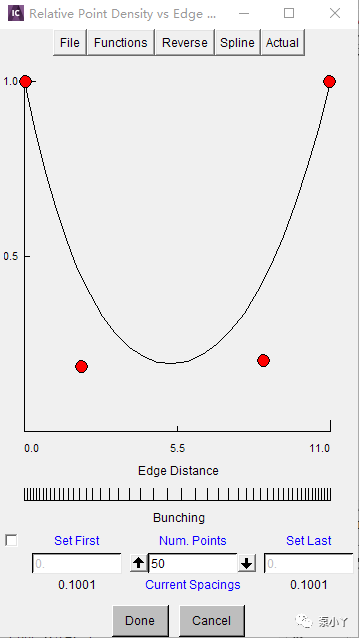

• 设定加密方式。在Mesh law中选择加密方式为Spline，会弹出一个窗口，用于自定义节点分布，在这个窗口可以用鼠标拖出任何你想加密的方式，如下图这种就是中间稀疏两边加密的方式了

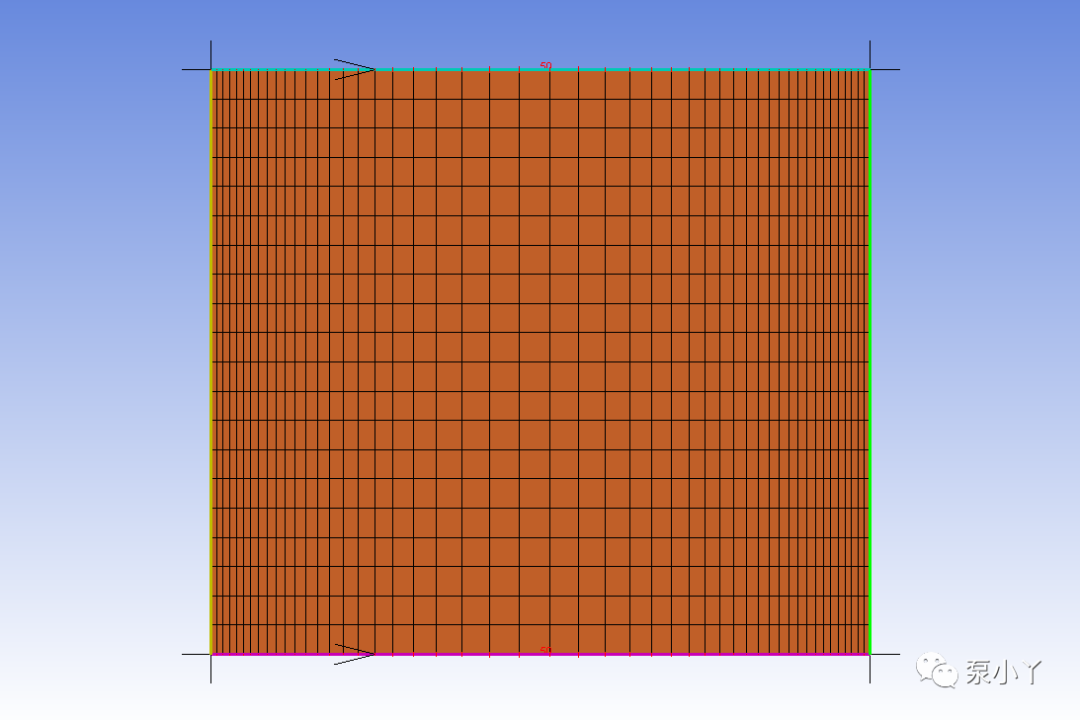

• 加密后效果如下

---
