CFX 输出瞬态算例下空间点上的变量随时间变化关系

在CFX-Post环境下做如下操作。

1. 创建空间点

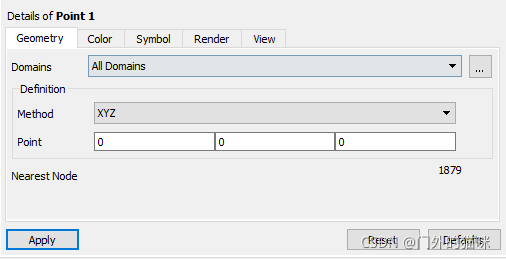

Insert->Location->Point,通过输入XYZ坐标方式创建空间点，例如原点（0,0,0）。

2.  通过Chart绘制变量随时间变化曲线

Insert->Chart。弹出对话框。

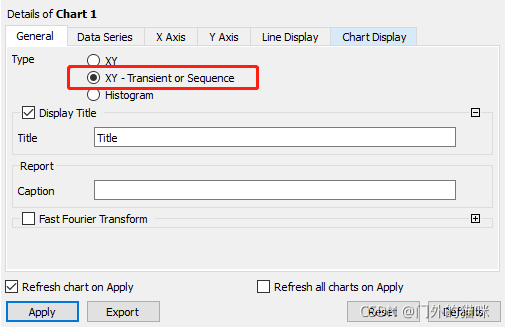

（1）General标签中选择"XY-Transient or Sequence".

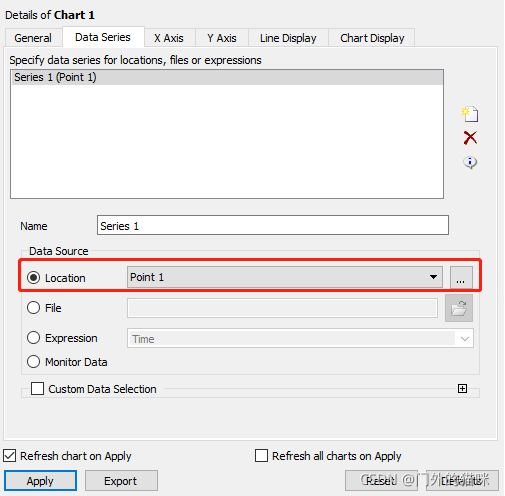

（2）Data Series标签中数据源选择刚创建的空间点 Point1.

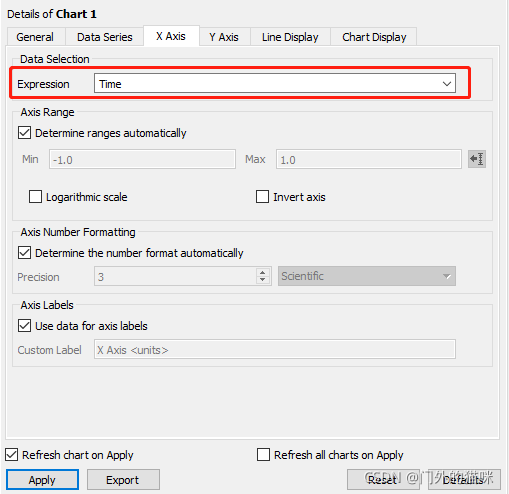

 （3）X Axis标签中表达式选择Time

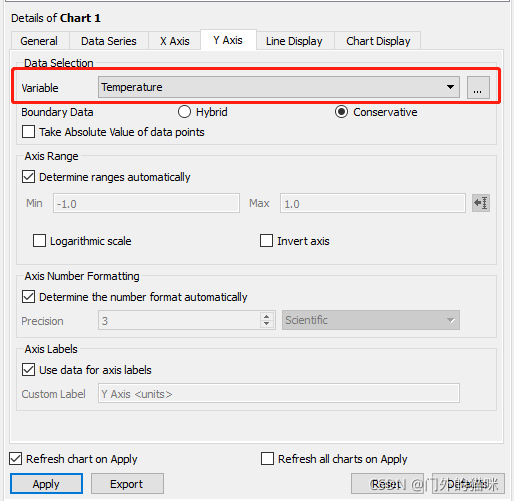

  （4）Y Axis标签中表达式选择变量选择目标变量，如Temperature。

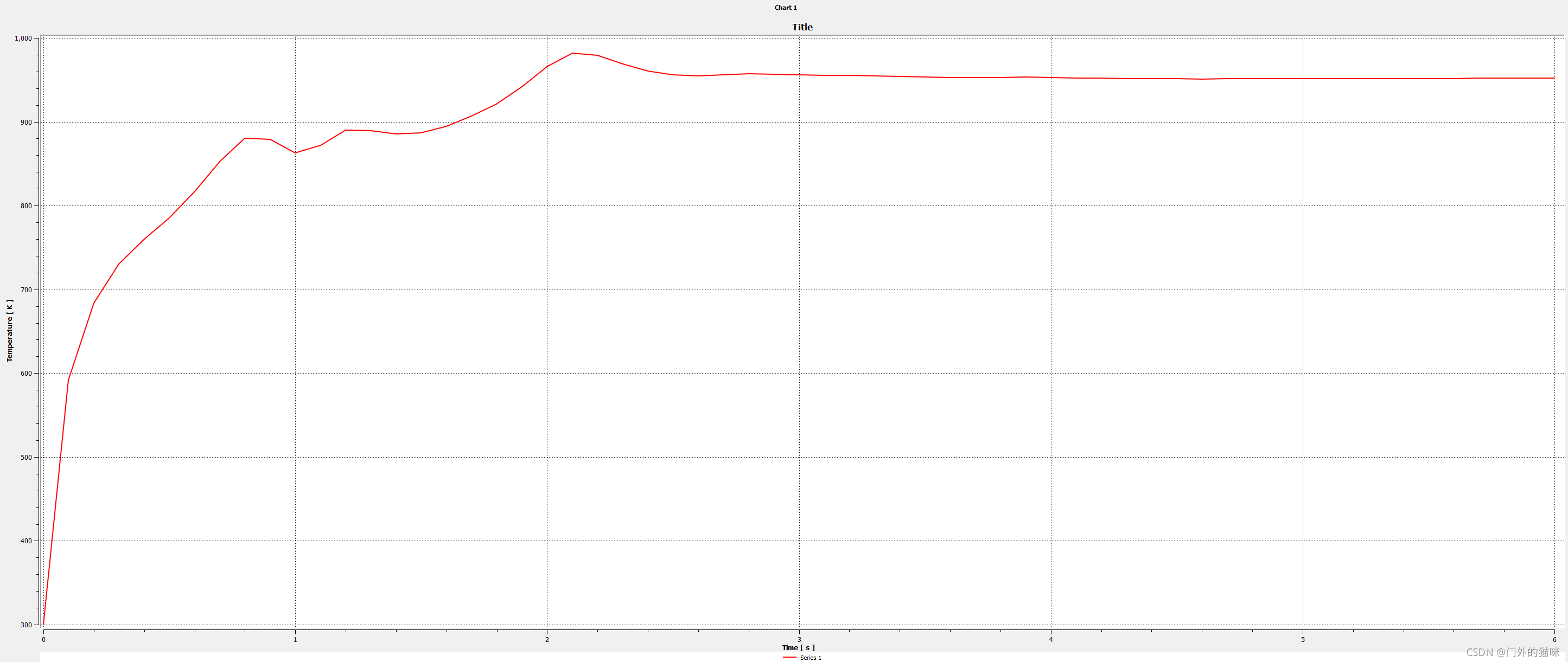

 （5）点击Apply按钮等待绘制出变量随时间变化的曲线，或点击Export将数据输出为文件形式，再导入Origin等图形处理软件。
