CFX-设置监测点和查看监测曲线

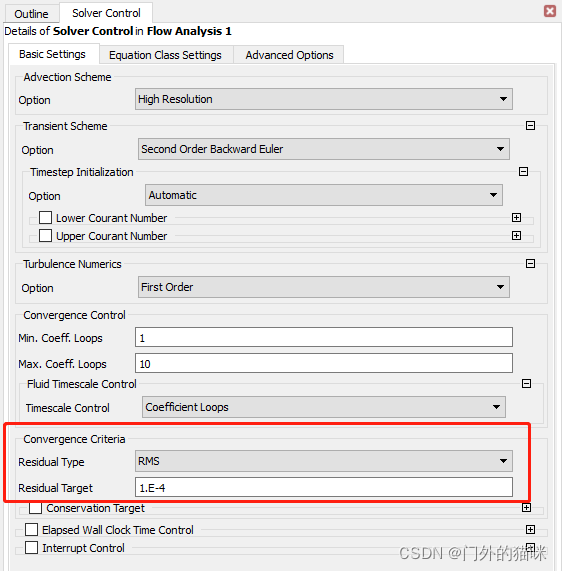

CFX计算中判断计算收敛准则通常是在CFX-pre中的solver control设置残差，如下图，

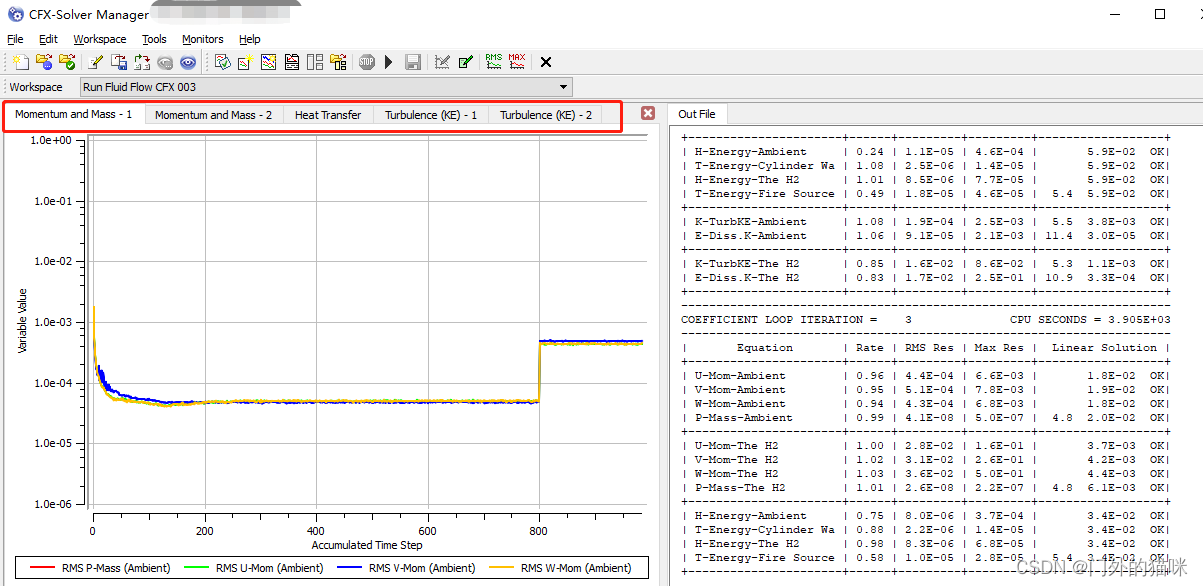

在CFX-solver的计算画面会默认显示：（1）动量与质量标签内的速度（三个分量）和压力的残差曲线；（2）能量方程标签内的温度残差曲线；（3）湍流标签内的湍动能k和耗散率等。如下图所示，图中动量与质量标签和湍流标签有两个，是因为算例包含了两种不同流体的流体域。

以上的残差满足条件时会自动终止计算，但此时并不一定真的达到了期望的收敛状态，因此，在感兴趣的位置设置监测点并监测感兴趣的物理量，例如温度、压力等，若这些点上的变量随时间步不再变化，此时再结合系统默认的残差曲线，基本可最终判定算例收敛情况。

（1）设置监测点

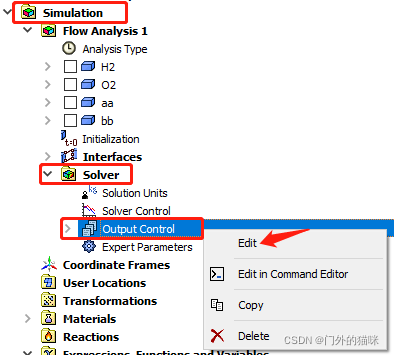

在CFX-Pre模块下，右键单击左侧树状结构图中的Similation->Solver->Output Control，选择Edit。

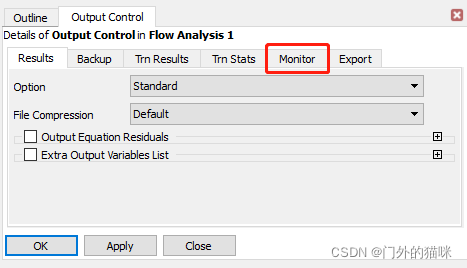

 弹出新对话框，选择Monitor标签。

单击下图中的新建按钮，可选择监测空间点上的信息，也可以监测边界上的信息。

 （1.1）监测空间点上信息

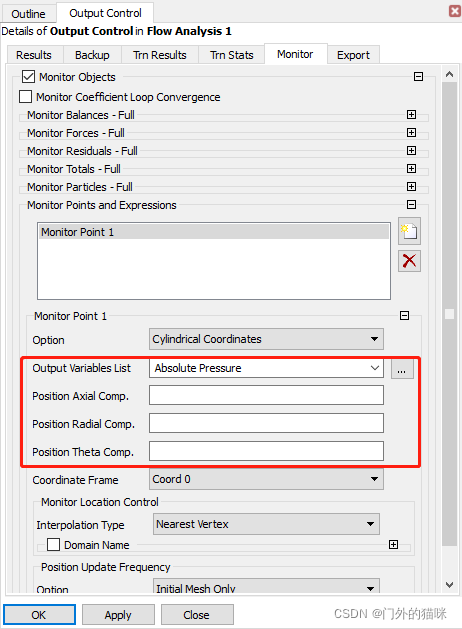

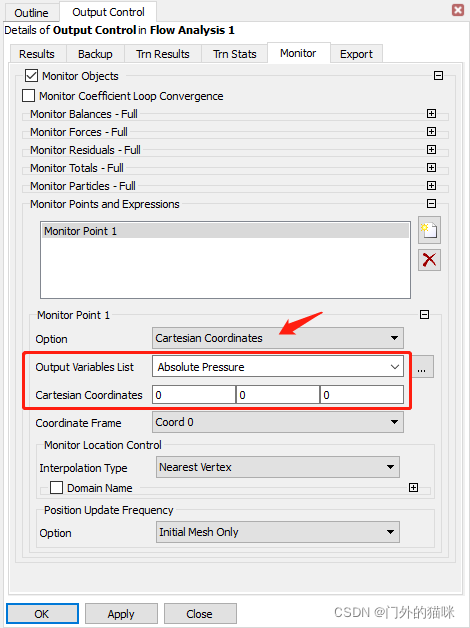

默认选项就是设置笛卡尔坐标系下空间点，在红框中选择变量及笛卡尔或者圆柱坐标系下的空间点。



  （1.2）监测边界上信息

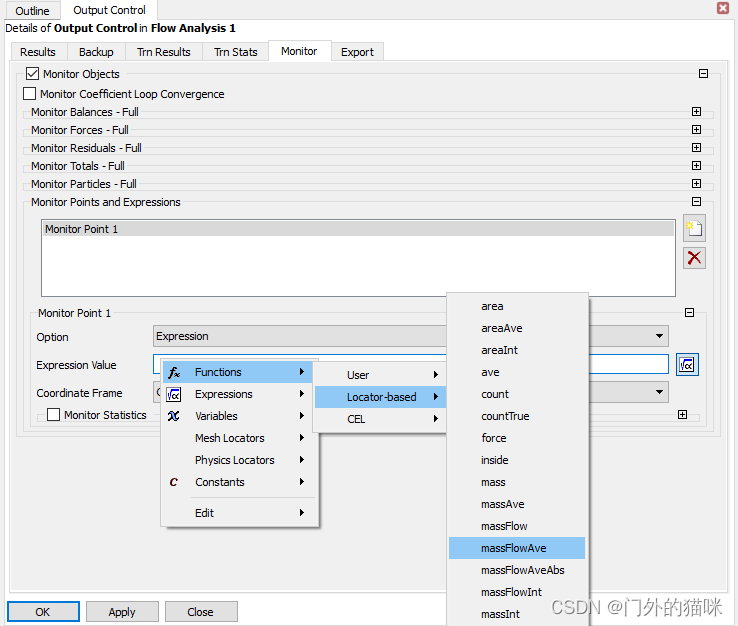

Monitor的option选项选择Expression，在Expression Value中右键，弹出对话框中的Functions里面选择对变量的操作方式，如massFlowAve(质量流平均)、areaAve（面平均）等，在Variables中选择变量，在Physics Locations或Mesh Locations中选择边界位置。

该表达式的形式为：AAA(BBB)@CCC，其中，AAA是对变量的操作，BBB是变量，CCC是位置，如areaAve(Total Pressure )@outlet即是监测的出口outlet边界上的面平均总压。

 （2）查看监测曲线-计算过程中

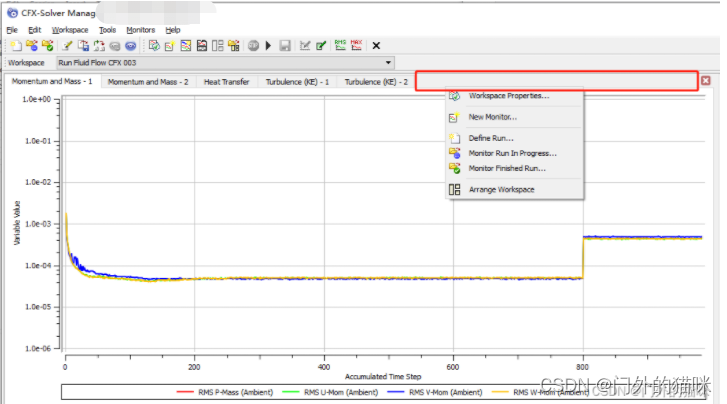

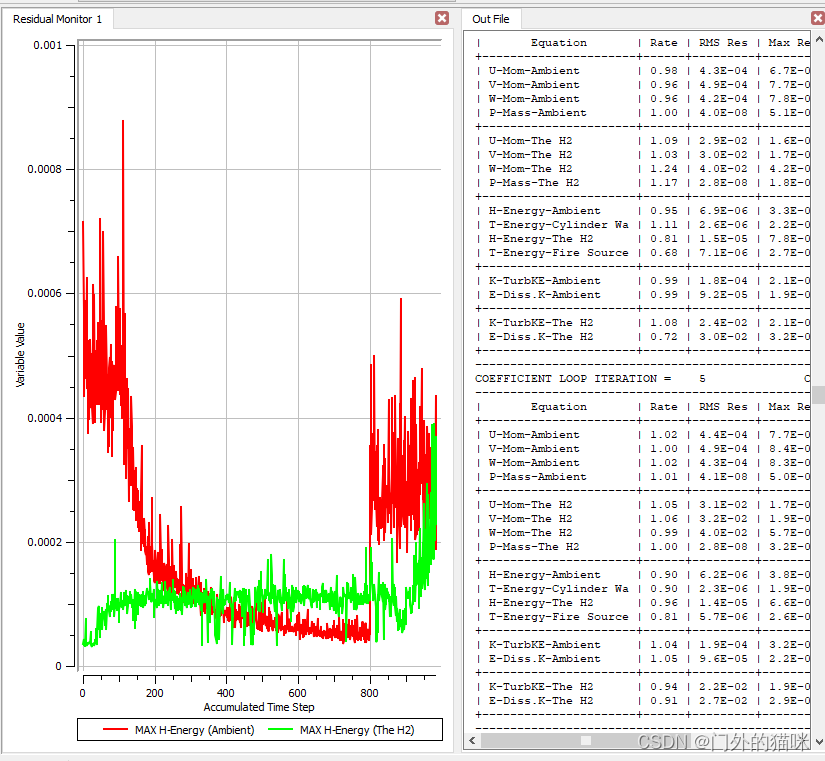

在开始计算后，默认显示的是几条残差曲线，右击Workspace下面的标签空白区域，如下图中的红色框线内空间，单击弹出菜单中的New Monitor。继续单击OK。

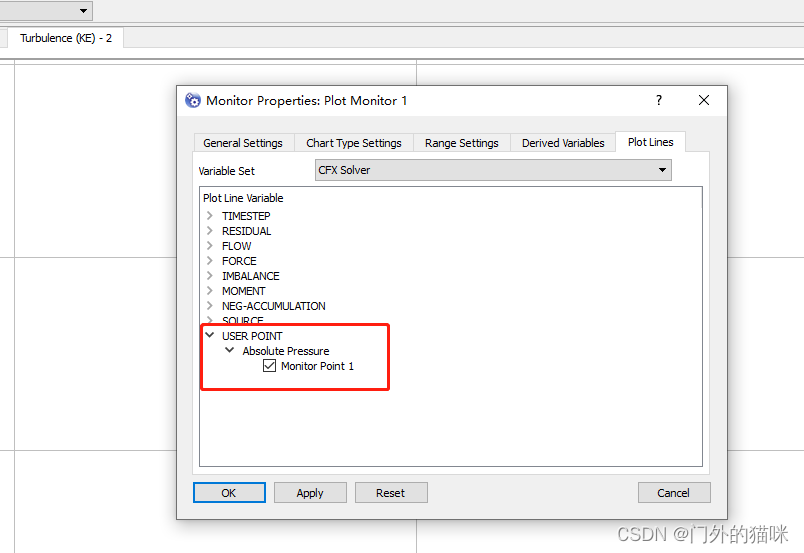

在USER POINT中勾选设置的监测点，单击OK即可。

  （3）查看监测曲线-已计算的文件

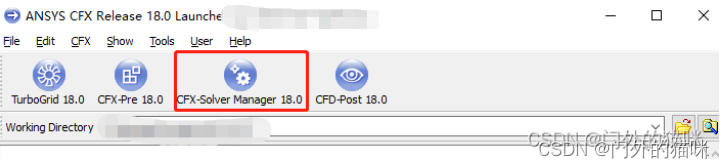

对于想查看已计算了的算例的残差收敛曲线，可单击CFX Launcher中的CFX-SloverManager。



单击下图按钮View run information for a completed Solver run, 选择已保存的res文件即可。



注：对于还想查看日志文件信息的，如下图右侧所示， 则*.out文件必须与*.res文件同在一个文件夹下。
