NX2046过滤器类选择

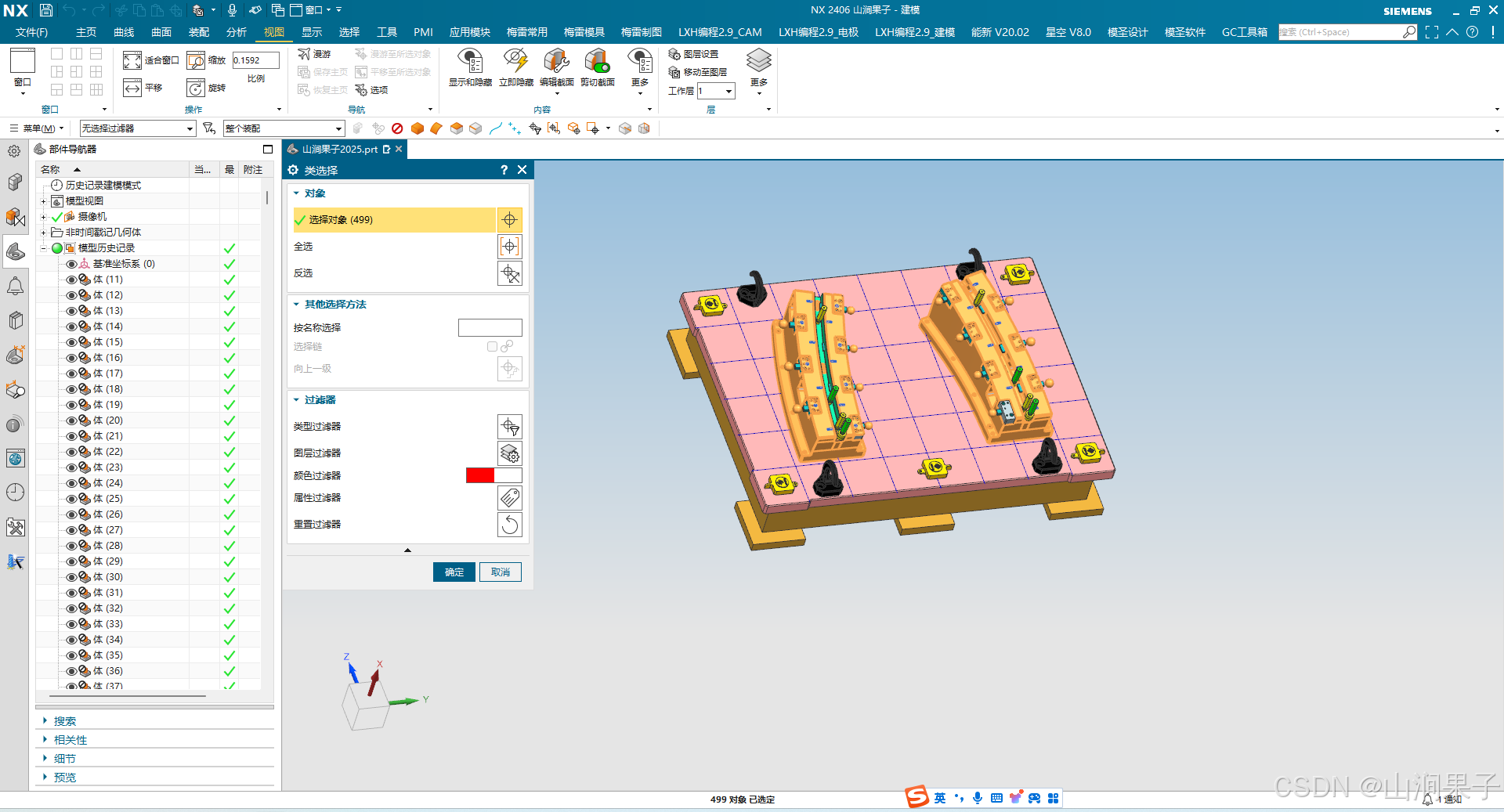

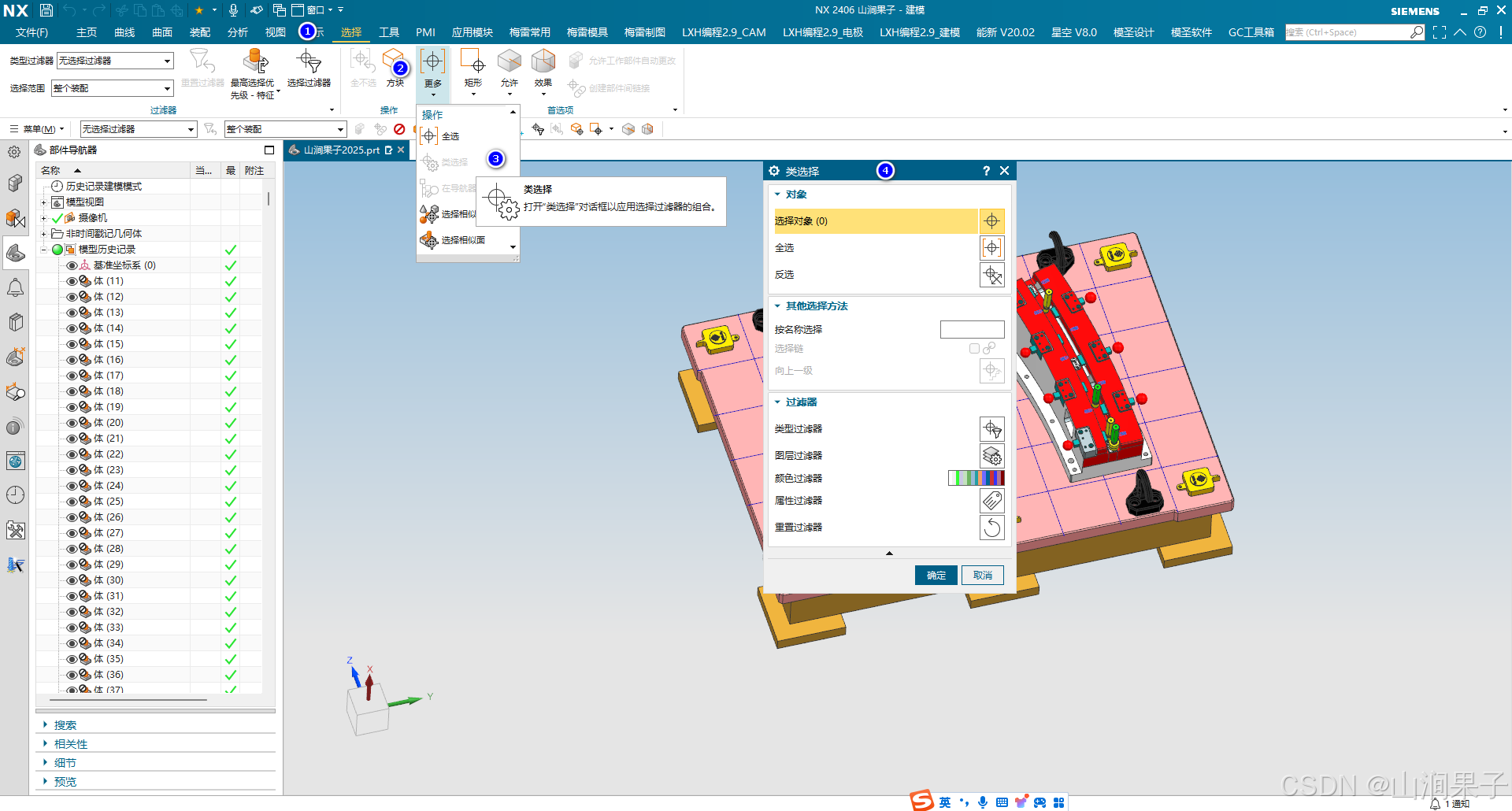

在 NX 建模中，经常会面临选择操作对象的问题，有时使用鼠标在图形窗口中直接选择对象会比较困难，还容易产生误选择的现象。NX 为了提高选择操作的效率，专门提供了类选择器（“类选择”对话框），以便在对象选择过程中设置对象类型和构造过滤器。

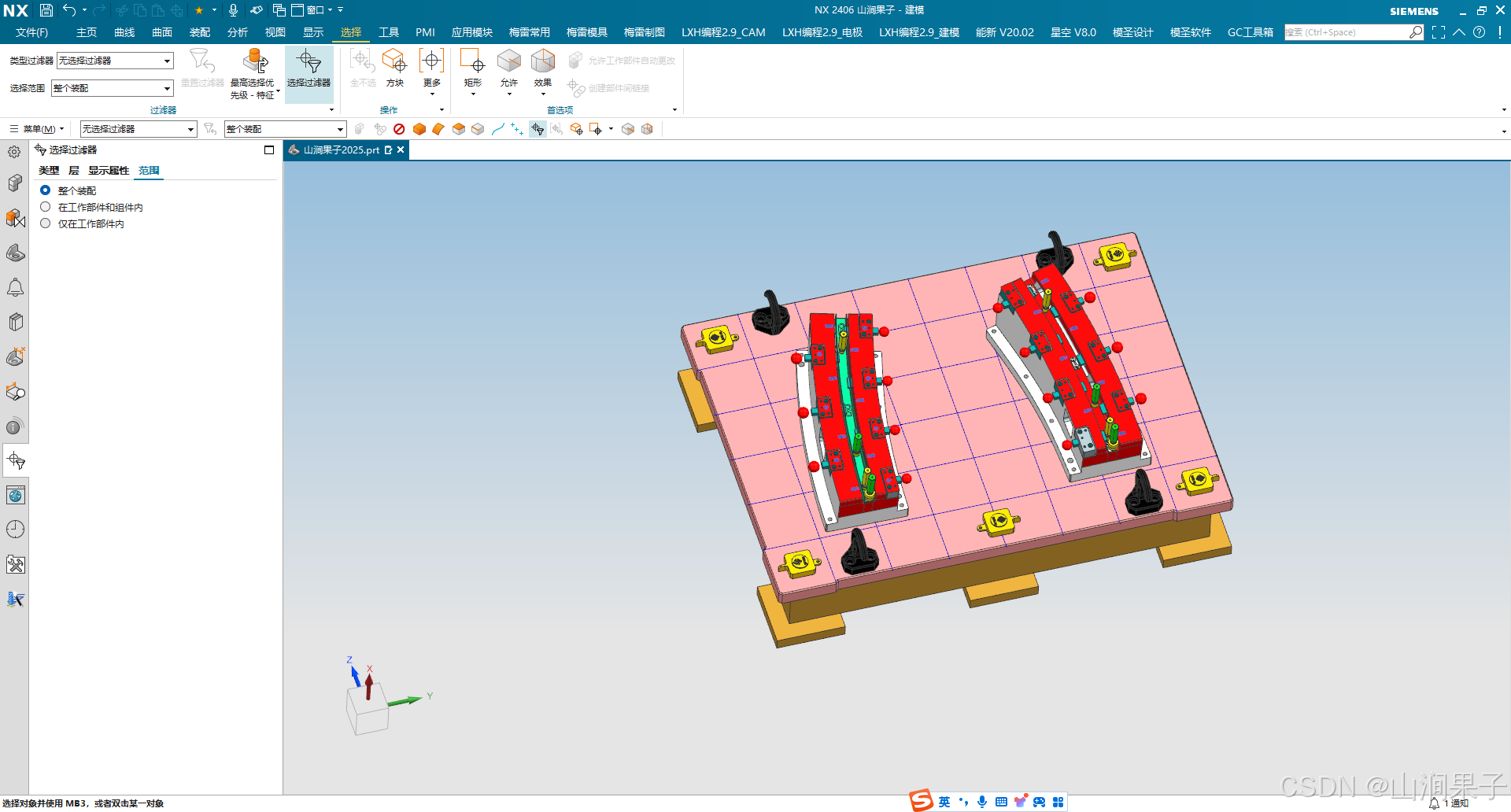

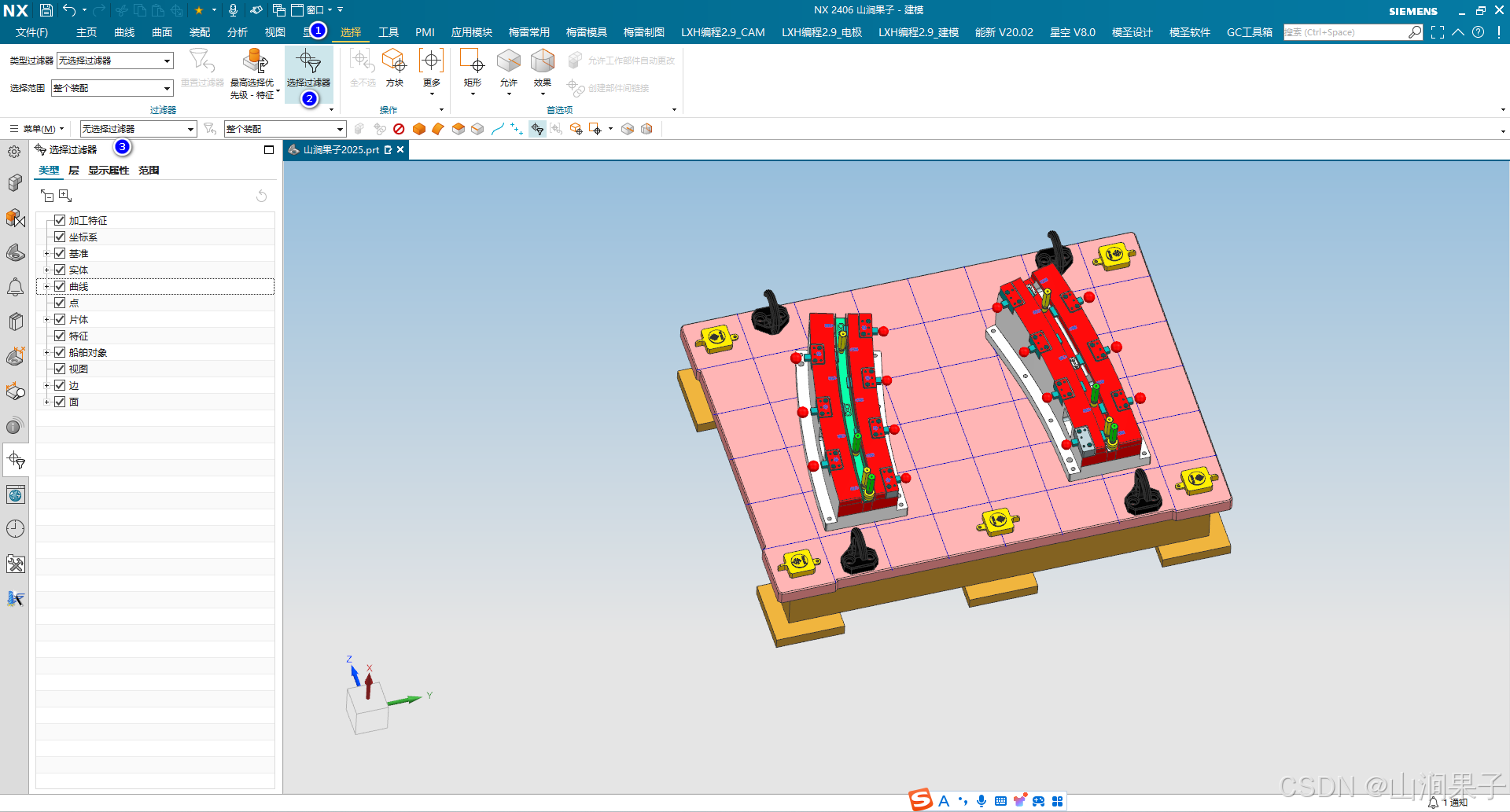

过滤器类选择

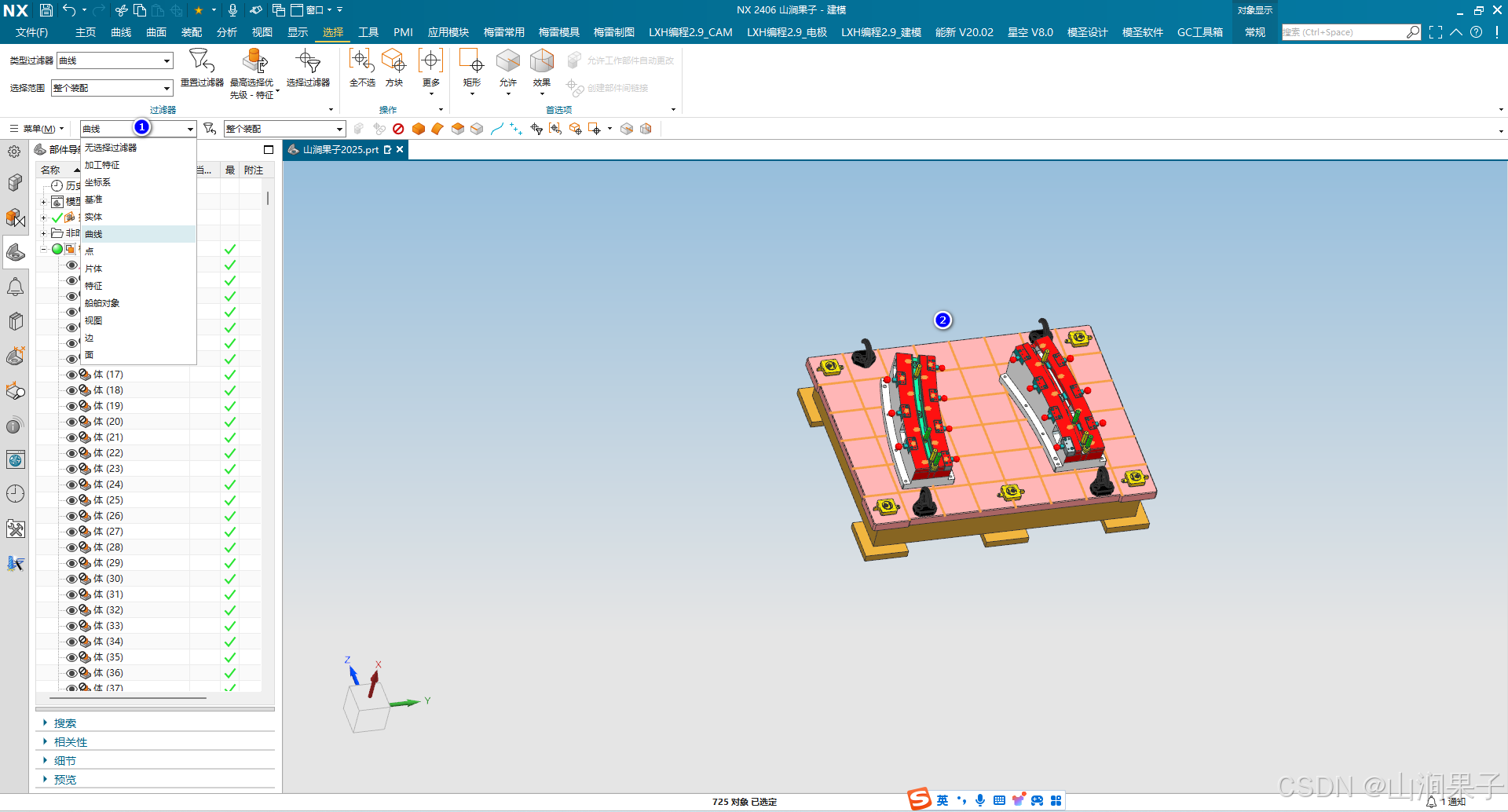

类型过滤器：

该过滤器通过指定对象的类型来限制对象的选择范围。在“过滤器”

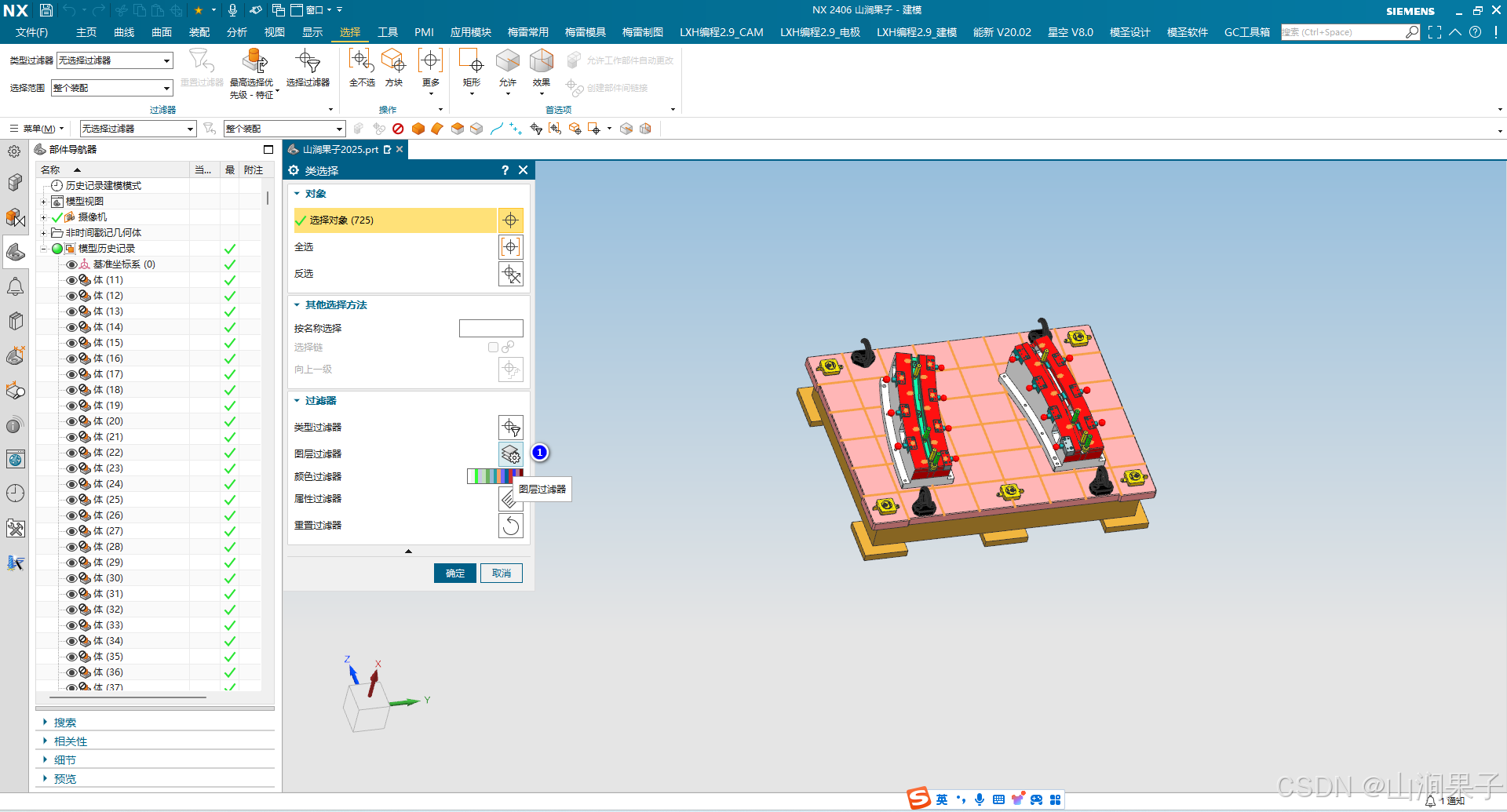

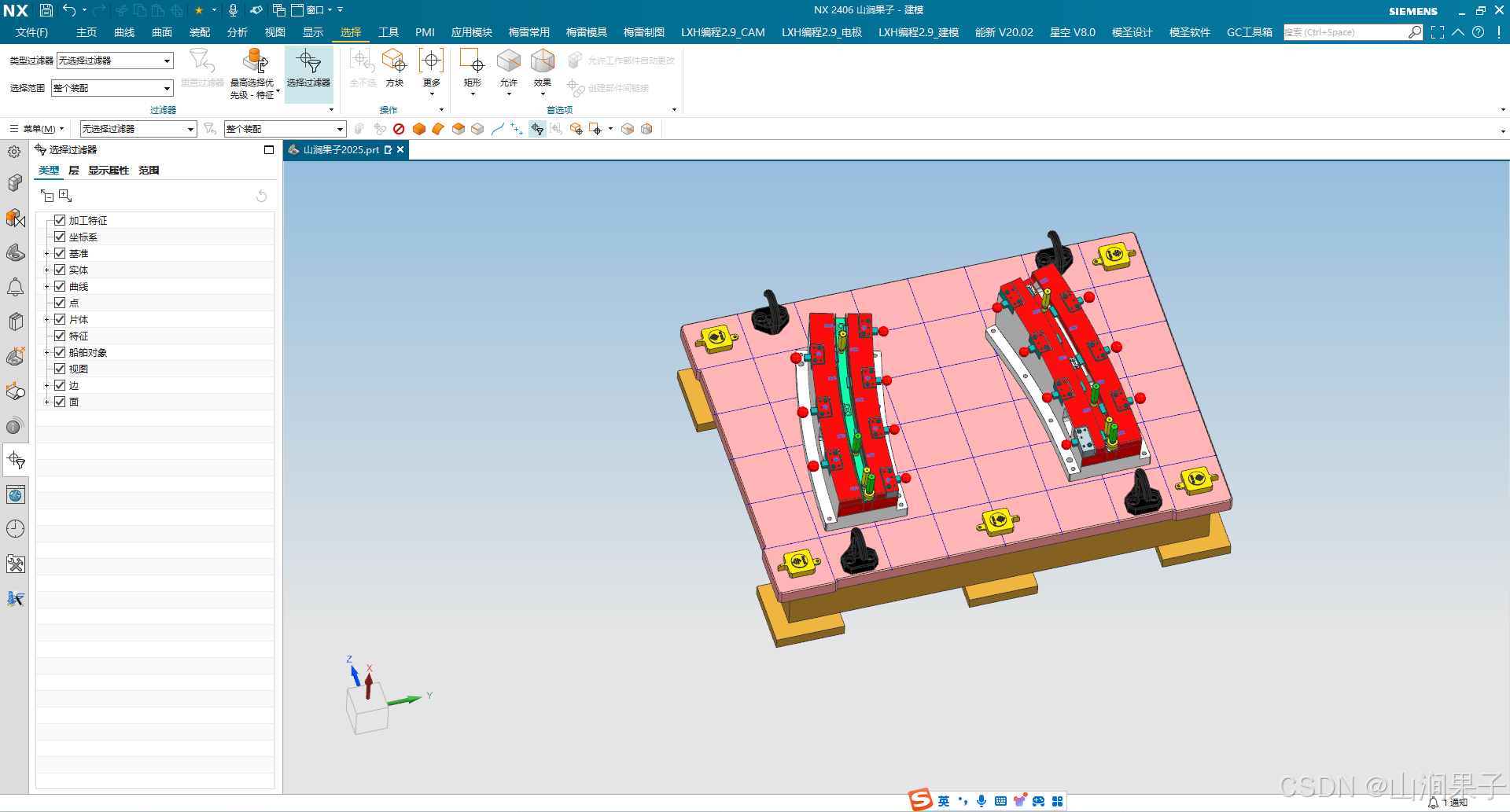

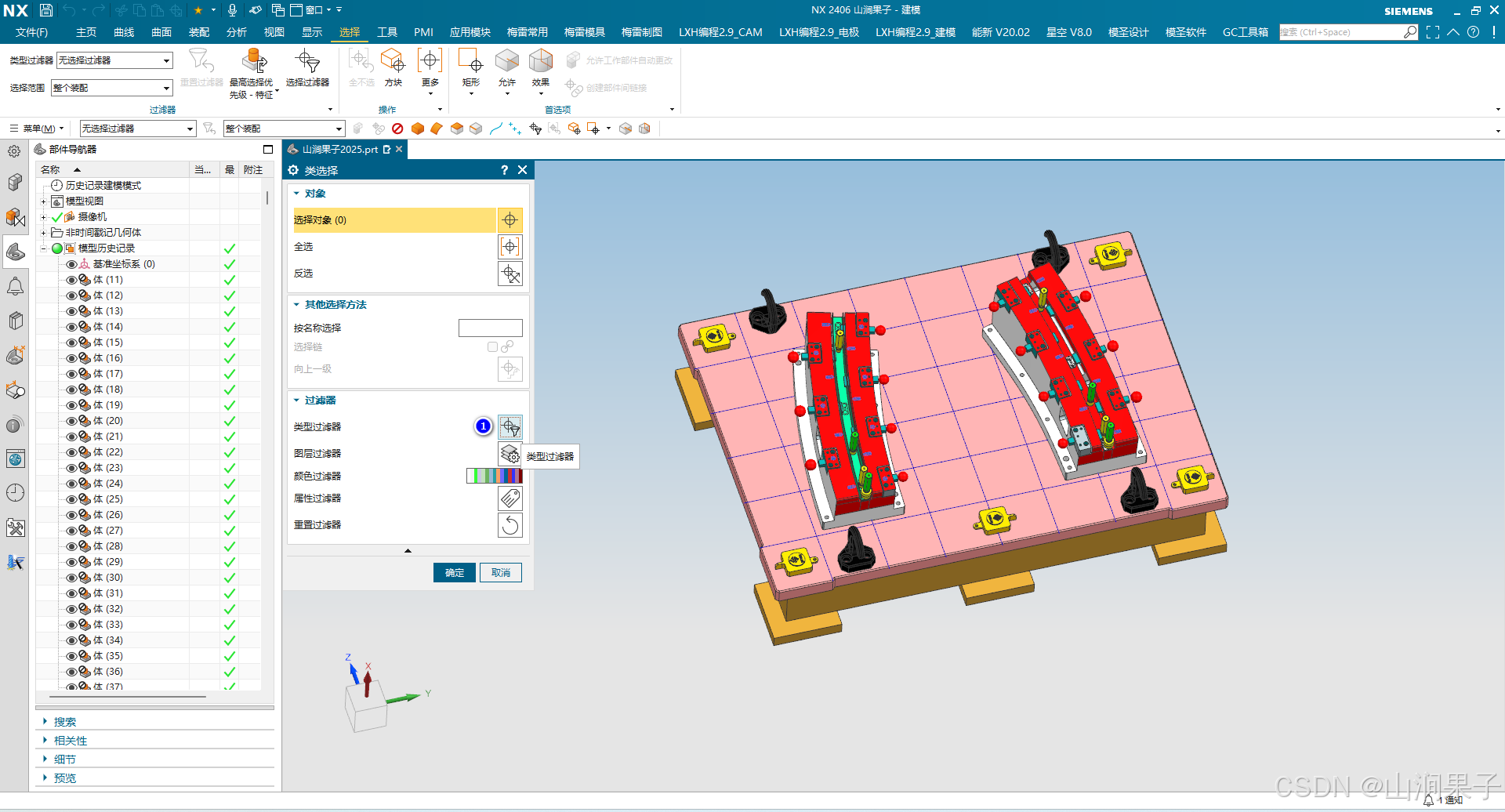

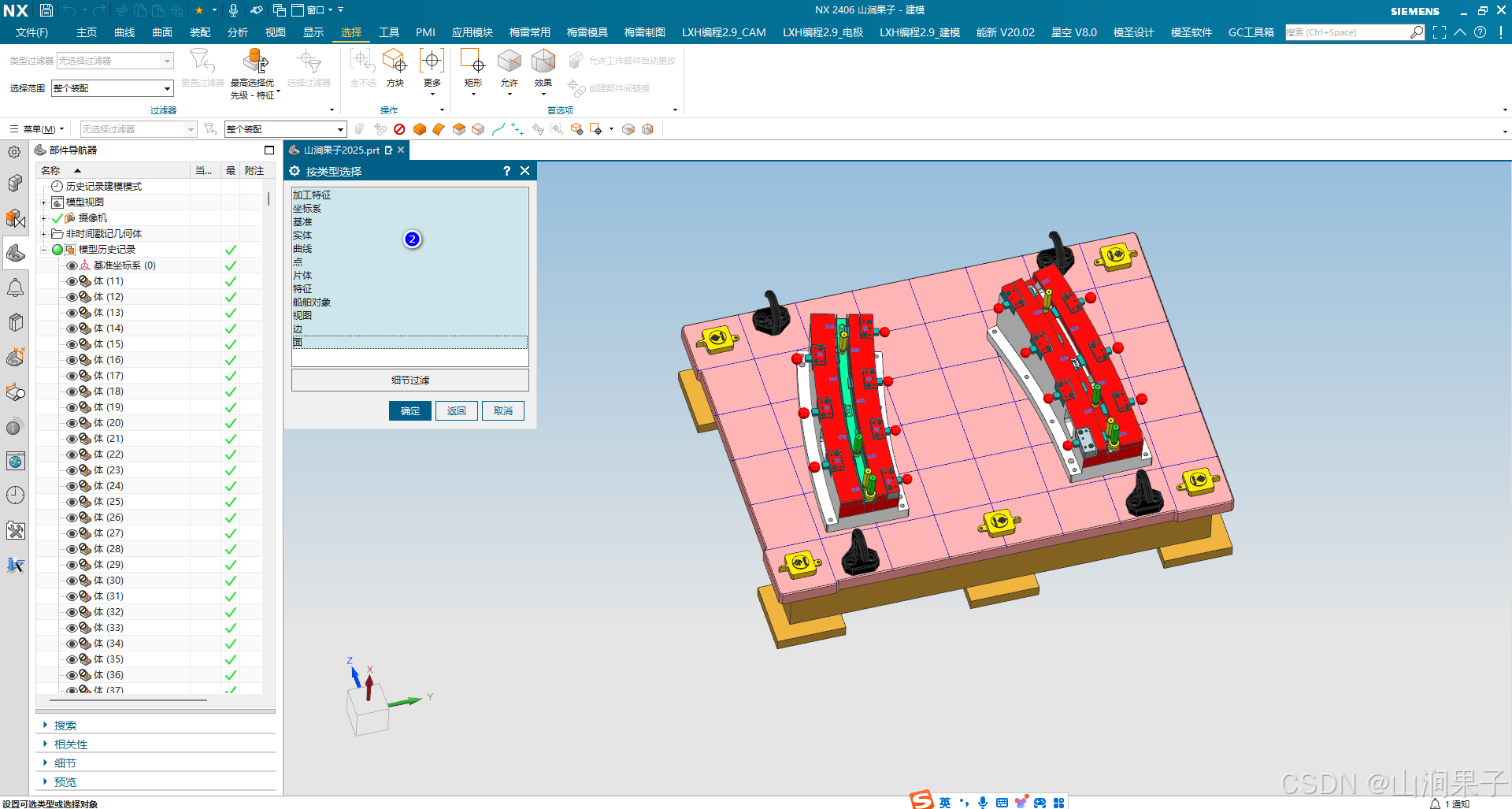

选项组中单击“类型过滤器”按钮 ，系统弹出下图 所示的“按类型选项”对话框。利用此对话框可以对基准、曲线、面、实体等类型进行限制，有些类型还可以通过单击“细节过滤”按钮来对细节类型进行下一步的控制。

图层过滤器

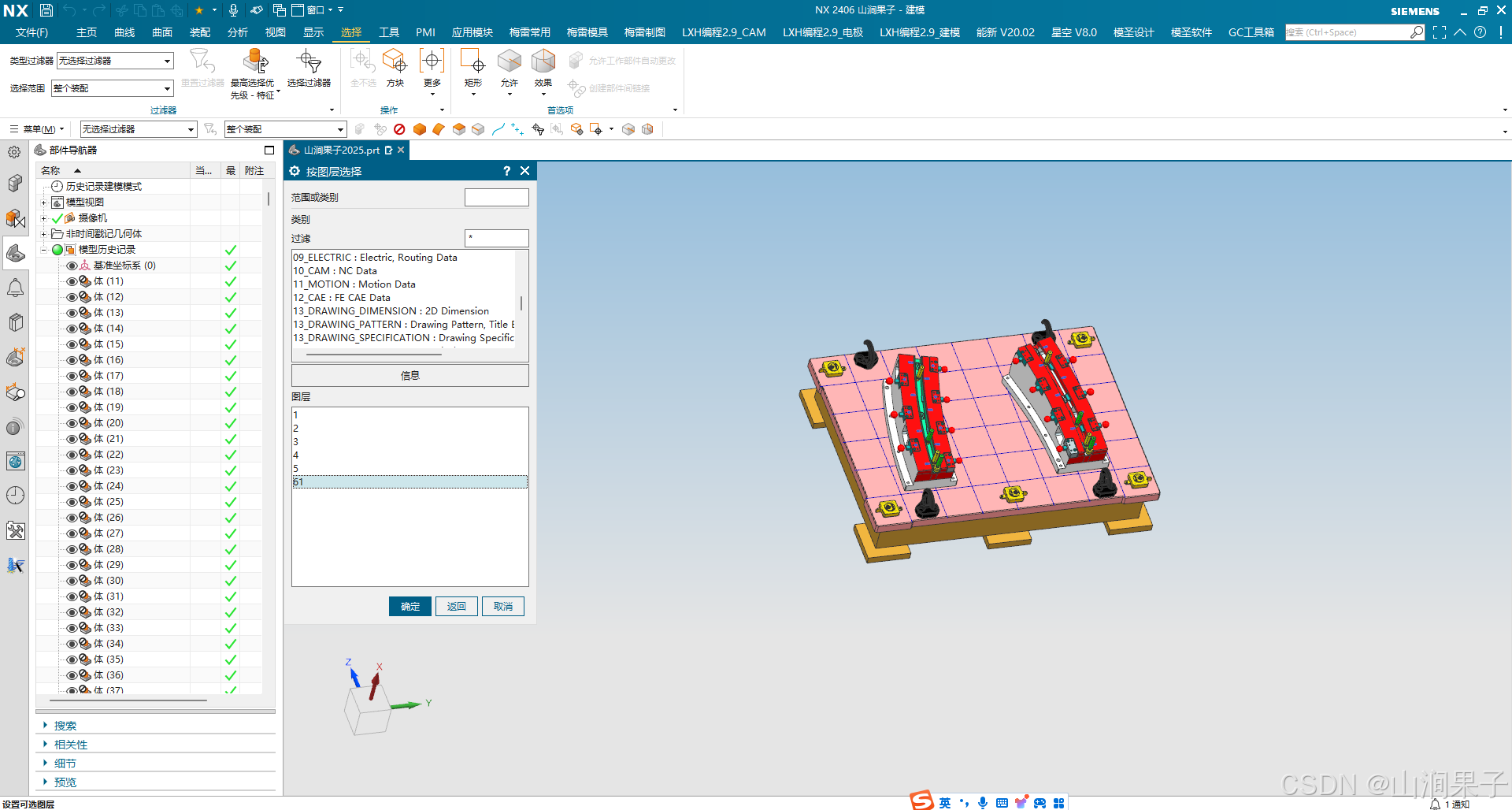

该过滤器通过指定层来限制选择对象。在“过滤器”选项组中单击

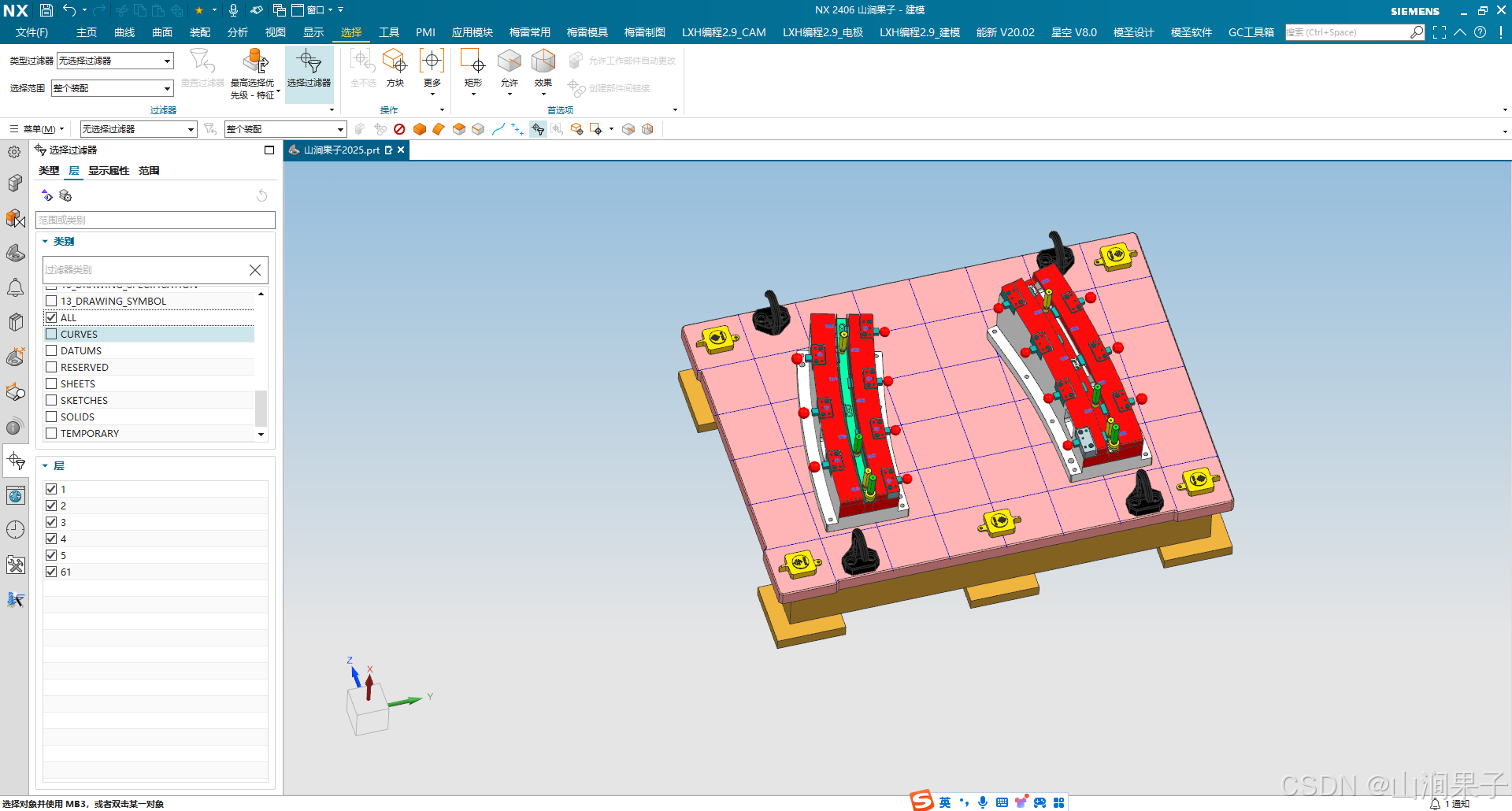

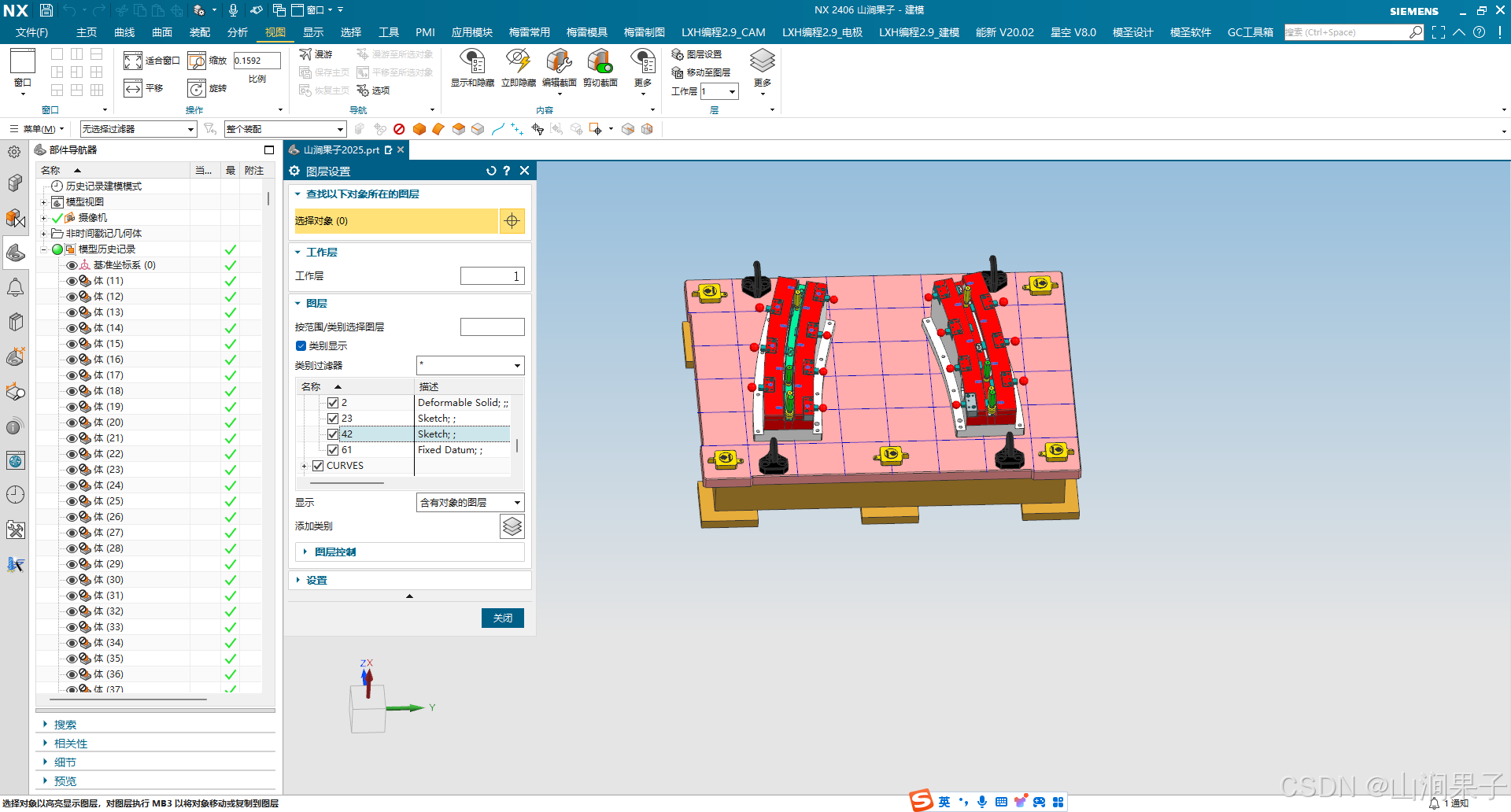

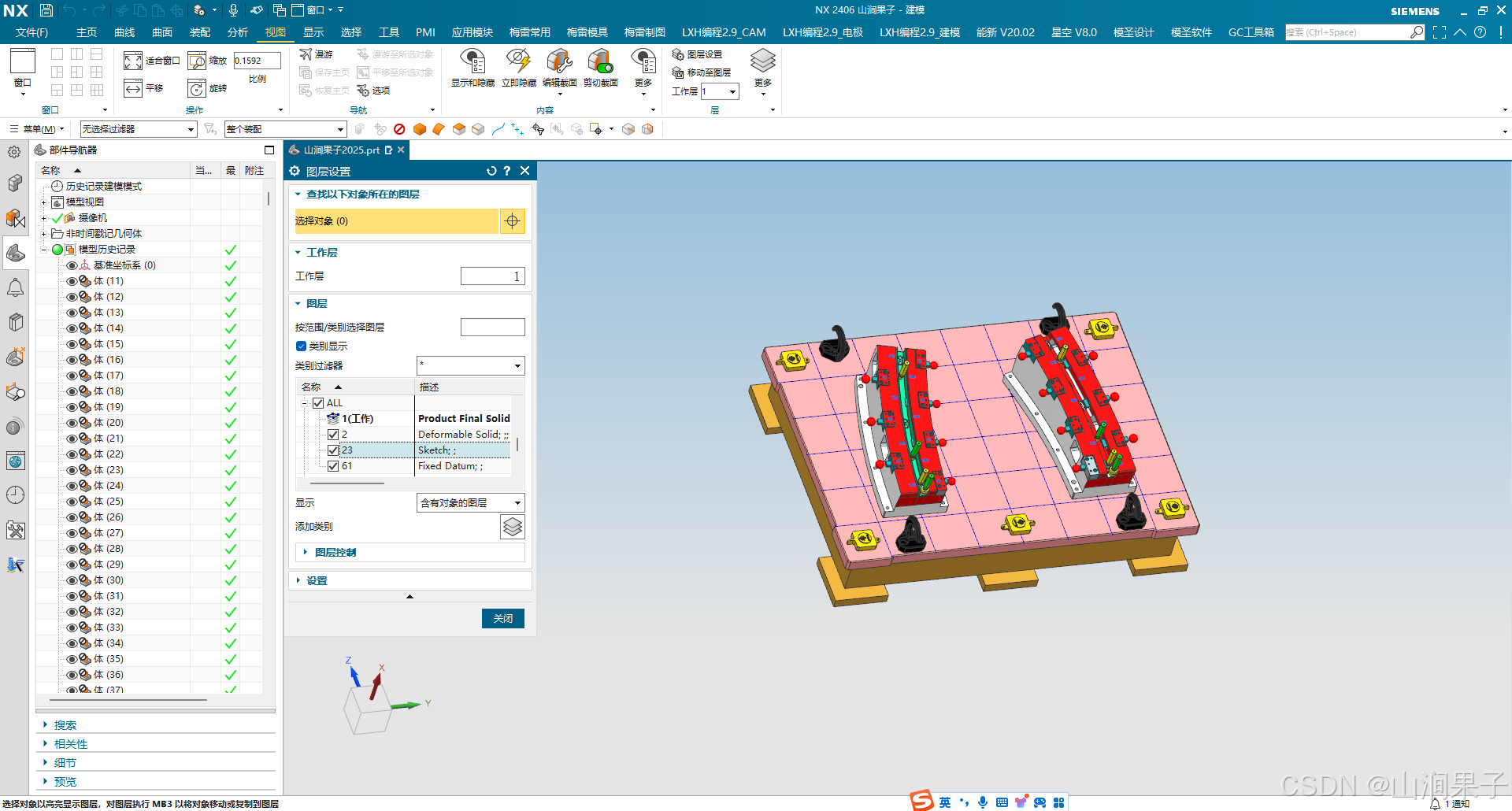

“图层过滤器”按钮 ，系统弹出下图 所示的“根据图层选择”对话框，用户通过图层来选择对象。

颜色过滤器

该过滤器通过颜色设定来限制对象的选择。在“过滤器”选项组中单

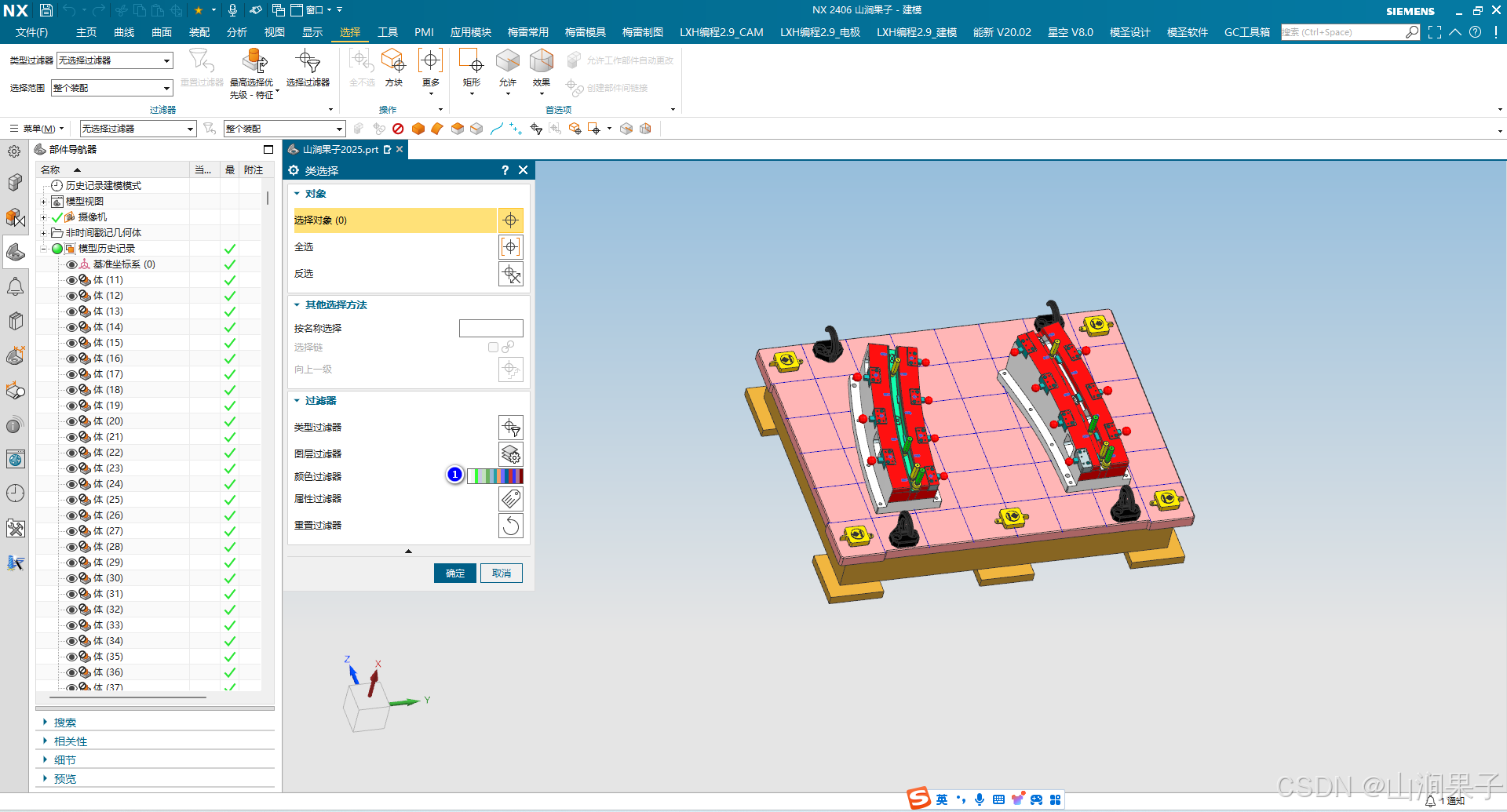

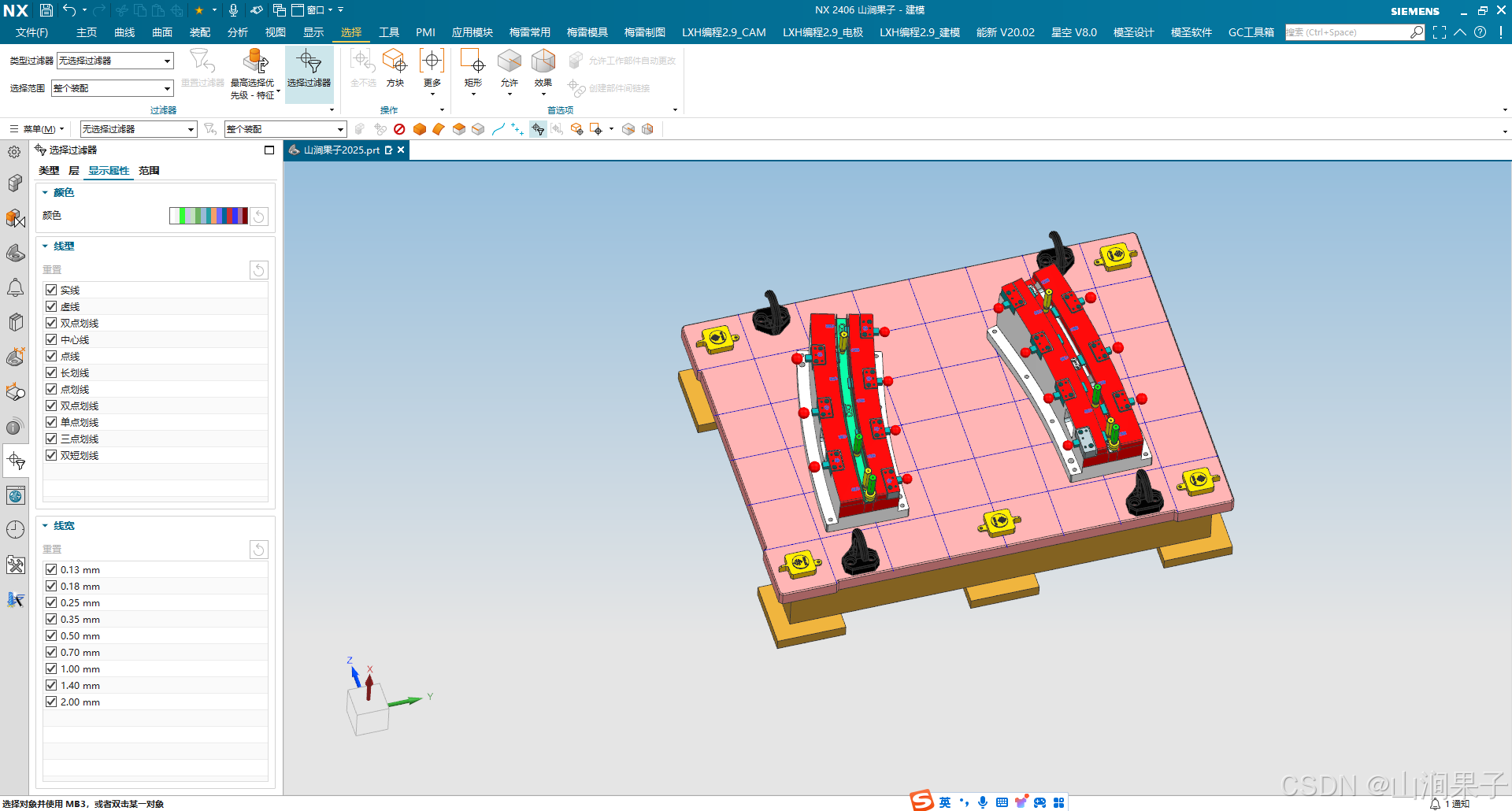

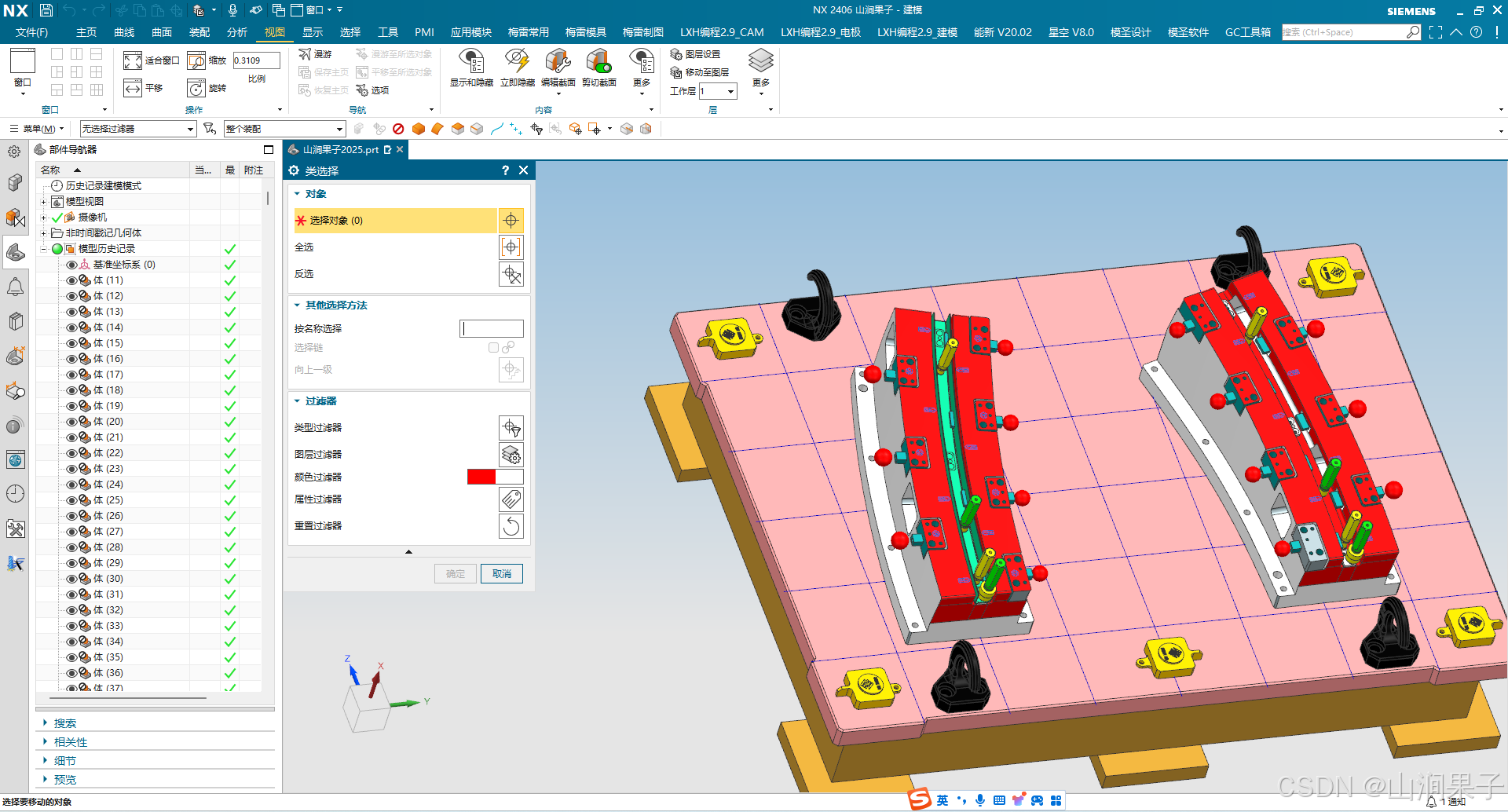

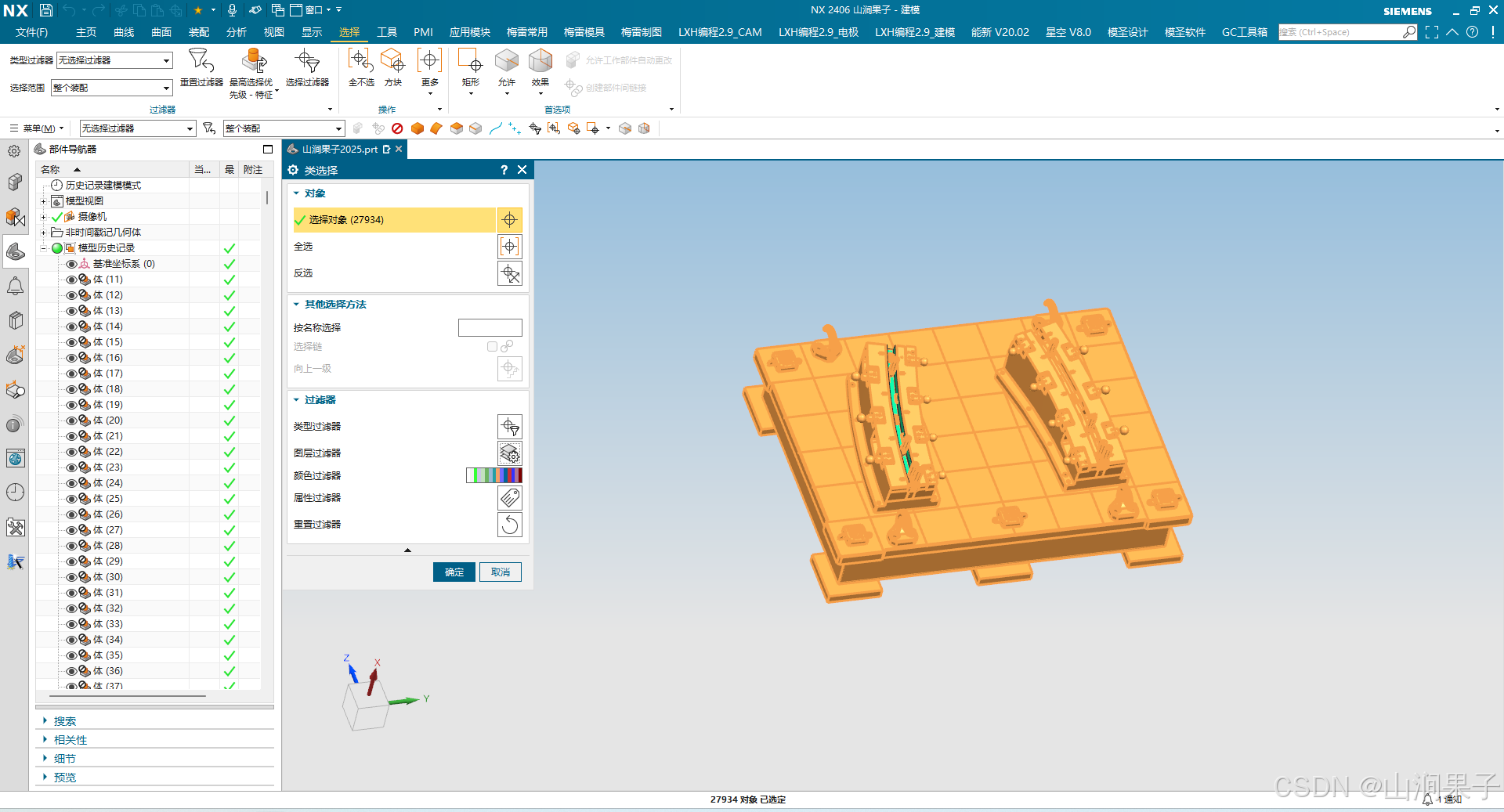

击“颜色过滤器”按钮 ，系统弹出下图所示的“颜色”对话框。接着在“颜色”对话框中选定颜色，单击“确定”按钮，设定颜色后使用鼠标框选范围时，则该范围内颜色相同的对象被选定。

原创作者: u_14941238 转载于: https://blog.51cto.com/u_14941238/11632384
