UG中对象的选择最常用的方式是通过鼠标左键(MB1)对对象进行选取
选择单个对象:
1、鼠标左键单击对象
选择对多个对象:
1、Ctrl+鼠标左键,选取多个不联系对象;
2、shift+鼠标左键,选取多个连续对象;
3、鼠标左键长按并移动,选取框选范围内的对象;

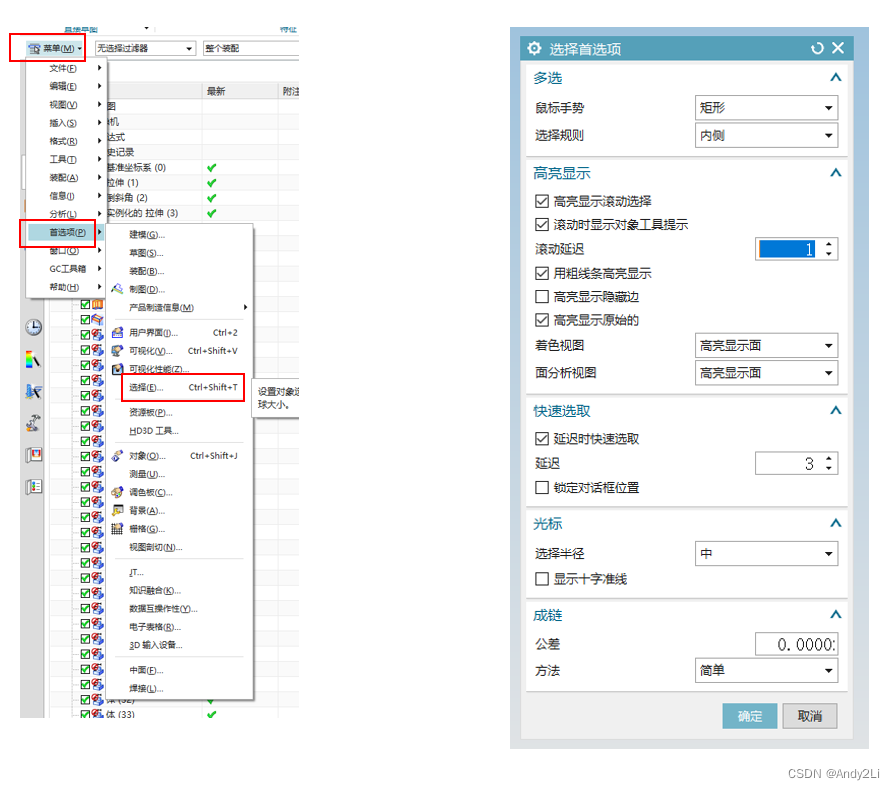

选择首选项的设置:菜单-首选项-选择 可以对鼠标手势,选择规则等进行设置
快捷键:Ctrl + Shift + T

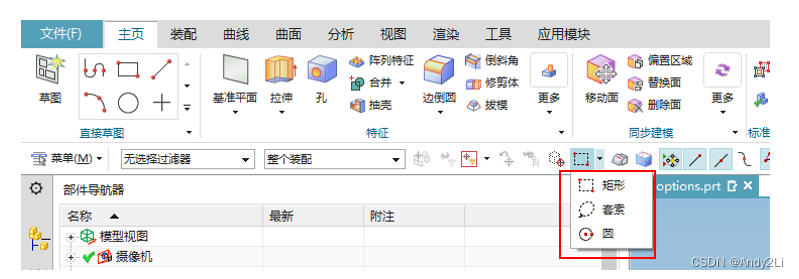

这里也可对鼠标手势进行快捷设置

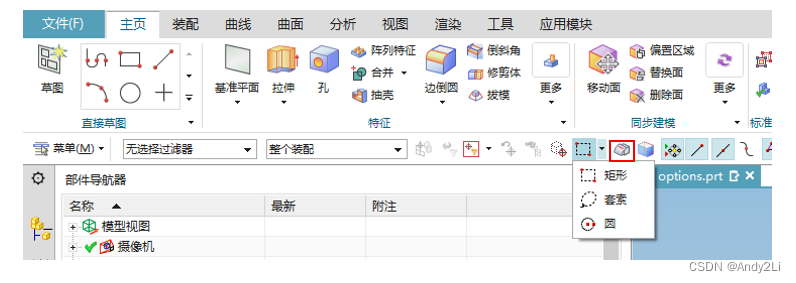

可以选择是否选取隐藏线框

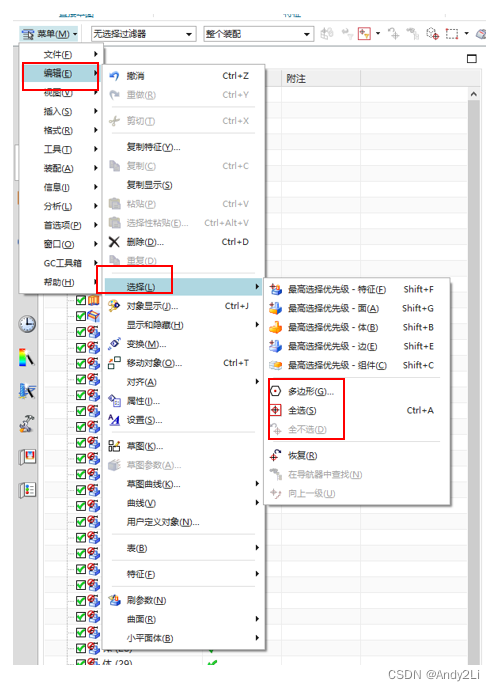

菜单-编辑-选择,可以将鼠标选取框设置为多边形,全选对象或者全不选

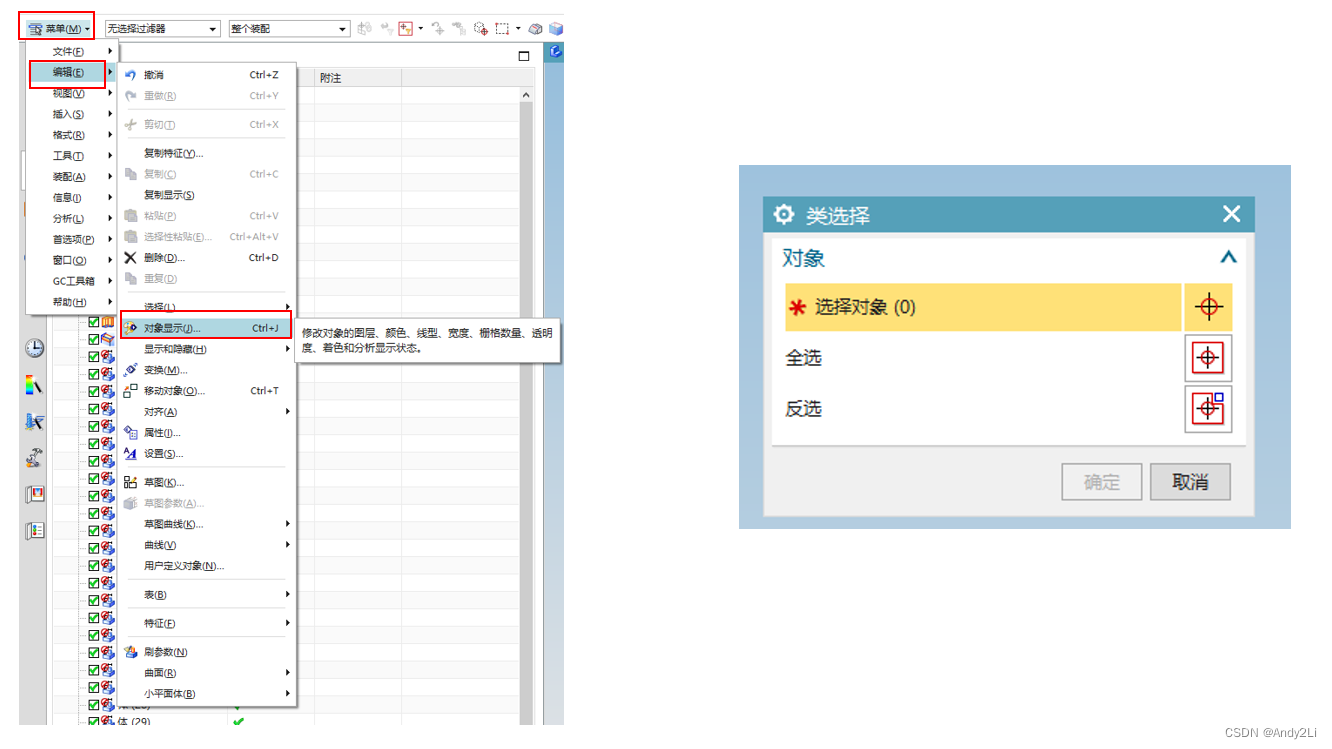

菜单-编辑-对象显示,可以单个选取对象,可以全选对象,也可以反选对象
快捷键:Ctrl + J
当一个文件中包含多个对象时,要选取其中特定的对象可能会比较困难,UG提供了不同的选择过滤器,方便我们选择。
过滤器类型:
1.类型过滤器
2.图层过滤器
3.颜色过滤器
4.细节过滤器

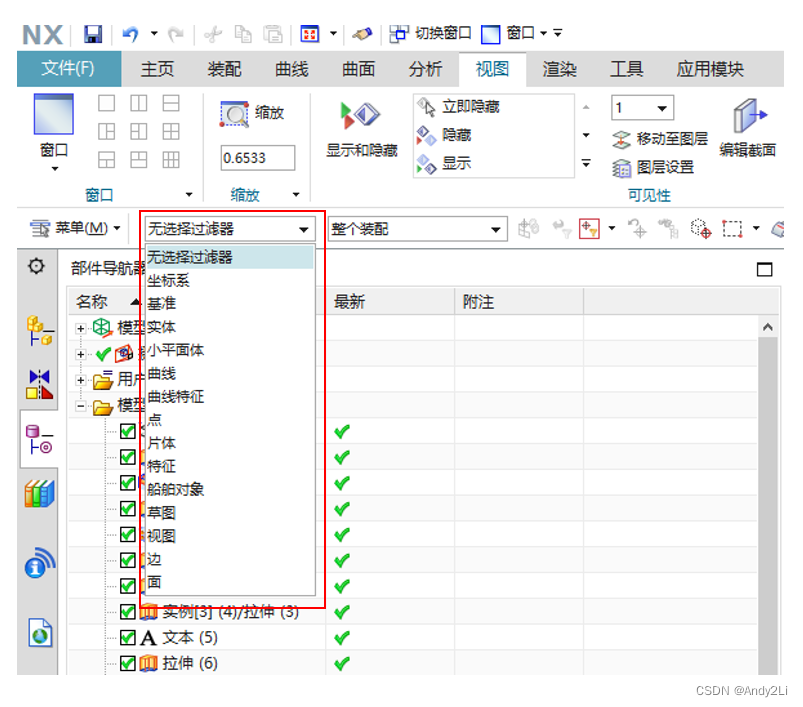

类型过滤器
选择你要选取的对象类型,然后在文件中进行选择,此时只有符合你选取对象类型的对象才能被选取

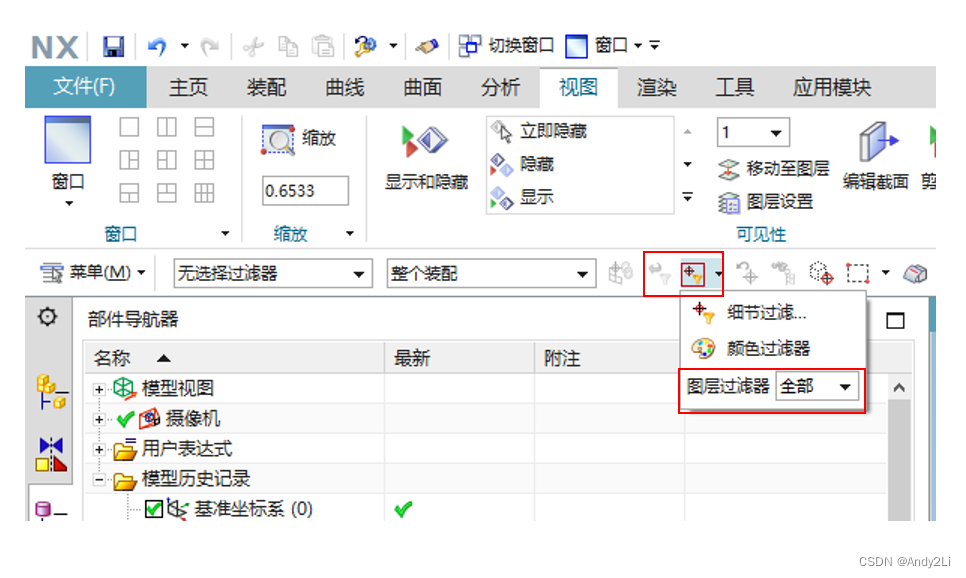

图层过滤器
选择你要选取的图层,只有在你选择图层内的对象才能被选取

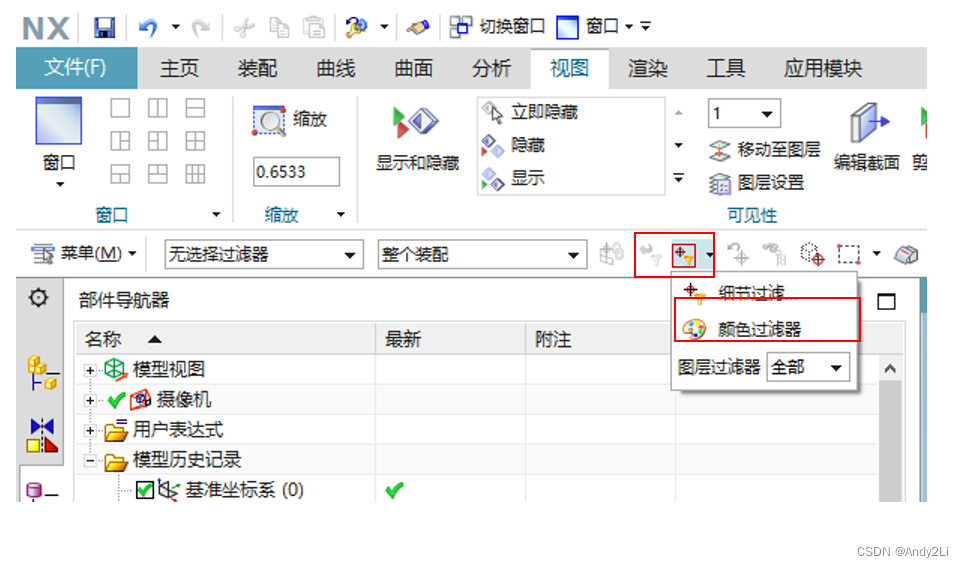

颜色过滤器
选择你要选取的颜色,只有符合你选取颜色的对象才能被选中

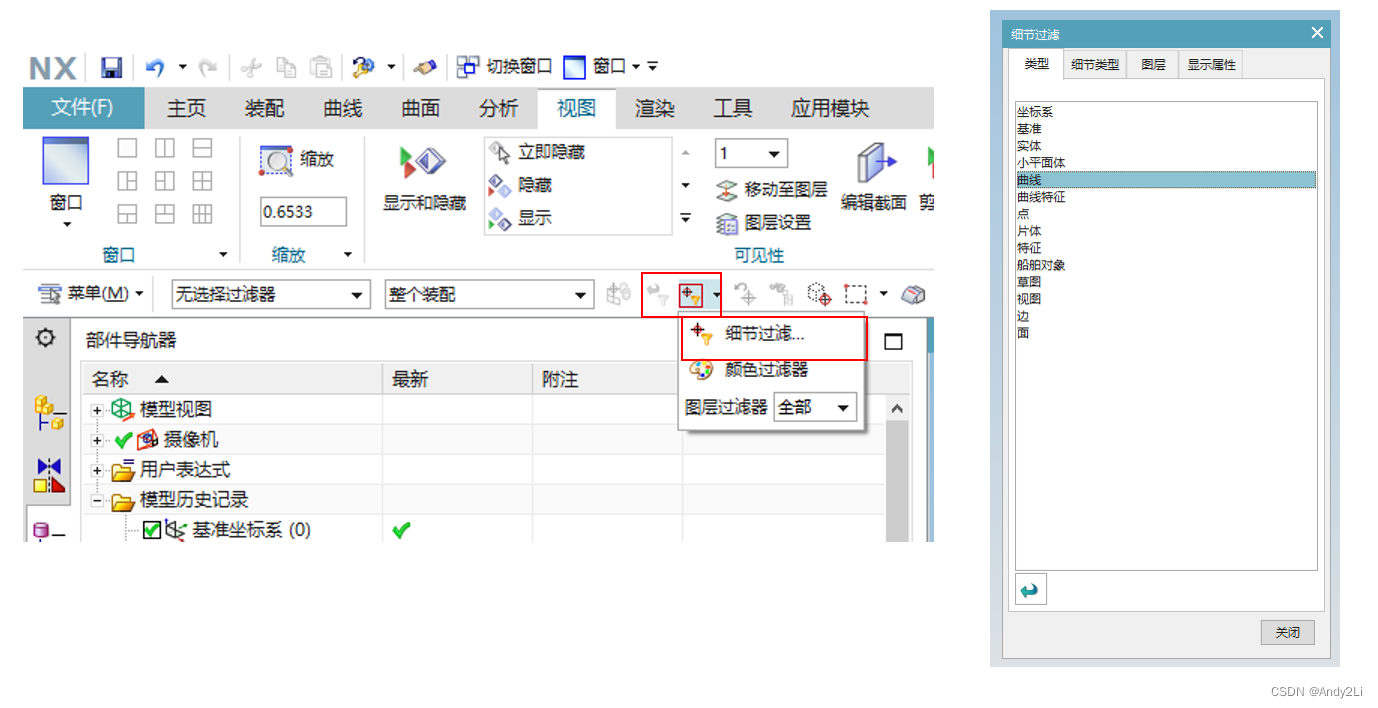

细节过滤器
对对象类型、线型、图层和对象属性等进行进行设置,只有符合你设置的参数的对象才能被选中

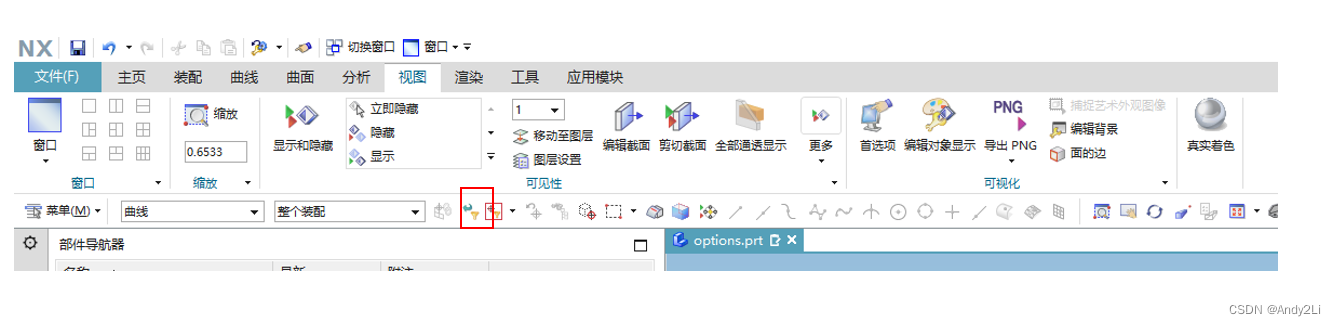

按下方按钮,重置过滤器选择
