SOLOv2: Dynamic and Fast Instance Segmentation

简介

这是实例分割的方法。实例分割一般有两种做法，一种是top-down，既先检测 bbox，后在每个bbox中进行mask的分割，例如Mask R-CNN。第二种为bottom-up做法，先分割出每一个像素，再进行归类，我觉得solov2就是这种做法。

数据的输入输出

训练

输入：
	Image	(bs, H, W, C)
	label:
			bboxes(bs, N, 4)
			classes(bs, N)
			masks(bs, N, H, W)

输出：
	cate_pred	(bs*3872, 80)
	注：80是类别数量，3872是grids的面积和(40^2，36^2，24^2，16^2，12^2)
	ins_pred	(n, 240, 176)
	注：240x176是原图1/4尺度的特征图大小

推理

输入：
	Image	(bs, H, W, C)
输出：
	classes:	(bs, n)
	masks	(bs, n, h, w)

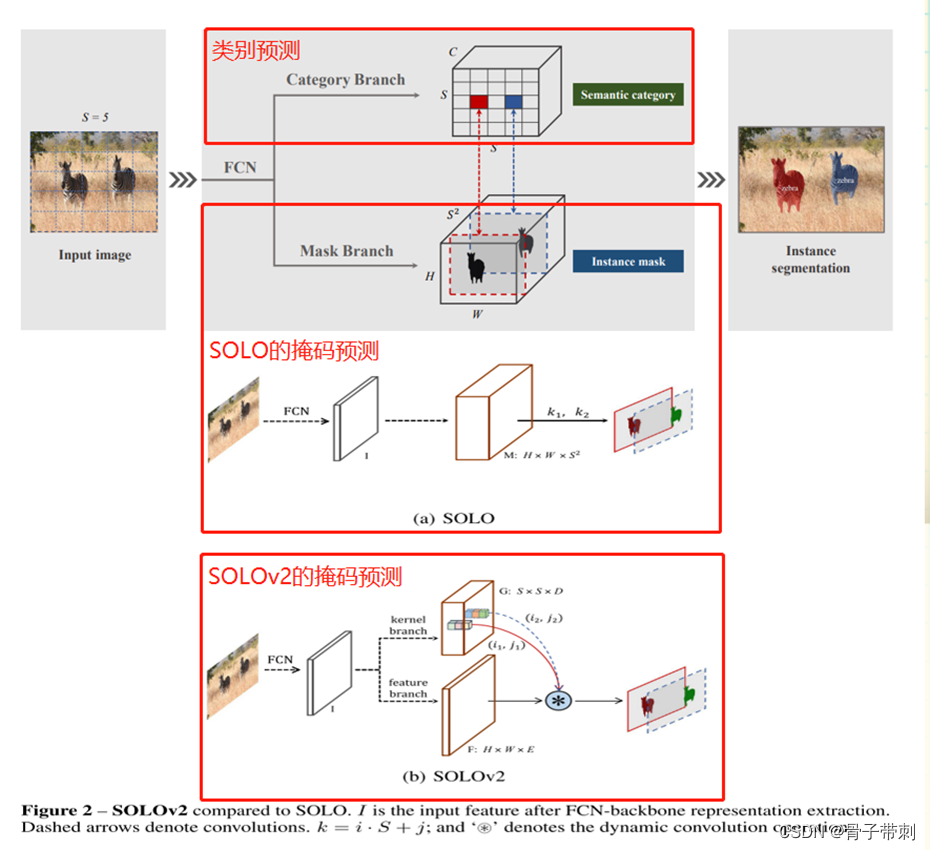

网络架构与数据在模型中的流动

注意下几个设置

strides[8, 8, 16, 32, 32]
scale_ranges[(1, 96), (48, 192), (96, 384), (192, 768), (384, 2048)]
num_grids[40, 36, 24, 16, 12]

在模型中会计算bboxes的面积，判断面积在哪个范围，就使用对应的网格
(1, 96)->40
(48, 192)->36
(96, 384)->24
(192, 768)->16
(384, 2048)->12

Image经过预处理，变成[bs, 960, 704]，经过backbone：resnet+FPN提取特征，FPN特征P2-P5以1/4尺度合成单个输出[bs, 256, 240, 176]。下图是网上找了一个resnet50+FPN的流程图，流程是一样的。

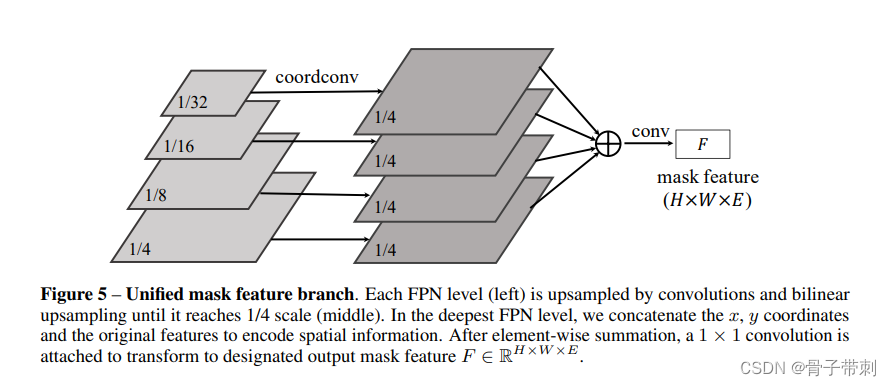

下图是FPN特征P2-P5以1/4尺度合成单个输出[bs, 256, 240, 176]的过程。

来说一下ground truth是怎么处理的？

label:
		bboxes(bs, N, 4)
		classes(bs, N)
		masks(bs, N, H, W)

在模型中会计算bboxes的面积，判断面积在哪个范围，就使用对应的网格
(1, 96)->40
(48, 192)->36
(96, 384)->24
(192, 768)->16
(384, 2048)->12
之后求出mask的质心，center_w,center_h

top_bbox/grids = (center_h - half_h)/原图高
down_bbox/grids = (center_h + half_h)/原图高
left_bbox/grids = (center_w - half_w)/原图宽
right_bbox/grids = (center_w + half_w)/原图宽

得到bbox在grids内对应的框(top_bbox, down_bbox, left_bbox, right_bbox)

grids里面bbox内每一个像素点都打上gt-label对应类别的标签
ins_ind_label(1600, )中对应的像素点置为true，假设grids是40的话
grid_order记录遍历的像素点 int(i*grid + j)

gt_masks scale到特征图大小(240, 176)，赋值给ins_label

生成对应的计算loss的几个变量
ins_label_list[bs, N, 240, 176]
cate_label_list[bs, 40, 40], [bs, 36, 36], [bs, 24, 24], [bs, 16, 16], [bs, 12, 12]---->[bs*3872, ]
ins_ind_label_list[bs, 1600], [bs, 1296], [bs, 576], [bs, 256], [bs, 144]
grid_order_list[bs, N] (跟kernel_preds有关)

怎么求出prediction的相关变量？

特征图大小：[bs, 256, 240, 176]

cate_preds [bs, 80, 40, 40], [bs, 80, 36, 36], [bs, 80, 24, 24], [bs, 80, 16, 16], [bs, 80, 12, 12]---->[bs*3872, 80]
注：80是类别的数量
kernel_preds [bs, 256, 40, 40], [bs, 256, 36, 36], [bs, 256, 24, 24], [bs, 256, 16, 16], [bs, 256, 12, 12]
mask_feat_pred [bs, 256, 240, 176]
注：每个grid，根据grid_order_list知道i、j，然后知道kernel G_(i,j)，kernel G_(i,j)和mask_feat_pred卷积---->
---->ins_pred	[bs, N, 240, 176]

loss部分

分成两个部分：

1. 分类部分：Focal loss
   cate_label_list：[bs, 3872, ]
   cate_preds ：[bs, 3872, 80]

2. mask部分：dice loss
   ins_label_list：[bs, N, 240, 176]
   ins_pred [bs, N, 240, 176]

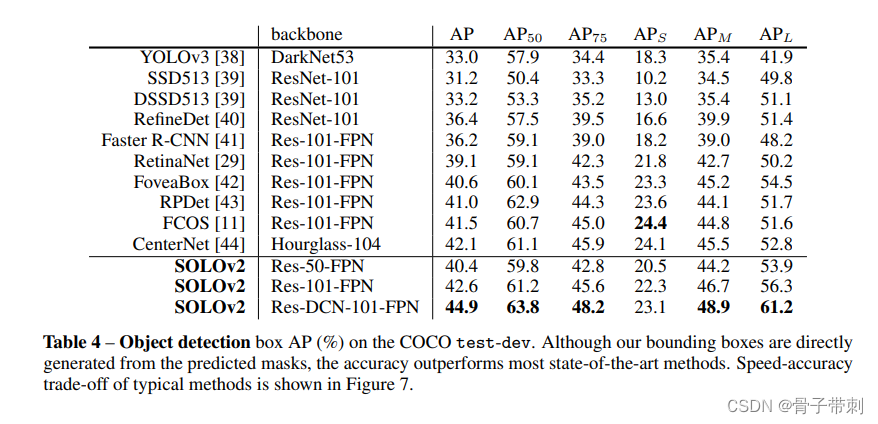

评估结果

疑问

cate_preds [bs, 80, 40, 40], [bs, 80, 36, 36], [bs, 80, 24, 24], [bs, 80, 16, 16], [bs, 80, 12, 12]---->[bs*3872, 80]
kernel_preds [bs, 256, 40, 40], [bs, 256, 36, 36], [bs, 256, 24, 24], [bs, 256, 16, 16], [bs, 256, 12, 12]
mask_feat_pred [bs, 256, 240, 176]
是怎么得到的？
