自制F1C200S demo板（二、Win上测试）

此次测试的目的是尝试使用USB给NorFlash烧录镜像。

1、安装USB驱动。使用的操作系统是win8。

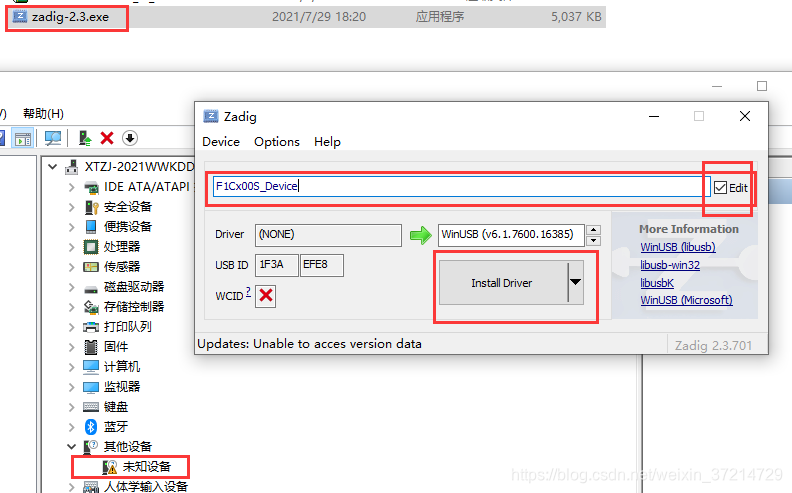

在网上下载zadig-2.3.exe。接入设备后，会产生未知设备。然后进行如图操作即可。

 2、使硬件进入fel模式。

        在FLASH和TF卡都没有系统或为空时，插电即可进入fel模式。如果没有进入，则

        若FLASH中有系统，需通过：短接FLASH芯片的1、4两脚，即按住开发板上boot按键，重新拔插USB或电源开关重新开关一次，即可进入fel模式。

3、刷机

        (1)、在网上下载或我的资源包中下载，用与在windows下刷机的工具。解压到某个文件下。

        (2)、使用win+R或其他方式打开windows命令行窗口

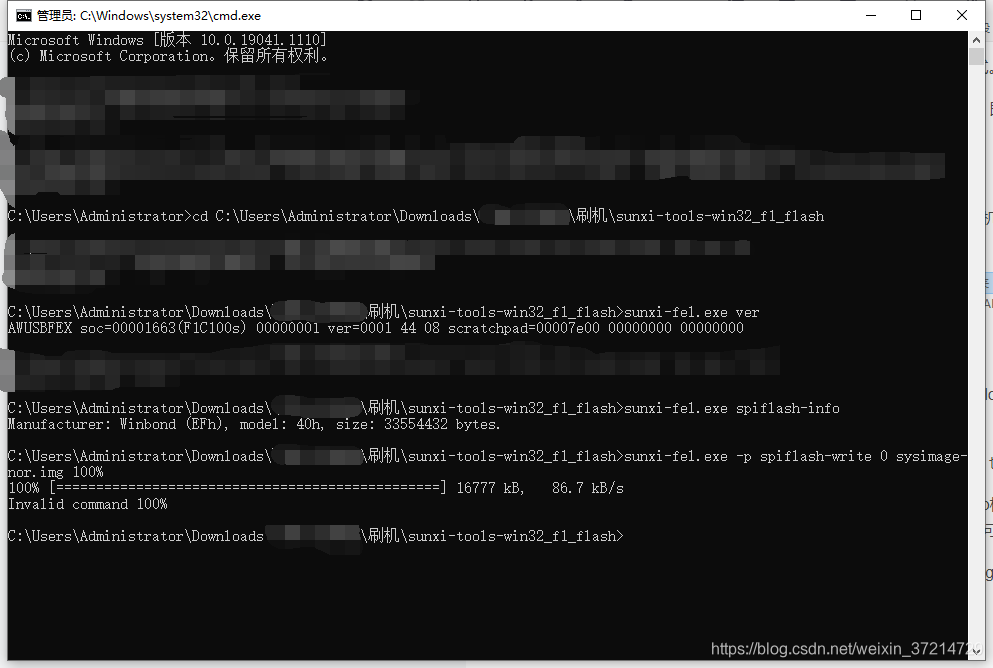

        首先进入到刷机工具目录：cd C:\Users\Administrator\Downloads\刷机\sunxi-tools-win32_f1_flash

        查看信息：sunxi-fel.exe ver。我是用的是F1C100S的镜像，也可以驱动F1C200S。

        查看SPIFLASH信息：sunxi-fel.exe spiflash-info。我的demo板上使用的是32MFLASH，尽管镜像使用的是16MFLASH，也可以进行驱动，理论上只会无法访问后半段FLASH。

        烧录镜像：sunxi-fel.exe -p spiflash-write 0 sysimage-nor.img 100%。这里我将sysimge-nor.img文件拷贝到sunxi-tools-win32_f1_flash文件夹内。

4、运行结果

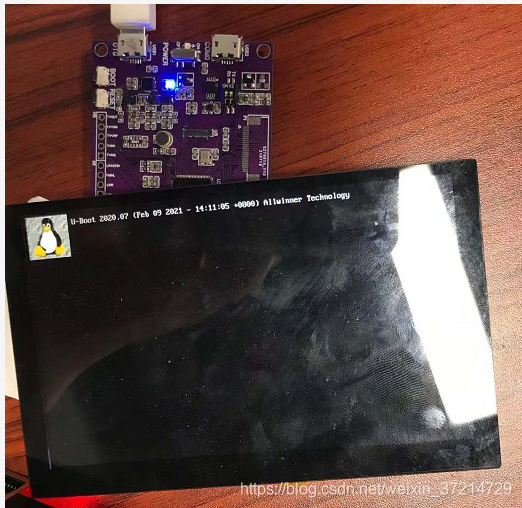

由于是对硬件验证，就没有深究镜像文件内屏幕像素，等其他任何问题。开机画面显示一段时间后就黑屏。未接入串口，不知串口是否有数据输出。
