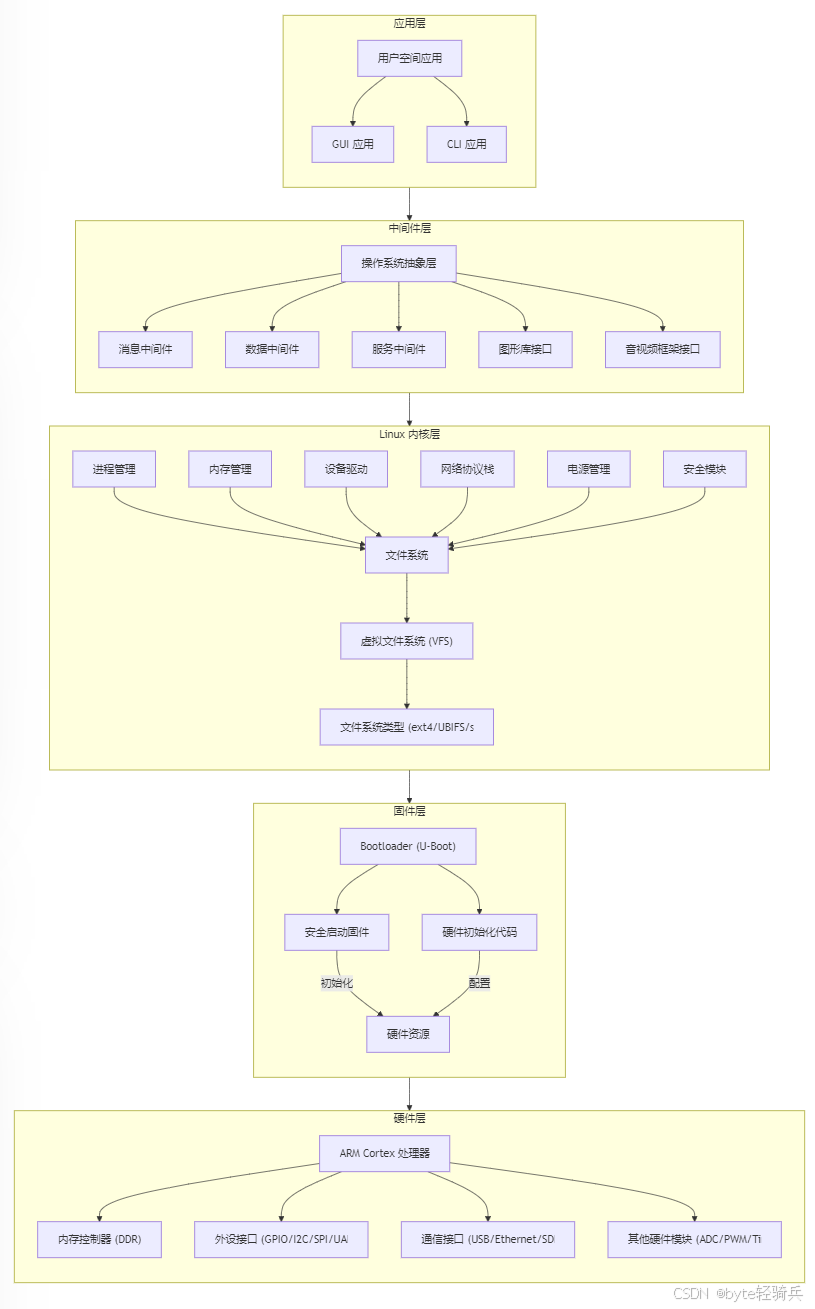

嵌入式 ARM Linux 系统的构成是一个复杂的层次化体系，涵盖硬件、固件、内核、文件系统、中间件和应用层。
一、硬件层（Hardware Layer）
硬件层是嵌入式ARM Linux系统的基础.
主要包括以下几个部分：
①ARM处理器核心：
- 作为系统的“大脑”，负责执行各种计算任务和控制操作。
- ARM架构提供了多种不同的处理器系列，如Cortex-A系列（高性能处理器，常用于智能手机、平板电脑等复杂应用场景）和Cortex-M系列（低功耗、低成本处理器，主要用于对成本和功耗敏感的微控制器应用）。
②存储设备：
- 用于存储系统运行时的数据和程序代码。
- 包括易失性存储器（如DRAM，用于临时数据存储和快速数据读写）和非易失性存储器（如NAND Flash和NOR Flash，用于存储系统的固件、内核镜像、文件系统等永久性数据）。
③外围设备接口：
- 是系统与外部设备连接的桥梁。
- 提供了丰富的接口选项，如GPIO（通用输入输出接口）、UART（通用异步收发器）、I2C（集成电路间总线）和SPI（串行外设接口）等，以满足不同应用场景的需求。
二、Bootloader
引导加载程序（Bootloader）在嵌入式ARM Linux系统中扮演着至关重要的角色。
作用:初始化硬件（时钟、内存、外设）、加载内核镜像、传递启动参数（如设备树）。
常见 Bootloader
-
U-Boot：主流开源 Bootloader，支持多种 ARM 平台。
-
厂商定制：如树莓派的
start.elf（专有固件）。
启动流程
-
BL1（ROM Code）：芯片内置代码，加载 BL2（如 U-Boot SPL）。
-
BL2（SPL/U-Boot）：初始化 DRAM，加载完整 U-Boot。
-
U-Boot：加载内核镜像（zImage/Image）、设备树（.dtb）、根文件系统（initramfs 或从存储介质挂载）。
三、内核（Linux Kernel）
Linux内核是嵌入式ARM Linux系统的基石，负责管理系统的硬件和软件资源，确保系统的稳定运行。
3.1. 内核核心功能
-
进程管理：任务调度、优先级控制（CFS、RT 调度器）。
-
内存管理：虚拟内存、页表管理（MMU）、DMA 映射。
-
设备驱动：字符设备（如 GPIO）、块设备（如 SD 卡）、网络设备驱动。
-
文件系统：支持 ext4、UBIFS、JFFS2 等。
-
网络协议栈：TCP/IP、Socket 接口。
3.2. 内核配置与编译
-
设备树（Device Tree）：描述硬件信息的
.dts文件，取代传统硬编码方式。 -
配置选项：通过
make menuconfig裁剪不需要的模块（如关闭 GUI 支持）。 -
交叉编译：使用
arm-linux-gnueabihf-工具链生成zImage或Image。
四、根文件系统（Root File System）
根文件系统不仅是Linux系统中所有文件、目录、设备和驱动的起源，还是引导过程中启动并加载内核所需的起点。包含了操作系统运行所需的所有基本文件和数据，能够使操作系统顺利地启动和运行，并且提供文件系统的访问和管理功能。
4.1. 文件系统类型
-
initramfs：临时内存文件系统，用于早期挂载。
-
持久化文件系统：ext4（eMMC）、UBIFS（NAND Flash）、SquashFS（只读压缩）。
4.2. 目录结构
以下是一些关键的目录及其功能：
- /bin：存放系统的基本命令行工具，如ls、cp等，这些工具用于文件管理和系统维护。
- /sbin：包含系统管理命令，这些命令通常由系统管理员使用，如ifconfig用于网络接口配置。此目录下的文件或命令只有管理员能使用。
- /etc：用于存放系统配置文件，如网络配置文件、启动脚本等。这些配置文件对于系统的正常运行至关重要。
- /dev：设备文件目录，通过它可以访问系统中的各种硬件设备。例如，“/dev/ttyS0”代表一个UART设备。
- /lib：存放着Linux所必须的库文件，是共享库，一些命令和用户编写的程序会使用这些库。
- /mnt：临时挂载目录，通常用于挂载外部存储设备，如U盘、SD卡等。
- /proc：一个虚拟文件系统，通常用于存放系统运行时的信息，如进程信息、内存信息等。它没有实际存储，只是系统运行时动态生成的信息。
- /usr：软件资源目录，存放软件。一般系统安装完成后此目录占用空间最大。
- /var：存放一些可改变的数据，如日志文件、邮件队列等。
- /sys：系统启动后作为sysfs文件系统的挂载点，类似proc文件系统的基于ramde特殊文件系统，无实际存储，是系统设备管理的重要目录。
- /opt：可选的文件、软件存放区，由用户选择将哪些文件或软件放到此目录中。
4.3. 工具链与工具集
-
BusyBox：集成常用命令（
ash,ifconfig,mount）。 -
定制化工具：通过 Buildroot 或 Yocto 生成轻量级根文件系统。
五、设备驱动程序
设备驱动程序在嵌入式系统中扮演着至关重要的角色，它们为硬件设备和操作系统之间提供了必要的软件接口。
5.1. 设备驱动
-
内核驱动：如 SPI 控制器、GPIO 按键驱动（通过
sysfs或ioctl控制）。 -
用户空间驱动：如 libusb 实现的 USB 设备控制。
5.2. 中间件与服务
-
网络协议：MQTT、HTTP 服务器（如 Lighttpd）。
-
数据库：SQLite（轻量级嵌入式数据库）。
-
图形库：Qt Embedded、LVGL（适用于触摸屏）。
-
实时性扩展：PREEMPT-RT 补丁、Xenomai。
六、应用层（Application Layer）
6.1. 应用类型
-
本地应用：C/C++ 程序（直接调用系统调用或库函数）。
-
脚本程序：Python/Lua 脚本（依赖解释器）。
-
守护进程（Daemon）：如自定义数据采集服务。
6.2. 典型开发流程
-
交叉编译：在 x86 主机上生成 ARM 可执行文件。
-
部署与调试：通过 SSH、SCP 或 NFS 挂载到目标板。
-
进程管理：使用 systemd 或 SysVinit 管理服务。
七、工具链与调试
7.1. 开发工具
-
交叉编译工具链：gcc-arm-linux-gnueabihf、LLVM/Clang。
-
调试工具：GDB（配合 gdbserver）、OpenOCD（JTAG 调试）、Strace/Perf。
-
构建系统：Buildroot（快速定制）、Yocto（高度可配置）。
7.2. 日志与监控
-
内核日志：
dmesg查看启动信息。 -
系统日志：syslogd 或 journald（systemd 集成）。
-
性能分析：
top、vmstat、ftrace。
八、图形用户界面库（可选）
图形用户界面库（GUI）是嵌入式系统中用于创建图形用户界面的软件组件。提供了丰富的图形元素和控件（如按钮、文本框、滑动条等），并支持用户交互事件的处理。常见的嵌入式Linux GUI库包括Qt/Embedded、MiniGUI等。选择GUI库时需要考虑系统的性能要求、开发人员的熟悉程度以及库的稳定性和可维护性等因素。
九、系统优化与安全
9.1. 优化方向
-
启动时间：裁剪内核、并行初始化服务。
-
内存占用：静态链接、禁用非必要功能。
-
功耗管理：动态调频（DVFS）、外设电源域控制。
9.2. 安全机制
-
安全启动：U-Boot 验证内核签名。
-
权限控制：SELinux/AppArmor 强制访问控制。
-
固件更新：A/B 分区设计、OTA 升级。
十、总结
嵌入式 ARM Linux 系统的开发需要深入理解各层之间的交互机制：
-
硬件兼容性：确保设备树与物理硬件匹配。
-
内核裁剪：根据需求保留必要功能以减小体积。
-
文件系统定制：通过 BusyBox 和 Buildroot 构建最小化系统。
-
应用可靠性：设计看门狗、心跳检测等容错机制。
通过分层解耦和模块化设计，开发者可高效构建稳定、低功耗的嵌入式 Linux 系统。
十一、参考资料
- 《嵌入式硬件系统基础：掌握嵌入式系统核心构成》：介绍了嵌入式硬件系统的基本构成，包括微控制器、存储器、输入 / 输出接口、电源管理模块等核心部件，对理解嵌入式 ARM Linux 系统的硬件基础有一定帮助。
- 《基于 ARM 处理器的嵌入式计算机硬件组成》：以 ARM 处理器为核心，详细介绍了相关支撑硬件，如存储器、输入输出设备、接口和网络总线等，通过具体实例展示了嵌入式 ARM Linux 系统硬件的组成架构。
- 《嵌入式 Linux 系统的组成（BootLoader，Kernel，Root Filesystem）》：从软件角度将嵌入式系统分为引导加载程序、Linux 内核、根文件系统三个层次，对各部分的功能和作用进行了阐述，有助于深入理解嵌入式 ARM Linux 系统的软件架构。
- 《(嵌入式 Linux)- 常见编译框架与软件包组成_嵌入式 linux 系统框架》：介绍了嵌入式常见编译框架与软件包组成，包括主芯片资料、开发板资料、交叉编译工具链、Bootloader 源码 / 镜像、Linux Kernel 源码 / 镜像、Rootfs 根文件系统镜像等，对构建嵌入式 ARM Linux 系统有指导作用。
- 《嵌入式设备 Linux 应用层架构设计》：阐述了嵌入式设备中应用层的架构设计，包括用户界面、业务逻辑、数据存储、通信接口等组件，以及它们之间的通信和交互方式，为开发嵌入式 ARM Linux 系统的应用程序提供了思路。
- 《基于 ARM 单片机的嵌入式 Linux 开发》：结合具体实例，介绍了嵌入式 Linux 在 ARM 单片机上的开发过程，包括驱动开发、应用层调用等内容，对理解从硬件到应用的整体开发流程有一定的参考价值。
- 《嵌入式软件设计：基于 Linux 的嵌入式平台详解》：对嵌入式 Linux 的优势、系统架构（包括硬件层、引导层、内核层、系统库层、应用层）、内核裁剪与配置、文件系统构建等方面进行了较为全面的介绍，整体上认识嵌入式 ARM Linux 系统。
- 《ARM/Linux 嵌入式面经（十四）：ARM 体系架构基础知识》：介绍了 ARM 架构的特点、优势、体系结构版本，以及处理器模式、寄存器、指令集等基础知识，对于深入理解嵌入式 ARM Linux 系统中的 ARM 部分很有帮助。
