在当今数字化时代,电子设备无处不在,从我们手中的智能手机、平板电脑,到智能家居设备、汽车电子系统,背后都离不开 ARM 嵌入式处理器的支持。ARM(Advanced RISC Machines)嵌入式处理器以其独特的内核和架构设计,在高性能、低功耗和高度可定制化等方面表现卓越,成为了嵌入式系统领域的中流砥柱。本篇深入探究 ARM 嵌入式处理器的内核和架构,揭开其底层技术逻辑的神秘面纱。
一、ARM体系结构演进与生态定位
1.1. ARM体系结构演进
ARM体系结构自诞生以来,经历了多次重大的演进,逐步成为精简指令集计算(RISC)领域的佼佼者。以下是ARM体系结构演进的关键节点:

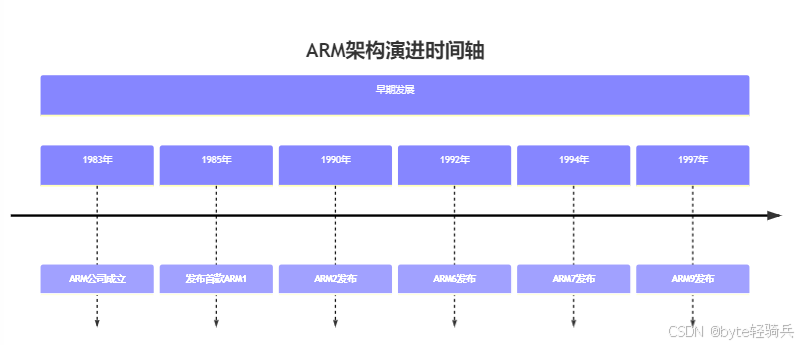

①早期发展(1983年-1997年)
- 1983年:ARM公司成立,开始研发RISC架构处理器。
- 1985年:发布首款ARM架构处理器——ARM1,奠定了低功耗、低成本的RISC架构基础。
- 1990年:ARM2发布,引入流水线技术,显著提高处理器性能。
- 1992年:ARM6发布,支持32位寻址,为现代ARM架构奠定基础。
- 1994年:ARM7发布,广泛应用于嵌入式系统,成为经典处理器系列。
- 1997年:ARM9发布,性能进一步提升,支持更多外设接口,成为早期智能手机和PDA的核心处理器。

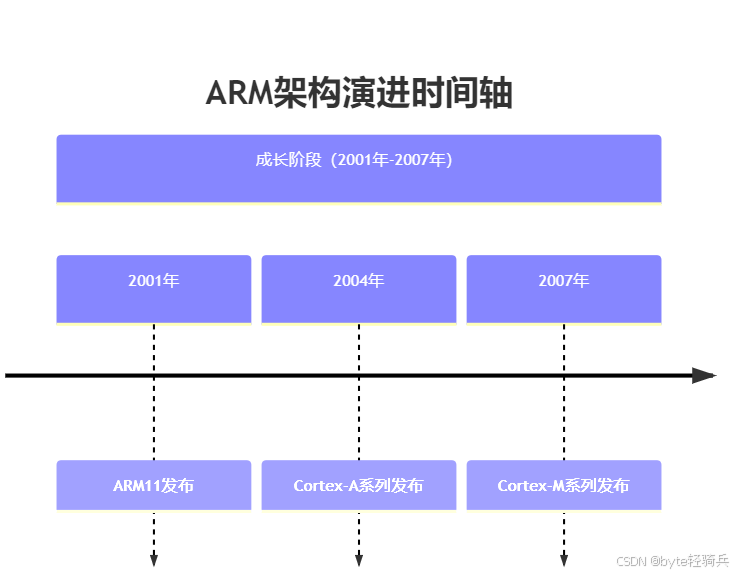

②成长阶段(2001年-2007年)
- 2001年:ARM11发布,引入多媒体指令集(NEON),显著提升多媒体处理能力。
- 2004年:Cortex-A系列发布,面向高性能应用,支持多核心设计,成为智能手机和平板电脑的主流处理器。
- 2007年:Cortex-M系列发布,面向微控制器应用,采用低功耗设计,广泛应用于物联网和嵌入式系统。

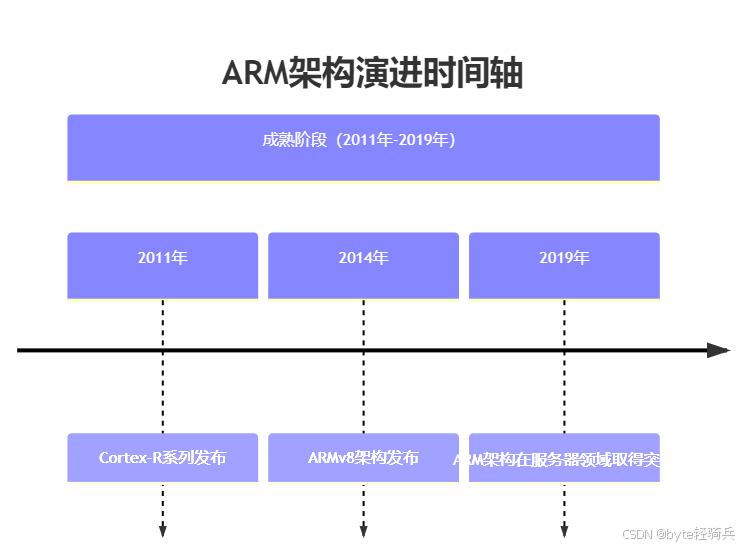

③成熟阶段(2011年-2019年)
- 2011年:Cortex-R系列发布,面向实时控制系统,提供高可靠性设计,满足汽车、航空航天等领域的需求。
- 2014年:ARMv8架构发布,支持64位处理,提升系统性能,为ARM架构进军服务器市场奠定基础。
- 2019年:ARM架构在服务器领域取得突破,多款基于ARM架构的服务器芯片发布,如阿里的自研服务器芯片等。

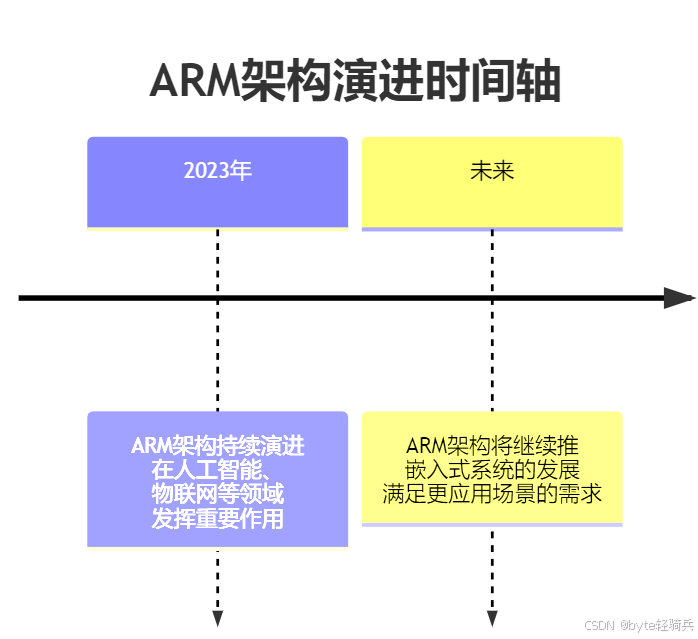

④现代化发展(2020年至今)
- ARM架构持续演进,推出更高性能的处理器核心,如Cortex-A78、Cortex-X1等。
- ARMv9架构发布,引入更多安全特性和扩展指令集,提升处理器的整体性能和安全性。
- ARM架构在人工智能、物联网等领域发挥重要作用,成为推动这些领域发展的关键技术之一。
1.2. ARM生态定位
ARM架构的成功不仅在于其技术优势,更在于其强大的生态系统。ARM公司不直接生产芯片,而是通过授权其架构给其他公司,形成了一个庞大的生态系统。这个生态系统包括芯片制造商、软件开发商、系统集成商等多个环节,共同推动了ARM架构的广泛应用和发展。
①芯片制造商
- ARM架构授权给全球超过100家芯片制造商,如高通、三星、华为海思等。
- 这些芯片制造商基于ARM架构设计并制造各种处理器,将其集成到自己的产品中。
②软件开发商
- ARM架构支持多种主流操作系统,如Android、iOS、Linux和Windows等。
- 软件开发商为ARM架构开发各种应用程序、驱动程序和中间件,丰富了ARM生态系统的软件资源。
③系统集成商
- 系统集成商将ARM架构的芯片、软件和硬件组件集成到最终产品中,如智能手机、平板电脑、物联网设备等。
- 他们根据市场需求和客户要求,提供定制化的解决方案和服务。
二、ARM 架构:嵌入式系统的基石
2.1. 架构基础:RISC 理念的贯彻
ARM 架构基于精简指令集计算机(RISC)设计理念构建。与复杂指令集计算机(CISC)不同,RISC 旨在通过简化指令集,减少指令执行所需的周期,进而提升指令执行效率。ARM 架构精心挑选了最常用的指令,并对其进行优化,使处理器能够在单位时间内处理更多指令。这种设计不仅提高了性能,还降低了处理器的功耗,为嵌入式系统提供了理想的解决方案。
2.2. 架构系列:多样化满足多元需求
ARM 架构推出了多个核心系列,每个系列针对不同的应用领域和性能要求进行了优化。其中,Cortex - M 系列面向低功耗、低成本的微控制器市场;Cortex - A 系列专注于高性能应用,如智能手机、平板电脑和服务器;Cortex - R 系列则专为实时嵌入式应用设计,用于汽车电子、工业控制等对可靠性和实时性要求极高的领域;Cortex - SC 系列主打安全,应用于政府安全芯片、金融系统等对安全性有严格要求的场景。
2.3 优势与特点
-
低功耗:ARM 指令集经过精心优化,能够在较低的电压和电流下运行,大大减少了功耗。这一特性对于依赖电池供电且需要长时间运行的设备,如智能手表、无线传感器等,具有至关重要的意义。
-
高性能:尽管 ARM 架构注重低功耗,但它依然具备强大的性能,能够满足各种复杂应用的需求。其高效的指令执行能力和优化的流水线设计,使得处理器能够迅速处理复杂的计算任务,如在智能手机上流畅运行大型游戏和多任务处理。
-
可扩展性:ARM 架构具有高度的可扩展性,从简单的低端微控制器到高性能的多核处理器,都可以基于 ARM 架构进行开发。这使得 ARM 架构能够广泛应用于不同规模和复杂度的嵌入式系统,无论是简单的家用自动化设备,还是复杂的服务器系统。
-
丰富的生态系统:ARM 架构拥有庞大且完善的生态系统,涵盖了开发工具、软件库、操作系统等。这为基于 ARM 架构的开发提供了极大的便利,开发者可以利用丰富的资源,更高效地进行产品开发。
2.4 应用领域
-
移动设备:在智能手机和平板电脑等移动设备领域,ARM 架构已成为主流。其低功耗和高性能的特点,使得移动设备能够提供长时间的续航能力和流畅的用户体验。
-
嵌入式系统:在家电、汽车、医疗设备等嵌入式系统中,ARM 架构凭借其高效的处理能力和低功耗特性,被广泛应用。例如,在汽车的引擎控制、制动系统以及医疗设备的监测和控制等方面,ARM 处理器都发挥着关键作用。
-
物联网(IoT):随着物联网的快速发展,ARM 架构在物联网设备中也占据了重要地位。智能家居设备、智能城市基础设施等都离不开 ARM 处理器的支持,它们能够高效处理传感器数据,实现设备之间的互联互通。
-
服务器和云计算:近年来,ARM 架构逐渐渗透到服务器和云计算领域,为高性能和低成本的解决方案提供了新的选择。其低功耗和可扩展性的特点,使得 ARM 架构在数据中心的应用中具有很大的潜力。
三、ARM 内核:处理器的核心引擎
ARM 架构定义了计算机与硬件交互的方式,而 ARM 内核则是这一架构的硬件实现,包含了执行器、寄存器、中断控制器、总线接口和调试组件等关键部分。ARM 提供了多个主要系列的内核,每个系列都有其独特的特点和应用场景。
3.1 Cortex-A 系列:高性能的代表
Cortex-A 系列是 ARM 处理器架构中的高性能系列,广泛应用于智能手机、平板电脑、个人电脑和服务器等高性能设备。
-
应用场景:从智能手机的高性能计算和多媒体体验,到平板电脑的多任务处理,再到低功耗笔记本电脑和网络设备的性能支持,以及服务器的云计算、大数据和人工智能应用,Cortex-A 系列处理器都能胜任。
-
特点:
-
多核心设计:支持多核心设计,实现多线程并行处理,显著提升性能和响应速度。
-
先进的功耗管理:采用动态电压频率调整(DVFS)、休眠模式等节能技术,根据负载动态调整功耗,优化能源效率。
-
虚拟化支持:提供硬件支持的虚拟化功能,可实现多个虚拟化实例的隔离和管理,在云计算和虚拟化应用中优势明显。
-
支持复杂的操作系统:能够运行 Linux、Android 等复杂操作系统,满足用户对高性能和多功能的需求。
-
高性能指令集:采用 ARMv7 或 ARMv8 等高性能指令集,支持复杂计算和数据处理任务。
-
内存和存储扩展:支持较大的内存和存储空间,以及多种存储技术,提高数据访问速度和存储容量。
-
安全性和可靠性:支持多种安全技术,如 TrustZone、虚拟化、加密技术等,保护用户数据和隐私,同时具有较高的可靠性和稳定性。
-
3.2 Cortex-R 系列:实时嵌入式的首选
Cortex-R 系列专为实时嵌入式应用设计,主要应用于汽车电子、工业控制和其他安全关键系统等领域。
-
应用场景:在汽车电子中,用于引擎控制、制动系统、ADAS(高级驾驶辅助系统)和 IVI(车载信息娱乐系统)等;在工业控制领域,实现对生产线的实时监测和控制;在安全关键系统,如航空航天、医疗设备和交通系统中,保障系统的稳定运行。
-
特点:
-
高可靠性:采用 ECC(错误检测和校正)、内存保护单元(MPU)等技术,检测和纠正内存错误,支持冗余和容错功能,提高系统可靠性。
-
低延迟:具有快速的中断响应时间和低延迟的访问速度,满足实时控制系统对时间性能的严格要求。
-
支持错误检测和修复功能:内置错误检测和修复机制,实时监测系统运行状态,及时处理潜在错误。
-
高性能和实时性:采用高性能处理器架构和指令集,支持实时操作系统和实时调度算法,满足实时控制需求。
-
可扩展性和灵活性:提供多种型号和配置选项,支持多种通信协议和接口标准,方便与其他设备连接和通信。
-
3.3 Cortex-M 系列:低功耗微控制器的典范
Cortex-M 系列面向低功耗、低成本的微控制器市场设计,广泛应用于物联网(IoT)和嵌入式系统。
-
应用场景:在物联网领域,实现设备的互联互通和数据管理,如智能家居、智能穿戴设备、智慧城市等;在嵌入式系统中,用于工业自动化、汽车电子、医疗设备等,实现精准控制和高效运算。
-
特点:
-
低功耗:采用精简指令集(RISC)架构,可在较低时钟频率下运行,支持多种低功耗模式,提高系统能效性。
-
低成本:采用面向成本的设计理念,优化面积和成本平衡,提供多种处理器型号和配置选项,降低成本。
-
简单的指令集:采用 Thumb 指令集,特别是 Thumb-2 指令集,实现更好的代码密度和性能,最小化系统内存大小和成本。
-
易于开发和部署:具有灵活的编程模型和丰富的外设接口,支持多种编程语言和开发工具,方便与其他硬件模块通信和交互。
-
支持中断处理和实时操作:具有快速中断响应和低延迟执行的特点,满足实时控制系统对时间性能的要求。
-
高集成度:内部集成多个功能模块,支持多任务操作系统和虚拟内存管理等高级功能,方便与外部存储器和外设进行数据交换和扩展。
-
安全性强:具备丰富的安全特性,支持硬件执行空间隔离(TrustZone)、硬件加密和安全启动等安全机制,保护系统机密信息和关键数据。
-
3.4 Cortex-SC 系列:安全领域的佼佼者
Cortex-SC 系列主打安全,特别针对政府安全芯片等对安全性要求极高的应用领域设计。
-
应用场景:广泛应用于政府安全芯片、军事设备、金融系统、移动支付等领域,处理敏感信息并提供高强度的硬件安全保障。
-
特点:
-
高度安全性:采用多种安全技术和机制,如硬件加密、安全启动、安全隔离等,有效防止各种安全攻击。
-
高性能:在注重安全性的同时,具备出色的性能表现,采用高效指令集和流水线结构,实现高速运算和处理能力。
-
灵活性:提供多种配置选项和扩展功能,可根据具体应用需求进行灵活定制。
-
低功耗:采用多种节能技术,如动态电压频率调整(DVFS)、休眠模式等,满足移动设备对低功耗的需求。
-
丰富的外设接口:提供丰富的外设接口,如 UART、SPI、I2C 等,方便与其他硬件模块通信和交互。
-
四、ARM 内核的选择与发展
选择合适的 ARM 内核需要综合考虑应用的性能要求、功耗要求、实时性要求和成本要求等因素。例如,Cortex-A 系列适用于高性能移动设备和服务器;Cortex-R 系列适用于对实时性和可靠性要求高的汽车电子和工业控制领域;Cortex-M 系列则在物联网和低功耗嵌入式系统中表现出色。
随着技术的不断进步,ARM 内核也在持续发展和创新。ARM 不断推出新版本的内核,如 Cortex-X2、Cortex-A710 和 Cortex-A510 等,采用 ARMv9 架构,提供更高的性能、更好的安全性和更丰富的功能。新的指令集扩展,如 SVE2(Scalable Vector Extension 2)和 FP16(Half-Precision Floating-Point),增强了计算能力和图形处理能力;先进的安全功能,如 ARM Confidential Compute Architecture(CCA)和 MTE(Memory Tagging Extension),有效保护系统免受安全威胁。
五、开发实践与调试技巧

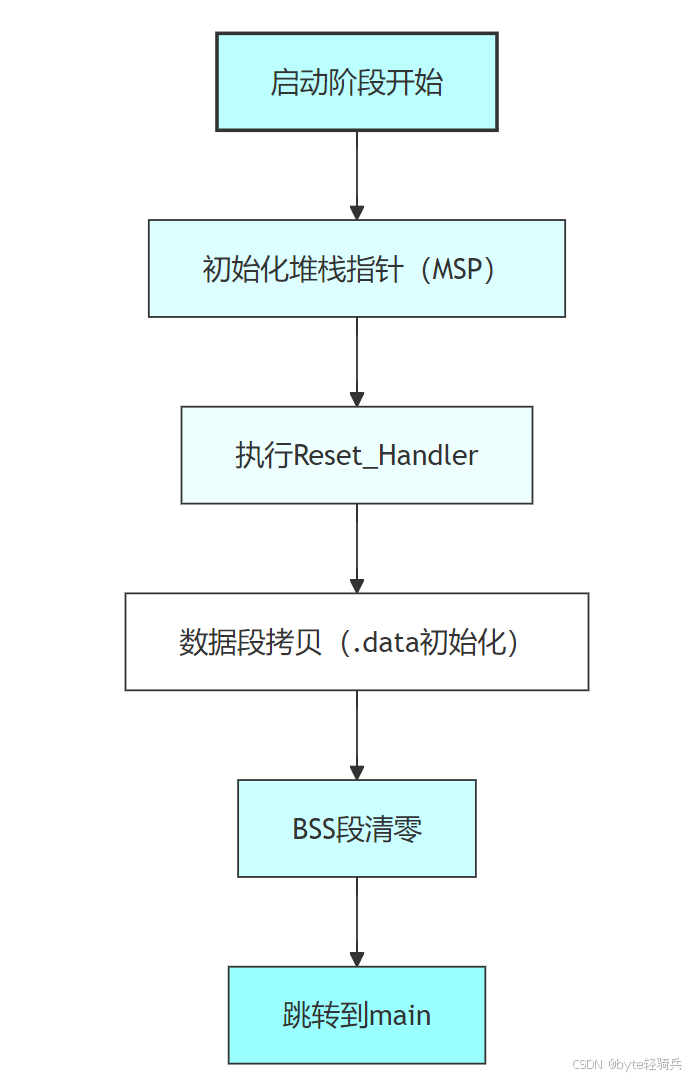

5.1 启动关键流程
关键启动阶段:
-
初始化堆栈指针(MSP)
-
执行Reset_Handler
-
数据段拷贝(.data初始化)
-
BSS段清零
-
跳转到main()
5.2 高级调试技术
-
ETM跟踪:实时指令流捕获
-
DWT性能计数器:周期计数、CPI分析
-
FPB硬件断点:6个比较器配置
// 使用DWT测量代码执行周期
uint32_t start_cycle, end_cycle;
start_cycle = DWT->CYCCNT;
critical_function();
end_cycle = DWT->CYCCNT;
printf("Cycle used: %u\n", end_cycle - start_cycle);
六、总结
ARM 嵌入式处理器的内核和架构以其独特的优势和特点,在嵌入式系统领域发挥着不可替代的作用。随着技术的不断发展和应用的不断拓展,ARM 将继续引领嵌入式系统的发展潮流,为各种智能设备提供更加高效、安全、可靠的解决方案。无论是现在还是未来,ARM 都将在数字化时代的舞台上绽放光彩。
七、参考文献
- 《ARM 嵌入式系统基础教程(第 3 版)》:系统介绍 ARM 嵌入式系统开发知识,涵盖体系结构、指令集等,剖析 Cortex 系列内核,含大量实例助实践。
- 《精通 ARM 体系结构与编程》:深入讲解 ARM 体系结构、内核架构等技术,介绍经典与新内核,阐述编程技术,以实验案例辅助掌握开发应用。
- 《ARM Cortex - M3 内核架构分析与应用研究》:剖析 Cortex - M3 内核架构特点,研究其在中断、内存管理特性及工业控制等领域应用。
- 《基于 ARM Cortex - A 系列内核的高性能嵌入式系统设计》:探讨 Cortex - A 系列面向高性能应用的架构设计,通过案例阐述系统设计与优化方法。
