“我设计的BLE智能手环明明用了低功耗模式，为什么续航还是只有3天？”这是很多嵌入式工程师面试时会遇到的实战拷问。在物联网设备中，BLE控制器的功耗表现直接决定产品竞争力，而深度睡眠与保持模式的管理能力，更是面试官考察的核心能力。本文拆解高频考点，解析历年真题，吃透这一面试重难点。

---

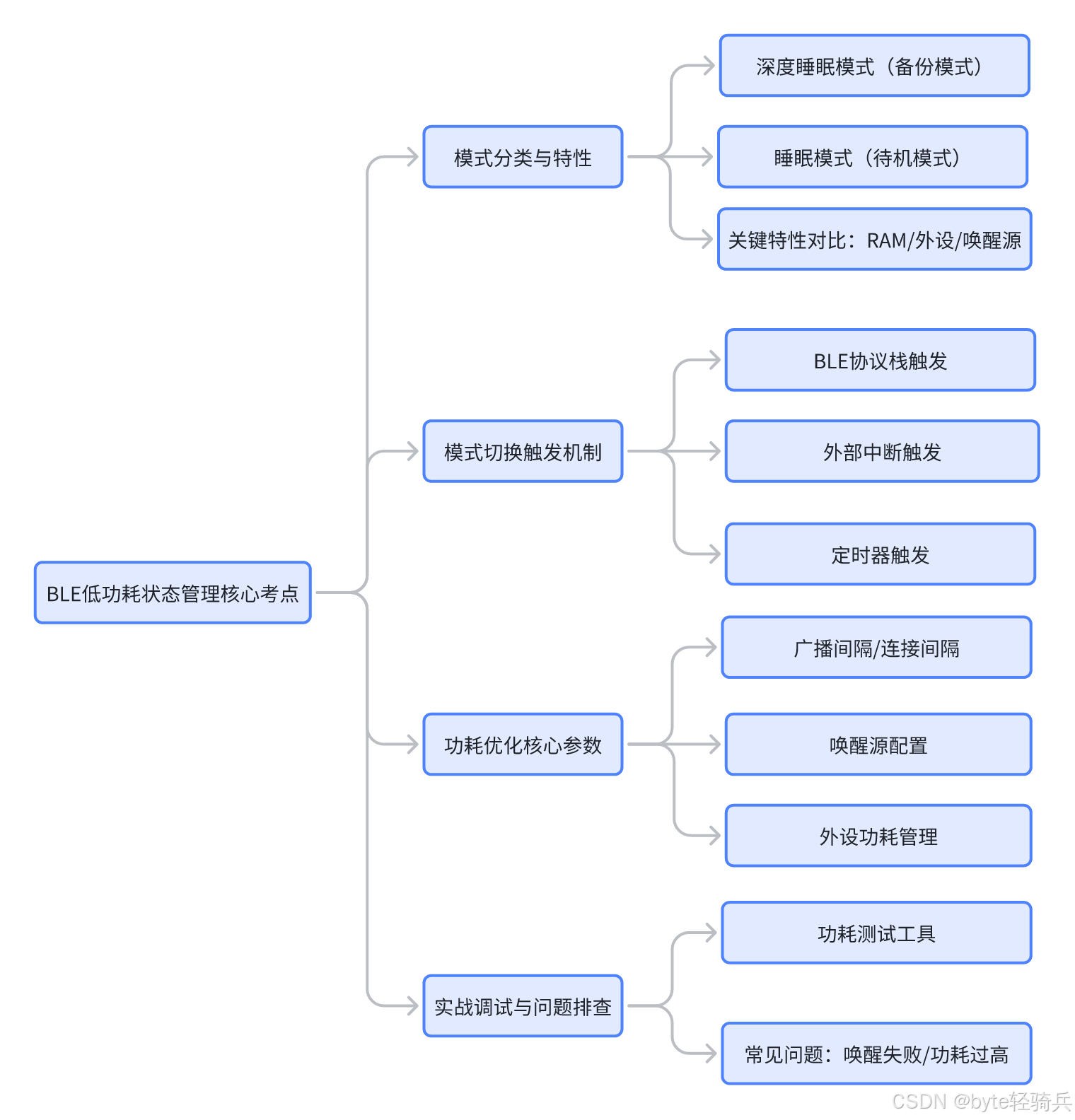

一、面试高频考点全景图

BLE控制器的低功耗状态管理本质是精准控制休眠与唤醒的平衡，核心考点围绕模式定义、切换机制、功耗优化、实战调试四大维度展开。

1.1 考点1：睡眠与深度睡眠模式的核心区别（必考）

BLE协议栈通常将低功耗模式分为睡眠（Standby）和深度睡眠（Deep Sleep/Backup），二者的核心差异体现在功能保留、唤醒代价、数据留存三个层面，面试中常以表格对比或案例分析形式考察。

对比维度	睡眠模式（待机模式）	深度睡眠模式（备份模式）
核心定义	临时休眠，保留核心功能，快速唤醒	深度休眠，仅保留关键唤醒源，极致节能
系统RAM	完全保留，数据不丢失	不保留，仅备份RAM可用（需手动配置）
外设支持	部分外设可运行（如UART/SPI，需看芯片手册）	仅支持RTC、特定GPIO中断等关键外设
唤醒方式	BLE事件（广播/连接）、外部中断、定时器	仅备份域唤醒源（如RTC闹钟、专用GPIO）
唤醒时间	微秒级（如CC2640R2F约10us）	毫秒级（如nRF52840约5ms）
典型功耗	10-100μA（如ESP32待机电流1.6μA）	1-10μA（如NXP NXH2004UK深度睡眠<60μA）
适用场景	短时间无数据传输（如智能手环实时监测间隙）	长时间无交互（如智能门锁待机、传感器定时采样）

记忆技巧：睡眠像午休，桌子上的东西（RAM数据）都在，听到闹钟（BLE事件）马上醒；深度睡眠像熬夜后熟睡，仅保留闹钟（RTC）功能，醒后需重新整理桌面（恢复RAM数据）。

1.2 考点2：模式切换的触发机制与流程（高频）

BLE控制器的模式切换并非随意进行，而是由BLE协议栈+应用层配置共同控制，核心触发逻辑可总结为无活动则休眠，满足条件则唤醒。

1. 核心触发因素

• BLE协议栈控制（最核心）：当无广播、连接等BLE活动时，协议栈会自动触发进入睡眠模式；若需进入深度睡眠，需应用层通过API关闭协议栈活动（如停止广播）并配置备份域。

• 外部中断触发：GPIO电平变化、传感器数据就绪等外部事件可唤醒休眠设备，是按需唤醒的关键。例如智能手环的按键唤醒、心率传感器数据触发。

• 定时器触发：RTC定时器是低功耗场景的核心唤醒源，可实现定时唤醒采样（如温湿度传感器每5分钟唤醒一次）。需注意：深度睡眠模式下仅备份域RTC可用。

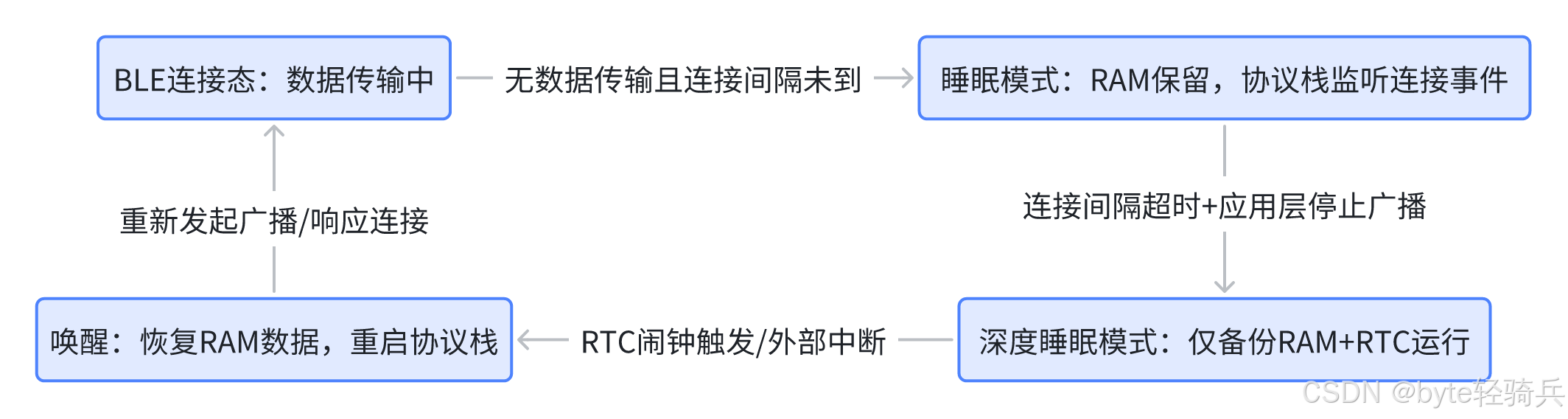

2. 典型切换流程（以连接态→睡眠→深度睡眠为例）

关键注意点：从深度睡眠唤醒后，设备需重新初始化协议栈和外设，因此唤醒时间较长；而睡眠模式唤醒后可直接响应BLE事件，延迟极低。

1.3 考点3：功耗优化的核心参数与实战方案（实战类必考）

面试中常要求针对某场景设计BLE低功耗方案，核心是通过参数配置和硬件优化实现节能与性能的平衡。

1. 协议层核心参数（影响最大）

• 广播间隔：广播间隔越长，功耗越低，但设备发现时间越长。建议：非实时场景设置≥500ms（如智能门锁设1s），实时场景设20-100ms（如蓝牙键盘）。

• 连接间隔：主从设备的通信间隔，间隔越长功耗越低，但数据传输延迟越高。范围：7.5ms-4s，物联网设备常用500ms-2s（如智能传感器）。

• 从机延迟（Slave Latency）：从机可跳过的连接事件次数，设为≥1可减少唤醒次数。例如设为3时，从机每4个连接事件唤醒一次。

2. 硬件与应用层优化方案

优化层面	具体措施	节能效果案例
外设管理	休眠前关闭非必要外设（如LED、ADC、SPI），仅保留唤醒源	关闭LED后，智能手环功耗降低15%
电源选择	采用DCDC转换器（效率≥90%），替代LDO（效率60-80%）	CC2640R2F使用DCDC时，深度睡眠功耗降低20%
唤醒源优化	优先使用GPIO上升沿中断（低功耗），避免电平触发	智能门锁用按键上升沿唤醒，比电平触发节能30%
数据传输	采用BLE 5.0的长广播包，减少传输次数；压缩传感器数据	温湿度数据压缩后，传输功耗降低25%

二、历年真题深度解析

2.1 真题1：基础概念类（2025年牛客网嵌入式工程师校招题）

题干：请简述BLE控制器睡眠模式与深度睡眠模式的3个核心区别，并说明各自适用的物联网场景。

解析：

1. 核心区别： RAM状态不同：睡眠模式保留全部系统RAM数据；深度睡眠模式不保留系统RAM，仅备份RAM可用。

2. 唤醒方式不同：睡眠模式可通过BLE事件（如连接请求）唤醒；深度睡眠仅支持备份域唤醒源（如RTC闹钟）。

3. 功耗与延迟不同：睡眠模式功耗较高（10-100μA）、唤醒延迟低（微秒级）；深度睡眠功耗极低（1-10μA）、唤醒延迟高（毫秒级）。

4. 适用场景： 睡眠模式：适用于短时间无交互但需快速响应的场景，如智能手环的心率监测间隙（需实时响应APP连接）。

5. 深度睡眠模式：适用于长时间待机、定时工作的场景，如智能农业的土壤传感器（每小时采样一次，其余时间休眠）。

2.2 真题2：实战开发类（2024年TI官方论坛技术面试题）

题干：基于TI CC2640R2F芯片开发智能温湿度传感器，要求每5分钟采集一次数据并通过BLE上传，其余时间尽量降低功耗。请设计功耗管理方案，包括模式选择、唤醒配置、关键API调用。

解析：本题核心考察模式切换+API实战+场景匹配，需结合CC2640R2F特性设计方案（对应考点2、3）。

1. 模式选择策略： 数据采集与上传阶段：工作模式（全功能运行），完成传感器读取和BLE数据发送。

2. 两次采集间隔：深度睡眠模式（极致节能），仅保留RTC和备份RAM运行。

3. 唤醒配置）： 唤醒源：配置备份域RTC为闹钟模式，每5分钟触发一次唤醒中断。

4. 硬件准备：休眠前关闭温湿度传感器电源（通过GPIO控制）、关闭BLE射频模块，仅保留RTC和备份RAM供电。

5. 关键API调用： 进入深度睡眠：调用Power_shutdown() API（TI-RTOS提供），触发设备进入深度睡眠，同时指定备份RAM保留数据。

6. 唤醒后初始化：在RTC中断服务函数中，调用Power_idleFunc()恢复系统供电，重新初始化BLE协议栈（BLE_stackInit()）和传感器。

7. BLE上传优化：设置广播间隔为1s，上传完成后调用GAP_DeviceInit()停止广播，触发深度睡眠。

2.3 真题3：问题排查类（2023年Nordic开发者社区面试题）

题干：某基于nRF52840的智能门锁产品，测试时发现待机功耗高达200μA（预期≤10μA），请分析可能的3个原因并给出排查方案。

解析：本题考察功耗问题排查思路，需从软件配置-硬件设计-外设状态”维度分析（对应考点3、4）。

可能原因及排查方案：

1. 原因1：未进入深度睡眠模式，仅处于睡眠模式。排查：通过nRF Connect Debugger查看设备状态，检查是否调用sd_power_system_off() API；确认BLE协议栈是否已停止广播/连接。

2. 原因2：某外设未关闭（如LED、继电器）。排查：用万用表测量外设供电引脚电压，确认休眠时是否断电；检查代码中休眠前是否调用外设关闭API（如nrf_gpio_pin_set(LED_PIN)关闭LED）。

3. 原因3：唤醒源配置错误（如GPIO电平触发导致频繁唤醒）。排查：通过功耗分析仪（如Nordic Power Profiler Kit II）抓取功耗曲线，观察是否有周期性尖峰；检查GPIO中断配置，将电平触发改为上升沿触发。

三、实战技巧

1. 考点记忆口诀

为避免混淆核心概念，总结3句记忆口诀：

• 模式区别：“深睡RAM丢，唤醒慢但省；浅睡RAM留，唤醒快稍费”

• 切换逻辑：“无活就休眠，BLE先叫停；要醒靠中断，RTC定闹钟”

• 优化核心：“间隔调大点，外设关彻底；唤醒选边沿，数据压一压”

2. 必备调试工具清单

面试中若能说出具体工具，会大幅提升竞争力，推荐3类核心工具：

• 功耗测量工具：Nordic Power Profiler Kit II（精准测量μA级电流）、TI LaunchPad EnergyTrace（实时追踪功耗变化）

• 调试工具：J-Link（下载调试BLE芯片）、nRF Connect（BLE协议分析）

• 仿真工具：Simplicity Studio（Silicon Labs芯片仿真）、Keil MDK（ARM架构BLE SoC仿真）

3. 常见坑点避坑指南

常见坑点	后果	避坑方案
深度睡眠未保留备份RAM	唤醒后丢失配置参数，需重新初始化	调用API时指定备份RAM区域（如TI的Power_setBackupRamRetention()）
连接间隔设置过小	功耗过高，续航缩短50%以上	非实时场景设为500ms以上，配合从机延迟（设为2-5）
唤醒源未做去抖处理	GPIO误触发唤醒，功耗翻倍	硬件加RC滤波，软件加10ms延时去抖

四、经典面试题

4.1 题目1：协议层优化类（2025年华为嵌入式校招题）

题干：BLE设备的广播间隔和连接间隔如何影响功耗？若要兼顾设备发现速度和功耗，应如何配置？

答案：

1. 影响机制：①广播间隔越长，设备广播次数越少，功耗越低，但被发现的时间越长；②连接间隔越长，主从设备通信次数越少，功耗越低，但数据传输延迟越高。（对应考点3）

2. 配置策略：①广播阶段：采用动态间隔，初始设为100ms（快速被发现），30秒未被发现则调整为1s（节能）；②连接阶段：根据数据类型配置，如传感器数据设为500ms，实时控制信号设为100ms，同时设置从机延迟为3（减少唤醒次数）。

4.2 题目2：硬件设计类（2024年小米IoT工程师面试题）

题干：设计BLE智能传感器时，从硬件层面如何降低深度睡眠模式的功耗？

答案：

1. 电源管理：采用DCDC转换器供电（效率≥90%），替代LDO；对传感器等外设采用独立电源开关（如MOS管控制），休眠时彻底断电。

2. 唤醒源设计：选用低功耗GPIO中断（如上升沿触发），避免使用电平触发；RTC选用备份域专用时钟（如32.768kHz晶振），降低时钟功耗。

3. PCB优化：将电源网络做宽，减少线损；敏感信号与电源网络隔离，避免漏电；晶振靠近芯片，减少寄生电容。（对应考点3）

4.3 题目3：API实战类（2023年TI嵌入式工程师社招题）

题干：CC2640R2F芯片中，Power_idleFunc()和Power_shutdown()两个API的区别是什么？分别适用于什么场景？

答案：

1. API区别：①Power_idleFunc()：触发进入睡眠模式，保留系统RAM和部分外设运行，唤醒后无需重新初始化；②Power_shutdown()：触发进入深度睡眠模式，仅保留备份RAM和关键唤醒源，唤醒后需重新初始化系统和外设（对应考点1、2）。

2. 适用场景：①Power_idleFunc()：短时间无数据传输场景（如BLE连接间隙）；②Power_shutdown()：长时间待机场景（如智能门锁待机）。

---

BLE控制器的深度睡眠与保持模式管理，核心是在节能与性能间找平衡。面试中需掌握模式区别→切换机制→优化方案→问题排查的完整知识链，结合真题实战打磨答题思路。

---
