MQ135传感器浓度转换公式

声明：网上几乎没有人给出相关的公式，但是在看完以下两篇文章，有了一些思路，验证成功后分享给大家，再次声明，此公式不是官方给的公式！！！

增加程序源码地址：https://gitee.com/anthonyymh/driver-file

着急的小伙子直接拉到后面！！！

感谢以下两位大神，请先看完以下两篇文章：

MQ系列传感器电压与浓度转换关系_qq_35952136的博客-CSDN博客_mq2电压转化为浓度的公式

MQ135传感器测试_蒙古战狼的博客-CSDN博客_mq135

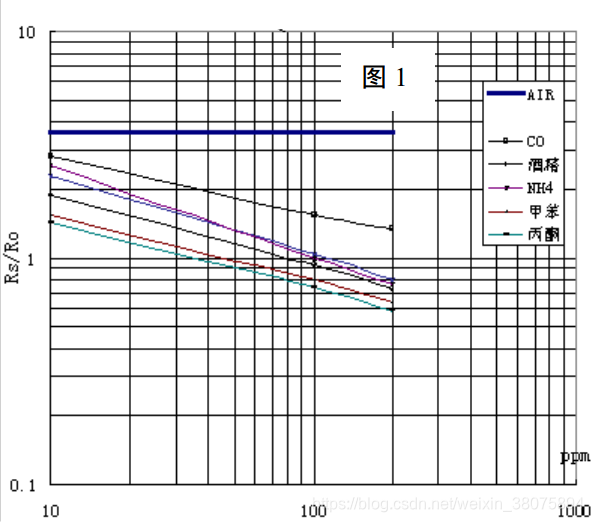

根据MQ135的数据手册，我们可以发现浓度与RS的关系图

从甲苯曲线上，大致取几组数据：

ppm：【10,20,30,40,50,60,70,80,90,100,200,】

Rs/Ro：【1.65,1.36,1.20,1.08,0.98,0.92,0.89,0.85,0.82,0.80,0.65】

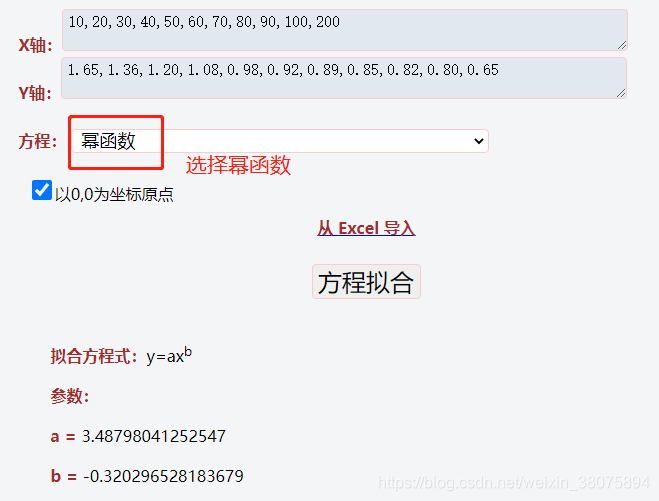

通过以下网站得到拟合曲线：

在线曲线拟合神器_村美小站

Ro取的是10k，RL根据模块原理图是1k，Vcc是供电电压5V，Vout是输出引脚，ADC采集得到的电压值，最终得到公式：

将Ro，RL，Vcc，Vout（变量temp）代入使用C语言计算得到：

ppm = pow((3.4880*10*temp)/(5-temp),(1.0/0.3203));

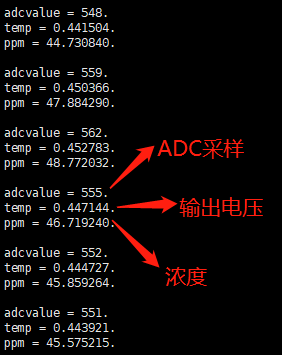

实验结果：

推荐大家使用：SGP30
