基于STM32 DMAMUX DMA同步事件的应用示例

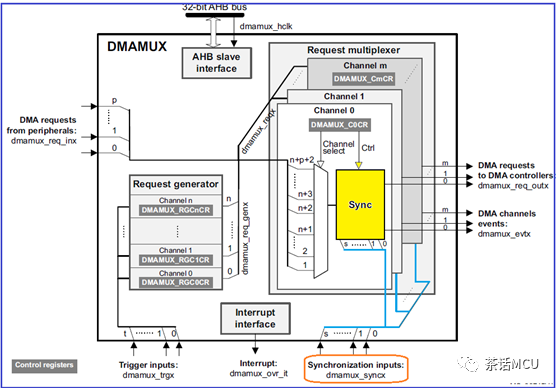

STM32家族中的很多系列，比如STM32G0/STM32G4/STM32L4+/STM32H7等都内置了DMAMUX模块。有了它一方面使得DMA请求与DMA控制器之间的映射关系更为灵活方便，同时也大大拓展了DMA请求事件，不再局限于外设事件，比方可以基于GPIO的外部中断事件、或者DMA事件本身来触发DMA传输。另外，DMA传输的实现还可以基于其它触发事件来同步其操作，即DMA传输的实现需要借助其它同步事件来真正启动。

本文就基于STM32G4芯片简单介绍下该话题，这里要实现的功能大致是这样的：片内低功耗定时器LPTIM1的定时输出作为DMAMUX的DMA同步输入事件，该同步事件触发UART的DMA传输，通过UART输出一段字符。

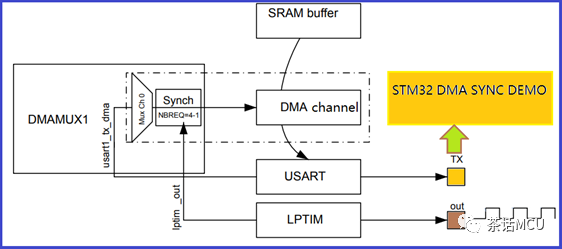

本演示例程基于STM32G4系列的Nucleo板进行。低功耗定时器LPTIM工作在PWM输出模式，DMAMUX基于LPTIM每次的定时输出事件为UART2申请一定数目的DMA请求，然后DMA将数据从内存送到UART的数据寄存器并最终将内容显示在PC串口终端。

<
