《计算机网络微课堂》实验6 生成树协议STP的功能

接下来我们进行一个仿真实验的内容,是验证以太网交换机生成树协议的功能。

首先需要构建网络拓扑,我们采用 4 台以太网交换机,然后将它们连接成一个环路,然后我们选择自动连线类型,让它们连线成一个环路,我们可以看到交换机的各个端口的状态指示灯为橙色的,那么我们切换右下角的实时和仿真模式。

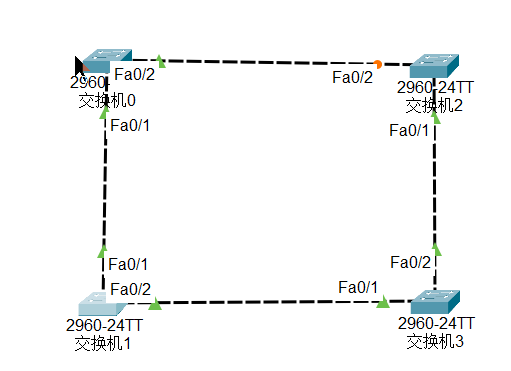

现在我们可以看到右上角的这台交换机它的端口一处于阻塞状态,而其他各个交换机的连接的端口都已经成了绿色指示灯,表明是正常工作状态:

这就是因为各个交换机他们在后台运行着生成树协议,使得本来他们连接完了物理拓扑上有环路,但是运行了身份证协议以后,某些交换机它会断掉自己的某些端口,也就是阻塞掉某些端口,这样就使得整个逻辑环路不存在了,没有这个逻辑上的环路,虽然物理上的环路仍然存在,但是从逻辑通信角度来讲,它的环境已经断开了。

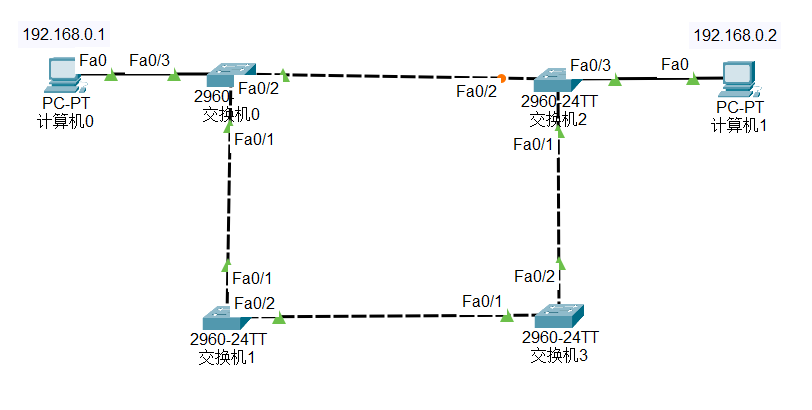

下面我们给拓扑结构添加两台计算机,我们看到用两个计算机的连接上的动画机的接口是橙色的,我们快速的切换一下实时方式和仿真模式。我们可以看到连接上计算机的相应的交换机的端口变成了绿色的,可以正常工作。我们给这两个计算机配置一下 IP 地址,左边的是 192.168.0.1,那右边我们就配置成 192.168.0.2,那么这两台主机现在是否可以进行互通呢?

从网络拓扑上看,上面这条链路的话,由于这一点被堵塞了,给交换机的端口被堵塞了,那么肯定不可能从上面通过来,但是我们可以看到从下面这样绕过来是可以通信的。

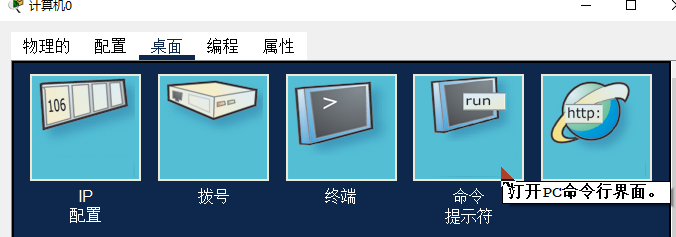

那么我们来验证看一下,我们用左边的这台计算机来 ping 右边这台计算机,那么我们进到左边这台计算机的命令提示符下面。PING 空格,右边这台计算机的 IP 地址是 192.168.0.2:

我们可以看到收到了响应,来自 1920168.0.2 的响应&
