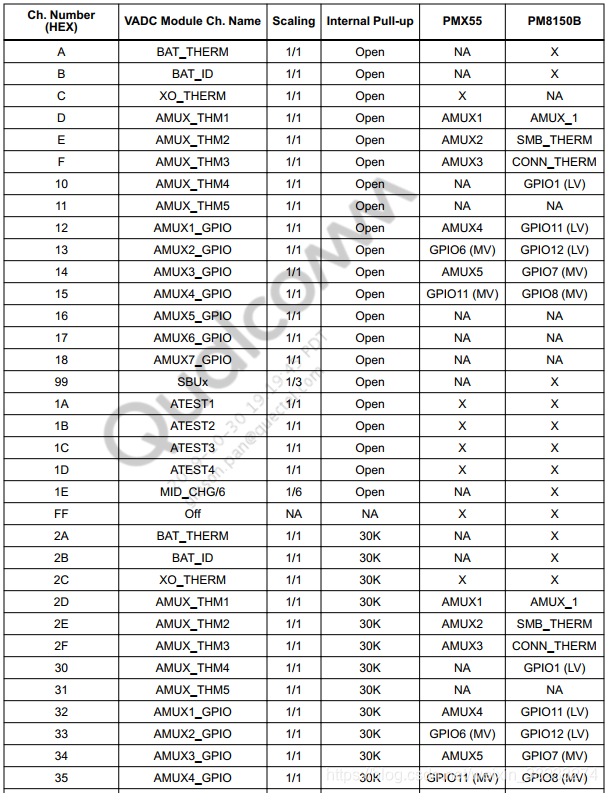

1.高通平台AP内部没有集成ADC电路，使用的是PMU内部的ADC，通过PMU的GPIO或者AMUX采集接口，AT+QADC命令采集电压信息，AT+QTEMP命令将采集的电压信息转换为温度信息，信息通过spmi总线发送给AP处理。sdx55平台使用的PMU型号为PMX55，内部集成的ADC channel信息如下：

PMX55 ADC功能图：

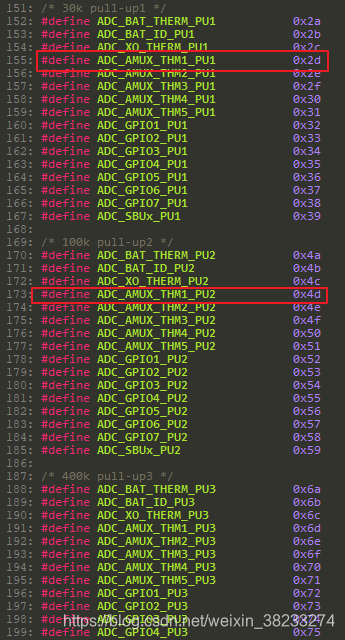

ADC channel定义在qcom,spmi-vadc.h中，根据不同的芯片内部上拉电阻来区分不同channel，上拉电阻可以通过软件来控制，比如下图中的AMUX1物理接口的ADC如果内部上拉是30k，则软件控制的ADC channel是0x2d；如果内部上拉是100k，则ADC channel是0x4d

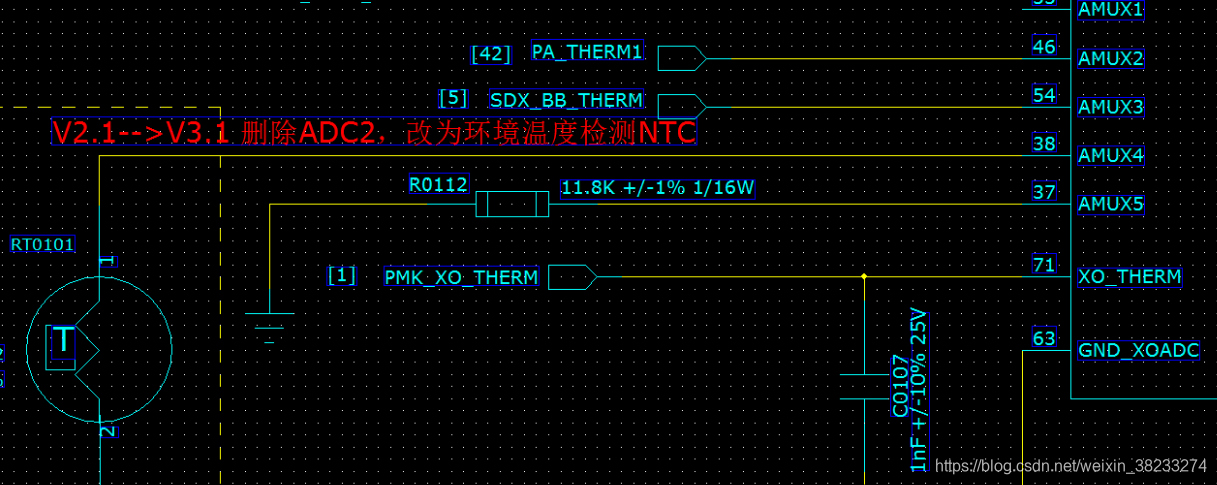

比如我们需要读AMUX4（原理图如下）物理channel的温度信息，首先确认下内部上拉选择多少，比如100k上拉，则从qcom,spmi-vadc.h中我们知道100k内部上拉的AMUX4的channel是0x50。

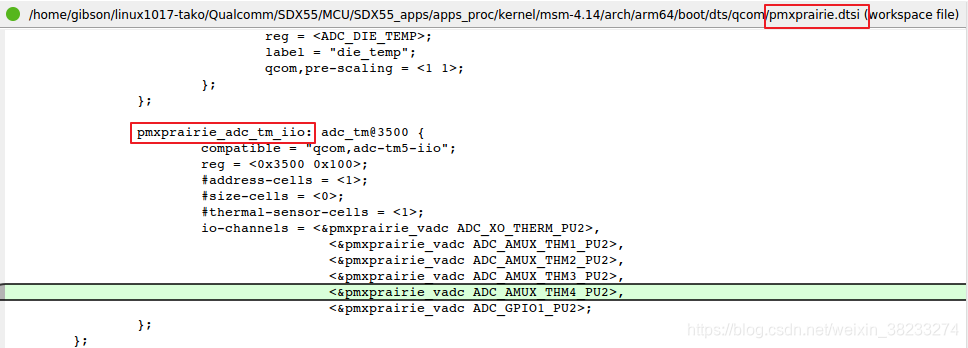

则需要修改的代码如下，在pmxprairie.dtsi的pmxprairie_adc_tm_iio节点中添加改节点的处理信息

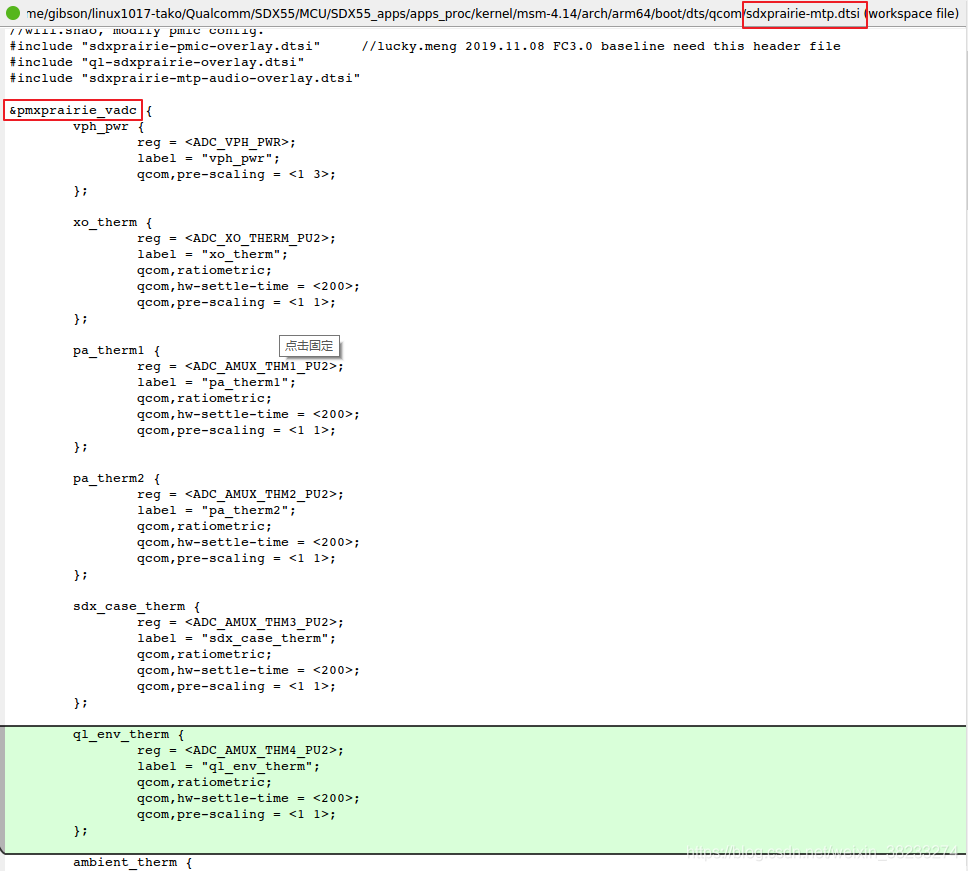

从上图可以看出来实际的ADC配置节点是在pmxprairie_vadc中，所以需要做下面修改，在sdxprairie-mtp.dtsi的pmxprairie_vadc中添加如下节点代码，属性的解析可以参考qcom,spmi-adc5.txt文档
