PSAM嵌入式驱动——概念

0. 前序

• 刚好最近忙了几项目的部分驱动都与PSAM相关，且不同项目硬件设计原因，涉及软件纯模拟PSAM驱动和硬件USART支持ISO7816的硬件PSAM驱动，顺便边做边总结，纯个人理解，方便交流，其中许多内容也是从别人摘录而来便于理解。

1. 背景

• PSAM卡是一种安全模块，用于验证用户卡的合法性，同时保护终端机具的扣款行为。比如，在公交车上，用于刷卡扣费的车载机具里都有一张PSAM卡，这个PSAM卡和乘客手里的公交卡是一对多的关系，大家只有在公交公司授权的网点买的公交卡，才能乘车；也只有公交公司部署的合法机具才能扣除公交卡里的钱：

2. 与PSAM相似的几个概念

• SIM — Subscriber Identity Module
  SIM卡是GSM系统的移动用户所持有的IC卡，称为用户识别卡。GSM系统通过SIM卡来识别GSM用户。同一张SIM卡可在不同的手机上使用。GSM手机只有插入SIM卡后，才能入网使用，单纯是ID作用，只是SAM相关卡借用了SIM初期的机电气外形设计与安全交易不相关。

下面几个才是与主题相关的概念：

• SAM — Secure Access Module

• PSAM — Purchase Secure Access Module

• ESAM — Embedded Secure Access Module

• ISAM — Increase Secure Access Module

• USAM — USB Secure Access Module

• 先有了PSAM，然后才有了SAM。由于网络状况的原因，使用IC卡作为支付介质的系统里面，消费环境不能在每次交易的时候，都做到实时与后台相连接认证IC卡的合法性以及交易完全性。因此，一种我们目前已经认可的交易模式——“电子钱包脱机消费”产生了。即便目前通讯技术发展到已经不存在技术障碍，在权衡风险、代价、方便性等等，我们还是要继续使用并发扬光大脱机消费这样一个模式。由此，就需要对发生交易的终端有所要求，一是能够鉴别IC卡的真伪，再者需要能够保证交易的合法性与安全性，本着不把终端制造商拉下水的目的，于是，坚持一个原则：终端设备与系统安全机制分离，即所有有关安全性的因素，都放置到一个叫PSAM卡里面，由系统发行方来发行管理。没有 PSAM卡的消费终端，相当于没有SIM卡的手机，安装PSAM卡以后，该消费终端就获得了系统运营商的许可，有权鉴别卡片的真伪，有权从卡上的钱包扣款。因此，PSAM的解释为：销售点终端安全存取模块（Purchase Secure Access Module）。

• ESAM：通过ESAM来完成机具与IC卡的双向认证工作，安全的实现机具的计价扣费等功能。完全满足PSAM功能。

• PSAM：放在脱机消费终端内，用来控制电子钱包脱机消费交易的SAM卡，通常是铳成ID-000的小卡形状，存放消费主密钥，能够验证用户卡上消费子密钥是否符合约定的对应关系，并且保证扣款过程的安全性。

• ISAM：的出现并不具有典型意义，其中的I，可解释为Input，也可解释为Increase，放置在充值终端设备内，脱机充值交易中控制充值交易安全。说它不具有典型意义的原因是，脱机充值的模式是小额支付系统早期的模式，基于安全、风险、政策、技术发展等考虑，脱机充值应用在未来不会有生命力，因此， ISAM作为一个过渡产品，慢慢会成为历史。

• ESAM：属于企业创造的新名词，其中的“E”代表一种形态，特指采用SOP或者DIP封装形式的SAM，作为设备原始设计的一部分，生产的时候焊接在设备的电路板上，不像是其他的SAM是在卡座内，可以灵活拆卸。ESAM的名字与功能无关，比如ESAM形式的PSAM或者ISAM，比如ESAM形式的电子钱包应用。都是符合逻辑的说法。ESAM有几种典型的应用：作为电子计数文件，在预付费表具内控制表具的运行。作为安全数据的存储与认证，实现硬件设备的版权保护与安全使用。

• USAM 是一个新产品，是基于已有SAM概念的基础上，进行的10%左右的创新而来，其中的“U”，大家一定比较容易猜到，即“USB”，是一个采用USB接口和通讯方式的SAM，在这里补充一下，前面所说的各种SAM的通讯方式都是符合ISO/IEC 7816中规定的接口和通讯协议。USAM是两种成熟技术结合，一种全新形态的产品。能大幅度提高SAM的效率与性能，减少设备开发工作量，使SAM的应用趋于标准化、开放性，也扩展了SAM的应用领域，由于传输速度快，数据通讯速度最快可达到12M Bps；相比ISO/IEC 7816中的9600Bps、38400Bps、56Kbps等等，速度高出几个数量级。

3. ISO IEC7816

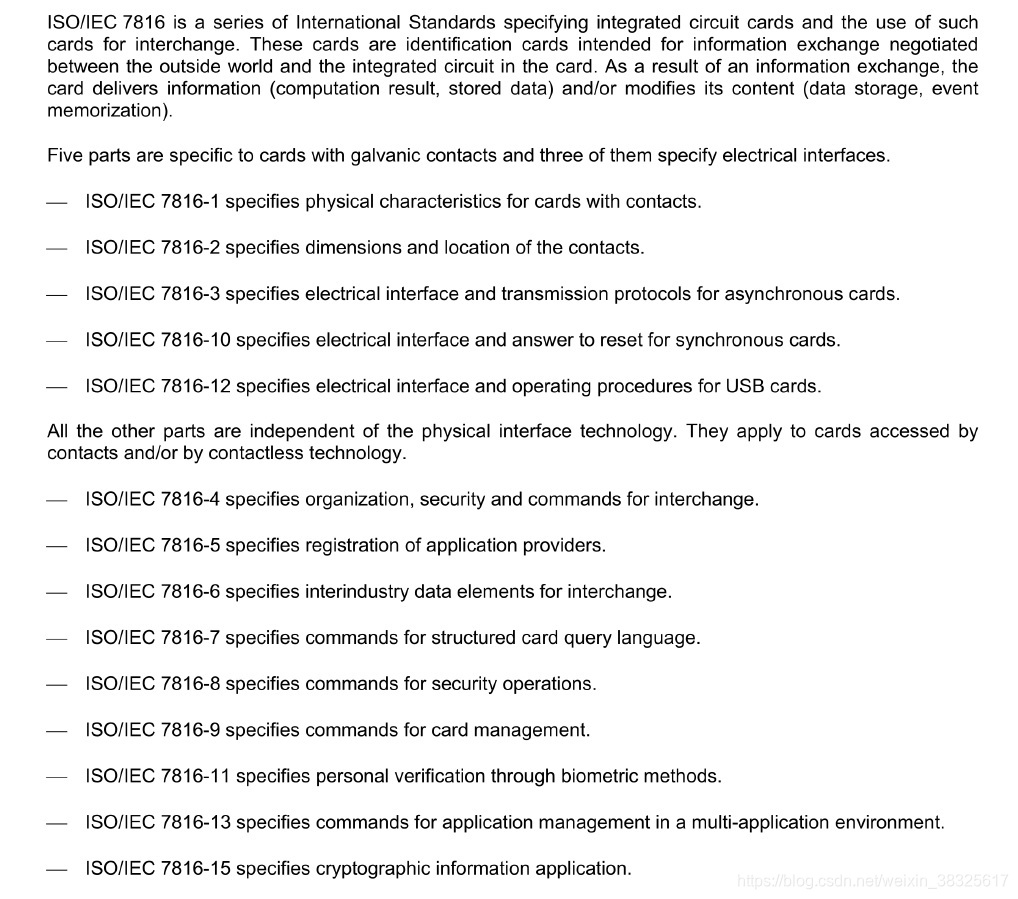

• 与SAM类相关的标准、接口及应用在ISO中作了全面说明引导，即如下图，说明一切概念问题, 具体的可以查阅相关标准。

4. 相关概念

名词

	IFS: Maximum information field size
	IFSC: IFS for the card
	IFSD: IFS for the interfatce device
	INF: information field
	INS: instruction byte
	Lc: length field for coding number Nc
	Le: length field for coding number Ne
	PCB: protocol control byte
	PPS: protocol and parameters selection
	TA, TB TC TD :interface bytes

5. PSAM卡电气

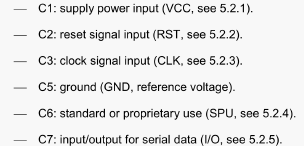

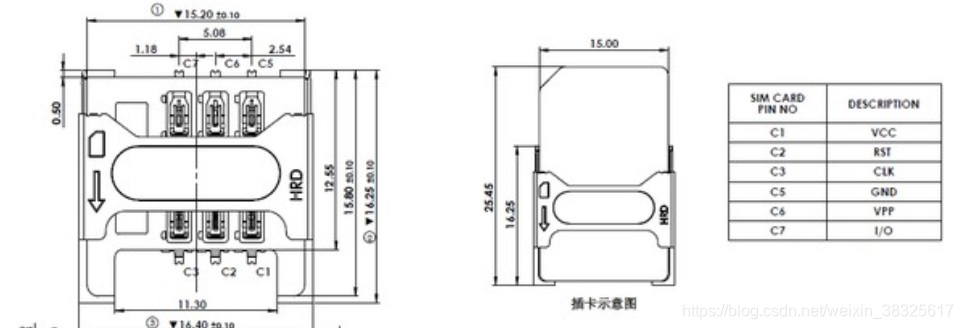

	如下图，物理机械电气定义部分如下，以及常与之对应的实体卡座。

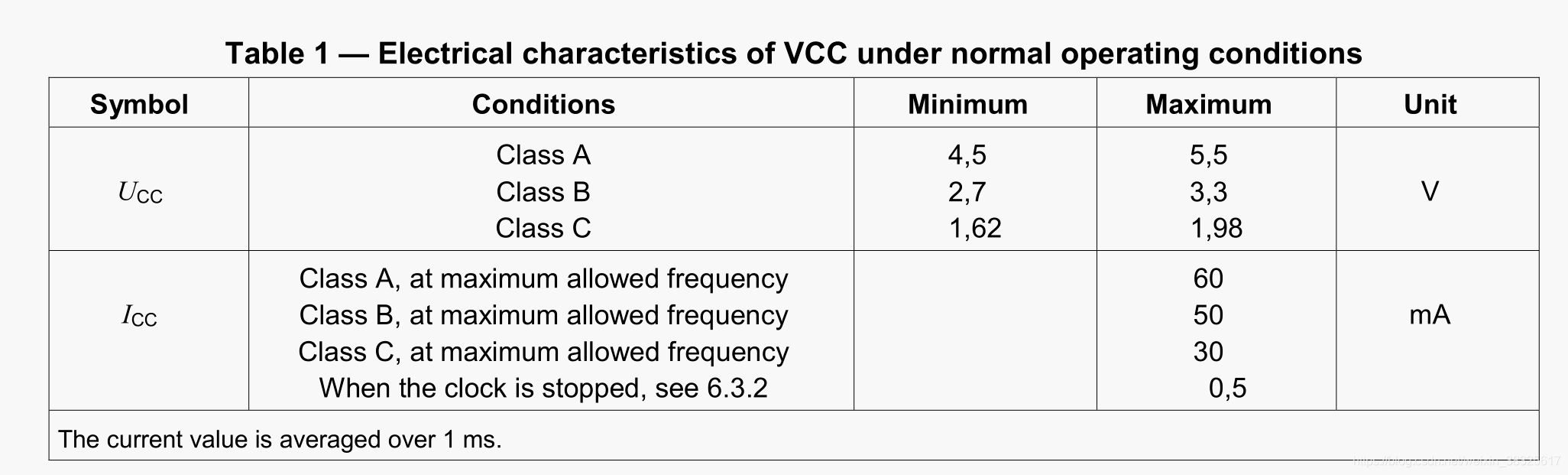

卡电源分类：
—5V for class A
—3V for class B
—1.8V for class C

6. 与驱动相关

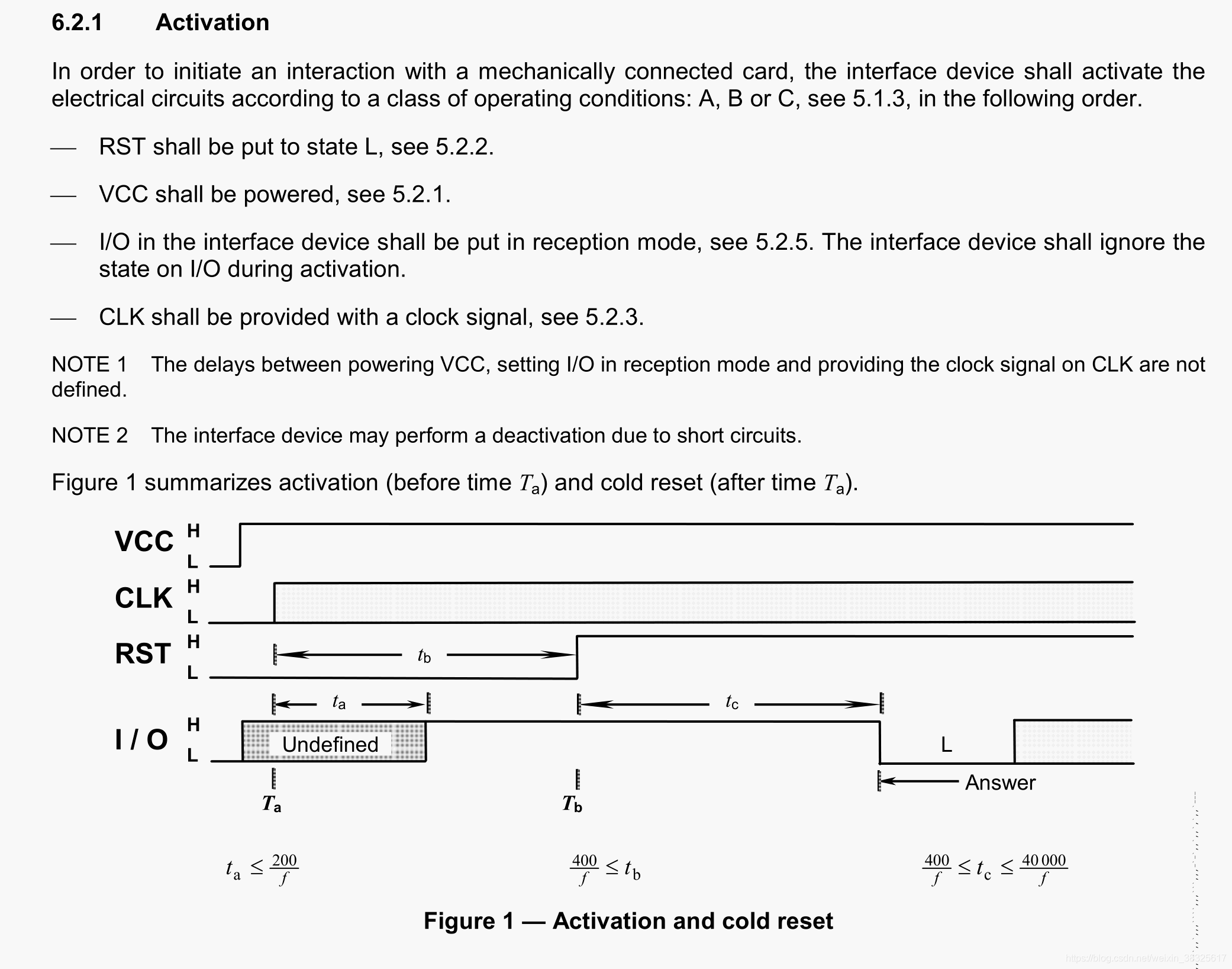

1. Activation卡激活

2. Cold reset冷复位

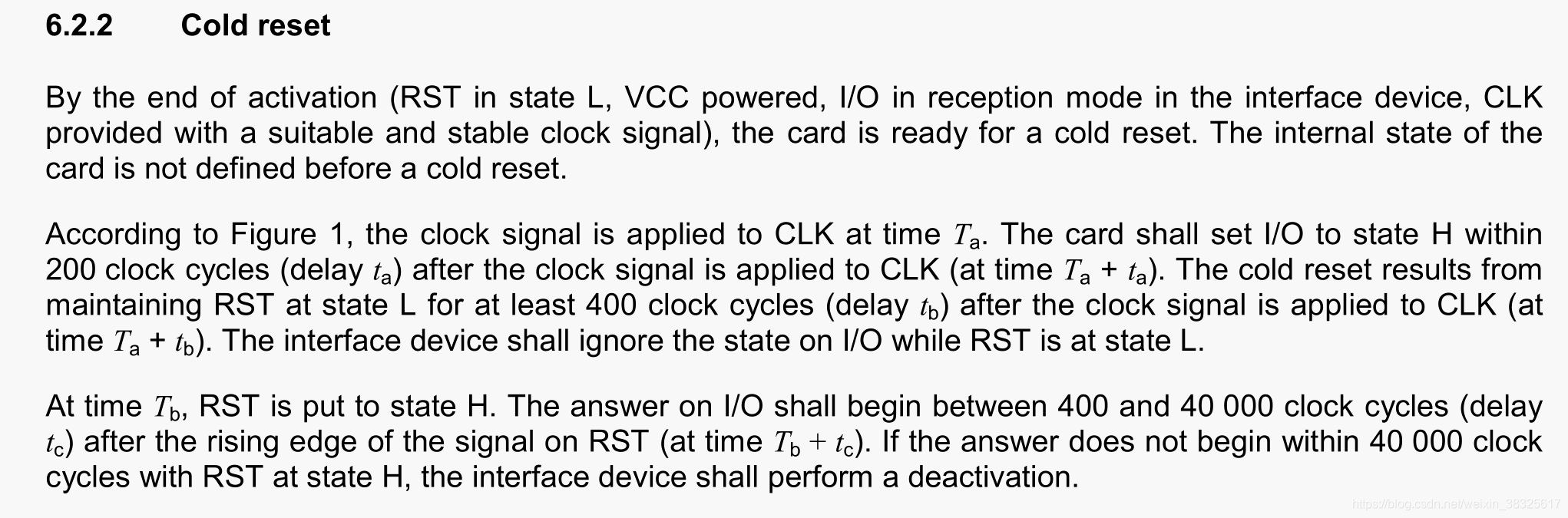

3. Warm reset热复位

7. 嵌入式驱动接口

• 对于嵌入式驱动来说，不管是模拟还是硬件方案，都只要实现下面四个接口：

1. Icc_Poll

• 检卡，即通过硬件电路检测查看卡槽内是否有卡存在。
• 对上层接口来说就是获取卡槽状态。

2. Icc_Active

• 卡激活，通过冷复位获取卡的ATR(Answer to reset) 数据。

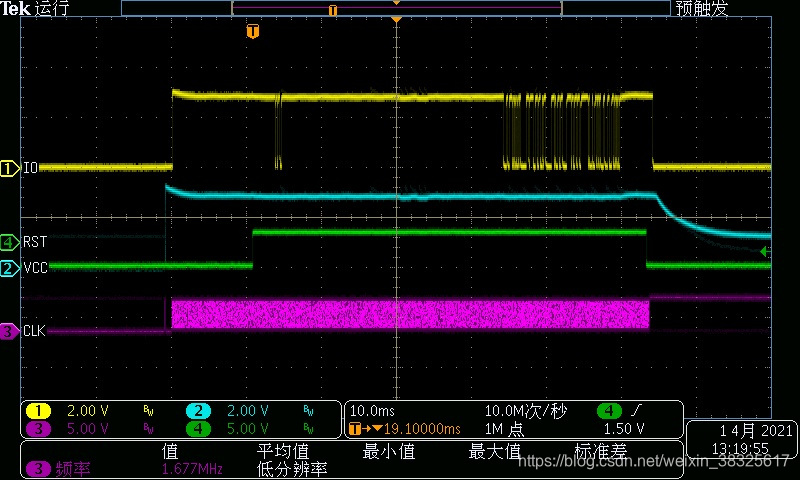

• 对上层接口来说就是卡上电。 示波器抓图如下：

• 对应用ATR：3B 98 95 80 1F 46 80 31 E0 73 FE 21 1B 18 2A 对于这部分，后面会做具体介绍。
  此外，在获取ATR之后，这一部分如果需要支持PPS的话，还要增加PPS协商。

3. Icc_Exchange

• 交互，即实现APDU交互，获取随机数等，对驱动来说，能获取随机数就算成功。 对上层接口来说就是数据交互。 示波器抓图如下：

4. Icc_Removal

• 移卡，即实现逻辑上的对卡移除。
• 对上层接口来说就是卡下电。

具体的原理及实现后面会继续…
