浅谈 USB Audio（2）------ 多进多出的设计方案

        常规使用的USB声卡，大多时候是两进两出，也就是左右声道进，左右声道出这种。那么4进4出，8进8出，或者 2进4出 ，4进2出等等任一组合，我们在USB Audio中需要怎么实现呢？本章将会浅谈USB Audio 、Codec、音频外设如何设计多进多出。



        首先我们先看看USB Audio怎么设计多进多出的，为了方便查询设备状态，我们这里用到了强大的Cubase软件。

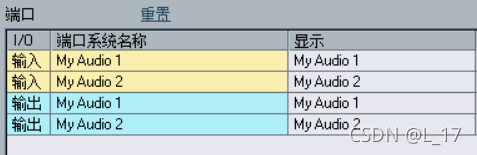

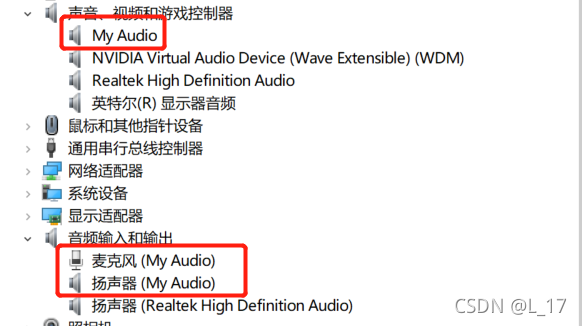

2进2出显示情况：

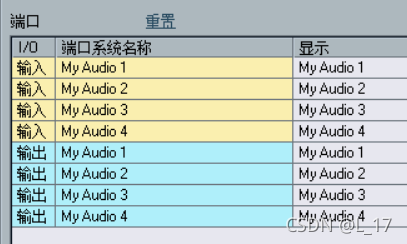

4进4出，Cubase状态显示（方案1，设备管理器显示内容同2进2出显示一致）：

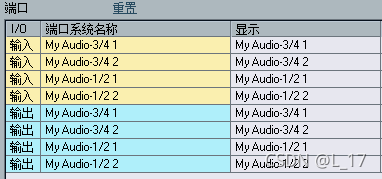

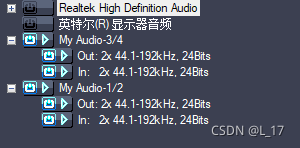

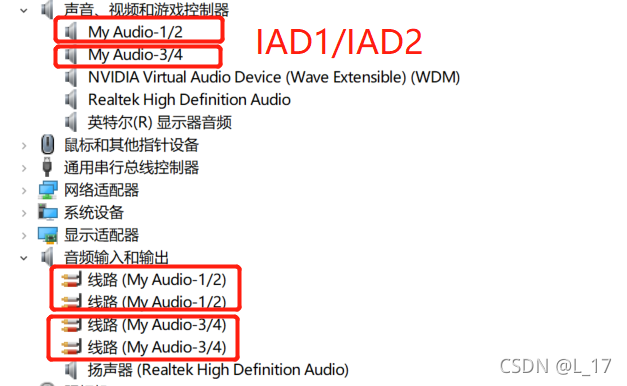

4进4出，Cubase状态显示（方案2，多IAD设计方案）：



        如上图，4进4出有了两种不同设计思路，方案1：我们是把 Speaker 和 Recoder 音频端点通道设计成了 4ch；方案2：利用IAD描述符的特点，我们捆绑成两个相同的Audio设备，每个设备仍然是2进2出。

        Codec 和 音频外设这里就拿在一起讲吧，像常规2进2出，我们只需要做成普通I2S模式，就能完成，但是若为4进4出，8进8出呢？这里也是两种方法， 一种是统一I2S模式，但是会浪费更多的外设，像4进4出，那就得挂两个外设，随着数量增加，外设需求也会增加，显然这样不行，不是每个芯片都有那么音频外设支持的。另外一种就是采用TDM模式实现(前提这个外设支持)，多进多出，这里我们给出相关时许图：

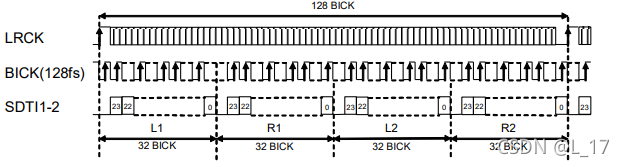

4进4出：

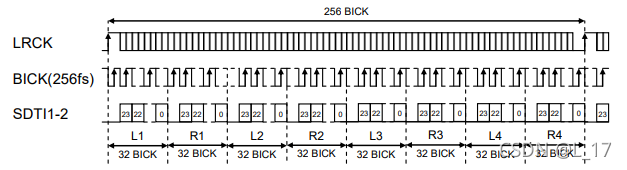

8进8出：

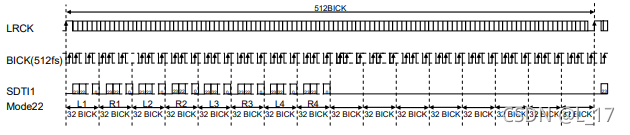

16进16出：

        这里补充一下，TDM必然会导致MCLK(主时钟)，BCLK（位时钟）频率变得更高，个别比较差的主控芯片，到达一定程度，解码的数字信号将会失效，这时候就得考虑使用高端的DSP来实现了。另外随着通道数量增加数据吞吐量也成倍增加，建议采用dma模式处理。
