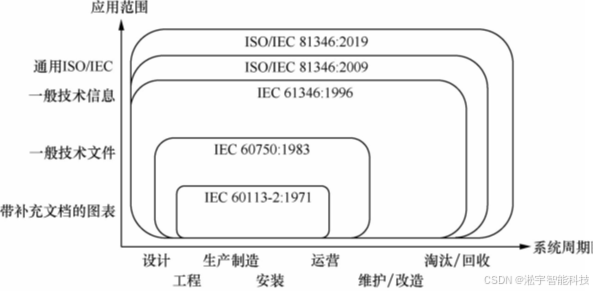

ISO/IEC 81346 是关于《工业系统、装置和设备以及工业产品结构原理和参考代号》的系列标准,发布于2009 年。
该标准的第1 部分(ISO/IEC 81346-1)定义了一般原则,第2 部分(ISO/IEC 81346-2)定义了对象分类和类别编码。IEC 和ISO 最近修改和更新的标准版本(ISO/IEC81346:2019),可适用于更广泛的行业,并为用户提供在创建参考名称时应用更详细分类的选项。
现代设计朝着机电一体化的方向发展,机电仪及工艺的控制更加密不可分。因为,无论面向机器设计或面向工厂生产线设计,通常是以工艺专业为牵头,以机械、电气、仪表的联合为一体的多专业的协同设计。项目设计中,面对复杂的系统,各个专业沟通密切,电话、E-mail、项目会议,沟通的方式和方法应有尽有,但是还是存在歧义,不理解或职责不清,沟通耗费了时间和成本。因此,在项目设计中,需要工艺设计人员和机电仪设计人员间进行高效的沟通,说同一种语言进行交流,这种工程中的“通用语言”,即指“技术通用语言”。
电气工程设计的发起往往源于市场上客户的实际需求,企业的销售人员与客户沟通确认需求,反复沟通,在订单还没有签订前的报价阶段,工程师进行概念设计。
当订单签订后,进行项目详细设计阶段。在详细设计阶段,利用先进的技术,机械、电气、仪表进行联合的跨专业的协同设计。
当设计完成时,项目移交到生产车间。生产车间基于图纸进行钣金加工、钻孔信息加工、安装板布局、元件摆放。利用接线表的线缆长度进行线缆加工、切割、终端处理、打印线号、套线鼻子等&#x
