AD20添加图片到PCB

最新推荐文章于 2024-09-20 19:43:59 发布
最新推荐文章于 2024-09-20 19:43:59 发布
阅读量5.4k 收藏 30
点赞数 3
分类专栏： AD20
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_38749834/article/details/118092061
版权
1、导入脚本

脚本下载地址
提取码：ng4g
百度网盘扫码下载
下载后解压出来，可以放到任意位置

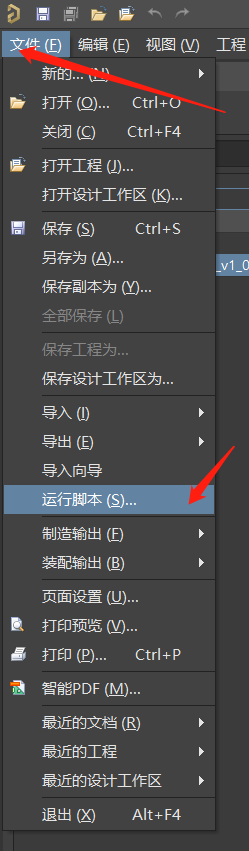

再AD中依次点击 【文件】【 运行脚本】

运行脚本

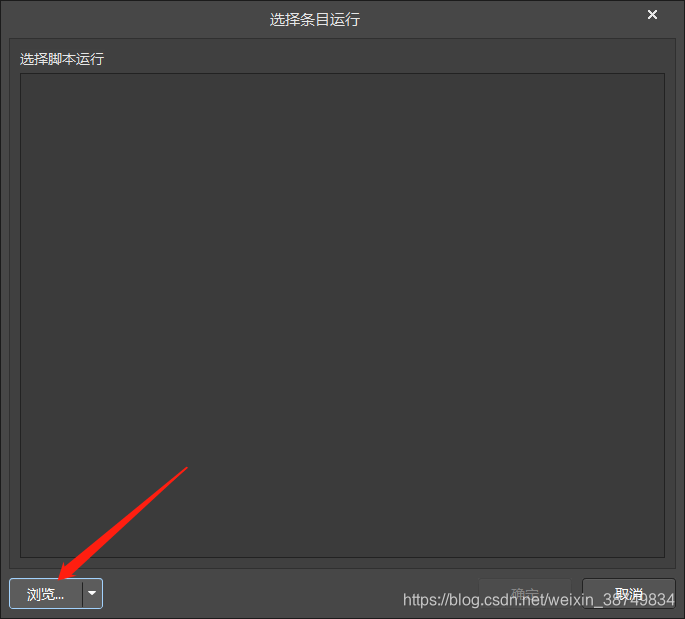

然后点击左下角浏览，从本地选择脚本
运行脚本界面

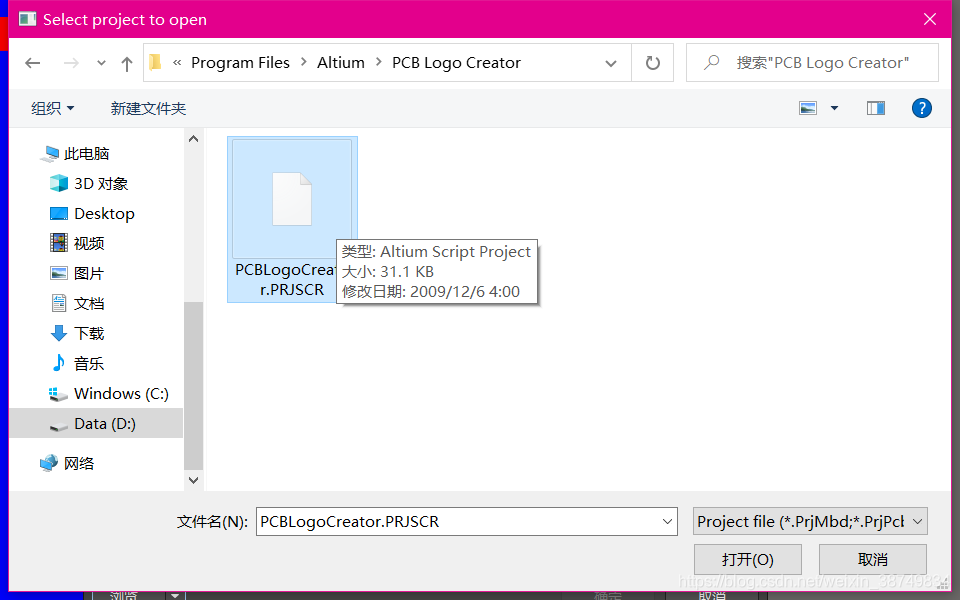

找到脚本存放位置，选择文件
选择脚本

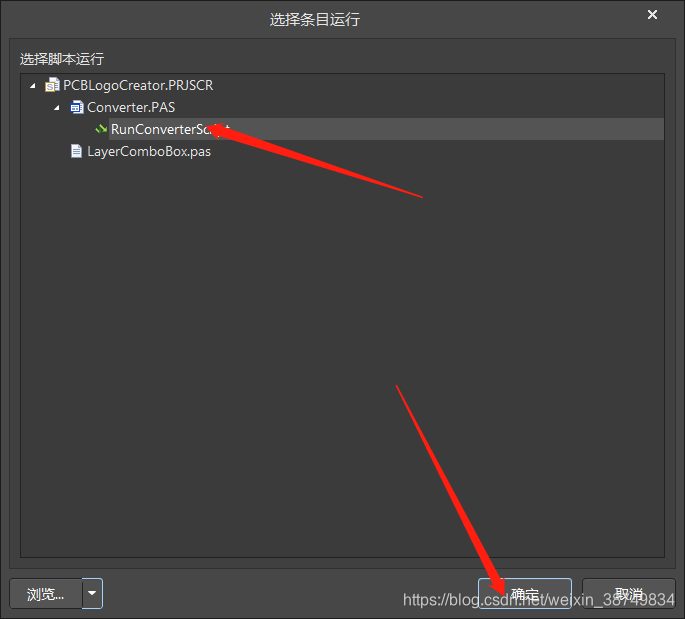

选择脚本，点击确定
在这里插入图片描述
选择好图片，防止的层，缩放比例用1就可以了，然后点击Convert。
在这里插入图片描述

2、调整图片大小

框选图片所有线条，右键 联合 联合选中器件
然后右键 【联合】 【 调整联合的大小】，然后就可以再图片四周显示四个点，拖动这四个点调整大小
在这里插入图片描述

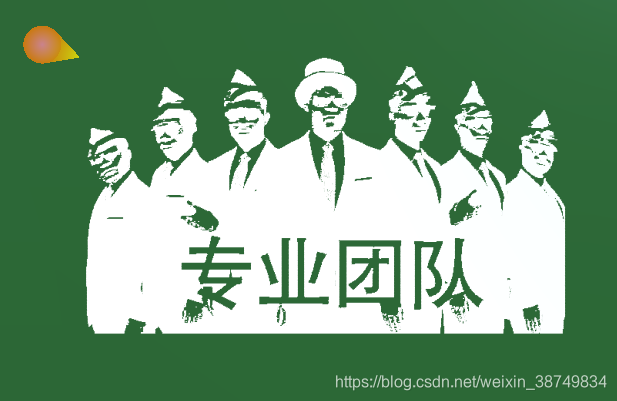

3、3D预览图

在这里插入图片描述

4、补充（图片格式转换为bmp）

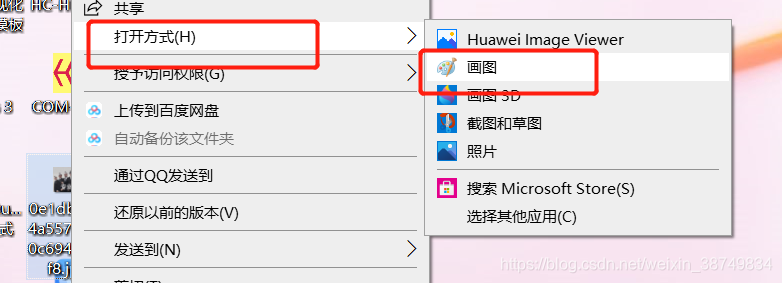

在图片上右键 ，用系统自带的画图工具打开
在这里插入图片描述

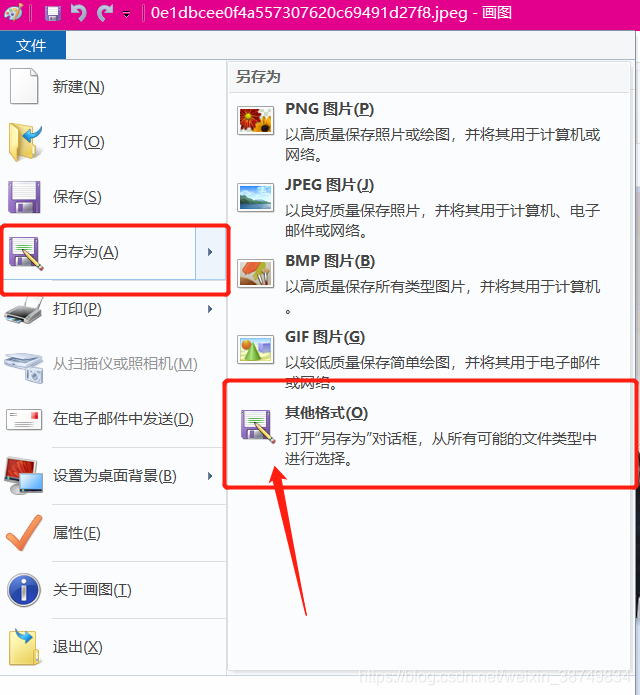

打开文件后，点击左上角【文件】、【另存为】、【其他格式】
在这里插入图片描述

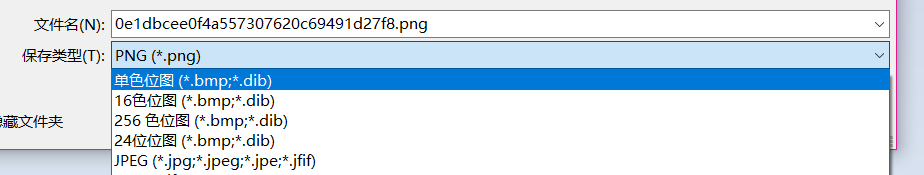

修改保存类型为单色位图（16色位图也行，其他没测）
在这里插入图片描述
