        本篇介绍如何在PCB添加图案丝印并调节大小。主要步骤：图片转单色图（.bmp格式）→复制粘贴进word文档→再次复制到AD

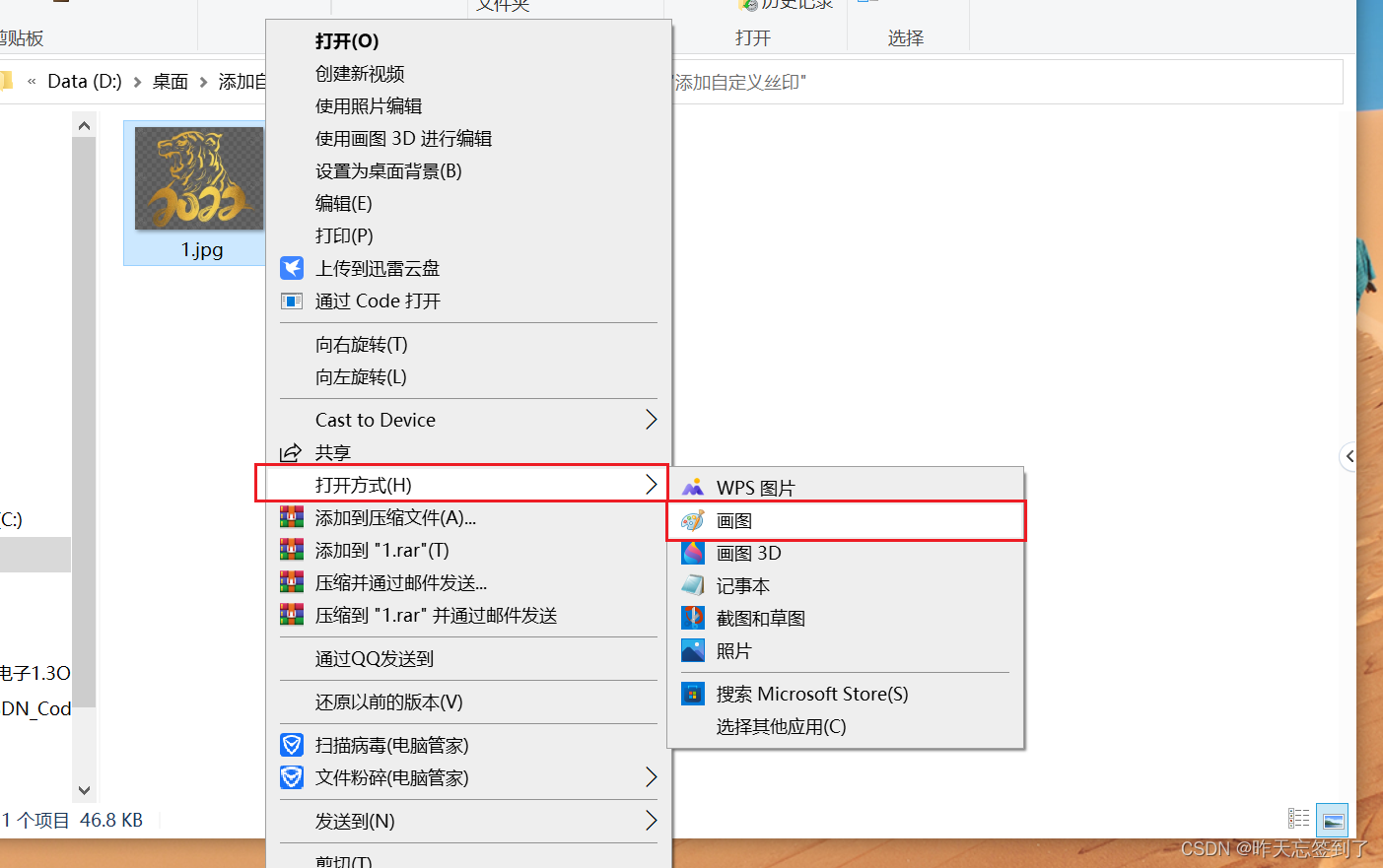

1.选择图片用电脑自带的画图软件打开

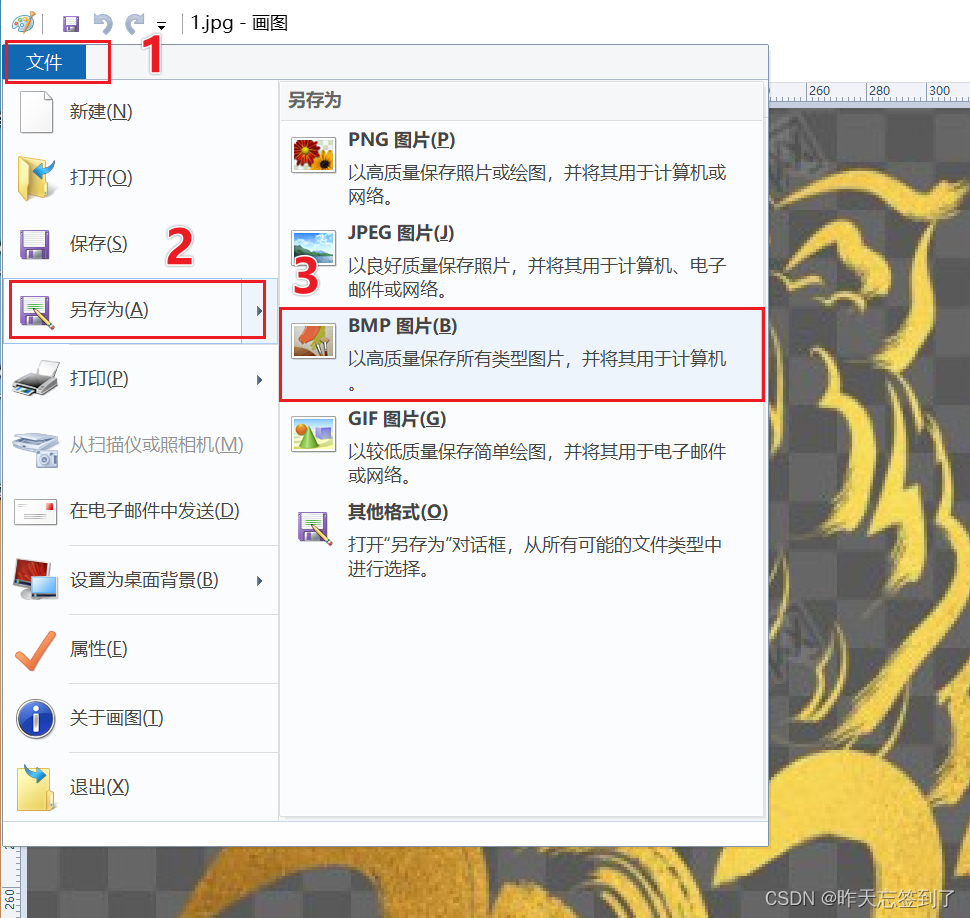

2.将图片另存为.bmp格式

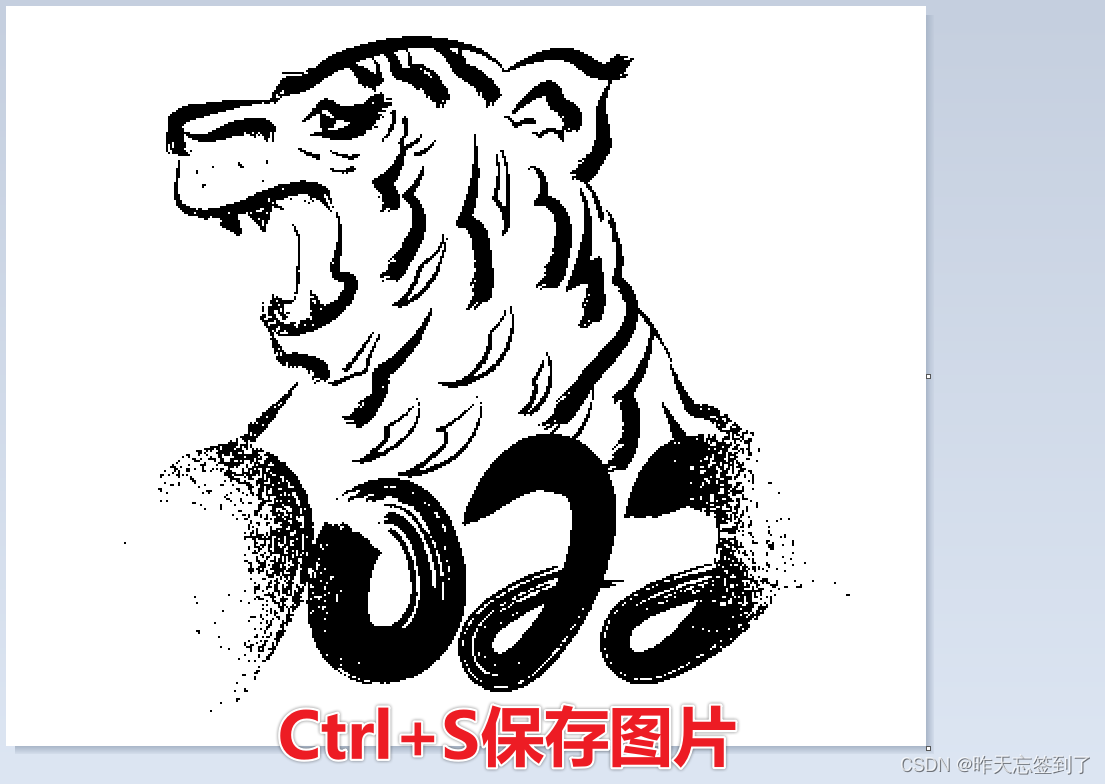

  3.查看图片效果是否理想，图片是否需要取反色（选做）

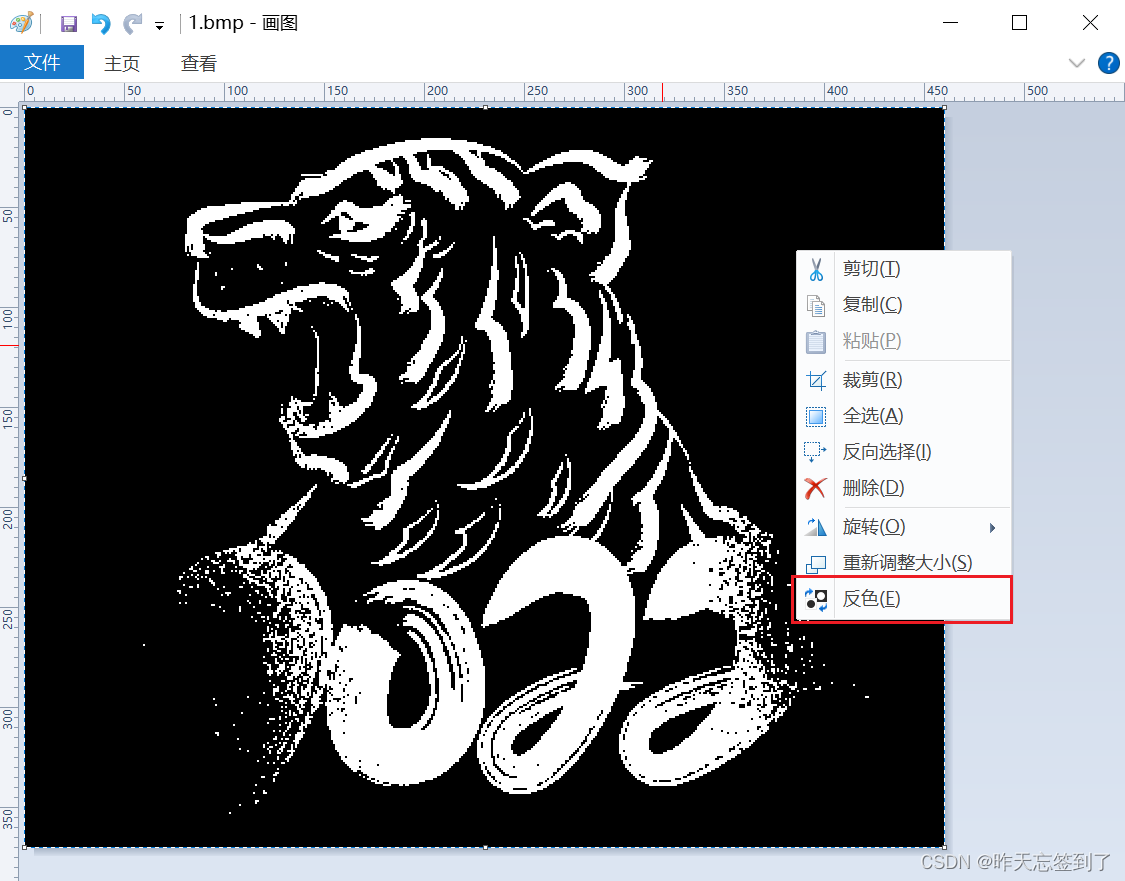

Ctrl+A全选图片→鼠标右击图片→选择反色

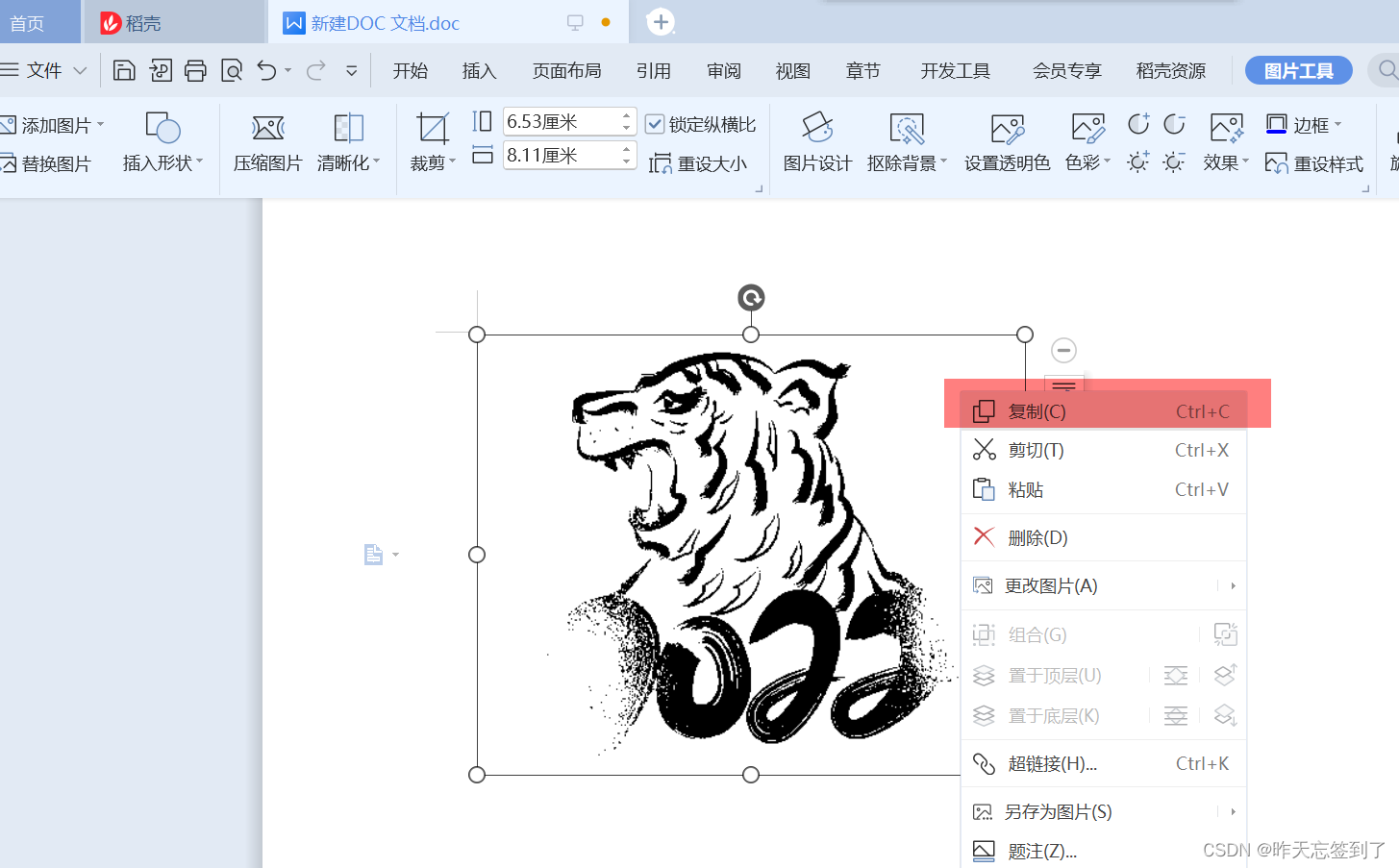

 4.将图片在word文档内打开同时复制

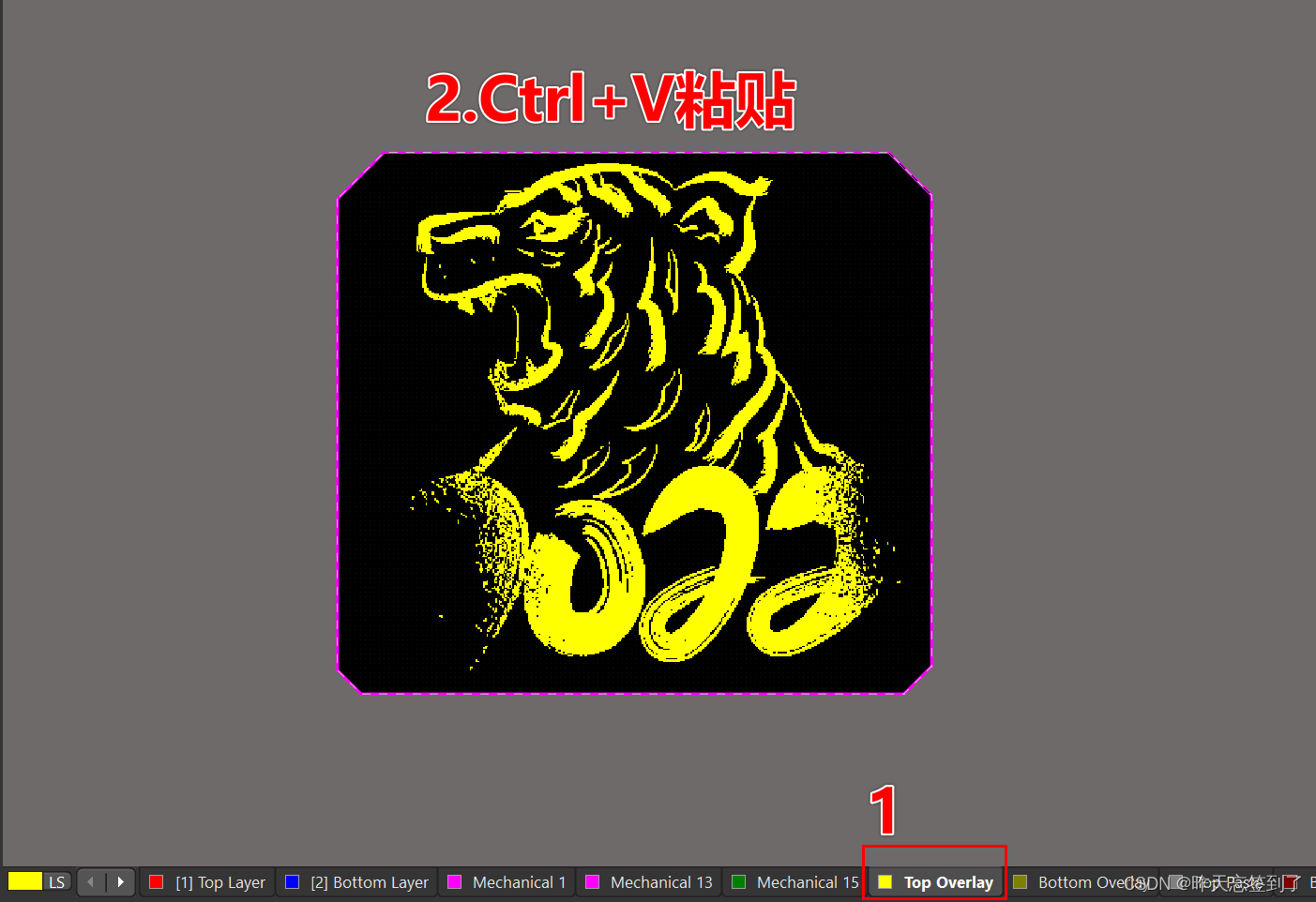

 5.在AD中选择丝印层，粘贴图片

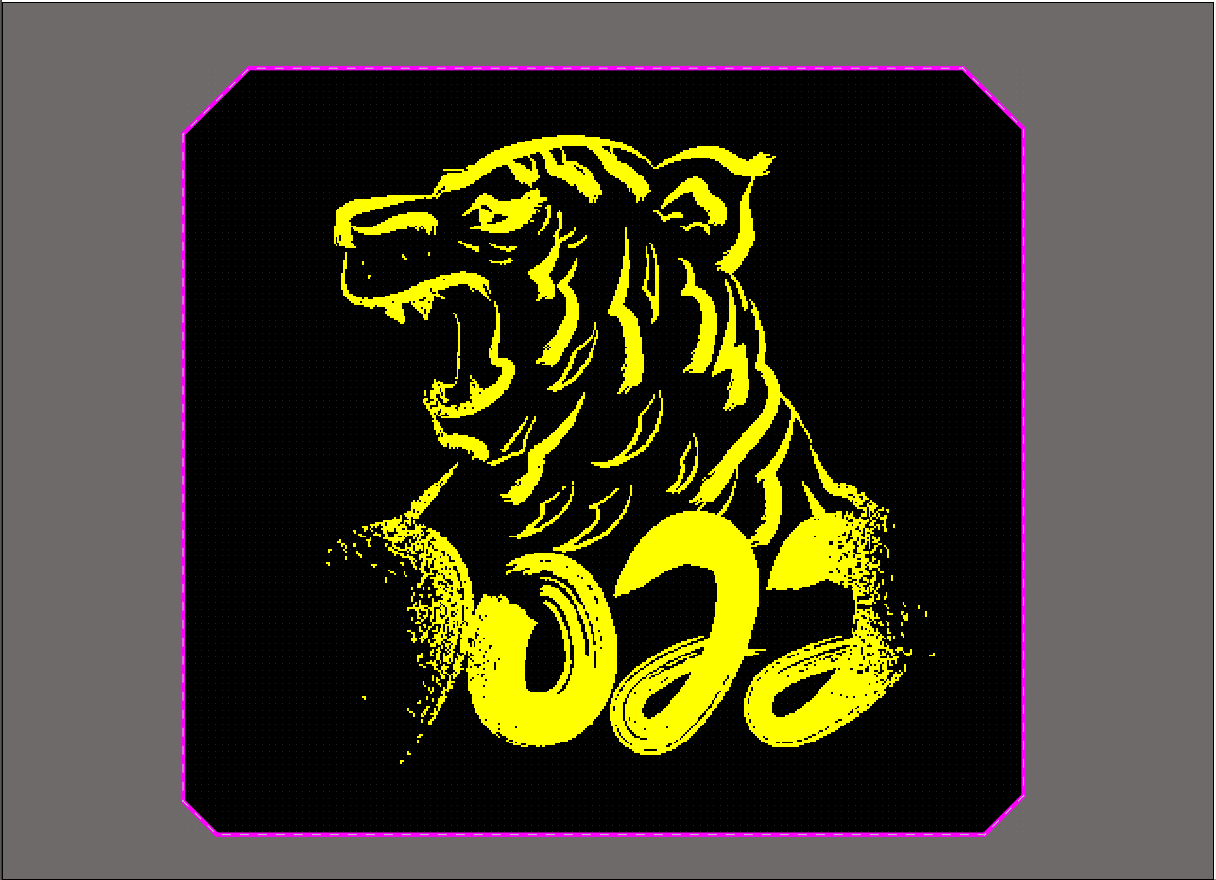

 6.调节图案大小
