1 QoS管理介绍

2 QoS分类

3 速率控制参数

4 业务建立阶段的QoS映射

５　QoS Flow到DRB的映射规则-下行

6 　QoS Flow到DRB的映射规则-上行

７　业务建立后的ＱｏＳ管理

1 QoS管理介绍

QoS管理分为两个阶段

  • 无线承载建立时，基于QoS特征，为每个无线承载配置不同的PDCP/RLC/MAC参数
  • 无线承载建立后，上下行动态调度，来保证QoS特征及各承载速率要求，同时兼顾系统容量最大化

QoS参数的获取

  • NSA场景：通过X2-C接口由eNB下发，在gNB侧进行映射
  • SA场景：5GC通过N2口直接下发；

2 QoS分类

5G中采用5QI作为QoS索引，所有的5QI分为一下三类承载：

  1. GBR（Guaranteed Bit Rate）承载：与LTE保持一致；
  2. Non-GBR承载：和LTE保持一致；
  3. Delay Critical GBR承载：5G新增的类型，主要用于URLLC类业务；

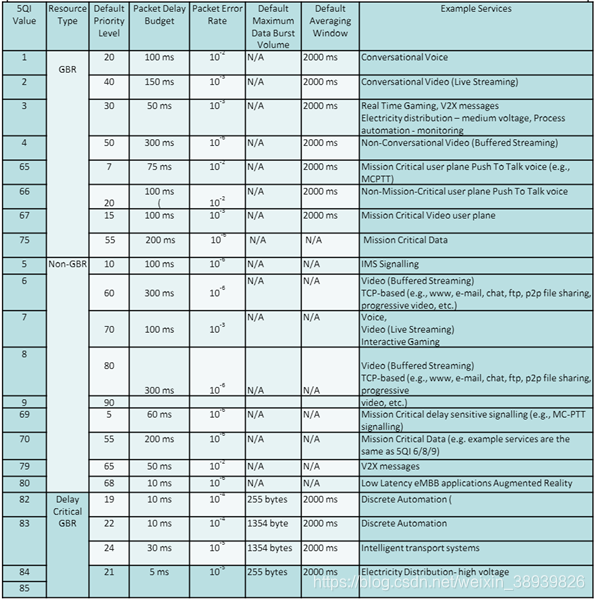

5QI的索引除了原有的优先级、时延和丢包率指示之外，还增加了“Data Brust Volume”和“Default Average Windows”两个指示；

  • Data Burst Volume：只用于Deleay Critical GBR类型，作用是指示在时延范围内的最大数据大小；
  • Default Average Windows：用于GBR和Deleay Critical GBR承载，作用是指示GFBR和MFBR速率计算的窗口；

3 速率控制参数

针对GBR QoS Flow：包括GFBR（Guarantee Flow Bit Rate）和MFBR（Maximun Flow Bit Rate），在gNB侧，GFBR和MFBR会直接映射为GBR和MBR来进行调度控制；

针对其他QoS Flow：不设置保障速率，只做最大速率限制，包含如下两个参数：

  • Session－AMBR:每个ＰＤＵ会话的所有Ｎｏｎ－ＧＢＲ承载的最大速率有５GC进行控制；
  • UE-AMBR：单个UE所有的Non-GBR承载最大速率（由gNB进行控制）；

4 业务建立阶段的QoS映射

NSA场景

NSA场景下，QoS参数由eNB转发，因此只支持GBR和Non-GBR两类承载的映射

通过QCI的索引，gNB映射到具体的空口PDCP和RLC参数

  • UM模式：NRCellQciBearer.UmPdcpParamGround对应PDCP参数；NRDUCellQciBearer.UmRLCParaGround对应RCL参数
  • AM模式：NRCellQciBearer.AmPdcpParamGround对应PDCP参数；NRDUCellQciBearer.AmRLCParaGround对应RCL参数

SA场景

  • SA协议栈架构5ＧＣ下的Ｑｏｓ模型，是基于Qos Flow的，所有的５ＱI索引均可使用
  • ＡＭＦ通过Ｎ２口将各个Qos Flow的QoS　ｃｈａｒａｃｔｅｒｉｓｔｉｃ　告知ｇＮＢ

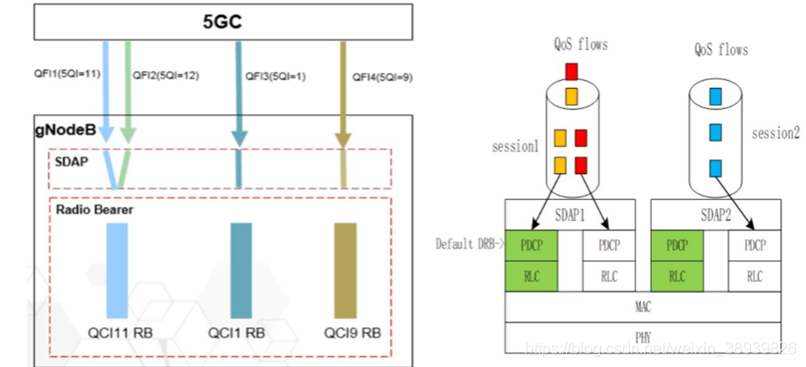

  • ｇＮＢ与ＵＥ之间仍然采用承载的概念，Qos Flow经过ｇＮＢ　ＳＤＡＰ层映射到承载上，映射规则可通过界面参数配置

ＳＤＡＰ层，是５G引入的新协议层，两个用途：

  • 根据配置，将各个Qos Flow映射到无线承载上
  • 对上行和下行ＰＤＵ的ＳＤＡＰ头打ＱＦＩ标记

５　QoS Flow到DRB的映射规则-下行

基站侧需要将Qos Flow映射到相应的ＤＲＢ（Data Radio Bearer）上，以便下行数据通过对应的承载发送给ＵE。在gNB里，增加了DRB和QCI的对应关系，通过gNB5qiConfig.Nr5qi进行配置，Qos Flow 经过SDAP层时，将各个Qow Flow映射到相应DRB上，DRB的等级用QCI索引默认QoS Flow与DRB一 一 映射，当出现大于等于2个QoS Flow映射到相同等级的DRB时，这些QoS Flow映射到DRB的原则如下：

  • 多个QoS Flow 分别映射到独立的DRB上，这些QoS Flow映射到DRB之后，其DRB等级是相同的，但DRB ID是不同的
  • 多个QoS Flow映射到同一个DRB
  • 5QI为5和69的QoS Flow必须映射到不同等级的DRB上

6 　QoS Flow到DRB的映射规则-上行

UE为了将数据发送给基站，也需要找到相应的DRB承载，ＵＥ找到相应的ＤＲＢ承载有两种方式，无论使用哪种方式，UE侧均应使用最新更新的QoS Flow与ＤＲＢ的映射关系

  • reflecting mapping方式：ＵＥ监听每一个ＤＲＢ中下行数据包标记的ＱＦＩ值，在ＵＥ内部通过reflection 生成ＱＦＩ与ＤＲＢ的对应关系列表。当上行数据包发送时，ＵＥ可以在对应列表中，为标记了ＱＦＩ值的上行数据包找到对应的ＤＲＢ
  • explicit reconfiguration 方式：通过ＲＲＣ Reconfiguration 消息把QoS Flow与ＤＲＢ的映射关系发送给ＵＥ

参数gNB5qiConfig.AsReflectiveQosSwitch用于控制采用何种方式，打开时为reflecting mapping，关闭时为explicit reconfiguration

７　业务建立后的ＱｏＳ管理

业务建立之后，ｇＮｏｄｅＢ的下行调度ＱｏＳ保障和上行调度ＱｏＳ保障需要根据以下信息计算承载的调度优先级，以保证满足QoS属性的同时实现系统吞吐量的最大化

  • ＱｏＳ属性
  • 信道质量
  • 速率要求
  • 权重信息
5QI DSCP映射
