UDP数据解析

UDP Client发送

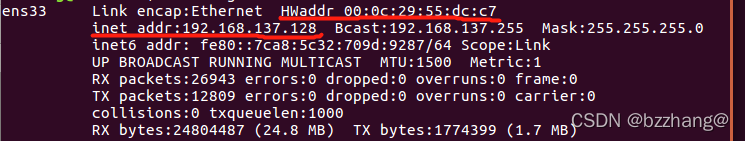

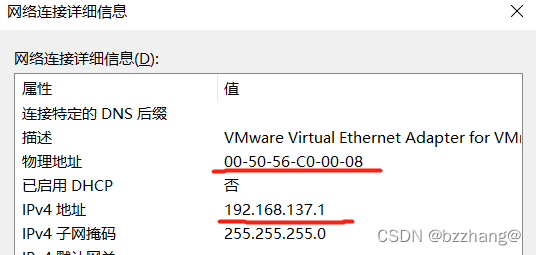

udp client(192.168.137.1：10001） udp server（192.168.137.128：10001）

client发送数据0x01；

使用wireshark得到IP数据包内容：

00 0c 29 55 dc c7 00 50 56 c0 00 08 08 00 45 00

00 1d e0 40 00 00 40 11 06 bd c0 a8 89 01 c0 a8

89 80 27 11 27 11 00 09 1c e7 01 00 00 00 00 00

00 00 00 00 00 00 00 00 00 00 00 00

以太网协议（Ethernet II）：

00 0c 29 55 dc c7 ：目标MAC地址（硬件唯一）

00 50 56 c0 00 08 ：来源MAC地址（硬件唯一）

08 00 ：协议类型（IP协议数据）

IP数据协议：

45 ：01000101—>(4表示IPV4; 5表示IP数据报文头一共5x4=20Byte)

：20byte数据为:45 00 00 1d e0 40 00 00 40 11 06 bd c0 a8

: 89 01 c0 a8 89 80

00 1d :表示整个IP数据报文（包括头）一共29Byte

E0 40 :identification标识符;唯一的标识主机发送的每一份数据，当IP

:报文分片时，每个分片的identification是一样的；

00 00 :flags标记位与片位移，标记位共3位，第一位保留置0

:第二位don not fragments:1不分片，0分片

:第三位more fragments:1更多分片，0最后一片

:后面13位：片移位:本分片在原始数据报文中相对首位的偏移位(需要乘以8)

40 :Time to live(TTL),设置数据报文可经过的路由器数量上限

11 :17对应UDP协议号（TCP对应的是6）

06 bd :header checksum值；相加取反（45-80）

C0 a8 89 01 :来源地址192.168.137.1

C0 a8 89 80 :目标地址192.168.137.128

UDP(用户数据报协议)协议：

27 11 :来源地址端口10001

27 11 :目标地址端口10001

00 09 :UDP数据包的长度是9Byte

1c e7 :udp数据包的checksum值；伪首部+UDP首部+数据；

:伪首部+UDP协议号+UDP数据长度+UDP首部+UDP数据

: c0a8+8901+c0a8+8980+0011+0009+2711+2711+0009+0100

01 :传输的数据内容0x01

00 00 …… :padding，数据不足64Byte时，填充无用数据如0x00,因为

:标准以太网帧长度下限为64Byete，上限为1518Byte

UDP Server 回包

udp server(192.168.137.128：10001） udp client（192.168.137.1：10001）

server回复数据0x01；

使用wireshark得到IP数据包内容：

00 50 56 c0 00 08 00 0c 29 55 dc c7 08 00 45 00

00 1d e4 a2 40 00 40 11 c2 5a c0 a8 89 80 c0 a8

89 01 27 11 27 11 00 09 93 ed 01

以太网协议（Ethernet II）：

00 50 56 c0 00 08 ：目标MAC地址（硬件唯一）

00 0c 29 55 dc c7 ：来源MAC地址（硬件唯一）

08 00 ：协议类型（IP协议数据）

IP数据协议：

45 ：01000101—>(4表示IPV4; 5表示IP数据报文头一共5x4=20Byte)

00 ：前3字节“优先权”选择

：第4字节“时延”

：第5字节“吞吐量”

：第6字节“可靠性”

：第7字节“开销”

：第8字节“保留位”，恒设置0

00 1d :表示整个IP数据报文（包括头）一共29Byte

E4 a2 :identification标识符;唯一的标识主机发送的每一份数据，当IP

:报文分片时，每个分片的identification是一样的；

40 00 :flags标记位与片位移，标记位共3位，第一位保留置0

:第二位don not fragments:1不分片，0分片

:第三位more fragments:1更多分片，0最后一片

:后面13位：片移位:本分片在原始数据报文中相对首位的偏移位(需要乘以8)

40 :Time to live(TTL),设置数据报文可经过的路由器数量上限

11 :17对应UDP协议号（TCP对应的是6）

C2 5a :header checksum值；相加取反（45-01）

C0 a8 89 80 :来源地址192.168.137.128

C0 a8 89 01 :目标地址192.168.137.1

UDP(用户数据报协议)协议：

27 11 :来源地址端口10001

27 11 :目标地址端口10001

00 09 :UDP数据包的长度是9Byte

93 ed :udp数据包的checksum值；伪首部+UDP首部+数据；

:伪首部+UDP协议号+UDP数据长度+UDP首部+UDP数据

: ????

01 :传输的数据内容0x01

UDP传输机制

使用UDP协议进行传输时，要具备以下信息：

数据报文的目标IP地址；
数据报文的目标地址端口；
UDP数据长度
UDP传输的数据内容
UDP数据包的checksum

TCP数据解析

三次握手（建立连接）

第一次握手

tcp client(192.168.137.1：10001） tcp server（192.168.137.128：10001）

使用wireshark得到IP数据包内容：

00 0c 29 55 dc c7 00 50 56 c0 00 08 08 00 45 00

00 34 c8 04 40 00 40 06 de ec c0 a8 89 01 c0 a8

89 80 27 11 27 11 e1 d2 a4 ef 00 00 00 00 80 02

Fa f0 0b 68 00 00 02 04 05 b4 01 03 03 08 01 01

04 02

TCP(传输控制协议)协议：

Xx xx 27 11 27 11 e1 d2 a4 ef 00 00 00 00 80 02

Fa f0 0b 68 00 00 02 04 05 b4 01 03 03 08 01 01

04 02

27 11 :源端口号

27 11 :目标端口号

e1 d2 a4 ef :Sequence Number序列号；该字段用来标识TCP源端设备向目的端设备发送的字节流，

:它表示在这个报文段中的第几个数据字节。

00 00 00 00 :Acknowledge Number确认号；该字段只在ACK标志被设置时有效；

:确认号是上次已经成功收到的数据字节序号+1

:也即期望收到的下一个段的第一个字节

80 02 :第0至3bit代表数据长度，length=8x4=32Byte

:第4至6bit Reserved

:第7bit :Nonce ???

:第8bit :Congestion window Reduced(CWR) ???

:第9bit :ECN-Echo

:第10bit :Urgent:紧急标志位，说明紧急指针有效

:第11bit :Acknowledgment，确认标志位

:第12bit :Push，推标志位，置位时表示接收方应立即请求将报文交给应用层

:第13bit :Reset,复位标志位

:第14bit :Syn,同步标志，该标志仅在3次握手建立TCP连接时有效

:第15bit :Fin,接收标志位

Fa f0 :window size；TCP流量控制有连接的每个窗口大小来提供。？？？

0b 68 :TCP CheckSum

00 00 :Urgent Pointer紧急指针？？？

02 04 05 b4 01 03 03 08 01 01 04 02 :Options,12Bytes

:包含最长报文大小、窗口扩大选项、时间戳选项选择性确认？？？

第二次握手

tcp server(192.168.137.128：10001） tcp client（192.168.137.1：10001）

使用wireshark得到IP数据包内容：

00 50 56 c0 00 08 00 0c 29 55 dc c7 08 00 45 00

00 34 00 00 40 00 40 06 a6 f1 c0 a8 89 80 c0 a8

89 01 27 11 27 11 08 f8 2c 26 e1 d2 a4 f0 80 12

Fa f0 93 f9 00 00 02 04 05 b4 01 01 04 02 01 03

03 07

TCP(传输控制协议)协议：

Xx xx 27 11 27 11 08 f8 2c 26 e1 d2 a4 f0 80 12

Fa f0 93 f9 00 00 02 04 05 b4 01 01 04 02 01 03

03 07

第三次握手

tcp client(192.168.137.1：10001） tcp server（192.168.137.128：10001）

使用wireshark得到IP数据包内容：

00 0c 29 55 dc c7 00 50 56 c0 00 08 08 00 45 00

00 28 c8 05 40 00 40 06 de f7 c0 a8 89 01 c0 a8

89 80 27 11 27 11 e1 d2 a4 f0 08 f8 2c 27 50 10

10 0a 01 f3 00 00 00 00 00 00 00 00

TCP(传输控制协议)协议：

Xx xx 27 11 27 11 e1 d2 a4 f0 08 f8 2c 27 50 10

10 0a 01 f3 00 00 00 00 00 00 00 00

三次握手机制

tcp client向tcp serve发送消息（第一次握手）

SEQ=0、SYN=1

tcp server向tcp client发送消息（第二次握手）

SEQ=0、SYN=1、ACK=1

tcp client向tcp server发送消息（第三次握手）

SEQ=1、ACK=1

注：如收到SEQ=A；则回复ACK=A+1；

数据传输

第一帧：

tcp client向tcp serve发送数据0x01

PSH=1、SEQ=1、ACK=1、Len=1

tcp server向tcp client反馈

SEQ=1、ACK=2、Len=0

第二帧：

tcp server向tcp client发送数据0x01

PSH=1、SEQ=1、ACK=2、Len=1

tcp client向tcp server反馈

SEQ=2、ACK=2、Len=0

四次挥手（断开连接）

tcp client向tcp serve发送消息（第一次挥手）

SEQ=0、FIN=1

tcp server向tcp client发送消息（第二次挥手）

SEQ=0、ACK=1

tcp server向tcp client发送消息（第三次挥手）

SEQ=1、FIN=1、ACK=1

tcp client向tcp server发送消息（第四次挥手）

SEQ=1、ACK=2
