这篇文章是之前群里一个比较厉害的图形程序写的.

原理参考自 小熊不去实验室 的博客

在PHOTOSHOP里，羽化就是使你选定范围的图边缘达到朦胧的效果。

羽化值越大，朦胧范围越宽，羽化值越小，朦胧范围越窄。可根据你想留下图的大小来调节。

算法分析：

1、通过对rgb值增加额外的V值实现朦胧效果

2、通过控制V值的大小实现范围控制。

3、V = 255 * 当前点Point距中点距离的平方s1 / (顶点距中点的距离平方 *mSize)s2;

4、s1 有根据 ratio 修正 dx dy值。

原图：

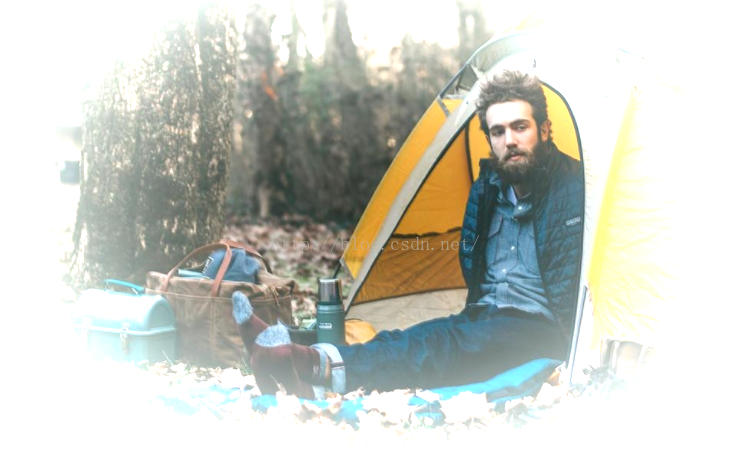

效果图：

片元着色器代码：

uniform sampler2D Tex;
const float size = 0.5;

void main(void)
{
   vec2 realSize = vec2(textureSize(Tex, 0));
   float ratio = (realSize.x > realSize.y) ?
   realSize.y/realSize.x : realSize.x/realSize.y;

   vec2 texSize = vec2(512., 512.);
   vec2 xy = gl_FragCoord.xy;

   if(realSize.x > realSize.y)
   {
      xy.x = xy.x * ratio;
   }
   else
   {
      xy.y = xy.y * ratio;
   }

   vec2 center = vec2(texSize/2.);

// ----------------------------------------------------

   float maxV = dot(center, center);
   float minV = floor(maxV*(1. - size));
   float diff = maxV - minV;

   vec2 uv = xy / texSize;

   vec4 srcColor = texture2D(Tex, uv);

   float dx = center.x - xy.x;
   float dy = center.y - xy.y;

   float dstSq = pow(dx, 2.) + pow(dy, 2.);

   float v = (dstSq / diff);
   float r = clamp(srcColor.r + v, 0., 1.);
   float g = clamp(srcColor.g + v, 0., 1.);
   float b = clamp(srcColor.b + v, 0., 1.);

   gl_FragColor = vec4( r, g, b, 1.0 );
}

以下是翻译成unity shader的版本

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "Custom/eclosion" {
Properties {
_MainTex ("Main Tex", 2D) = "white" {}
_Diff("Diff", Range(0, 1)) = 0.5
}
SubShader {
Pass {
Tags { "LightMode"="ForwardBase" }

CGPROGRAM

#pragma vertex vert
#pragma fragment frag

fixed4 _Color;
sampler2D _MainTex;
float4 _MainTex_ST;
float _Diff;

struct a2v {
float4 vertex : POSITION;
float4 texcoord : TEXCOORD0;
};

struct v2f {
float4 pos : SV_POSITION;
float2 uv : TEXCOORD1;
};

v2f vert(a2v v) {
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
o.uv = v.texcoord.xy * _MainTex_ST.xy + _MainTex_ST.zw;

return o;
}

fixed4 frag(v2f i) : SV_Target {
fixed3 srcColor = tex2D(_MainTex, i.uv).rgb;
float dx = i.uv.x - 0.5;
    float dy = i.uv.y - 0.5;
float dstSq = pow(dx, 2.0) + pow(dy, 2.0);
    float v = (dstSq / _Diff);
    float r = clamp(srcColor.r + v, 0.0, 1.0);
    float g = clamp(srcColor.g + v, 0.0, 1.0);
    float b = clamp(srcColor.b + v, 0.0, 1.0);

return fixed4(r,g,b,1.0);
}

ENDCG
}
}
FallBack "Specular"
}
