物联网AI MicroPython传感器学习 之 火焰传感器

学物联网，来万物简单IoT物联网！！

一、产品简介

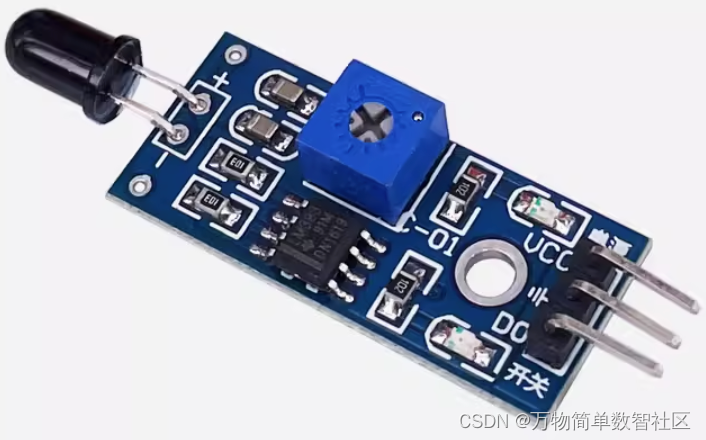

火焰传感器对火焰最敏感，对普通光也是有反应的，一般用做火焰报警等用途。小板输出接口可以与单片机IO口直接相连，传感器与火焰要保持一定距离 ，以免高温损坏传感器，对打火机测试火焰距离为80cm，对火焰越大，测试距离越远，小板模拟量输出方式和AD转换处理，可以获得更高的精度。

二、技术参数

• 可以检测火焰或者波长在760纳米～1100纳米范围内的光源，打火机测试火焰距离为80cm，对火焰越大，测试距离越远。
• 探测角度60度左右，对火焰光谱特别灵敏。
• 灵敏度可调
• 比较器输出，信号干净，波形好，驱动能力强，超过15mA。
• 工作电压：3.3V～5V
• 输出形式：DO数字开关量输出（0和1)和AO模拟电压输出。

三、软件接口（ADC）

Fire(adcObj) - 创建Fire驱动对象

• 函数原型

fireObj = Fire(adcObj)

• 参数说明

参数	类型	必选参数？	说明
adcObj	ADC	是	输入ADC对象

• 返回值

Fire对象成功，返回Fire对象；Fire对象创建失败，抛出Exception

• 示例代码

from machine import ADC,Pin
import fire

adcObj = ADC(Pin(32))
fireDev = fire.FIRE(adcObj)
print("Testing fire ...")

• 输出

Testing fire ...

getVoltage() - 获取Fire电压值

• 函数功能：

获取火焰传感器电压值

• 函数原型：

Fire.getVoltage()

• 参数说明：

无

• 返回值：

成功返回火焰传感器电压值（数据类型：整型；单位：mv）；失败抛出Exception

• 示例：

from machine import ADC,Pin
import fire

adcObj = ADC(Pin(32))
fireDev = fire.FIRE(adcObj)
print("Testing fire ...")
value = fireDev.getVoltage()
print("The fire status value ",value)

• 输出

Testing fire ...
The fire status value 218

四、接口案例

• 案例代码

from machine import ADC,Pin
import fire
import utime

adcObj = ADC(Pin(32))
fireDev = fire.FIRE(adcObj)
print("Testing fire ...")

while True:
    utime.sleep(1)
    value = fireDev.getVoltage()
    print("The fire status value ",value)

• 输出

Testing fire ...
The fire status value 218
The fire status value 240

五、工作原理

远红外火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光，探测角度为60，其中红外光波长在880纳米附近时，其灵敏度达到最大。远红外火焰探头将外界红外光的强弱变化转化为电流的变化，通过A/D转换器反映为0～255范围内数值的变化。外界红外光越强，数值越小；红外光越弱，数值越大。

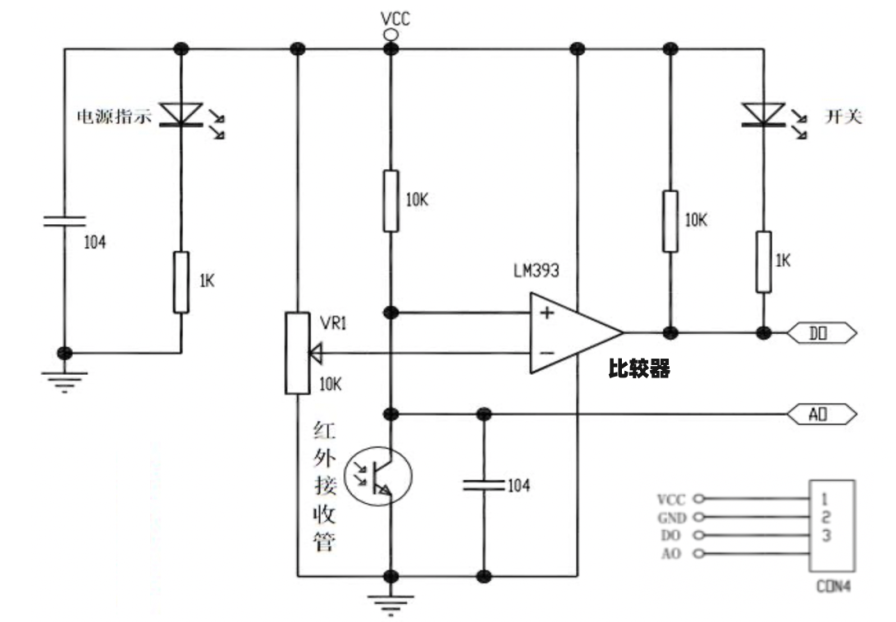

具体原理图分析如下： 首先我们介绍下电路中LM393比较器的逻辑：

（1）当以负极为参考电压时，其正极端的输入电压大于负极参考电压，则输出高电平，反之输出低电平。
（2）当以正极为参考电压时，其负极端的输入电压小于正极参考电压，则输出高电平，反之输出低电平。
在此原理图中，LM393是以负极为参考电压，而且负极的参考电压是通过一个电位器设置的，假设Vcc为5V,电位器在中间，则V-参考电压2.5V。在无红外光（例如：打火机）接近时，红外接收管关闭，呈现高阻状态，V+为5V，因为V+大于V-，所以此时Vout输出是高电平，开关指示灯不亮。当红外光逐渐靠近时，接收管打开，分得的电压逐渐变小，当V+输入电压小于2.5V，则比较器输出低电平，开关指示灯点亮。

参考文献

[1] 火焰传感器购买链接
