一、NALU概述
1、写在前面：学习的时候一定要参考官方文档，不同资料有歧义的地方以官方文档为准。
（1）官方文档：
annexB格式（中文版可以参考 2005年3月这一版）：H.264 : Advanced video coding for generic audiovisual services
2、H.264的原始码流（裸流）由一个个NALU（Network Abstraction Layer Unit）组成，它的功能分为两层：视频编码层（VCL）和网络提取层（NAL）。在VCL数据传输或存储之前，这些编码的VCL数据，先被映射或封装进NAL单元中。
（1）VCL（Video Coding Layer）：编码器处理的输出，它表示被压缩编码后的视频数据序列。包括核心压缩引擎块、宏块和片的语法级别定义，设计目标是尽可能独立于网络进行高效的编码。
（2）NAL（Network Abstract Layer）：负责将VCL产生的比特字符串适配到各种各样的网络和多元环境中，覆盖了所有片界别以上的语法级别。简单来说就是将编码完毕的内容打包成符合H.264 格式数据流；

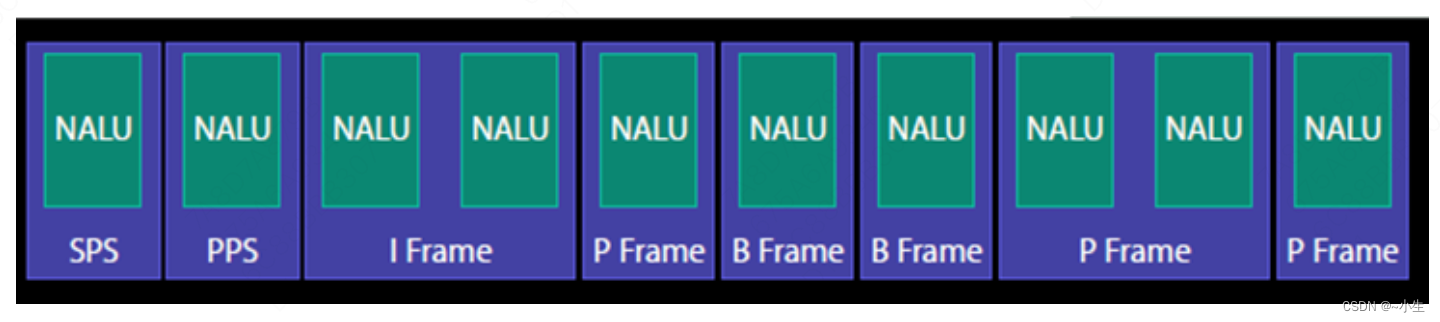

3、一帧图片经过H.264编码器之后，就被编码为一个或多个片（slice），每个slice最后都将产生一个NALU。 （【精选】H264 NALU说明_大飞飞鱼的博客-CSDN博客）但是并不是NALU内就一定是切片，因为NALU还有可能装载着其它用作描述视频的信息。NALU由nalu header和nalu payload两个部分组成：
（1）nalu header：用来表示数据类型。
（2）nalu payload：存储了真正的数据。
4、目前视频中的H.264流行的NALU包装方式有两种，一种叫做annexB，一种叫做avcC。对于这两种格式，不同的厂商支持程度也不太一样，例如，Android硬解码MediaCodec只接受annexB格式的数据，而Apple的VideoToolBox，只支持avcC的格式。
5、NALU的作用：NALU的最核心的用处就是起到一个承上启下的作用。我们知道，在通常情况下，H.264 码流只存放了原始的画面信息，而不包含其他信息，所以严格来说，H.264 码流和我们通常意义上的“视频”还是有一定差距的。比如，我们通常说的视频要包含音频，H.264 码流里就没有。除了音频之外，我们还需要存放其他辅助信息，比如视频的播放时长，每一帧的播放时间，帧率，画面是否旋转，等等非常多的信息。所以我们日常使用过程中，往往是把 H.264 码流插入到其他视频容器内，比如 mp4，flv等。而 NALU 的作用，就是很好的把 H.264 码流和上层的封装容器进行有效得分割，使得两者可以相互不干扰，相互独立。（什么是 NALU-ZigZagSin）
6、大多情况下，NALU在网络发送时，会封装成RTP格式，有两种方式：
（1）单包模式：rtp payload仅由一个完整NALU组成，这种情况一般用于H264 NALU大小 小于MTU（Maximum Transmission Unit，最大传输单元）。SPS、PPS采用单包模式发送。
（2）分包模式：当H264 NALU 的长度超过MTU时, 就必须对NALU进行分片封包，也称为 Fragmentation Units。
二、AnnexB 和 AVCC
1、目前视频中的H.264流行的NALU包装格式有两种：annexB和avcC。
（1）avcC格式也叫AVC1格式，MPEG-4格式，字节对齐，因此也叫Byte-Stream Format。用于mp4、flv、mkv等封装中。
（2）annexB格式也叫MPEG-2 transport stream format格式（ts格式），ElementaryStream格式。用于ts流中（以及使用ts作为切片的hls格式中即".ts"文件中）。
2、对于annexB和avcC这两种格式，不同的厂商支持程度也不太一样，例如，Android硬解码MediaCodec只接受annexB格式的数据，而Apple的VideoToolBox，只支持avcC的格式。
2.1 AnnexB

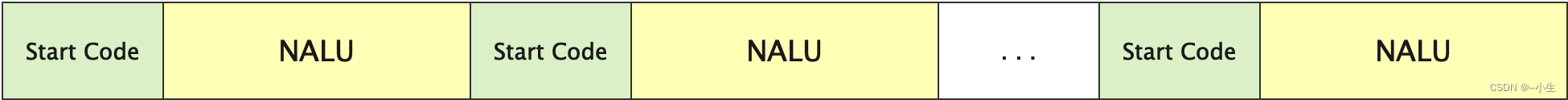

1、annexB的格式是在NALU前面添加Start Code（起始码），用于表示一个NALU的开始。Start Code的内容为三字节的0x00 00 01或者4字节的0x00 00 00 01（其中起始码在NALU为SPS、PPS或NALU为一帧的第一个NALU时使用4字节，其他情况使用3字节）（H264码流之AnnexB和AVCC）
2、annexB格式下不同帧发送顺序，发送第一个I帧之前，至少要发送一次SPS/PPS。如果码流没有改变，则只发送一次SPS/PPS即可，不用每一个I帧之前都发送SPS/PPS。但是如果码流中间有变，比如分辨率、帧率或者其它编码参数有改变，则要重新发送SPS/PPS。
2、但是原始码流中是可能出现和起始码一样的数据，这样就会导致错误的NALU分割。为了防止这种情况发生，AnnexB引入了防竞争字节（Emulation Prevention Bytes）的概念。具体操作为：编码器编完一个NALU后，检查内部是否出现如下左侧的字节序列，如果存在，则在最后一个字节前插入一个新的字节0x03
0x00 00 00 => 0x00 00 03 00
0x00 00 01 => 0x00 00 03 01
0x00 00 02 => 0x00 00 03 02
0x00 00 03 => 0x00 00 03 03其中，0x00 00 00对应start code=0x00 00 00 01的情况，0x00 00 01对应start code=0x00 00 01的情。0x00 00 02是作为保留使用，而0x00 00 03，则是为了防止NALU内部，原本就有序列为0x00 00 03这样的数据。（【H264/AVC 句法和语义详解】(三)：NALU详解二（EBSP、RBSP与SODB） - 简书
）防止插入0x03后形成的0x00 00 03和原本数据的0x00 00 03相同而造成混淆。
3、解码器在NALU内部检测到防竞争字节后将0x03丢弃来恢复原始数据。
2.2 AVCC
1、在一路采用avcC打包的H.264流之中，我们首先看到的将是一段被称之为 extradata 的数据，这段数据定义了这个 H.264 流的基本属性数据，当然，也包含了 SPS 和 PPS 数据。

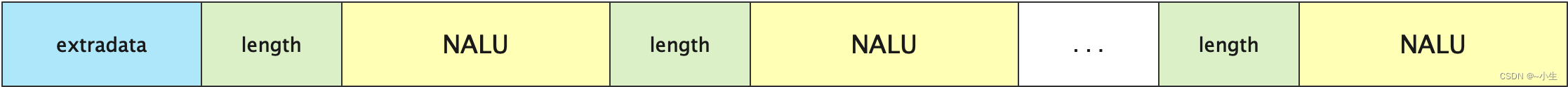

2、avcC的格式是在每一个NALU前加上了一个指定其长度（NALU包大小）的前缀（大端字节序），前缀的大小可以是1、2或4字节，每一个NALU的前缀大小都是相同的，只是前缀的内容不同。前缀大小保存在一个头部对象中（流开始的部分），这个头部对象通常称为"extradata"或者"sequence header"（非NALU）。解析的时候先从extradata（sequence header）读取NALU前缀的大小，然后再读区前缀的内容获取NALU的长度。
3、extradata（或sequence header）中包含NALU长度的字节数以及SPS/PPS信息。的基本格式如下：
| Field | Type | Comment |
| version | 8 bit | 总是等于 0x01 |
| avc profile | 8 bit | 所存放第一个 SPS 的第一个字节 |
| avc compatibility | 8 bit | 所存放第一个 SPS 的第二个字节 |
| avc level | 8 bit | 所存放第一个 SPS 的第三个字节 |
| reserved | 6 bit | 保留字段 |
| NALULengthSizeMinusOne | 2 bit | Nalu前缀长度减1，值如果是3，那前缀就是4，因为4-1=3 |
| reserved | 3 bit | 保留字段 |
| number of SPS NALUs | 5 bit | 有几个 SPS，一般情况下这里是 1 |
| for(int i=0; i<number of SPS NALUs; i++) { | ~ | |
| SPS size | 16 bit | SPS 的长度 |
| SPS NALU data | SPS NALU 的数据 | |
| } | ~ | |
| number of PPS NALUs | 8 bit | 有几个 PPS，一般情况下这里是 1 |
| for(int i=0; i<number of PPS NALUs; i++) { | ~ | |
| PPS size | 16 bit | PPS 的长度 |
| PPS NALU data | PPS NALU 的数据 | |
| } | ~ |
其中，NALULengthSizeMinusOne用来描述NALU前缀的长度。NALULengthSizeMinusOne这个字段长度是2 bit，也就是说，这个字段可以存放的数据范围是0到4。所以，NALU前缀的长度就是1个字节到5个字节。（是NALU前缀的前度，不是前缀的内容）如果NALULengthSizeMinusOne的值是3，那么每个NALU前缀长度就是3+1=4个字节。在读取数据时，可以先读4个字节，然后把这4个字节内容转成整数，就是这个NALU的长度。注意，这个长度并不包含NALU前缀的4个字节，是单纯NALU的长度。

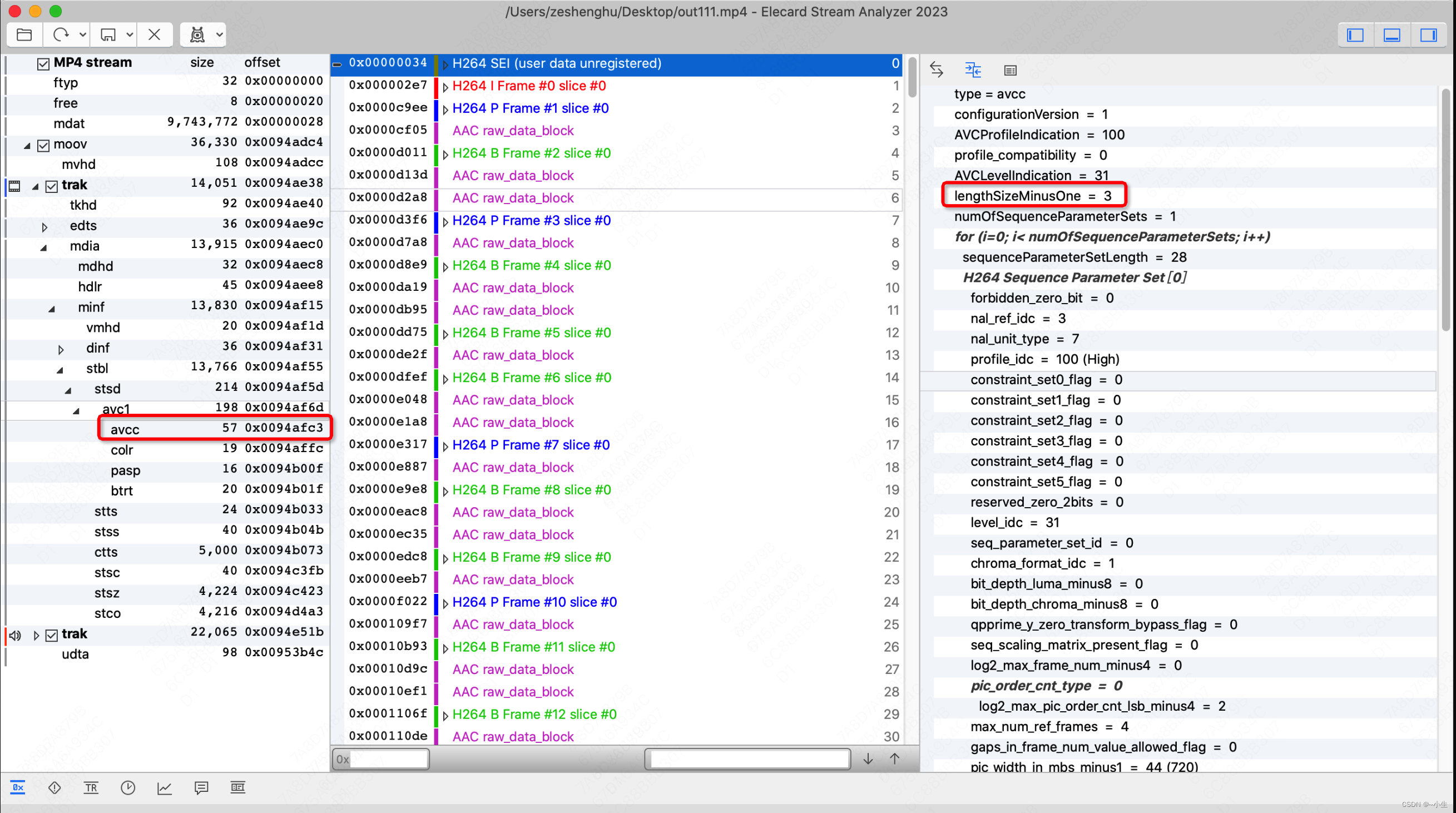

avcC示例：
4、虽然avcC格式不使用起始码，防竞争字节还是有的。
2.3 AnnexB和AVCC的区别
1、NALU的分割方式不同
annexB格式使用start code进行分割，start code为0x000001或0x00000001。
avcC格式使用NALU长度（固定字节，字节数由extradata中的信息给定）进行分割。
2、SPS/PPS的数据结构不同
annexB格式中，SPS/PPS存放在NALU中，以start code作为分隔符。这种格式下SPS/PPS通常放在关键帧之前。
avcC格式中，SPS/PPS存放在extradata中，不是放在NALU中。这种格式下SPS/PPS的存放位置和帧数据无关。例如普通模式下的mp4，SPS/PPS放在MOOV中，在帧数据后面。
3、适用场景不同
annexB格式通常用于实时的流格式，比如说传输流，通过无线传输的广播、DVD等。在这些格式中通常会周期性的重复SPS和PPS包，经常是在每一个关键帧之前。
avcC格式的一个优点是在开始配置解码器的时候可以跳到流的中间播放，这种格式通常用于可以被随机访问的多媒体数据，如存储在硬盘的文件。也因为这个特性，MP4、FLV、MKV通常用avcC格式来存储。（H.264流媒体协议格式中的Annex B格式和AVCC格式深度解析-CSDN博客）
三、NALU结构
1、annexB和avcC两种格式下的NALU结构是相同的。
2、NALU由nalu header和nalu payload两个部分组成：
（1）nalu header：一个字节的头信息，用来表示数据类型。
（2）nalu payload：存储了真正的数据。
3、nalu结构如下图所示：
3.1 Nalu Header
1、nalu header的长度固定是一个字节，用来表示数据类型。
2、主要内容如下：
| Field | Type | Comment |
| forbidden_zero_bit （禁止位） | 1 bit | 在H.264规范中规定了这一位必须是0 |
| nal_ref_idc （重要性指示位） | 2 bit | 用于表示当前NALU的重要性，值越大，越重要。解码器在解码处理不过来的时候，可以丢掉重要性为0的NALU。 nal_ref_idc不等于0时，NAL unit的内容可能是 SPS/PPS/参考帧 的片 nal_ref_idc等于0时，NAL unit的内容可能是非参考图像的片 当某个图像的片的nal_ref_id等于0时，该图像的所有片均应等于0 当nal_uint_type为1时，nal_ref_idc代表该帧是否被参考，若该帧没有被参考，nal_ref_idc则为0。在视频传输过程中，对于P帧或者B帧的nal_ref_idc为0的帧，不进行数据恢复时，不会对后续视频有影响。（h264编码笔记（nal_ref_idc）_CrystalShaw的博客-CSDN博客） |
| nal_unit_type （负荷数据类型） | 5 bit | 是指包含在NAL单元中的RBSP数据结构的类型。VCL NAL单元是指那些 nal_unit_type值等于1到5（包括1和5）的NAL单元。所有其他的NAL单元都称作非VCL NAL单元。 |

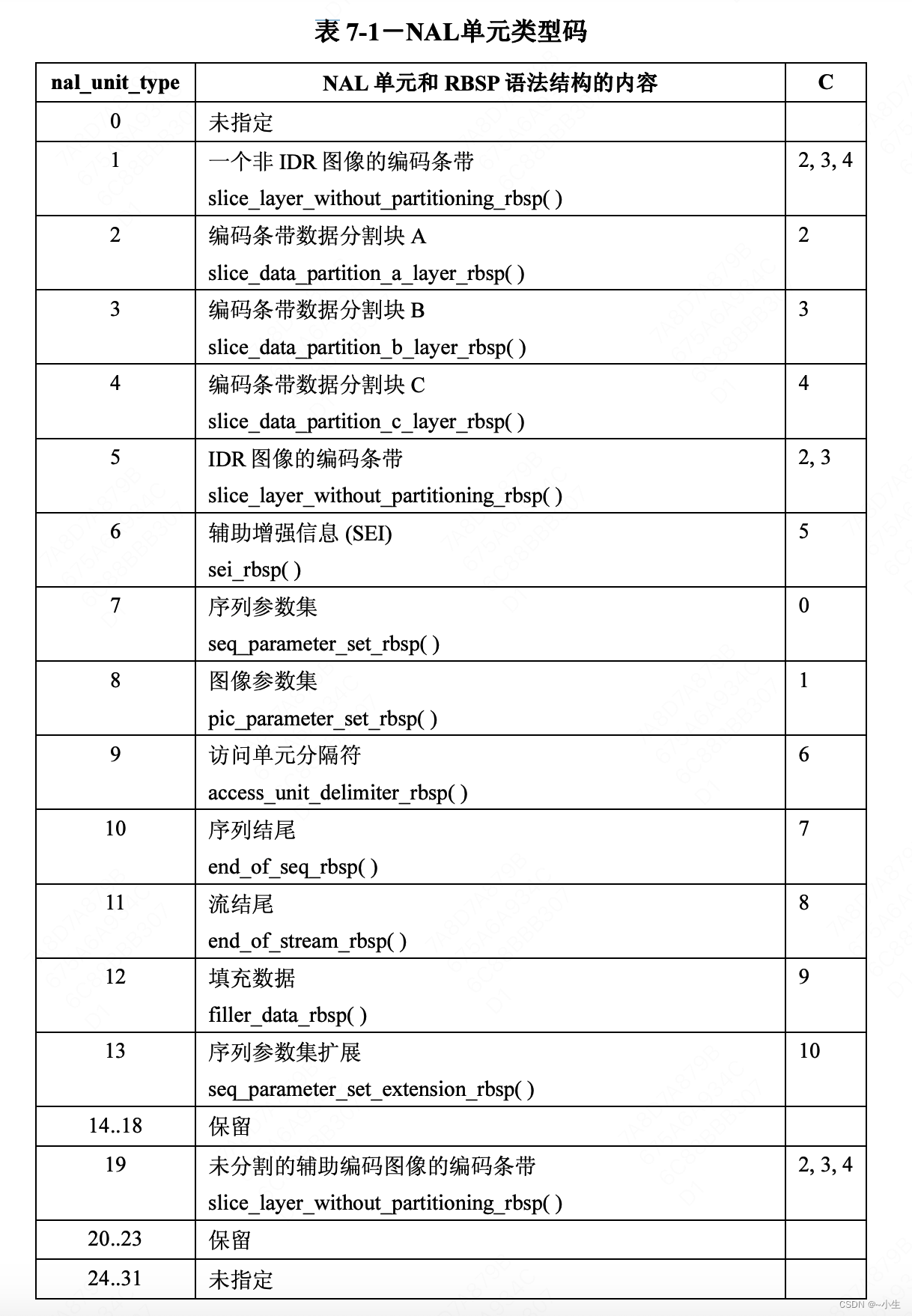

3、nal_unit_type内容如下：（H.264官方文档2005.03版）
需要注意的几个值，他们在编码解码中需要特别注意：
（1）从上表可知，nal_unit_type=1～5时表示RBSP里面包含的数据为条带（片/Slice）数据，所以值为1～5的NALU统称为VCL（视像编码层）NALU，其他的NALU则称为非VCL NALU。
（2）nal_unit_type=5时为I帧，nal_unit_type=1时为P帧或B帧。
（3）nal_unit_type=6时为SEI数据，当任何SEI NAL单元存在时，他们应该在基本编码图像之前。

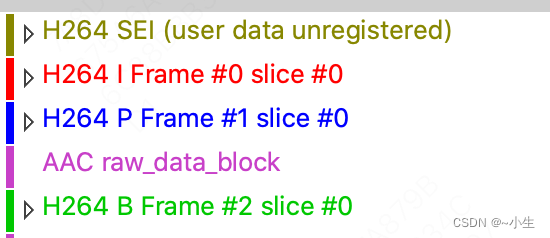

如下图，SEI在I帧之前
（4）nal_unit_type=7时为SPS（序列参数集）。
（5）nal_unit_type=8时为PPS（图像参数集）。
（6）nal_unit_type=9时为AU分割符（访问单元分隔符）。有时候用于解码中的帧边界识别。因为一帧数据由一个或多个NALU组成，即来自同一帧的一个或多个NALU组成了一个Access Units(AU)，AU包含了一个完整的帧。把帧分割成几个独立的NALU需要耗费许多CPU资源，所以分割帧数据并不经常使用。实际上AU分隔不常用。
3.2 Nalu Payload
1、nalu payload也叫RBSP（raw byte sequence payload）。 RBSP是原始字节序列载荷，官方解释：一个语法结构，包含整数个封装于NAL单元中的字节。RBSP或者为空，或者包含具有数据比特串形式的语法元素，其后跟随 RBSP 截止位和零个 或多个连续的 0 值比特。
2、RBSP包含一个SODB（string of data bits）。SODB是数据比特串，官方解释：表示语法元素的若干比特位的序列，出现在原始字节序列荷载中原始字节序列荷载结束位之前。在SODB中，最左边的比特位是第一位并且是最高位，最右边的比特位则是最后一位且是最低位。
3、通俗来讲SODB就是编码器输出的数据，也就是前文中提到的VCL（Video Coding Layer）。按照一定规则，对SODB做一定的处理就是RBSP。SODB处理成RBSP的过程如下：（1）如果SODB为空（例如：长度是0比特），RBSP也为空。
（2）如果SODB不为空则会出现防竞争字节和字节补齐等操作。
3.2.1 防竞争字节
1、NALU的起始码为0x00 00 01或0x00 00 00 01，同时H264规定，当检测到0x00 00 00时，也可以表示当前NALU的结束。那这样就会产生一个问题，就是如果在NALU的内部，出现了0x00 00 01或0x00 00 00时该怎么办？所以H264就提出了“防止竞争”这样一种机制，当编码器编码完一个NALU时，应该检测NALU内部，是否出现0x00 00 xx 这样的序列（其中 xx 代表任意2比特图案：00、01、10或11）。当检测到它们存在时，编码器就在最后一个字节前，插入一个新的字节：0x03。即
0x00 00 00 => 0x00 00 03 00
0x00 00 01 => 0x00 00 03 01
0x00 00 02 => 0x00 00 03 02
0x00 00 03 => 0x00 00 03 03其中，0x00 00 00对应start code=0x00 00 00 01的情况，0x00 00 01对应start code=0x00 00 01的情。0x00 00 02是作为保留使用，而0x00 00 03，则是为了防止NALU内部，原本就有序列为0x00 00 03这样的数据，防止插入0x03后形成的0x00 00 03和原本数据的0x00 00 03相同而造成混淆。（
【H264/AVC 句法和语义详解】(三)：NALU详解二（EBSP、RBSP与SODB） - 简书）
3.2.2 RBSP尾部
1、RBSP的第一个字节包括（最高位的，最左边的）8比特的SODB；RBSP的下一个字节应包括接下来 的8比特的SODB，等等，直到剩下的SODB少于8比特。此时会将最后不满一个字节的情况进行补齐，先写入1 bit数据，数据内容是1，然后开始补齐0，直到补齐到一整个字节。如果SODB恰好填满最后一个字节，也会进行补齐，也会先写入1 bit数据，数据内容是1，然后开始补齐0，直到补齐到一整个字节。
2、在补齐子节之后，如果数据为条带（片/Slice）数据（nal_unit_type=1～5），可能还会再进行补齐，补齐一个或多个0x0000（cabac_zero_word）。
3、NALU的最后一个字节不能等于 0x00，所以当RBSP数据的最后一个字节等于0x00（只有在RBSP以cabac_zero_word结尾时才会出现），在数据的末尾添加一个等于0x03的字节。
4、该过程允许任何SODB在一个NALU中出现，同时可以确保：
（1）该NAL单元中没有字节对齐的伪起始码。
（2）无论是否字节对齐，在NAL单元中没有8个值为0的比特后跟随起始码的序列。

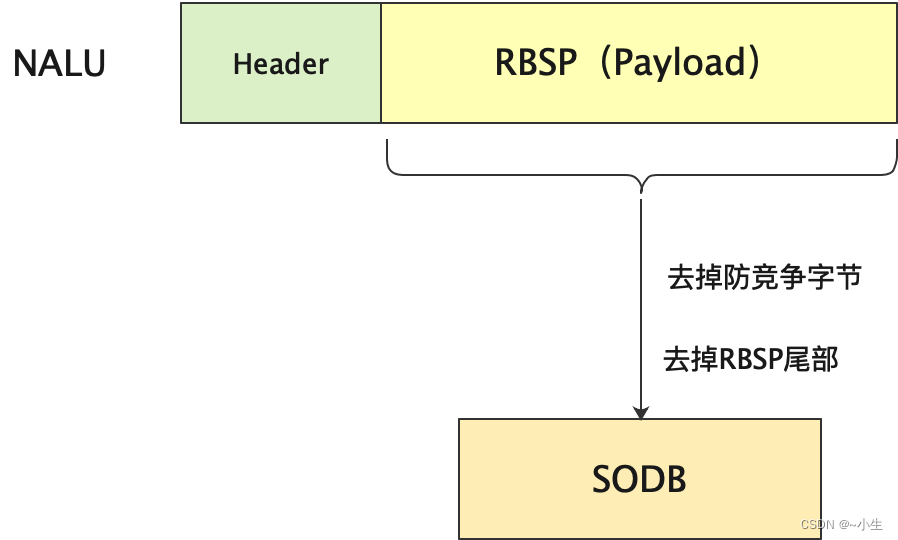

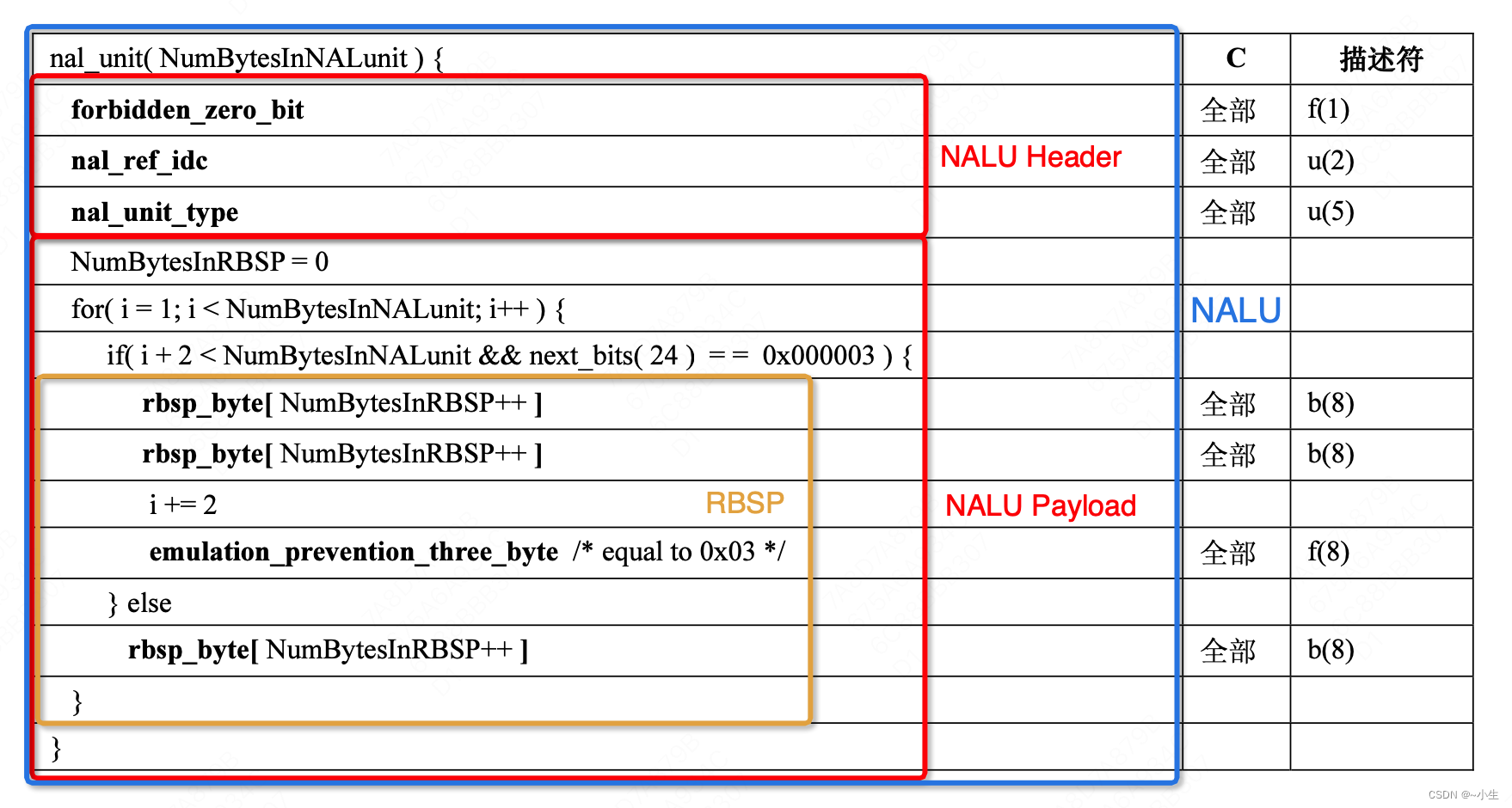

5、经过以上分析，NALU的结构可以见下图
3.3 NALU解码过程
1、在进行 NALU解码之前，首先或者通过RTP协议解析（采用 RTP 封装），或者通过起始码检测（采用比特流方式），从传输码流中获取NALU数据。

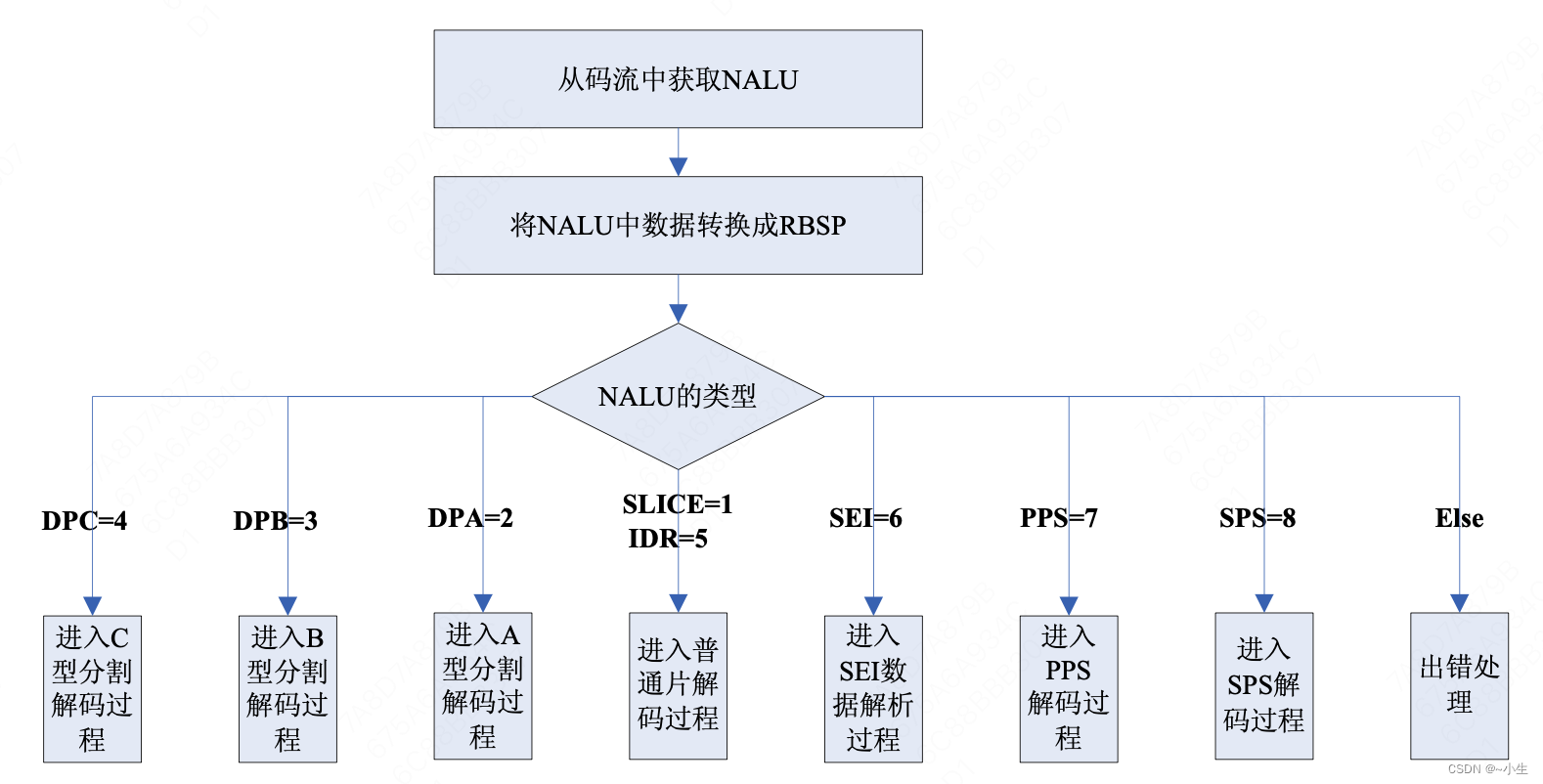

2、NALU解码的总体流程是：首先从NALU中提取出RBSP语法结构，然后按照下图所示的流程处理RBSP语法结构。因此对于 NAL 单元的解码过程，其输入是NALU，输出结果是经过解码的当前图像（CurrPic）的样点值。在 H.264 规范文档中规定：对于同一码流，所有的解码器必须产生数值上相同的结果，且必须符合 规范定义的解码过程的标准。
nal_unit_type为7、8的NALU中分别包含了序列参数集（SPS）和图像参数集（PPS）。SPS、PPS在其它数据NALU的解码过程中作为参数使用，在这些数据NALU的片头中通过语法元素 pic_parameter_set_id设置它们使用的PPS编号，而相应的每个PPS中通过语法元素 seq_parameter_set_id设置它所使用的SPS编号。
3.4 VCL NALU 和 非VCL NALU
1、vcl nalu（nal_unit_type=1～5）中存储条带（片/Slice）数据（真正的视频数据），如I、P、B帧的数据。非vcl nalu中存储的是描述信息，如SPS或PPS等。
3.3.1 VCL NALU
1、包含帧的数据，主要是宏块的信息.
2、A类型分块（头信息块）：包括宏块类型、量化参数、运动矢量等信息。（H264编码基本原理（一）_h.264编码原理-CSDN博客）
3、B类型分块（帧内编码信息数据块）：包含帧内编码宏块类型，帧内编码系数。对于slice来说，B类数据分块的可用性依赖A类数据分块。
4、C类型分块（帧间编码信息数据块）：包含帧间编码宏块类型，帧间编码系数。它通常是slice中最大的一部分。B类数据分块的可用性依赖A类数据分块，但对于B类数据分块无关。
3.3.2 非VCL NALU
1、SPS（序列参数集）：对应的是针对一段连续编码视频序列的参数。包含 帧数、POC的约束、参考帧数目、解码图像尺寸和帧场编码模式选择标识等信息。
2、PPS（图像参数集）：对应的是一个序列中某一副图像或者某几幅图像的参数。包含 熵编码模式选择标识、片组数目、初始量化参数和去方块滤波系数调整标识等信息。
（SPS、PPS中包含的详细可参考：H.264 SPS、PPS详解-CSDN博客）
3.5 NALU和Slice
1、一帧图片经过H.264编码器之后，就被编码为一个或多个片（slice），而装载着这些片（slice）的载体，就是NALU ，每一个slice都对应一个NALU。
2、slice数据就是NALU中的SODB数据。
3、slice的主要作用是用作宏块（Macroblock）的载体。slice之所以被创造出来，主要目的是为限制误码的扩散和传输。
4、每个slice都应该是互相独立被传输的，某片的预测（片（slice）内预测和片（slice）间预测）不能以其它片中的宏块（Macroblock）为参考图像。（H264 NALU详细分析3 关于slice 关于RBSP 关于是否带Start Code 也许是终章了_nalu和slice_杀神李的博客-CSDN博客

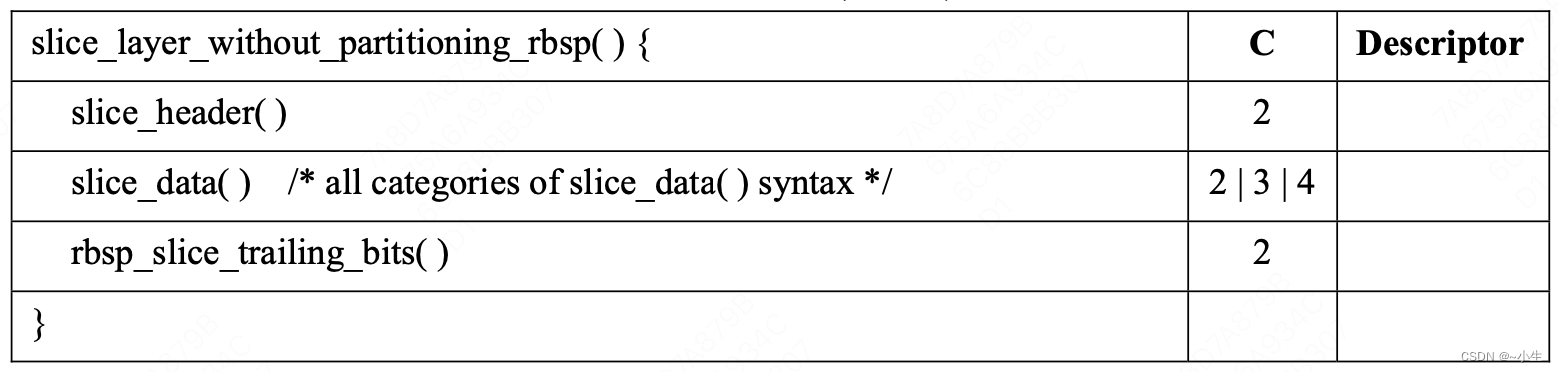

5、slice包含slice header和slice data，语法结构如下，
（1）slice header：包含着分片类型、分片中的宏块类型、分片帧的数量、分片属于那个图像以及对应的帧的设置和参数等信息。
（2）slice data：包含一个或多个宏块，这里就是我们要找的存储像素数据的地方。

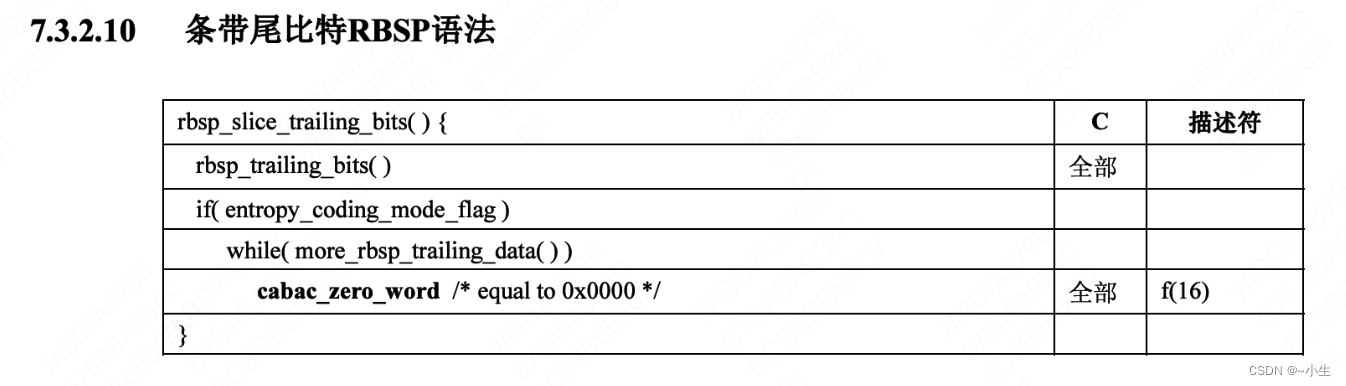

（3）包含有slice的RBSP的尾部应该使用“带条带比特RBSP语法”（详见“3.2.2 RBSP尾部”）。
四、QA
1、防竞争字节，加入0x03之后就会成为0x00 00 03，如果数据本身就有 0x00 00 03怎么办？
原本的0x00 00 03也会再插入防竞争字节，插入后会变成0x00 00 03 03（如下所示）。防止插入0x03后形成的0x00 00 03和原本数据的0x00 00 03相同而造成混淆。即使原本就有0x00 00 03 03这种数据，加入防竞争字节后会变成0x00 00 03 03 03。
0x00 00 03 => 0x00 00 03 032、AnnexB和AvcC有什么区别？
详见 “2.3 AnnexB和AVCC的区别”
