Fabric.js 元素选中状态的事件与样式

---

theme: smartblue

本文简介

带尬猴！

你是否在使用 Fabric.js 时希望能在选中元素后自定义元素样式或选框(控制角和辅助线)的样式？

如果是的话，可以放心往下读。

本文将手把脚和你一起过一遍 Fabric.js 在对象元素选中后常用的样式设置。

我将对象元素选中后的设置分成3类进行讲解：

• 控制角
• 辅助边
• 其他样式
• 状态

准备工作

创建一个画布和一个圆形。为什么是圆形而不是矩形？等下你就知道了。

```html

```

一个蛋黄出现了。上面这段代码是 Fabric.js 的基础。如果不太了解或者忘记语法了，可以查看 《Fabric.js 从入门到膨胀》。

我最近也在整理 Fabric.js 的常用方法，有兴趣的可以看看 《Fabric.js中文教程》

约定

本文所说的控制角和辅助边请看下图。翻译能力有限，将就理解下吧~

控制角

控制角就是选中元素后周边出现的几个方形。

实心控制角

默认情况下，控制角是空心的。也就是只有边框，没有填充色。

如果想要做成实心的控制角，只需将元素的 transparentCorners 属性设置为 true 即可。

js // 省略部分代码 let circle = new fabric.Circle({ transparentCorners: false, // 其他配置... })

控制角颜色

元素的 cornerColor 属性可以控制控制角的颜色。

js // 省略部分代码 let circle = new fabric.Circle({ transparentCorners: false, cornerColor: 'pink', // 其他配置... })

此时控制角的边框颜色和填充颜色都变成了粉红色。

控制角边框颜色

如果你想单独设置控制角的边框颜色也行！要设置的属性叫 cornerStrokeColor。

js // 省略部分代码 let circle = new fabric.Circle({ transparentCorners: false, cornerColor: 'pink', cornerStrokeColor: 'blue', // 其他配置... })

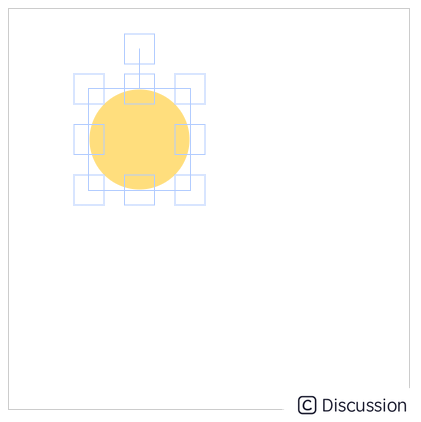

控制角大小

想修改控制角的大小，可以修改 cornerSize 的值。

js // 省略部分代码 let circle = new fabric.Circle({ cornerSize: 30, // 其他配置... })

和前面的例子对比，将 cornerSize 设置成 30 之后，控制角明显大了很多。

控制角边框虚线规则

控制角那几个小把手的边框是可以设置成虚线的。要调整的参数是 cornerDashArray ，该参数的值是一个数值型数组。

虚线的规则主要分以下几种情况：

• 数组只有1个元素：虚线和实现的长度相等。
• 数组有2个元素：第一个元素是实线长度，第二个元素是虚线长度。
• 数组有3个或3个以上的元素：实线、虚线、实线、虚线…… 一直轮回下去。

为了方便演示，我先将控制角的尺寸设置得大一点。

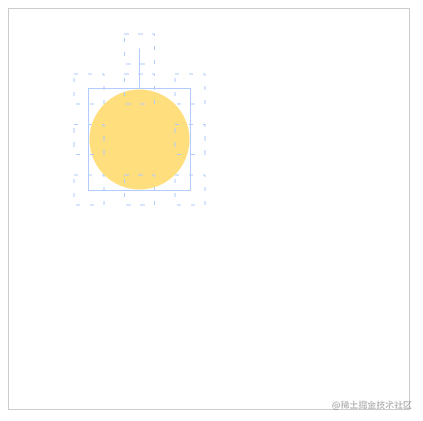

情况1：数组只有1个元素

js // 省略部分代码 let circle = new fabric.Circle({ cornerSize: 30, cornerDashArray: [4], // 其他配置... })

情况2：数组有2个元素

js // 省略部分代码 let circle = new fabric.Circle({ cornerSize: 30, cornerDashArray: [4, 10], // 其他配置... })

情况3：数组有3个或3个以上的元素

js // 省略部分代码 let circle = new fabric.Circle({ cornerSize: 30, cornerDashArray: [4, 10, 20], // 其他配置... })

控制角形状

控制角除了是正方形外，还可以将它设置成圆形。只需将 cornerStyle 设置为 circle 即可。

js // 省略部分代码 let circle = new fabric.Circle({ cornerStyle: 'circle', // 其他配置... })

辅助边

前面说完控制角，接下来讲讲辅助边

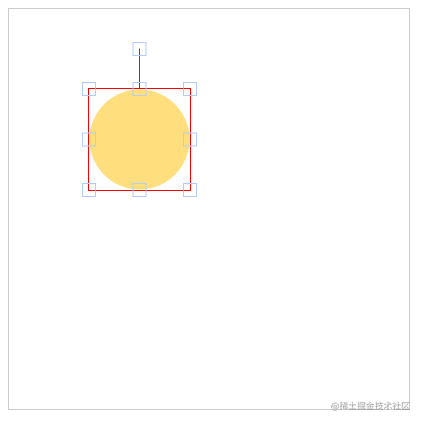

辅助边颜色

我们可以通过 selectionBackgroundColor 属性设置辅助边的颜色。

js // 省略部分代码 let circle = new fabric.Circle({ borderColor: 'red', // 其他配置... })

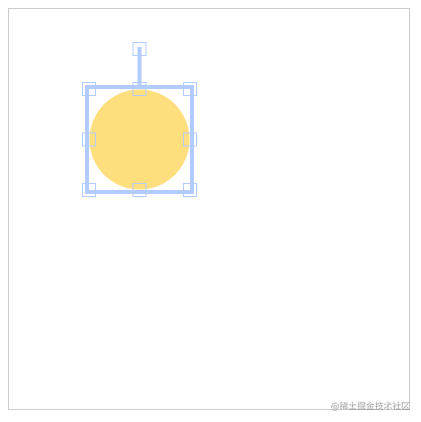

辅助边粗细

设置辅助边粗细的属性名叫 borderScaleFactor。

js // 省略部分代码 let circle = new fabric.Circle({ borderScaleFactor: 4, // 其他配置... })

辅助边虚线规则

设置辅助边虚线规则使用的属性是 borderDashArray。使用规则和 cornerDashArray 是一样的。

js // 省略部分代码 let circle = new fabric.Circle({ borderDashArray: [10, 20, 30], // 其他配置... })

其他样式

内边距

设置内边距的属性是 padding，这名字和 css 的内边距是一样的。

在 Fabric.js 中，给元素设置了内边距，会影响控制角和辅助边到元素边缘的距离。

padding 接受一个数值，不需要传入单位。

js // 省略部分代码 let circle = new fabric.Circle({ padding: 20, // 其他配置... })

和前面的例子对比一下，将 padding 设置为 20 后，辅助边和元素之间的距离明显增大了。

背景色

这里所说的背景色和 css 里面的背景色不是同一回事。

本文要介绍 Fabric.js 的背景色有2种。一种是元素自身的背景色，另一种是选中后的背景色。

在 Fabric.js 里，背景色和填充色是两回事。

• 填充色：fill
• 背景色：backgroundColor
• 选中后的背景色：selectionBackgroundColor

填充色是基础，忘了的话可以查看 《Fabric.js 从入门到膨胀》 ，本文不再讲解。

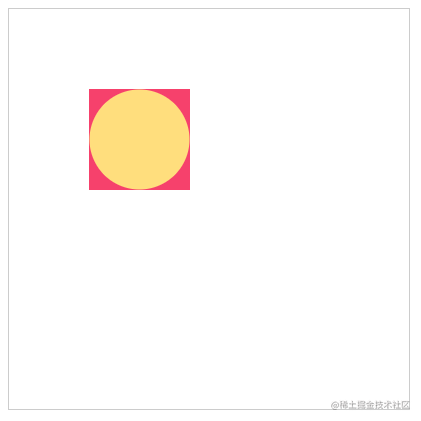

Fabric.js 是以矩形的方式去计算元素占位面积的，这也很好理解，比较方便嘛。所以使用 backgroundColor 设置背景颜色就能看到元素占据多大面积了。

js // 省略部分代码 let circle = new fabric.Circle({ fill: '#ffde7d', backgroundColor: '#f6416c', // 其他配置... })

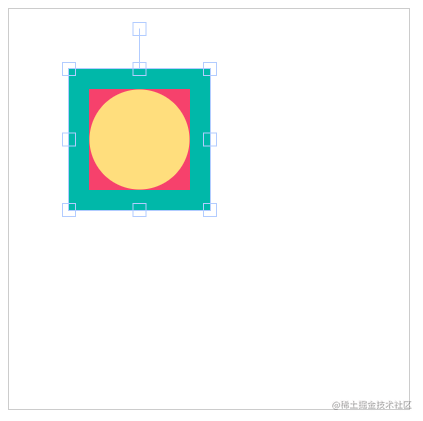

而 selectionBackgroundColor 属性是设置元素选中后的背景色。

但需要注意，如果你同时设置了 backgroundColor 和 selectionBackgroundColor，重叠的部分 backgroundColor 的优先级更高。

那什么地方才是不重叠的地方呢？那就是设置了 padding 的地方。

js // 省略部分代码 let circle = new fabric.Circle({ fill: '#ffde7d', backgroundColor: '#f6416c', padding: 20, selectionBackgroundColor: '#00b8a9', // 其他配置... })

移动元素时的透明度

元素移动时会先进入选中状态。此时会产生控制角和辅助线。

你可以使用 borderOpacityWhenMoving 设置控制角和辅助线的透明度。这个属性接受 0 ~ 1 的值。

0 表示完全透明，1 表示完全不透明。

注意，borderOpacityWhenMoving 设置的是『移动时』控制角和辅助边的透明度。 重点词是 『移动时』。

js // 省略部分代码 let circle = new fabric.Circle({ borderOpacityWhenMoving: 0.1, // 其他配置... })

本例将 borderOpacityWhenMoving 设置为 0.1 ，所以移动时就只能隐隐约约看到控制角和辅助边了。

状态

我把能否选中、局部控制操作等内容放在“状态”章节里。

禁止选中

如果你不希望元素被选中，可以将元素的 selectable 属性设置为 false。

js // 省略部分代码 let circle = new fabric.Circle({ borderOpacityWhenMoving: 0.1, // 其他配置... })

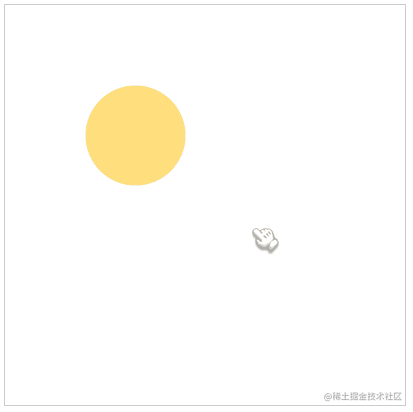

无法通过空白区域操作元素

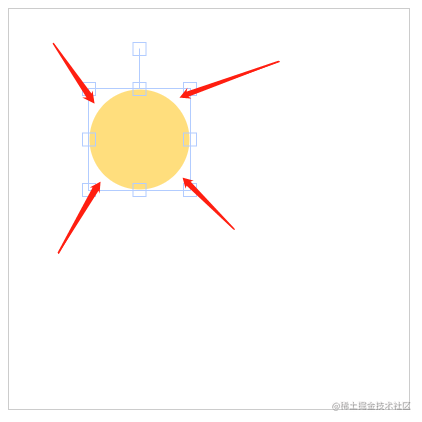

如果图形不是矩形，在选中元素后，辅助边和图形之间会有一个空白区。也就是前面用 backgroundColor 填充的那部分。

箭头所指的4个地方都是空白区域。

默认情况下，你可以点击空白区选中或者拖拽图形。

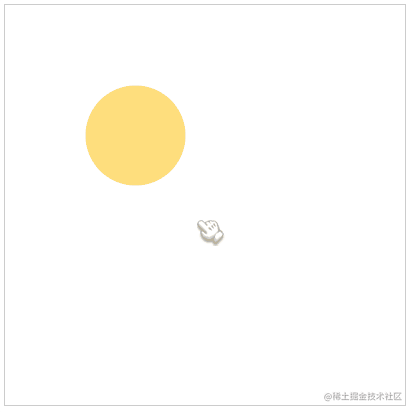

但如果你希望只能点击图形区域才能选中图形的话，可以将图形的 perPixelTargetFind 属性设置为 true。

js // 省略部分代码 let circle = new fabric.Circle({ perPixelTargetFind: true, // 其他配置... })

隐藏控制角

可以通过 hasControls 属性设置控制角的显示和隐藏。

如果将 hasControls 设置为 false ，就会将控制角隐藏起来，你也就无法通过控制角去缩放和旋转元素了。

js // 省略部分代码 let circle = new fabric.Circle({ hasControls: false, // 其他配置... })

隐藏辅助边

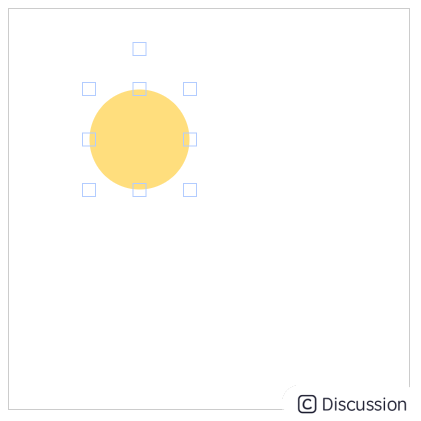

同样你也可以将辅助边隐藏起来，只需将 hasBorders 属性设置为 false 即可。

js // 省略部分代码 let circle = new fabric.Circle({ hasBorders: false, // 其他配置... })

设置控制角的可见性

前面将 hasControls 属性设置为 false 后就可以隐藏所有控制角。

其实 Fabric.js 还提供了2个方法可以单独设置指定控制角的可见性：

• setControlsVisibility(optionsopt)：批量设置控制角可见性
• setControlVisible(controlKey, visible)：单独设置控制角可见性

这两个方法的作用是一样的，只是使用方式上有点不同。

需要注意的是，一旦把控制角隐藏起来，就意味着不能通过被隐藏的控制角去缩放和旋转元素了。

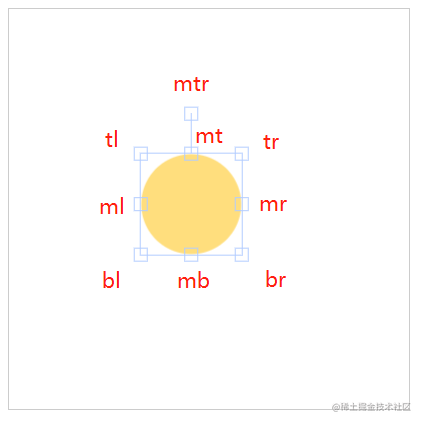

在使用者两个方法之前，你需要了解一堆属性：tl, tr, br, bl, ml, mt, mr, mb, mtr，它们分别对应9个控制点，如下图所示。

setControlsVisibility(optionsopt)

setControlsVisibility() 方法接收一个对象参数，在这对象中可以描述要显示或者隐藏哪些控制角。

比如我想把左上角和右下角隐藏。

```js // 省略部分代码 let circle = new fabric.Circle({ // 其他配置... })

circle.setControlsVisibility({ tl: false, br: false }) ```

setControlVisible(controlKey, visible)

setControlVisible() 方法一次只能设置1个控制角的可见性，它接收2个参数。第一个参数是要操作的控制角，第二个参数是控制角的显示状态。

比如我想将左下角的控制角隐藏起来。

```js // 省略部分代码 let circle = new fabric.Circle({ // 其他配置... })

circle.setControlsVisibility('bl', false) ```

返回控制角的可见性

可以使用 isControlVisible(controlKey) 方法获取控制角当前的可见性。

```js // 省略部分代码 let circle = new fabric.Circle({ // 其他配置... })

circle.setControlsVisibility('bl', false)

console.log(circle.isControlVisible('bl')) // 返回 false console.log(circle.isControlVisible('br')) // 返回 true ```

获取当前被选中的对象

Fabric.js 还提供了2个方法可以捕捉到当前被选中的对象。这2个方法分别叫 getActiveObject() 和 getActiveObjects() 。需要在 canvas 对象中调用的。

getActiveObject() 和 getActiveObjects() 从名字来看就已经知道，末尾没加 s 的就是返回当前选中的元素；末尾加了 s 的就是返回当前选中的所有元素(比如通过框选操作选择了一堆元素)。

选中元素时，getActiveObject() 会返回的当前元素对象，而 getActiveObjects() 则返回一个数组集合。

没选中元素时，getActiveObject() 会返回 null，而 getActiveObjects() 会返回一个空数组。

可以通过这两个方法获取当前选中的对象再做其他操作(比如修改填充颜色、描边颜色、描边粗细等)。

代码仓库

⭐ Fabric.js 元素选中状态的事件与样式
