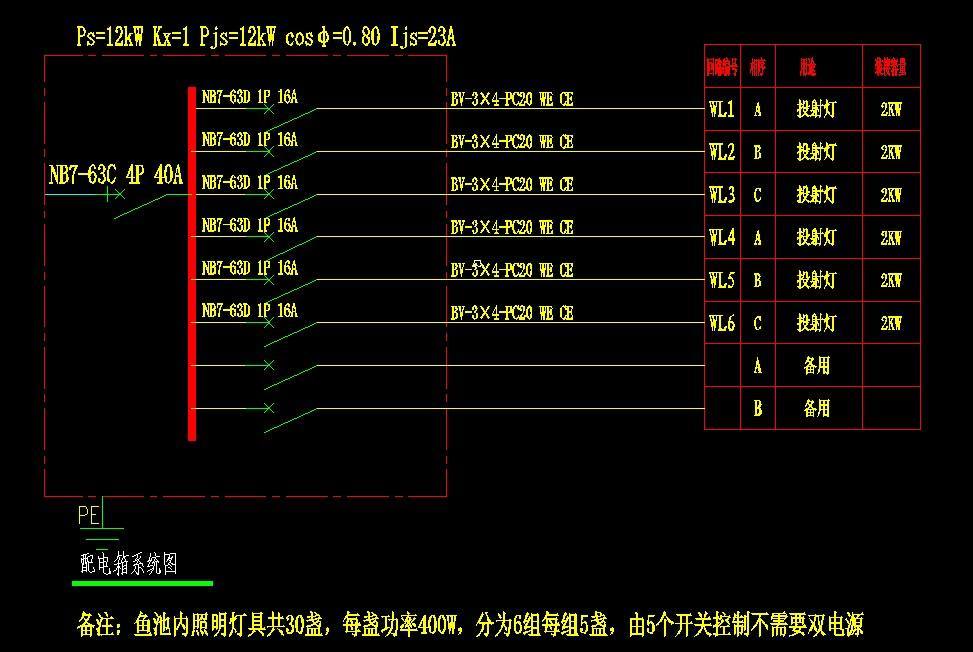

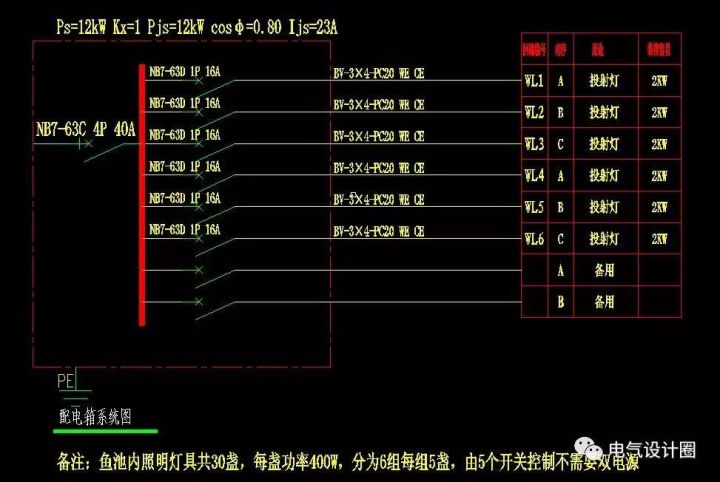

配电柜二次回路识图

电气二次回路识图，是非常重要的环节,是设备正常运行的保障，是电气人员基本素质。

1、二次回路接线图分类

（1）按照其用途可分原理接线图，安装接线图。

（2）原理接线图又分为归总式原理接线图和展开原理图。

（3）微机型采用逻辑框图表明其工作原理和各组成部分之间的关系，采用交流回路展开图表明电流电压输入回路。

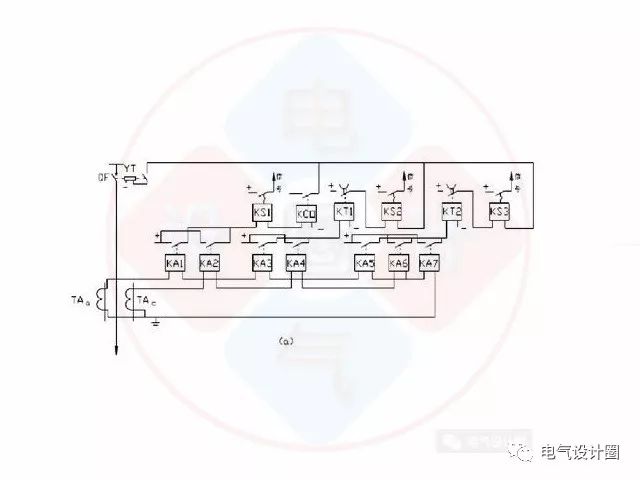

2、归总式原理图

在原理图上，各种电器以整体形式出现，其互相联系的电流回路、电压回路和直流回路都综合在同一张图，显示出各部分的动作原理和连接关系。

3、归总式原理图的特点

（1）二次接线与一次系统接线的相关部分画在一张图上，电气元件的线圈与触点以整体形式表示，表明各二次设备构成、数量、电气连接关系，直观、形象

（2）电气元件采用统一的文字符号，按动作顺序画出

（3）缺点是不能表明电气元件的内部接线、二次回路的端子号、导线的实际连接方式

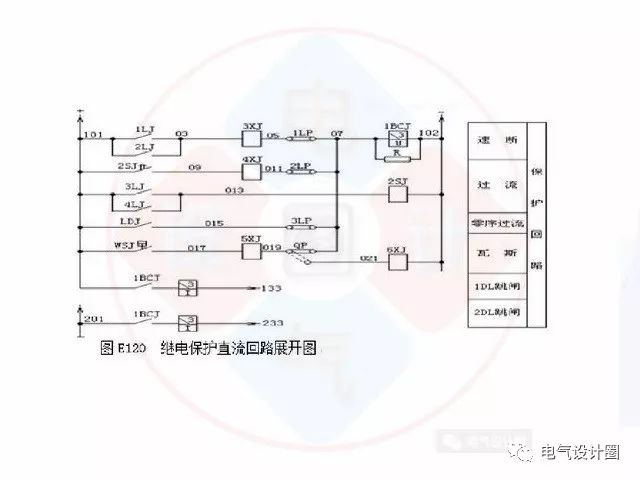

4、展开原理图特点

按供电二次回路的独立电源划分,将交流电流回路、交流电压回路、操作回路、信号回路分开表示。

（1）按不同电源回路划分成多个独立回路。交流回路按照正相序排列、控制回路按动作顺序自上而下，从左到右排列。

（2）在图形上方有统一的文字标号。

（3）各导线、端子有统一的回路编号和标号。

（4）电气元件接线清晰、易于阅读和分析，是二次回路工作的依靠。

5、安装接线图

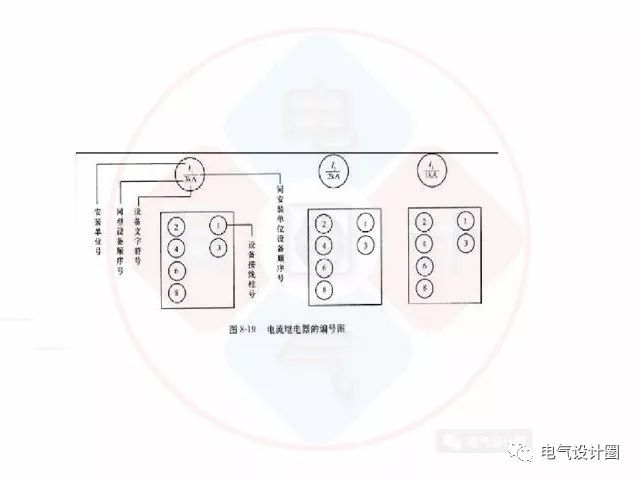

安裝接线图包括屏面布置图、屏背面接线图、端子排图安装接线图对设备的标志内容有,安装单位编号和设备顺序编号，设备文字符号，设备型号。

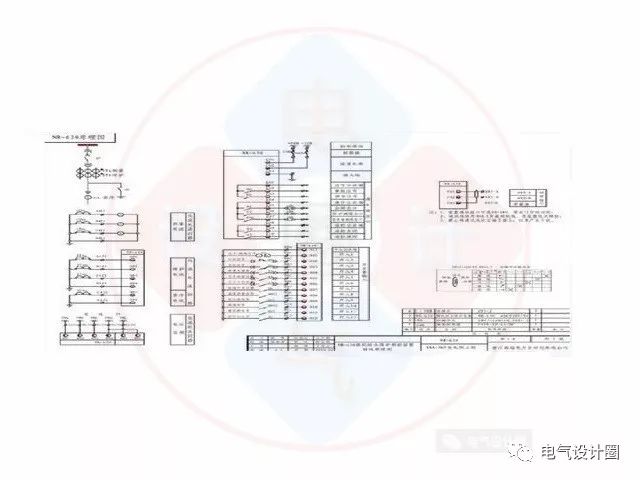

6、微机保护及自动装置图

微机型装置二次系统中是整体，通过装置的外部端子与二次回路连接。

经常与原理展开图共同使用在微机保护中,形成完整的二次回路原理图。

7、二次回路编号原则

（1）定义：指二次设备之间直接连接的导线的编号。

（2）特点：用编号表示回路的作用,回路的性质，根据编号进行正确的连线。

（3）回路编号的原则：采用数字和文字结合的方式，按照“等电位原则”进行编号。

所谓等电位原则,就是在电气回路中,连接于一个点上的所有连线均给以相同的回路编号。

（4）控制回路从正电源出发以奇数编号，负电源按偶数编号。

（5）交流电流、电压由电源起依次编号，并加相序。

（6）每一个安装单位分配约1000号，每一个控制回路分配99个号，例101-199、201-299 。

（7）继电保护回路分配99个号，为和控制回路区分开，用01-099范围编号。

8、回路固定编号

（1）合闸回路：3、103、203 。

（2）分闸回路：33、133、233、333 。

（3）合闸红灯回路：35、135、235 。

（4）跳闸绿灯回路：5、105、205、305 。

同电位点(直接用导线连接一起的点),采用相同标号

（5）交流回路按相序、按用途不同使用不同的数字组，交流电流、电压由数字和表示相别的字母组成,使用时，按规定的编号范围是依次编写的，不分单双号，每组分配10个号，

例：交流电流回路中A411、B411、c411、N411、L411或R411、T411、S411、N411、L411 。

例：交流电压回路中A611、B611、c611、L611、N611或1E11、131、1E51、1E71、1E111。

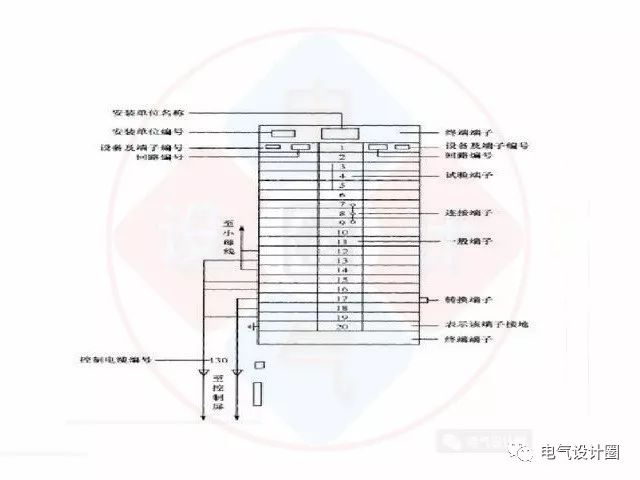

9、端子顺序排列

由上至下，由小到大基本原则排列，按功能排列如下。

（1）电源—（2）交流电流—（3）交流电压—（4）控制回路—（5）信号回路—（6）其它回路

10、端子应注意以下几点

（1）端子排上部应是熔断器(或空开)，它和端子排之间应用端子隔开。

（2）电流回路、电压回路之间,正、负电源之间可用空端子隔开。这样既可避免端子间的短路事故。又可作为备用端。

（3）每个安装单位的端子排末尾有2-5个端子作为备用。

（4）端子排的每一端一般只接一根导线,特殊情况下。可接两根导线。导线截面不大于6mm2。如导线较多。应增加连接端子扩接。

11、连接线编号

二次回路设备之间以及到端子排间的连线进行编号，由于连线很多，不能按常规的用线条连线的办法表示。

相对编号法：就是甲、乙两个设备或端子用导线连接，甲标着乙的编号，乙标着甲的编号。

回路编号法：在甲、乙设备或端子只标回路编号一些简单的设备连线，同一设备上的连线，可不标号或直接标出回路号。

11、识图方法

（1）先一次，后二次。

（2）先读交流回路、后读直流回路。

（3）先找电源、后看回路接线。

（4）先找线圈、后找相应的触点。

（5）先上后下，先左后右。

（6）先操作方式、再读图。
